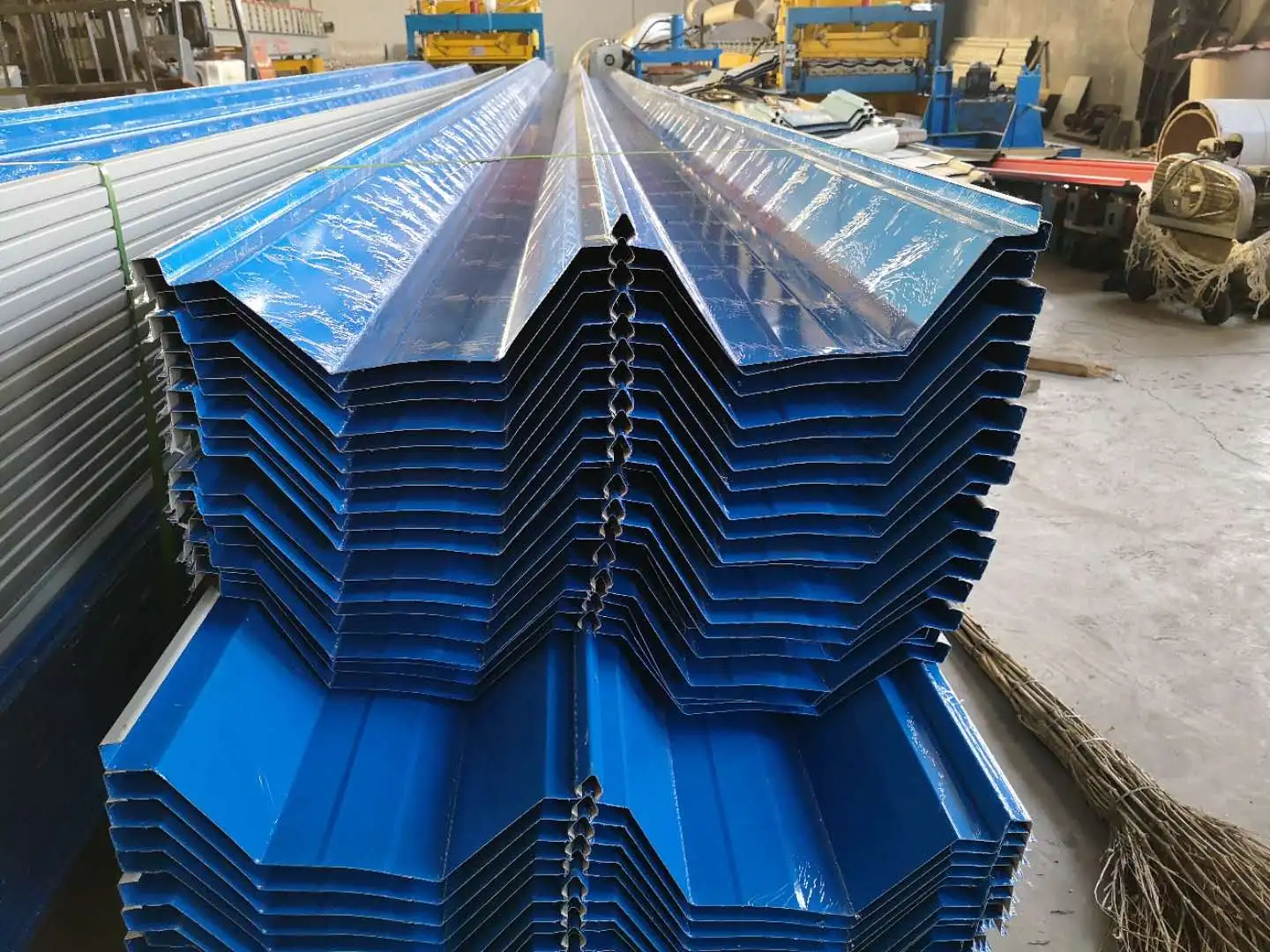

Μεταλλικά πάνελ στέγης

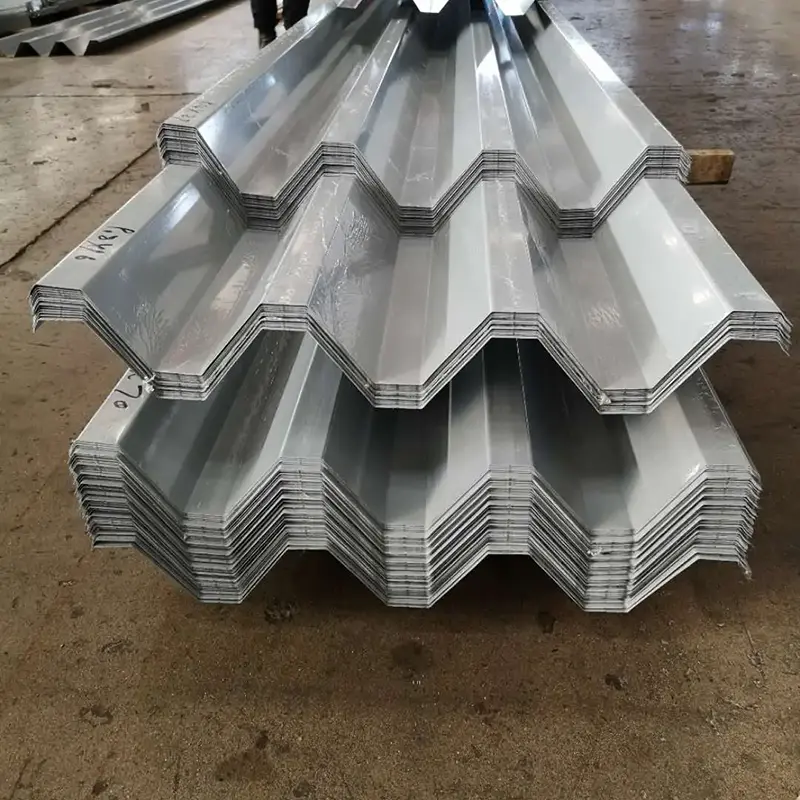

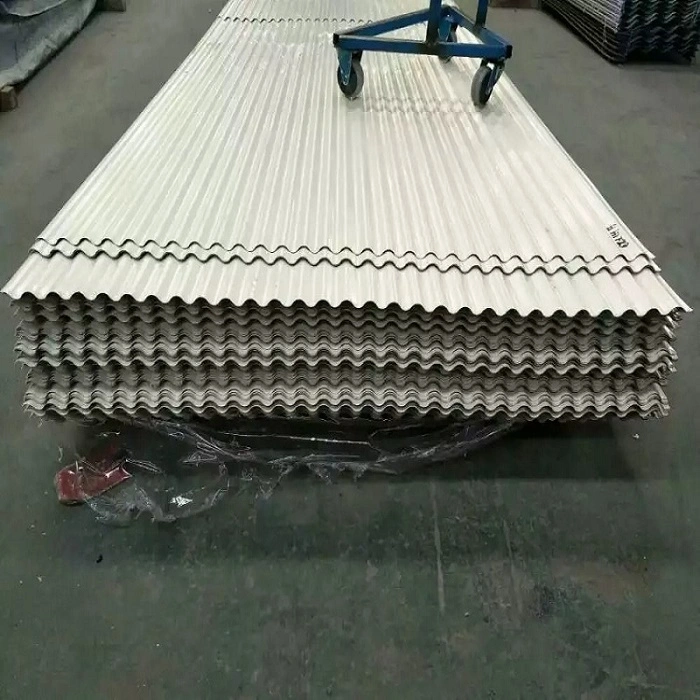

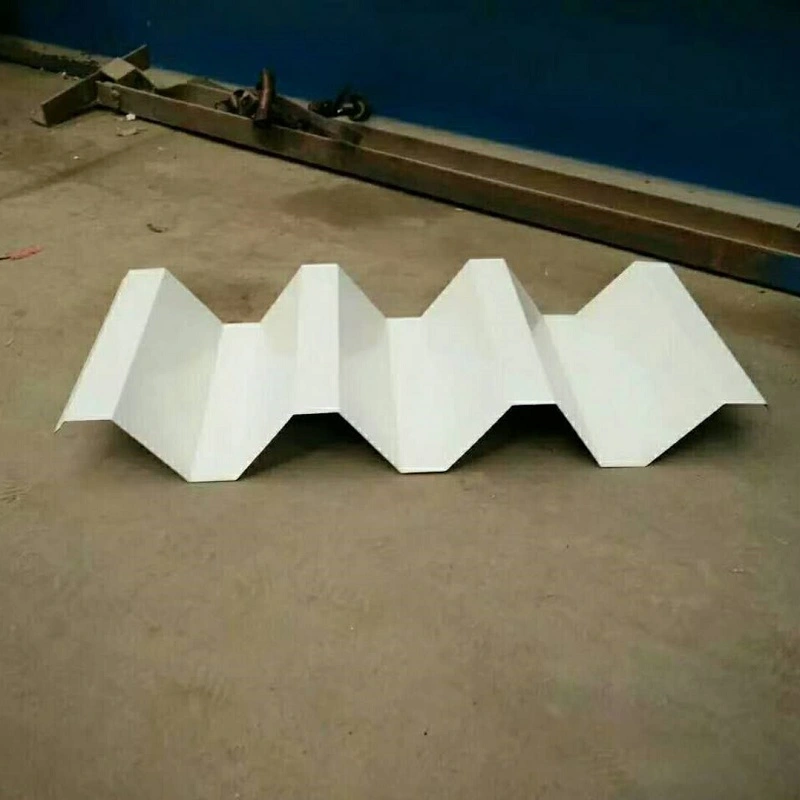

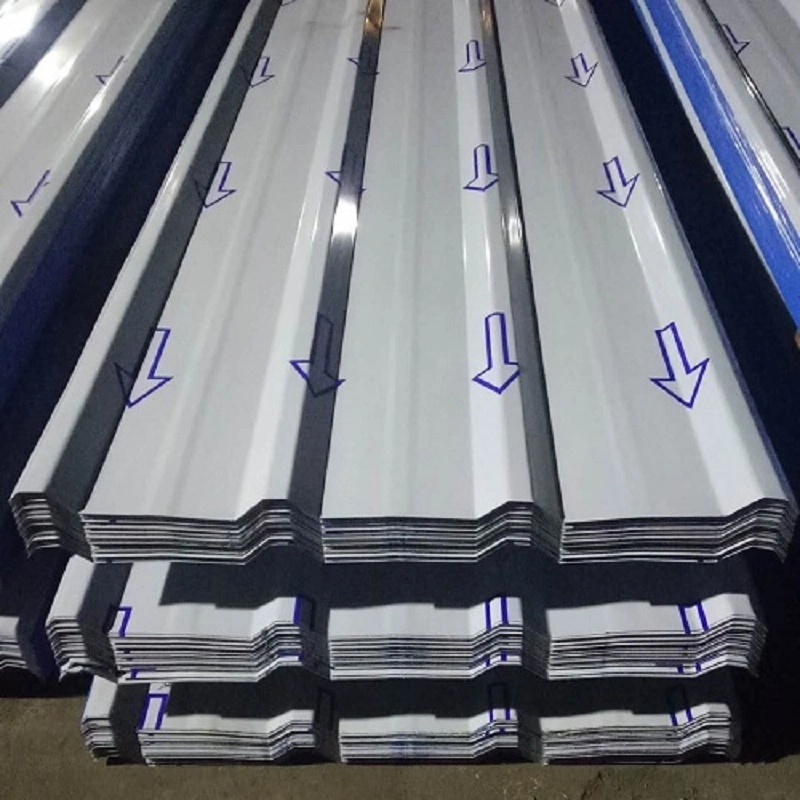

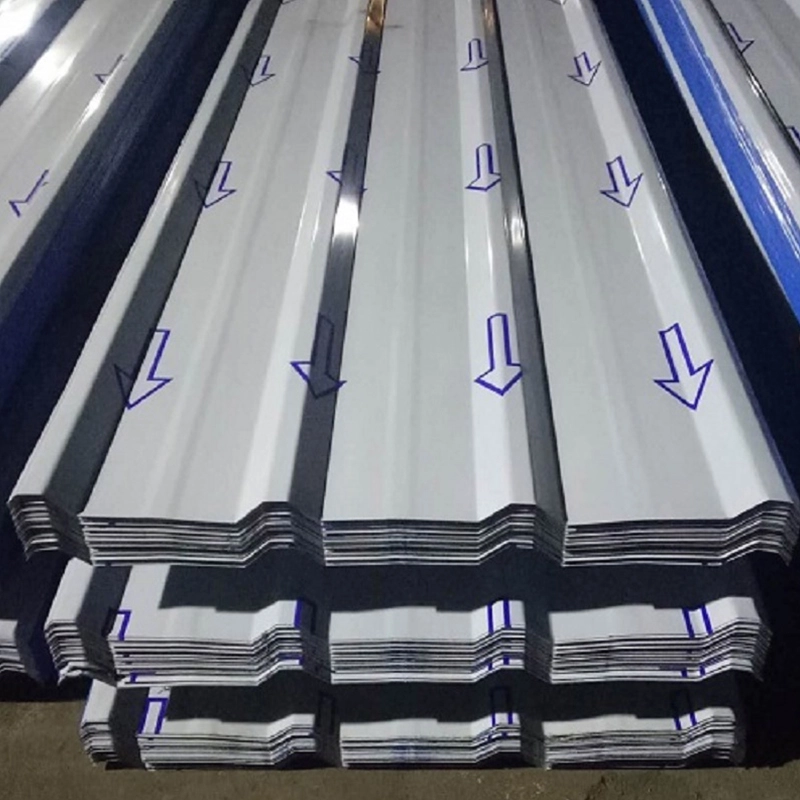

Τα μεταλλικά πάνελ στέγης είναι φύλλα χάλυβα με προφίλ που σχηματίζονται από μεταλλικά πηνία που σχηματίζουν ψυχρή έλαση σε κυματοειδείς διατομές σε συνεχείς γραμμές παραγωγής. Χρησιμοποιούνται για στέγες, επενδύσεις τοίχων και δάπεδα. Το ραβδωτό ή κυματοειδές προφίλ αυξάνει την ακαμψία κάμψης του λεπτού φύλλου κατά μήκος της κατεύθυνσης της νεύρωσης, επιτρέποντας σε πάνελ με πάχος 0,5 mm έως 1,5 mm να μεταφέρουν φορτία οροφής. Η SENBO διαθέτει αποκλειστικές γραμμές διαμόρφωσης ρολού για μεταλλικά προφίλ οροφής και διατηρεί τη δυνατότητα εσωτερικών δοκιμών για επαλήθευση ανύψωσης ανέμου. Οι έλεγχοι παραγωγής καλύπτουν το πάχος του βασικού μετάλλου, την αντοχή διαρροής, τη γεωμετρία του προφίλ και την ποιότητα της επικάλυψης της επιφάνειας.

Επιλογές Βασικού Υλικού

• Γαλβανισμένο εν θερμώ φύλλο χάλυβα:Συνήθως κατηγορίας DX51D+Z με επίστρωση ψευδαργύρου διπλής όψης από 40 g/m² έως 275 g/m². Κατάλληλο για γενικά βιομηχανικά κτίρια.
• Φύλλο χάλυβα με επικάλυψη Al-Zn:Η επίστρωση περιέχει περίπου 55% αλουμίνιο και 43,5% ψευδάργυρο. Παρέχει 3 έως 5 φορές μεγαλύτερη αντίσταση στη διάβρωση από τον τυπικό γαλβανισμένο χάλυβα.

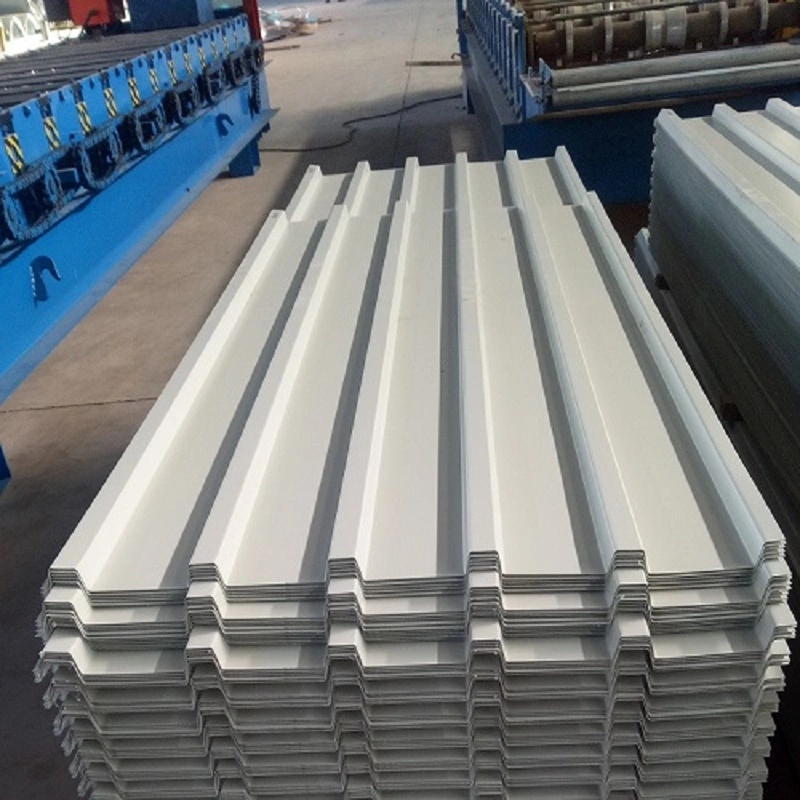

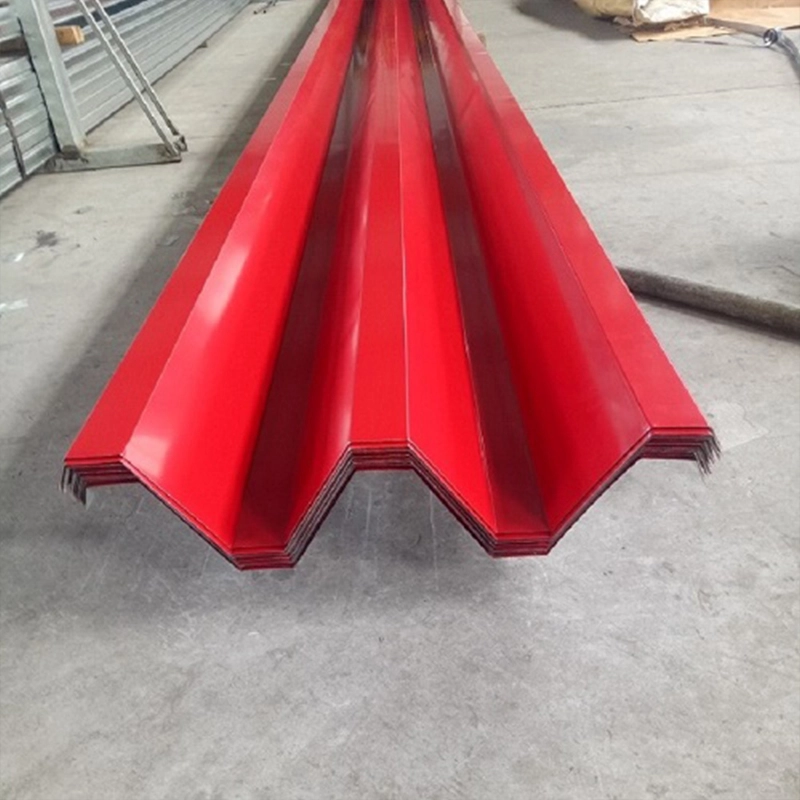

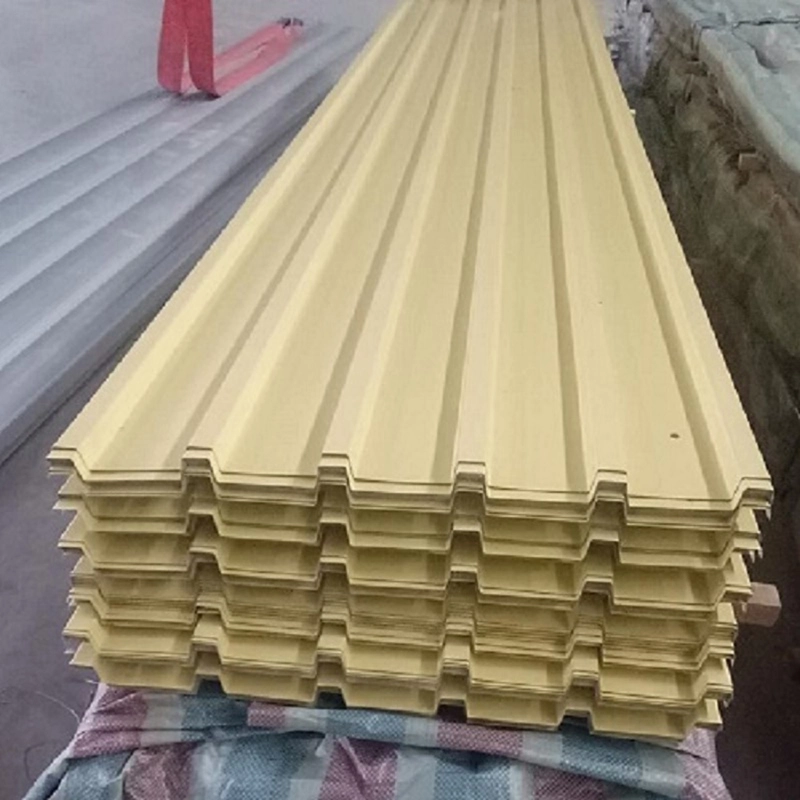

• Χρωματικά επικαλυμμένο φύλλο χάλυβα:Φινιρισμένο με επιστρώσεις πολυεστέρα (PE) ή φθοράνθρακα (PVDF), προσφέροντας αντοχή στη διάβρωση και ευελιξία σχεδιασμού.
• Φύλλο κράματος αλουμινίου-μαγνήσιου-μαγγανίου:Ποιότητας AA3004 με πυκνότητα 2,73 g/cm³, περίπου το ένα τρίτο αυτής του χάλυβα. Σχεδιασμένο για διάρκεια ζωής άνω των 50 ετών.
• Ανοξείδωτο φύλλο:445J2 φερριτικός ανοξείδωτος χάλυβας, τυπικά πάχους 0,5 mm. Χρησιμοποιείται για μεγάλα δημόσια κτίρια με υψηλές απαιτήσεις αντοχής στον αέρα.

Κατασκευή Συστήματος

Τα μεταλλικά συστήματα στέγης χρησιμοποιούν συχνά σύνθετο σχέδιο πολλαπλών στρωμάτων. Στο έργο Guangzhou Baiyun Airport Terminal 3, η κατασκευή στέγης από κάτω προς τα πάνω περιλαμβάνει γαλβανισμένες πρωτεύουσες τεγίδες, διάτρητο φύλλο βάσης χάλυβα με επίστρωση Al-Zn, φράγμα ατμών, ηχοαπορροφητικό πετροβάμβακα, γαλβανισμένες δευτερεύουσες τεγίδες, θερμομόνωση πετροβάμβακα, αδιάβροχο πετροβάμβακα, PO μεμβράνη, κλιπ στερέωσης από ανοξείδωτο χάλυβα, αφρός μείωσης θορύβου, πάνελ οροφής από ανοξείδωτο χάλυβα και καπάκια από ανοξείδωτο χάλυβα. Αυτό το συγκρότημα συνδυάζει δομική στήριξη, θερμομόνωση, στεγανοποίηση, ηχοαπορρόφηση και αντικεραυνική προστασία.

Συστήματα Εγκατάστασης

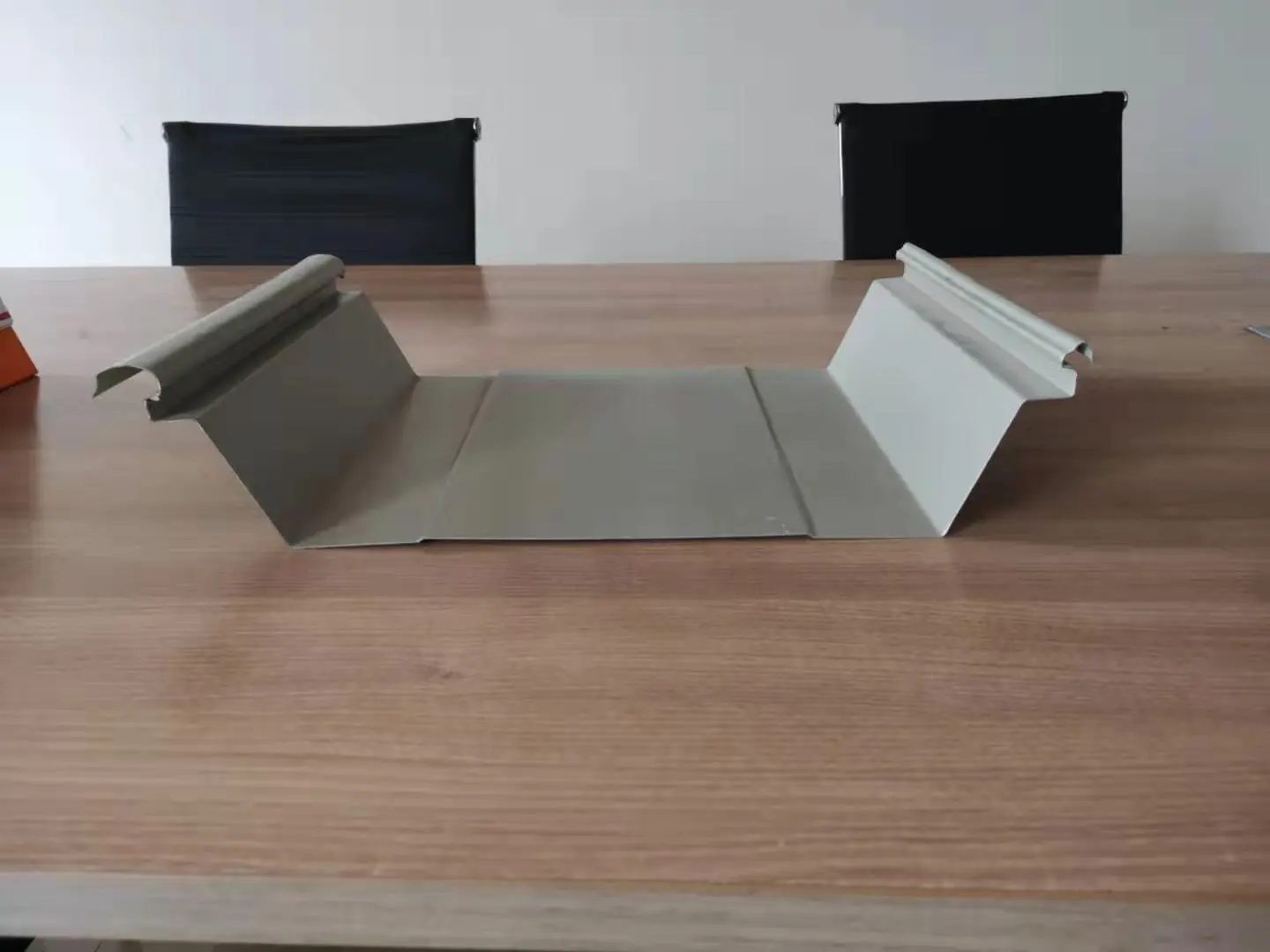

• Σύστημα όρθιας ραφής:Οι παρακείμενες άκρες του πάνελ είναι ραμμένες μηχανικά με ένα εξειδικευμένο εργαλείο. Ο σύνδεσμος που προκύπτει είναι δομικός και υδατοστεγής χωρίς να βασίζεται σε στεγανωτικά. Τα κλιπ στερέωσης σε σχήμα Τ επιτρέπουν τη θερμική κίνηση κατά μήκος της κλίσης της οροφής.
• Σύστημα συνεχούς συγκόλλησης:Τα πάνελ από ανοξείδωτο χάλυβα ενώνονται με συγκόλληση πλήρους μήκους. Οι άνευ ραφής συγκολλήσεις παρέχουν υψηλή αντοχή στον αέρα και το νερό.

Τεχνικές Προδιαγραφές

Δεδομένα Απόδοσης από Εφαρμογές Έργων

1. Ικανότητα ανύψωσης ανέμου

Τα παράκτια δημόσια κτίρια θέτουν ακραίες απαιτήσεις στην αντίσταση στον άνεμο της οροφής. Στον τερματικό σταθμό 3 του αεροδρομίου Guangzhou Baiyun, το συνεχώς συγκολλημένο σύστημα οροφής από ανοξείδωτο χάλυβα υποβλήθηκε σε δοκιμή στατικής ανύψωσης ανέμου και κατέγραψε χωρητικότητα 18,2 kPa, που ισοδυναμεί με τυφώνα κατηγορίας 17. Για σύγκριση, οι συμβατικές οροφές όρθιας ραφής από αλουμίνιο-μαγνήσιο-μαγγάνιο τυπικά αντέχουν στις συνθήκες της κατηγορίας 12. Έρευνα σχετικά με τη συμπεριφορά αναρρόφησης ανέμου δείχνει ότι η αλληλασφάλιση ραφής και η σύνδεση του βραχίονα στήριξης είναι το πιο αδύναμο σημείο, που απαιτεί στοχευμένη ενίσχυση. Το στάδιο του Πολιτιστικού και Αθλητικού Κέντρου Greater Bay Area χρησιμοποιεί παρόμοια συγκολλημένη προσέγγιση και πέτυχε 21 kPa σε εργαστηριακές δοκιμές.

2. Στεγανοποίηση και Αεροστεγανότητα

Η στεγανοποίηση ταράτσας προέρχεται από τη δομική διαμόρφωση, όχι από τα εφαρμοσμένα στεγανωτικά. Τα πάνελ μόνιμης ραφής χρησιμοποιούν προ-εφαρμοσμένο στεγανωτικό σε όλο το μήκος και κλειδωμένες ραφές, χωρίς να αφήνουν τρύπες ή σημεία διαρροής στην επιφάνεια. Η προσέγγιση συνεχούς συγκολλημένου ανοξείδωτου χάλυβα δημιουργεί μια αδιάσπαστη επιφάνεια μέσω συγκόλλησης πλήρους μήκους, βελτιώνοντας περαιτέρω την αντοχή στο νερό. Συνιστάται ελάχιστη κλίση αποστράγγισης στέγης 5%. Το προφίλ της γούρνας χρησιμεύει ως φυσικό κανάλι αποστράγγισης, κατευθύνοντας το νερό γρήγορα προς τις μαρκίζες.

3. Διαχείριση Θερμικής Κίνησης

Οι αλλαγές θερμοκρασίας προκαλούν διαστολή και συστολή των μεταλλικών πάνελ. Τα συστήματα μόνιμων ραφών απορροφούν αυτή την κίνηση μέσω συρόμενων βραχιόνων σε σχήμα Τ που επιτρέπουν στα πάνελ να κινούνται ελεύθερα κατά μήκος της κλίσης της οροφής. Στον τερματικό σταθμό 3 του αεροδρομίου Guangzhou Baiyun, οι συγκολλημένες συνδέσεις συνεργάζονται με ένα προφίλ εγκάρσιας αυλάκωσης για την απελευθέρωση της θερμικής καταπόνησης. Και οι δύο μέθοδοι αποτρέπουν τη ζημιά που διαφορετικά θα προέκυπτε από περιορισμένη θερμική κίνηση.

4. Κατασκευαστική Παραγωγικότητα

Το Πολιτιστικό και Αθλητικό Κέντρο Greater Bay Area εφάρμοσε μια σπονδυλωτή στρατηγική κατασκευής για όλα τα στρώματα στέγης κάτω από τη στεγανωτική μεμβράνη. Οι εργάτες χώρισαν την οροφή των 78.000 m² σε 878 ανεξάρτητες μονάδες, συναρμολόγησαν και συγκόλλησαν κάθε μονάδα στο επίπεδο του εδάφους και μετά ανύψωσαν τις ολοκληρωμένες μονάδες στη θέση τους. Αυτή η προσέγγιση αύξησε την απόδοση της εγκατάστασης κατά 30% και συγκρατούσε τα απόβλητα υλικών σε περίπου 2%.

5. Γεωμετρική Ευελιξία

Τα πάνελ οροφής μπορούν να παραχθούν σε ευθείες, καμπύλες ή σε σχήμα ανεμιστήρα για να ταιριάζουν με μονής καμπυλότητας, διπλής καμπυλότητας και σφαιρικές αρχιτεκτονικές επιφάνειες. Στο Κέντρο Πολιτισμού και Τέχνης της Μελλοντικής Πόλης Επιστήμης και Τεχνολογίας "Two Mountains" στο Anji, Zhejiang, η μεταλλική οροφή σχηματίζει δώδεκα γιγάντια σχήματα φύλλων μπαμπού. Η μοντελοποίηση BIM και η τρισδιάστατη σάρωση εφαρμόστηκαν για να διατηρηθούν οι ανοχές κατασκευής εντός αποδεκτών ορίων.

Οδηγίες εγκατάστασης και χειρισμού

• Ελέγξτε την ευθυγράμμιση και την ευθυγράμμιση της τεγίδας πριν ξεκινήσετε την τοποθέτηση του πάνελ.
• Πάνελ ανύψωσης με προστατευμένους ιμάντες ανύψωσης για αποφυγή παραμόρφωσης.
• Επιβεβαιώστε την εμπλοκή της ραφής και την ευθυγράμμιση του κλιπ πριν από την τελική ραφή σε συστήματα όρθιας ραφής.
• Διατηρείτε την περιοχή εργασίας καθαρή και στεγνή όταν εκτελείτε συνεχή συγκόλληση. ακολουθήστε τις κατάλληλες διαδικασίες συγκόλλησης.
• Περιορίστε την κυκλοφορία των κατασκευών σε έτοιμες επιφάνειες στέγης και αφαιρέστε τα συντρίμμια αμέσως.

Κοινές Ερωτήσεις

Ποιο σύστημα στέγης ταιριάζει σε παράκτιες τοποθεσίες με ισχυρό άνεμο;

Ένα σύστημα συνεχούς συγκόλλησης από ανοξείδωτο χάλυβα προσφέρει την υψηλότερη αντίσταση στον αέρα και συχνά καθορίζεται για περιοχές που είναι επιρρεπείς σε τυφώνες. Τα συστήματα όρθιας ραφής παραμένουν μια βιώσιμη επιλογή όταν οι λεπτομέρειες ραφής και κλιπ ενισχύονται σύμφωνα με τους υπολογισμούς ανύψωσης ανέμου.

Πώς χειρίζονται οι μακριές πλάκες οροφής τις αλλαγές θερμοκρασίας;

Τα συστήματα όρθιας ραφής χρησιμοποιούν συρόμενα κλιπ που επιτρέπουν την κίνηση κατά μήκος της πλαγιάς. Τα συγκολλημένα συστήματα μπορεί να ενσωματώνουν εγκάρσιες αυλακώσεις ή αρμούς διαστολής. Η κατάλληλη μέθοδος εξαρτάται από τη γεωμετρία της οροφής και το αναμενόμενο εύρος θερμοκρασίας.

Τι συνεχή συντήρηση χρειάζεται μια μεταλλική στέγη;

Οι ρουτίνες επιθεώρησης θα πρέπει να καλύπτουν τη στεγανότητα του συνδετήρα, την κατάσταση του πλαισίου, τα εμπόδια της διαδρομής αποστράγγισης και την ακεραιότητα του στεγανοποιητικού στις διεισδύσεις. Τα συστήματα όρθιας ραφής απαιτούν συνήθως λιγότερη συντήρηση, καθώς δεν είναι εκτεθειμένοι συνδετήρες.

Μπορεί η μεταλλική στέγη να περάσει πάνω από μια υπάρχουσα στέγη;

Μια νέα μεταλλική στέγη μπορεί μερικές φορές να εγκατασταθεί πάνω από μια υπάρχουσα στέγη, εάν η κατασκευή μπορεί να φέρει το προστιθέμενο φορτίο και η υπάρχουσα επιφάνεια είναι κατάλληλη. Ένας δομικός μηχανικός θα πρέπει να αξιολογήσει τις υπάρχουσες συνθήκες πριν ληφθεί οποιαδήποτε απόφαση.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά δοκιμής μύλου για βασικά μέταλλα, αρχεία πάχους επικάλυψης και αναφορές διαστάσεων πάνελ. Έργα με συγκεκριμένα κριτήρια φορτίου ανέμου θα πρέπει να ζητούν δεδομένα δοκιμής ανύψωσης ανέμου για την ακριβή διαμόρφωση του συστήματος που παρέχεται. Οι έλεγχοι παραλαβής του χώρου θα πρέπει να επαληθεύουν τις ποιότητες υλικών, τα μήκη του πάνελ και την κατάσταση της επιφάνειας πριν από την εγκατάσταση.

Θέματα Επιλογής

• Ελέγξτε τη θέση του κτιρίου και σχεδιάστε την ταχύτητα ανέμου πριν επιλέξετε τύπο συστήματος στέγης.
• Ελέγξτε την κλίση της στέγης και τη διάταξη αποχέτευσης για να επιβεβαιώσετε την αποτελεσματική απομάκρυνση του νερού.
• Βεβαιωθείτε ότι το επιλεγμένο υλικό πάνελ είναι συμβατό με την περιβαλλοντική έκθεση του κτιρίου.
• Επιβεβαιώστε ότι ο προμηθευτής στέγης μπορεί να παρέχει τα απαιτούμενα δεδομένα δοκιμών και υποστήριξη εγκατάστασης.
