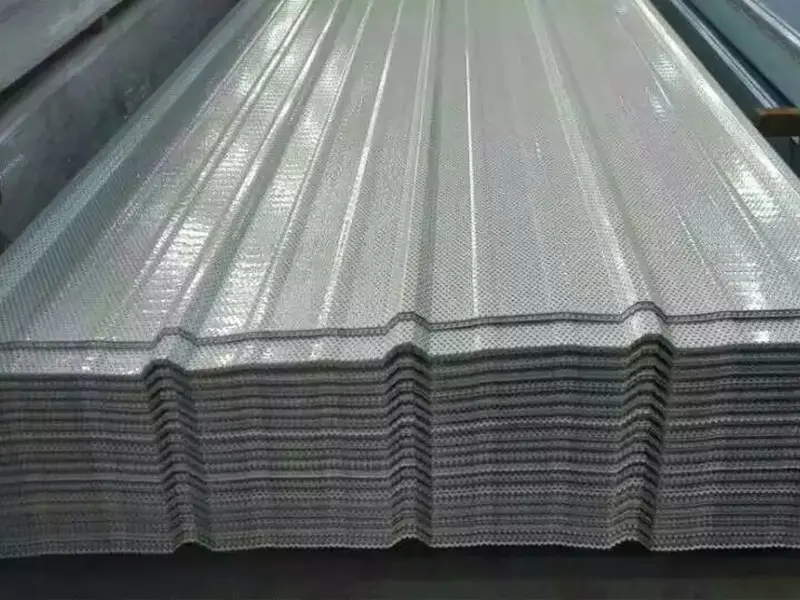

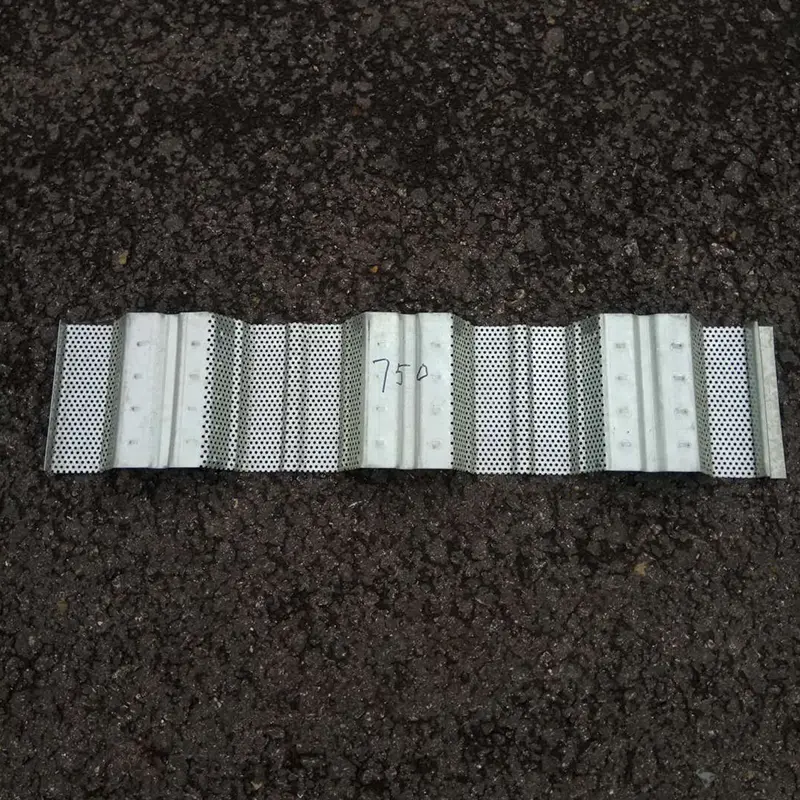

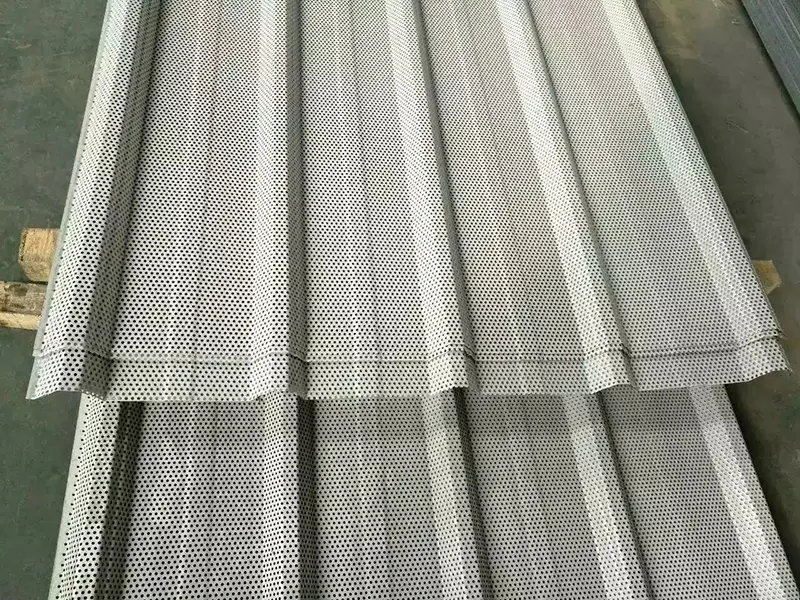

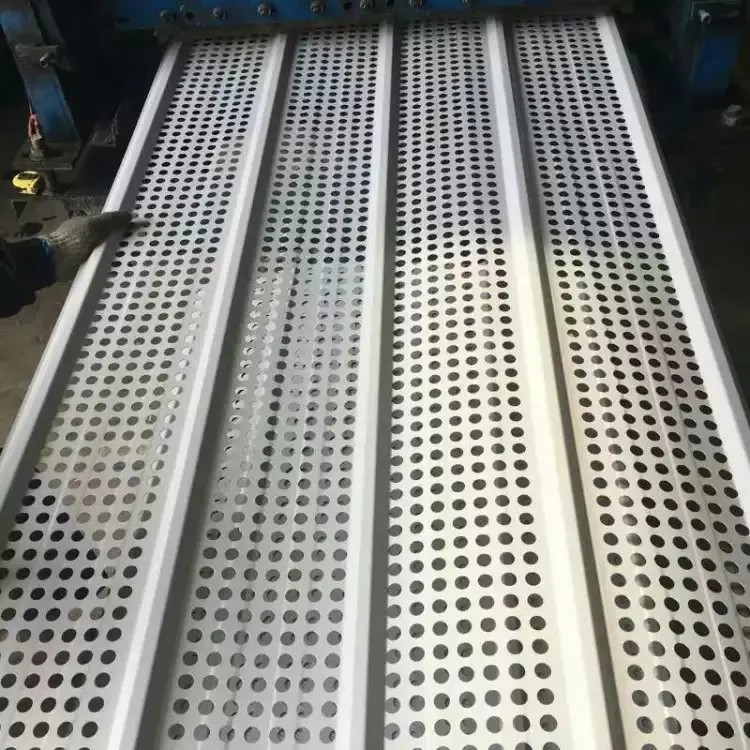

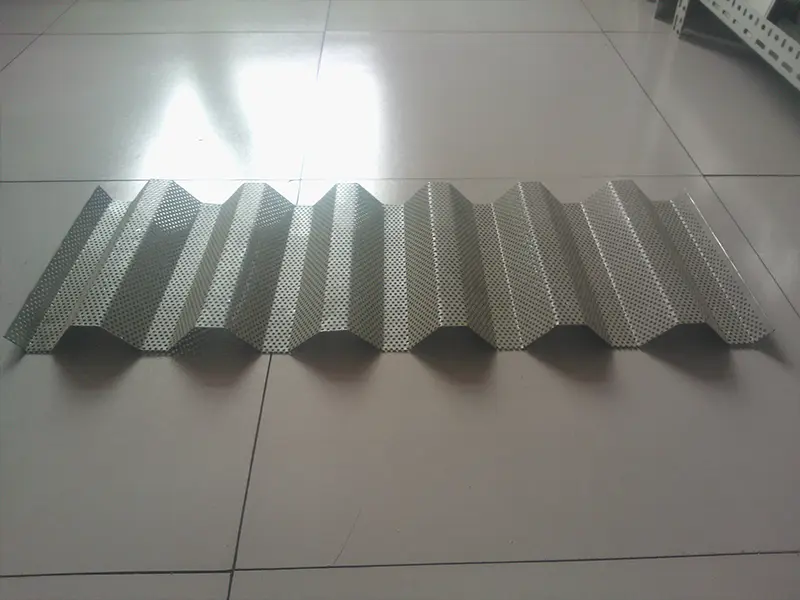

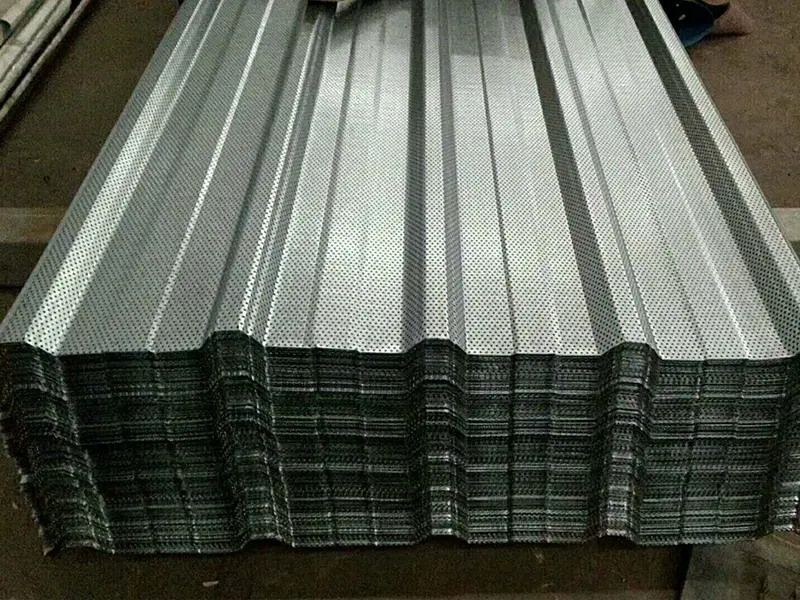

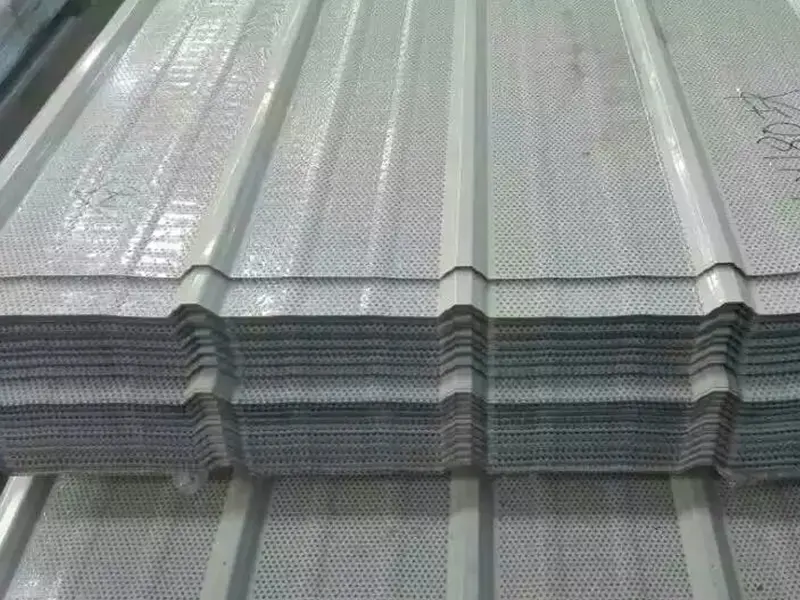

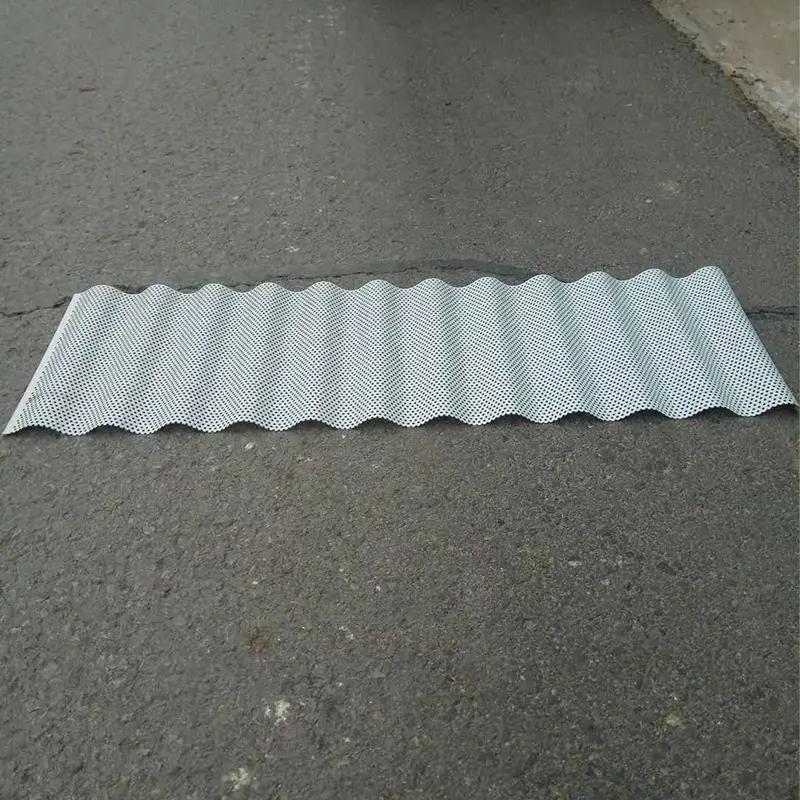

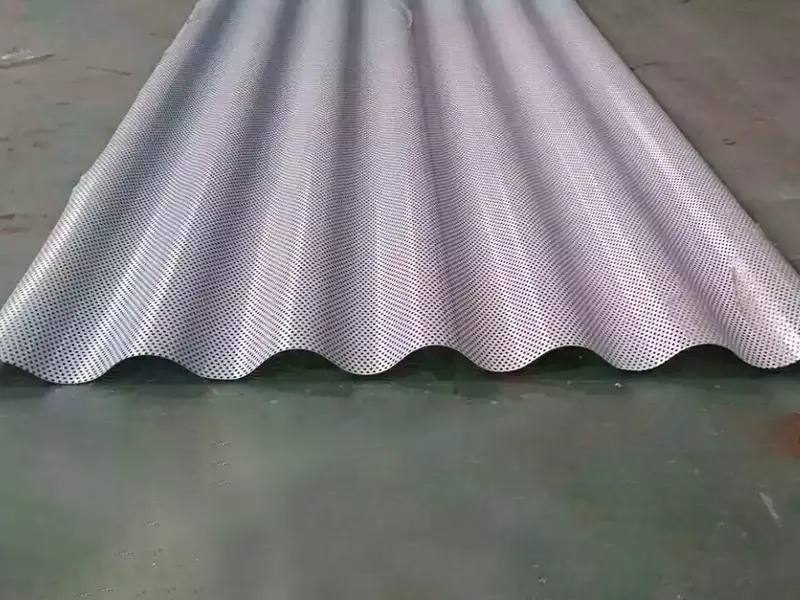

Διάτρητα μεταλλικά πάνελ με προφίλ

Διάρκεια δοκιμής:Οκτώ συνεχόμενοι μήνες αδιάλειπτης επιτόπιας παρακολούθησης.

Σενάρια δοκιμών:Στέγες και εσωτερικοί τοίχοι βιομηχανικών εργοστασίων, οροφές γηπέδων, ακουστικοί τοίχοι αιθουσών εξοπλισμού μετρό και φράγματα θορύβου αυτοκινητοδρόμων.

Τυπικά φορτία:Ομοιόμορφα κατανεμημένα φορτία 0,6–1,2 kN/m², που αντιστοιχούν σε τυπικά φορτία για βιομηχανικές εγκαταστάσεις και οροφές χώρων.

Βασικό συμπέρασμα:Για αρχιτεκτονικά πάνελ φακέλων, η μείωση του θορύβου, ο αερισμός και η δομική σταθερότητα έχουν προτεραιότητα έναντι των χαρακτηριστικών των συνηθισμένων διάτρητων φύλλων. Αυτό αντιπροσωπεύει το βασικό σχεδιαστικό πλεονέκτημα των διάτρητων μεταλλικών πάνελ SENBO.

Μια μηνιαία συγκριτική δοκιμή φορτίου στα εργοστασιακά πάνελ έδειξε ξεκάθαρα τη διαφορά στη δομική απόδοση μεταξύ των διάτρητων φύλλων προφίλ SENBO και των τυπικών διάτρητων φύλλων προφίλ.

Τυπικά διάτρητα φύλλα με προφίλ:Κάτω από ένα άνοιγμα 1,5 m, σημειώθηκε σημαντική εκτροπή μετά από 3 ώρες παρατεταμένης φόρτισης.

Διάτρητα φύλλα με προφίλ SENBO:Διαθέτοντας βελτιστοποιημένο προφίλ αυλάκωσης και ομοιόμορφη διάταξη διάτρησης, το φορτίο κατανέμεται ομοιόμορφα. Κάτω από το ίδιο διάστημα και πλήρες φορτίο για 72 ώρες, δεν παρουσιάστηκε ορατή παραμόρφωση. Οι συγκριτικές δοκιμές ικανότητας κάμψης υπό ελεγχόμενες συνθήκες (πάχος πλαισίου 0,6 mm, αναλογία διάτρησης 20%, προφίλ νευρώσεων 35 mm) έδειξαν βελτίωση 22%–28%.

Βασικά δομικά στοιχεία σχεδιασμού που επιτυγχάνουν αυτήν την υψηλή αντοχή:

Τυπικές νευρώσεις υψηλού προφίλ 35 mm:Βελτιστοποιεί τη ροπή αδράνειας, κατανέμει ομοιόμορφα τα φορτία οροφής και οροφής και μειώνει τις τοπικές συγκεντρώσεις τάσεων.

Μοτίβο διάτρησης με κλιμάκωση (quincunx):Αποφεύγει τη συγκέντρωση τάσεων που σχετίζεται με γραμμικά σχέδια διάτρησης, διατηρώντας έτσι τη συνολική δομική ακαμψία.

Τα διάτρητα φύλλα με προφίλ SENBO διαθέτουν ακουστική δομή βελτιστοποιημένη για θόρυβο εργαστηρίου, θόρυβο κίνησης και αντήχηση του χώρου. Η απόδοση μείωσης θορύβου έχει επαληθευτεί μέσω προσομοιωμένων δοκιμών σε επαγγελματικά ακουστικά εργαστήρια.

Συνθήκες δοκιμής:Τυπικός ρυθμός διάτρησης 20% για ηχοαπορρόφηση, στρώμα στήριξης πετροβάμβακα 50 mm, δοκιμασμένο έναντι θορύβου μέσης έως υψηλής συχνότητας (500Hz–2000Hz) σύμφωνα με τις μεθόδους αντήχησης ISO 354 / ASTM C423.

Αποτελέσματα δοκιμής:Ο Συντελεστής Μείωσης Θορύβου (NRC) φτάνει το 0,7–0,9. Οι διατρήσεις δημιουργούν μια ηχοαπορροφητική δομή συντονισμού. Τα ηχητικά κύματα που περνούν μέσα από τις τρύπες υφίστανται πολλαπλές απώλειες ενέργειας μέσα στην κοιλότητα, μειώνοντας αποτελεσματικά το μηχανικό βρυχηθμό, τον θόρυβο της κυκλοφορίας και τις ηχώ του χώρου.

Αυτή η ηχοαπορροφητική απόδοση είναι κατάλληλη για εργαστήρια εργοστασίων, αίθουσες εξοπλισμού μετρό, στάδια και φράγματα θορύβου αυτοκινητοδρόμων, βελτιστοποιώντας σημαντικά το εσωτερικό ακουστικό περιβάλλον και πληρώντας τα πρότυπα βιομηχανικού ελέγχου θορύβου και ακουστικών προτύπων δημόσιων κτιρίων. Πλήρεις αναφορές ακουστικών δοκιμών είναι διαθέσιμες κατόπιν αιτήματος.
