Τα πάνελ Cleanroom, που αναφέρονται επίσης ως πάνελ καθαρισμού ή πάνελ σάντουιτς καθαρού δωματίου, είναι σύνθετες δομικές σανίδες σχεδιασμένες για ελεγχόμενα περιβάλλοντα.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ για φαρμακευτικές, ηλεκτρονικές, τροφικές και ιατρικές εγκαταστάσεις, εστιάζοντας στην πυρασφάλεια, την ικανότητα καθαρισμού της επιφάνειας και τη μακροπρόθεσμη σταθερότητα διαστάσεων.

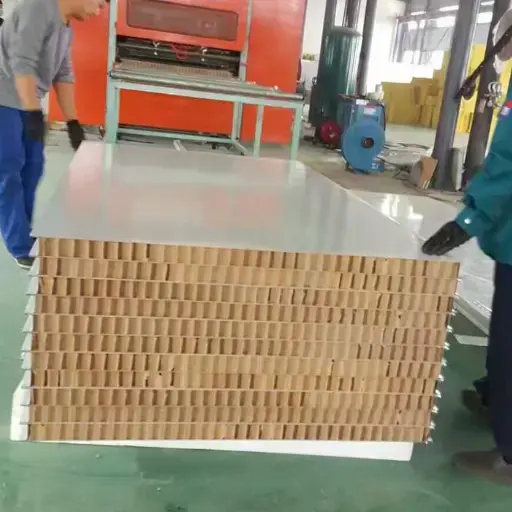

Το πάνελ αποτελείται από μια μεταλλική όψη και στις δύο πλευρές και έναν λειτουργικό πυρήνα. Τα υλικά επένδυσης περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση, ανοξείδωτο χάλυβα 304/316, γαλβανισμένο χάλυβα και κράμα αλουμινίου-μαγνήσιου-μαγγανίου. Οι βασικές επιλογές περιλαμβάνουν πετροβάμβακα, γυαλί-μαγνήσιο, οξυθειικό μαγνήσιο, πετρώματα πυριτίου, πολυουρεθάνη, κηρήθρα αλουμινίου, χάρτινη κηρήθρα και γύψο. Τα τυπικά πάχη πάνελ είναι 50 mm, 75 mm και 100 mm, με προσαρμογή έως 200 mm. Το πάχος της πρόσοψης κυμαίνεται από 0,3 mm έως 1,0 mm.
Διαφορετικά υλικά πυρήνα παρέχουν διαφορετικές ισορροπίες βαθμολογίας πυρκαγιάς, αντοχής στην υγρασία, δομικής αντοχής και κόστους. Ο παρακάτω πίνακας συνοψίζει τις κύριες επιλογές.
| Υλικό πυρήνα | Αξιολόγηση πυρκαγιάς | Βασικά Χαρακτηριστικά | Τυπικές Εφαρμογές |
|---|---|---|---|
| Ινώδης μονωτική ύλη | Κλάση Α άκαυστο | Πυραμομόνωση, ηχοαπορρόφηση, μέτριο κόστος | Βιομηχανικά εργοστάσια, ηλεκτρονικά εργαστήρια, πυροσβεστικά χωρίσματα |
| Γυαλί-μαγνήσιο / οξυθειικό μαγνήσιο | Κλάση Α1 άκαυστο | Ανθεκτικό στην υγρασία, υψηλή δομική αντοχή, υποστηρίζει αναρτημένο εξοπλισμό | Χειρουργεία νοσοκομείων, εργαστήρια τροφίμων υψηλής υγρασίας, φαρμακευτικοί χώροι GMP |
| Πυρίτιο-πέτρα | Κατηγορία Β1 επιβραδυντικό φλόγας | Ελαφρύ, οικονομικό, χαμηλό καπνό | Φαρμακευτικές αίθουσες GMP, ψυκτικές αποθήκες, εργαστήρια συσκευασίας |
| Πολυουρεθάνη (PU) | Τάξη Β1 | Εξαιρετική θερμομόνωση, χαμηλή θερμική αγωγιμότητα | Ψυκτική αποθήκευση τροφίμων, φαρμακευτικές αποθήκες ελεγχόμενης θερμοκρασίας |
| Κηρήθρα αλουμινίου | Τάξη Α | Υψηλή επιπεδότητα, ελαφρύ, μειωμένο φορτίο οροφής | Υψηλής ποιότητας οροφές καθαρού δωματίου, αίθουσες οπτικών συναρμολόγησης ακριβείας |
Το υλικό επένδυσης επηρεάζει την ικανότητα καθαρισμού, την αντοχή στη διάβρωση και τη συμβατότητα με απολυμαντικά. Ο χάλυβας με έγχρωμη επίστρωση διατίθεται σε τυπικές, αντιβακτηριακές και αντιστατικές εκδόσεις. Οι επιφάνειες από ανοξείδωτο χάλυβα αντιστέκονται στα οξέα, τα αλκάλια και το επαναλαμβανόμενο σκούπισμα με απολυμαντικά, καθιστώντας τις κατάλληλες για χειρουργεία και χώρους GMP. Οι επικαλύψεις από κράμα αλουμινίου-μαγνήσιου-μαγγανίου είναι μη μαγνητικές και ελαφριές, κατάλληλες για ευαίσθητα εργαστήρια οργάνων.

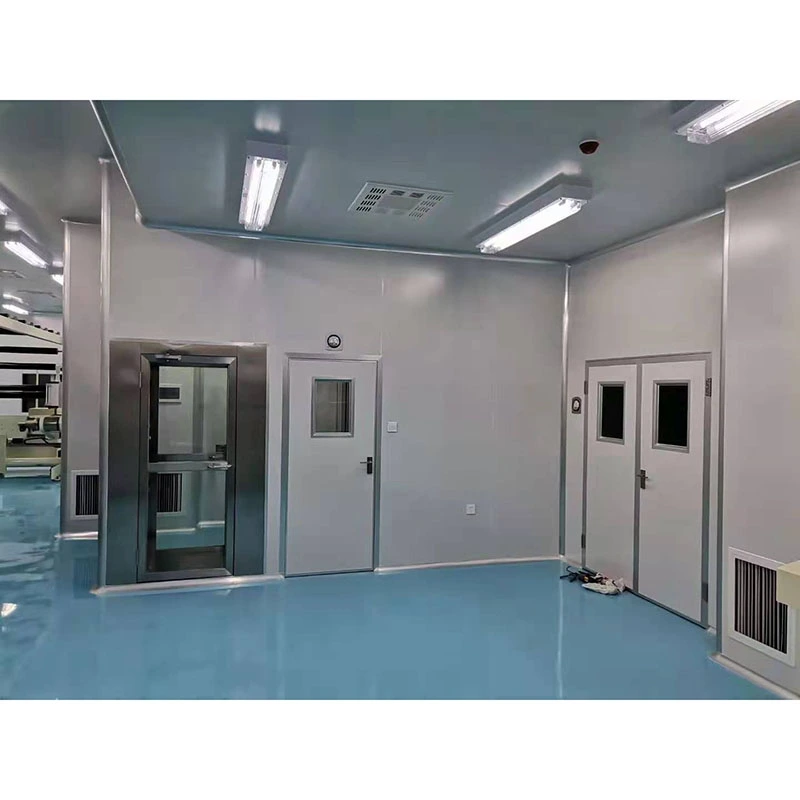

Για έργα που απαιτούν επίσης συντονισμένα εξαρτήματα περιβλήματος, η SENBO προμηθεύειαξεσουάρ συστήματαόπως προφίλ αλουμινίου, γωνιακές επενδύσεις και πλαίσια θυρών που έχουν σχεδιαστεί για να ταιριάζουν με τα πάνελ του καθαρού δωματίου.

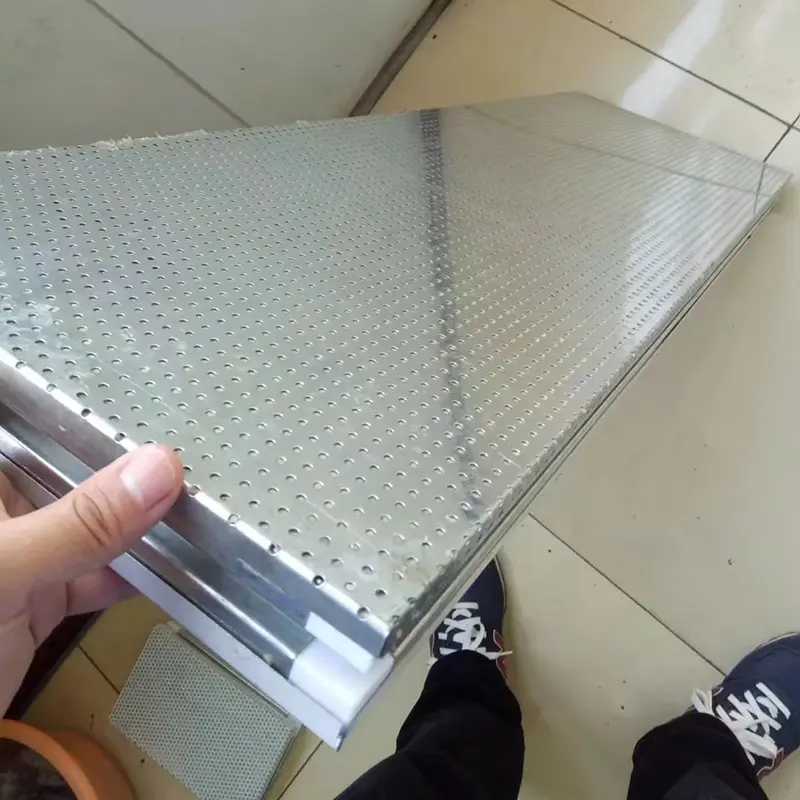

Οι πυρήνες από πετροβάμβακα και γυαλί-μαγνήσιο επιτυγχάνουν χαρακτηρισμούς άκαυστου κλάσης Α ή Α1. Τα πάνελ δεν παράγουν τοξικό καπνό υπό τυπικές συνθήκες δοκιμής πυρκαγιάς. Τα χειροποίητα πάνελ με ενσωματωμένα περιμετρικά πλαίσια από γαλβανισμένο χάλυβα προσφέρουν υψηλότερη αντοχή στην κάμψη και μπορούν να υποστηρίξουν αναρτημένο εξοπλισμό. Αυτή η κατασκευή καθορίζεται συνήθως για οροφές και χωρίσματα που πρέπει να φέρουν φορτία χρησιμότητας.

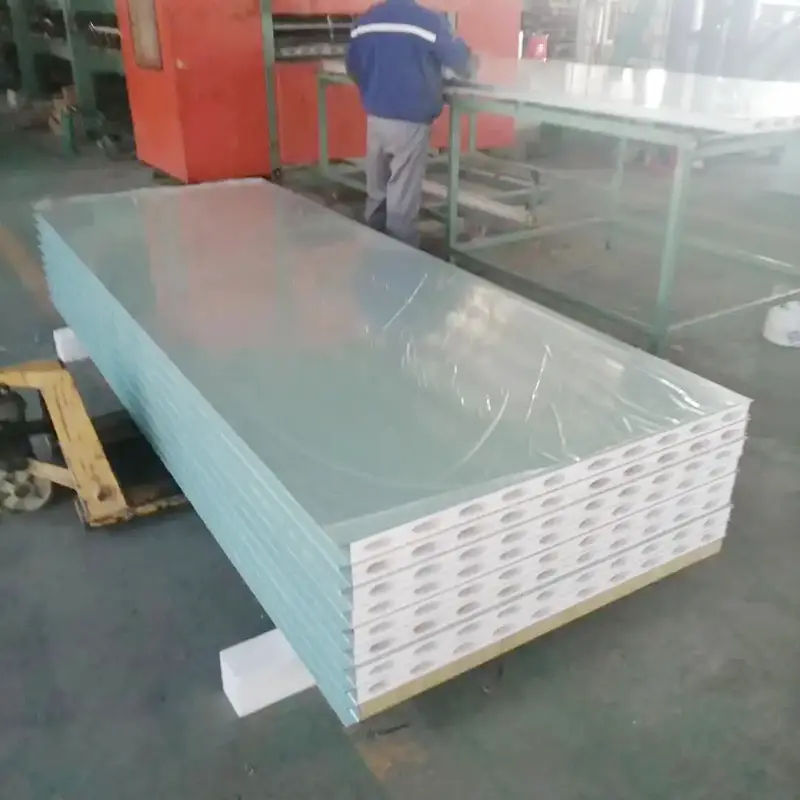

Οι πυρήνες από γυαλί-μαγνήσιο και οξυθειικό μαγνήσιο είναι διαστατικά σταθεροί σε περιβάλλοντα υψηλής υγρασίας και αντιστέκονται στην ανάπτυξη μούχλας. Οι πυρήνες πολυουρεθάνης παρέχουν τη χαμηλότερη θερμική αγωγιμότητα, περίπου 0,024 W/(m·K), η οποία βοηθά στη διατήρηση σταθερών θερμοκρασιών σε ψυχρούς χώρους αποθήκευσης και ελεγχόμενης θερμοκρασίας καθαρούς χώρους.
Σε ορισμένα σχέδια φακέλων κτιρίων, τα διάτρητα μεταλλικά πάνελ χρησιμοποιούνται ως φινιρίσματα οροφής ή τοίχου σε συνδυασμό μεπάνελ σάντουιτς από πετροβάμβακαγια την επίτευξη τόσο ακουστικού ελέγχου όσο και μόνωσης. Η SENBO μπορεί να παρέχει και τους δύο τύπους προϊόντων για ολοκληρωμένα έργα καθαρού δωματίου.
Ο παρακάτω πίνακας παραθέτει τυπικές παραμέτρους. Προσαρμοσμένες διαμορφώσεις είναι διαθέσιμες κατόπιν αιτήματος.
| Παράμετρος | Εύρος / Επιλογές | Σημειώσεις |
|---|---|---|
| Υλικά Αντιμετώπισης | Χρωματιστός χάλυβας, ανοξείδωτος χάλυβας 304/316, γαλβανισμένος χάλυβας, κράμα Al-Mg-Mn | Πάχος 0,3–1,0 mm |
| Υλικά Πυρήνα | Πετροβάμβακας, γυαλί-μαγνήσιο, οξυθειικό μαγνήσιο, πυριτική πέτρα, PU, κηρήθρα αλουμινίου, χάρτινη κηρήθρα, γύψος | Επιλέγεται από απαιτήσεις φωτιάς, υγρασίας και φορτίου |
| Πάχος πάνελ | 50 / 75 / 100 / 120 / 150 / 200 mm | Προσαρμόσιμο |
| Αποτελεσματικό πλάτος | 950 / 980 / 1150 / 1180 χλστ | Προσαρμοσμένα μεγέθη διαθέσιμα |
| Αξιολόγηση πυρκαγιάς | Κατηγορία Α, Α1, Α2, Β1 ανάλογα με τον πυρήνα | Διαθέσιμες εκθέσεις δοκιμών |
| Επεξεργασίες Επιφανειών | Αντιβακτηριδιακή επίστρωση, αντιστατική επίστρωση, επίστρωση φθοράνθρακα | Εφαρμόζεται σε υλικό επένδυσης |
| Πρότυπα | GB 8624-2012, GB/T 23932-2009 | Διατίθεται τεκμηρίωση συμμόρφωσης |
Για χειρουργικές αίθουσες νοσοκομείων και φαρμακευτικούς χώρους GMP:Επιλέξτε επιφάνειες από ανοξείδωτο χάλυβα με πυρήνες γυαλιού-μαγνήσιου ή οξυθειικού μαγνησίου. Αυτά παρέχουν αντοχή στην υγρασία, δυνατότητα καθαρισμού και υψηλή δομική αντοχή για την υποστήριξη του εξοπλισμού.
Για ηλεκτρονικά και καθαρά δωμάτια ημιαγωγών:Οι αντιστατικές επιφάνειες από χάλυβα με έγχρωμη επίστρωση βοηθούν στην πρόληψη της έλξης σκόνης και της στατικής ζημιάς. Οι κυψελωτές πυρήνες αλουμινίου προσφέρουν ελαφριές οροφές με υψηλή επιπεδότητα.
Για την επεξεργασία τροφίμων και τις κεντρικές κουζίνες:Επιλέξτε επιφάνειες από ανοξείδωτο χάλυβα 304 και πυρήνες ανθεκτικούς στην υγρασία, όπως γυαλί-μαγνήσιο ή οξυθειικό μαγνήσιο. Αυτά αντέχουν το συχνό πλύσιμο και την έκθεση σε απολυμαντικά.
Για αποθήκες ψύξης και ελεγχόμενης θερμοκρασίας:Οι πυρήνες πολυουρεθάνης παρέχουν την καλύτερη θερμομόνωση. Επιβεβαιώστε ότι η ικανότητα πυρκαγιάς πληροί τις απαιτήσεις του τοπικού κώδικα και εξετάστε το ενδεχόμενο πρόσθετης πυροπροστασίας εάν χρειάζεται.
Για γενικές βιομηχανικές εγκαταστάσεις:Οι πυρήνες από πετροβάμβακα προσφέρουν μια οικονομικά αποδοτική ισορροπία αντοχής στη φωτιά και θερμομόνωσης. Οι επιφάνειες από χάλυβα με έγχρωμη επίστρωση είναι συνήθως επαρκείς.
Τα πάνελ είναι προκατασκευασμένα στο εργοστάσιο και συναρμολογούνται επιτόπου χρησιμοποιώντας συνδέσεις γλωσσίδας και αυλάκωσης ή προφίλ H. Τα χειροποίητα πάνελ με χαλύβδινα περιμετρικά πλαίσια παρέχουν μεγαλύτερη ικανότητα φόρτωσης για οροφές και αναρτήσεις εξοπλισμού. Η SENBO εκτελεί επιθεώρηση εισερχόμενου υλικού, ελέγχους κατά τη διαδικασία και τελική επαλήθευση διαστάσεων σε κάθε παρτίδα. Διατίθενται πιστοποιητικά πρώτης επιθεώρησης άρθρου και υλικού.
1.Χειρουργικές αίθουσες νοσοκομείων, ΜΕΘ, εργαστήρια PCR και εργαστήρια βιοασφάλειας.
2.Εργαστήρια φαρμακευτικής GMP, γραμμές παραγωγής εμβολίων και αποστειρωμένες αίθουσες πλήρωσης.
3.Εργαστήρια επεξεργασίας τροφίμων, γαλακτοκομικές εγκαταστάσεις και κεντρικές κουζίνες.
4.Καθαροί χώροι παραγωγής ηλεκτρονικών τσιπ, συναρμολόγησης ημιαγωγών και παραγωγής μπαταριών λιθίου.
5.Ψυκτική αποθήκευση, αποθήκες ελεγχόμενης θερμοκρασίας και εργαστηριακά περιβάλλοντα ακριβείας.
Τα πάνελ από πετροβάμβακα είναι άκαυστα κατηγορίας Α και προσφέρουν καλή ηχοαπορρόφηση με χαμηλότερο κόστος. Τα πάνελ οξειδίου του μαγνησίου (γυαλί-μαγνήσιο) είναι κατηγορίας Α1, πιο ανθεκτικά στην υγρασία και δομικά ισχυρότερα, καθιστώντας τα κατάλληλα για χώρους με υψηλή υγρασία και οροφές που πρέπει να υποστηρίζουν εξοπλισμό.
Ναί. Το πάχος του πάνελ μπορεί να προσαρμοστεί από 50 mm έως 200 mm, το πάχος πρόσοψης από 0,3 mm έως 1,0 mm και το πραγματικό πλάτος μπορεί να ρυθμιστεί. Προσαρμοσμένα μήκη και λεπτομέρειες σύνδεσης είναι επίσης διαθέσιμα με βάση τα σχέδια του έργου.
Οι επιφάνειες από ανοξείδωτο χάλυβα ή ο χρωματιστός χάλυβας με αντιβακτηριδιακές ή φθορανθρακικές επικαλύψεις είναι κατάλληλοι για συχνό καθαρισμό με οινόπνευμα ή απολυμαντικά με βάση το χλώριο. Επιβεβαιώστε τη συμβατότητα του συγκεκριμένου απολυμαντικού με την τεχνική ομάδα μας.
Ναί. Τα χειροποίητα πάνελ με περιμετρικά πλαίσια από γαλβανισμένο χάλυβα είναι ειδικά σχεδιασμένα για εφαρμογές οροφής όπου ο εξοπλισμός μπορεί να αναρτηθεί. Οι κυψελωτές πυρήνες αλουμινίου χρησιμοποιούνται επίσης για ελαφριά συστήματα οροφής. Το μέγιστο συνιστώμενο μήκος πάνελ οροφής είναι συνήθως 3000 mm για τον έλεγχο της παραμόρφωσης.
Παρέχουμε αναφορές δοκιμών για απόδοση πυρκαγιάς, θερμική αγωγιμότητα και σχετικές μηχανικές ιδιότητες. Περιλαμβάνονται πιστοποιητικά υλικού για επιφάνειες και πυρήνες. Για έργα GMP ή νοσοκομεία, μπορεί να προετοιμαστεί πρόσθετη τεκμηρίωση για την υποστήριξη της επικύρωσης.
