Πάνελ από ατσάλι με κρυφό στερέωμα

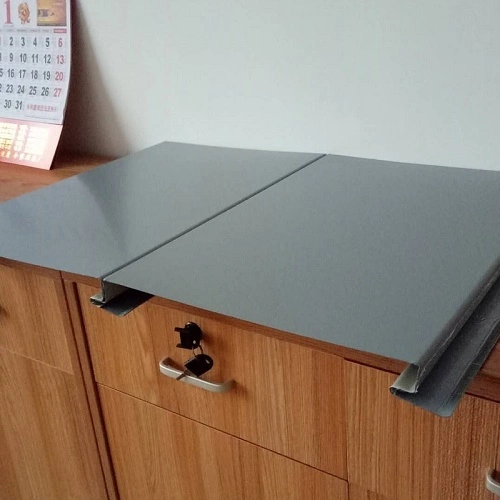

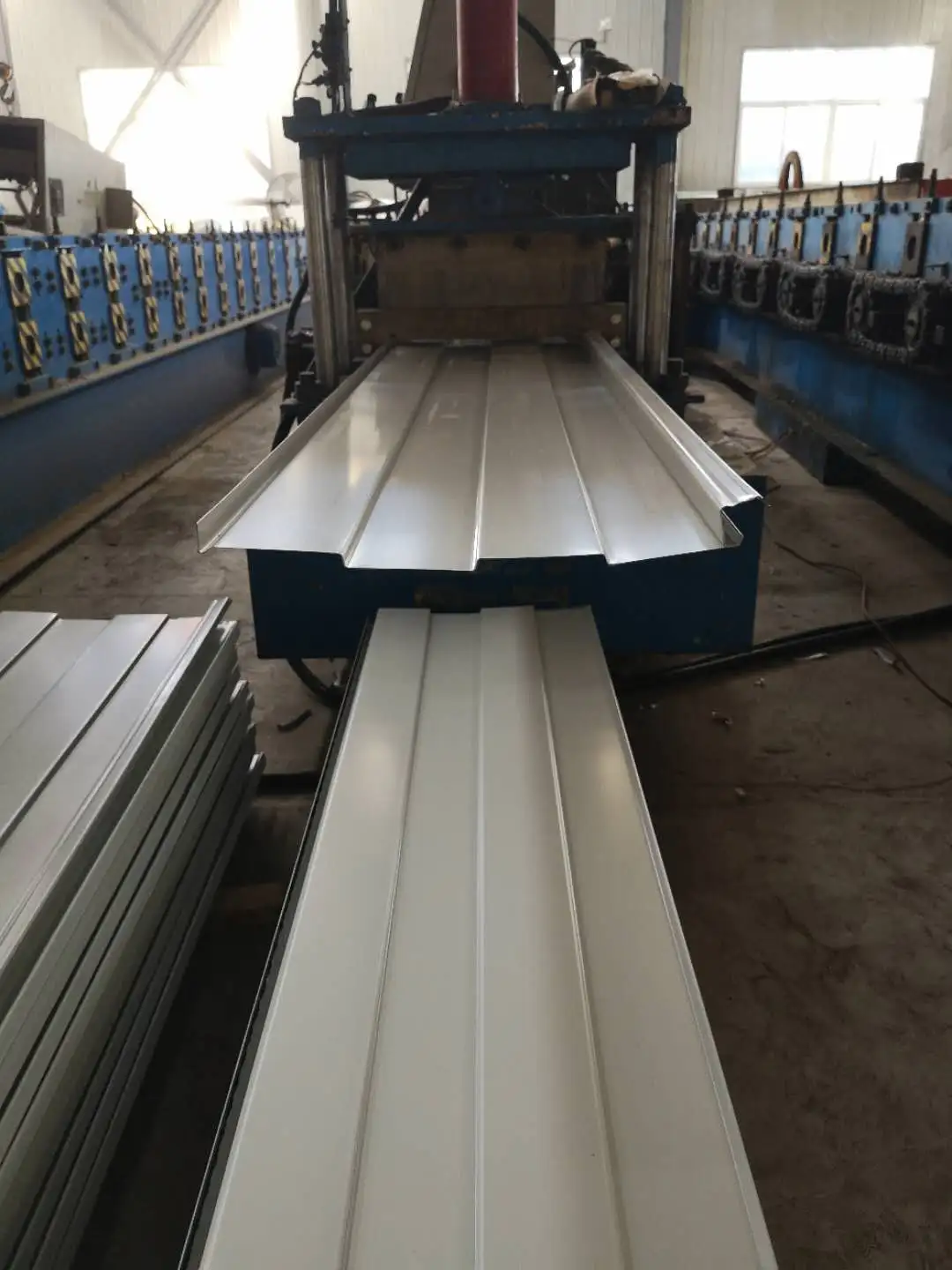

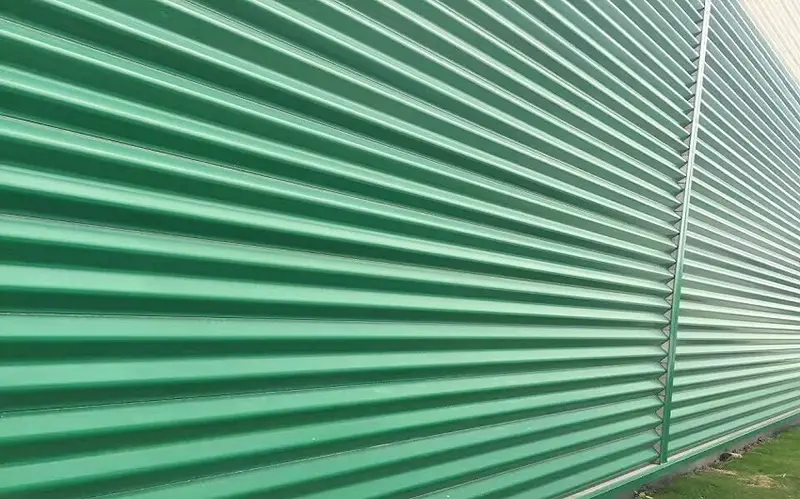

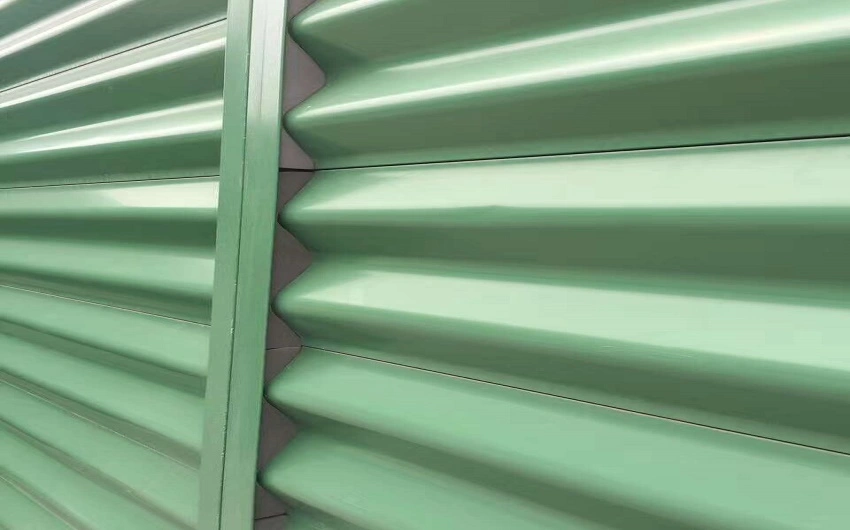

Τα πάνελ από χάλυβα με έγχρωμη επίστρωση κρυφού συνδετήρα, που ονομάζονται επίσης πάνελ οροφής με κρυφό συνδετήρα ή με κρυφό κλιπ, είναι φύλλα με προφίλ που σχηματίζονται σε ρολό από χάλυβα με έγχρωμη επίστρωση. Στερεώνονται σε τεγίδες οροφής με ασορτί βραχίονες από γαλβανισμένο ή κράμα αλουμινίου αντί για ακάλυπτες βίδες. Η ακολουθία σύνδεσης περιλαμβάνει τη στερέωση των κρυφών βραχιόνων στις τεγίδες, την εμπλοκή της θηλυκής πλευράς του πίνακα με την κεντρική νεύρωση του βραχίονα και στη συνέχεια το κλείδωμα της ραφής με μια μηχανή ραφής για να δημιουργηθεί μια σφιχτή άρθρωση μεταξύ παρακείμενων πλαισίων. Η SENBO παράγει αυτά τα προφίλ σε αποκλειστικές γραμμές διαμόρφωσης κυλίνδρων και ελέγχει τις βασικές διαστάσεις, όπως το ύψος της πλευράς, το πραγματικό πλάτος και το βάθος ασφάλισης κατά την παραγωγή.

Η κύρια διαφορά από τη στάνταρ χρωματιστή χαλύβδινη στέγη έγκειται στη μέθοδο στερέωσης. Τα συμβατικά πάνελ στερεώνονται με βίδες με αυτοκόλλητες βίδες που διέρχονται από την επιφάνεια του πάνελ, απαιτώντας στεγανωτικό σε κάθε οπή βίδας. Τα κρυφά πάνελ στερέωσης βασίζονται σε αλληλένδετα στηρίγματα, πράγμα που σημαίνει ότι η επιφάνεια παραμένει απαλλαγμένη από διεισδύσεις. Αυτή η προσέγγιση βελτιώνει τη στεγανοποίηση, μειώνει τον μακροπρόθεσμο κίνδυνο διάβρωσης στα σημεία στερέωσης και δίνει στην οροφή μια πιο καθαρή εμφάνιση.

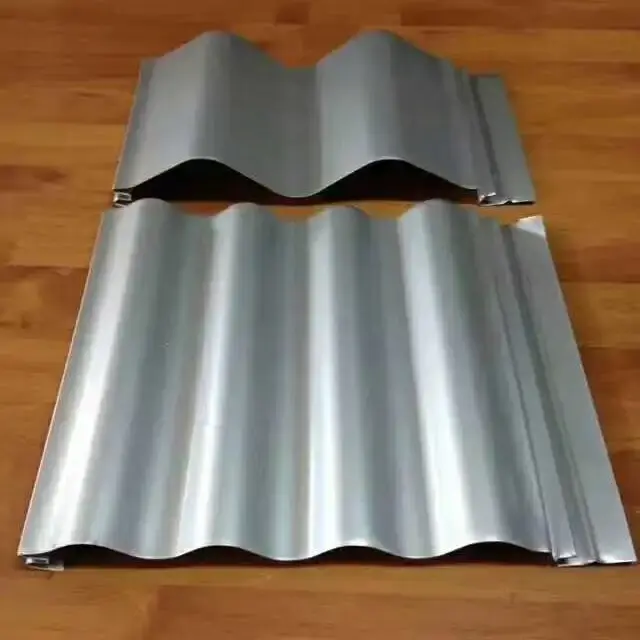

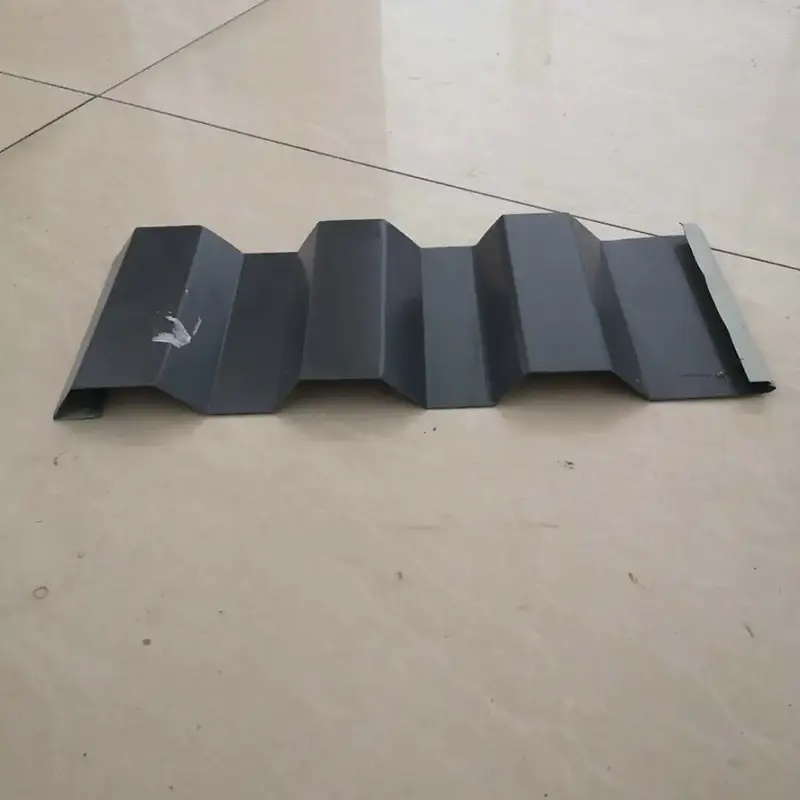

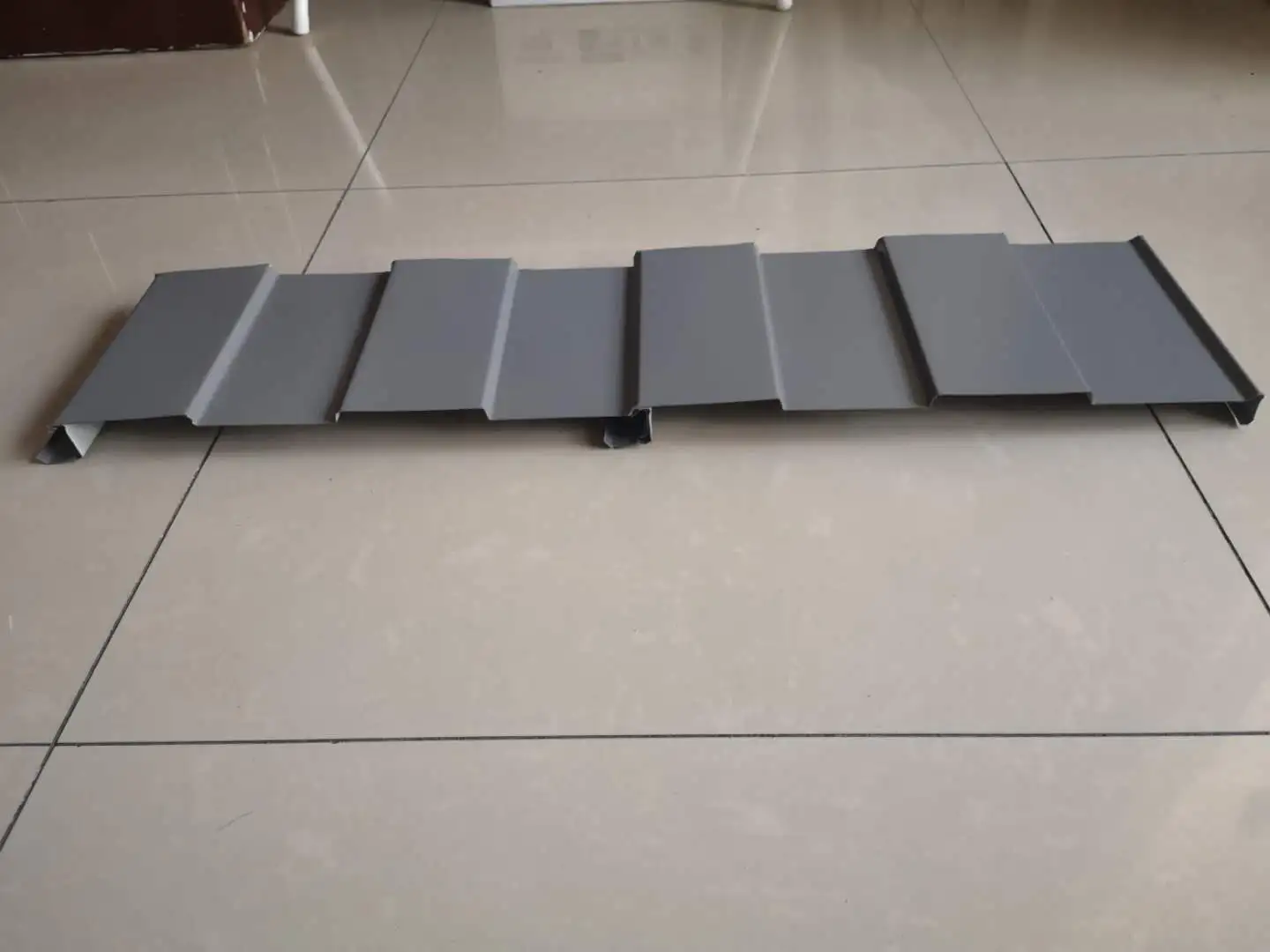

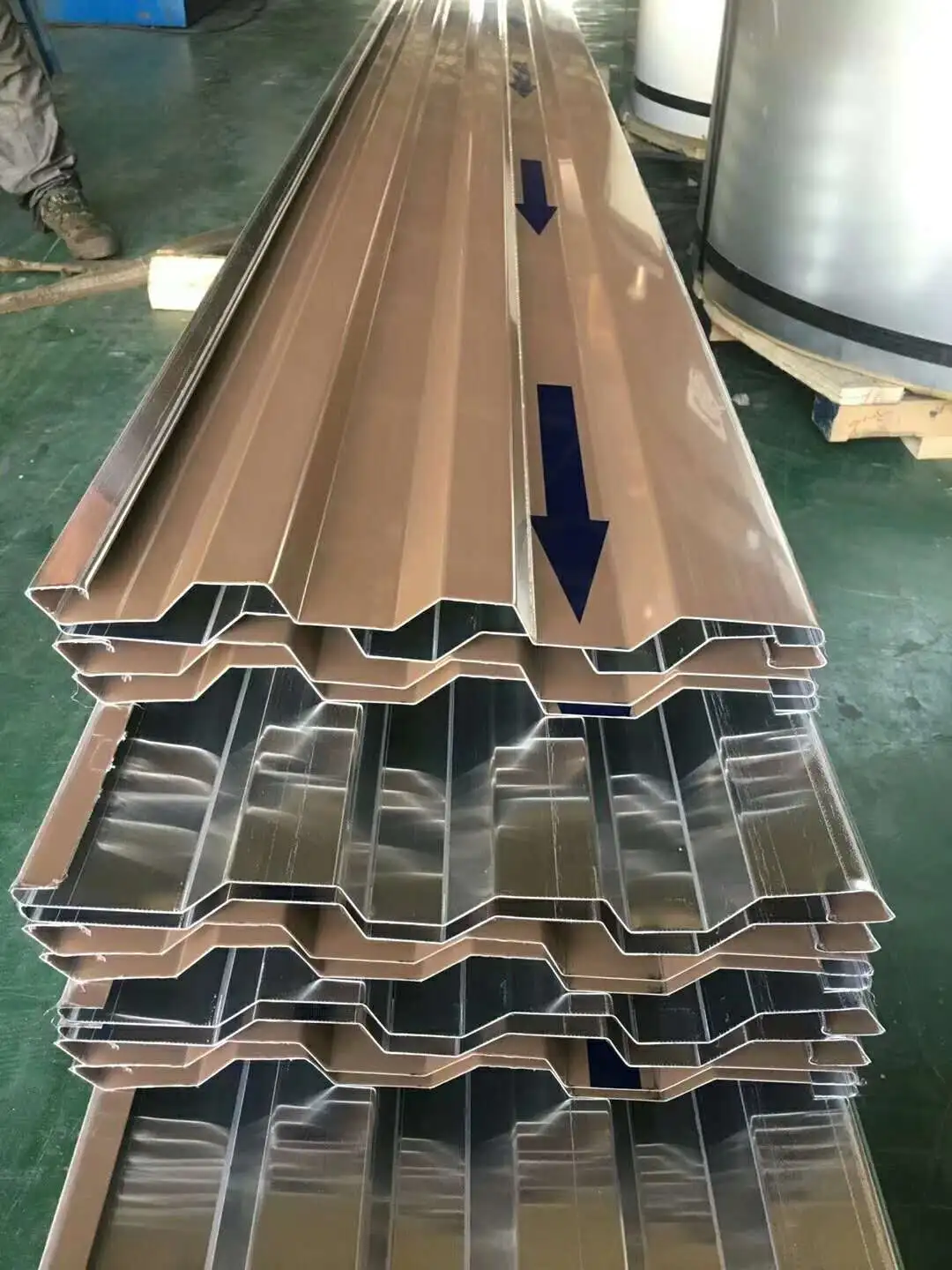

Κοινοί τύποι προφίλ

Τεχνικές Προδιαγραφές

Επαλήθευση απόδοσης

1. Στεγανωτική συμπεριφορά

Επειδή η επιφάνεια του πάνελ από χάλυβα με έγχρωμη επίστρωση κρυφής στερέωσης δεν έχει διεισδύσεις συνδετήρων, το σύστημα αποφεύγει μια κοινή διαδρομή διαρροής που εντοπίζεται σε οροφές εκτεθειμένων συνδετήρων. Στα παραδοσιακά συστήματα, το στεγανωτικό στις οπές των βιδών μπορεί να γεράσει και να σπάσει με την πάροδο του χρόνου, επιτρέποντας την είσοδο νερού. Το προφίλ Jiaochi 760, με ύψος νευρώσεων 71 mm και απόσταση πλευρών 380 mm, βοηθά το νερό της βροχής να μετακινείται γρήγορα από τις κοιλάδες στις μαρκίζες. Όταν οι ραφές κλείνουν με μηχάνημα ραφής, η πλευρική ασφάλιση παρέχει ένα συνεχές φράγμα ενάντια στην είσοδο νερού. Η απουσία επιφανειακών οπών μειώνει επίσης την πιθανότητα διάβρωσης που ξεκινά από τους συνδετήρες.

2. Αντίσταση στον άνεμο

Οι βραχίονες που συγκρατούν τα πάνελ στις τεγίδες έχουν σχεδιαστεί για να αντιστέκονται στην ανύψωση. Κατά τη διάρκεια ενός φωτοβολταϊκού έργου έγχρωμης οροφής από χάλυβα ισχύος 5 MW στο διεθνές αεροδρόμιο Shenzhen Bao'an, η επιτόπια πίεση ανέμου έφτασε τα 0,75 kN/m². Οι δοκιμές έλξης στα κρυφά κλιπ κατέγραψαν αντοχή έλξης 200 kg, η οποία πληρούσε τις απαιτήσεις ασφαλείας. Το πάνελ με κρυφό κλιπ YX41-250-750 χρησιμοποιεί χάλυβα με αντοχή διαρροής τουλάχιστον 550 MPa και βάθος ασφάλισης μεγαλύτερο από 5,2 mm. Κάθε αλληλοσυνδεόμενη νεύρωση αγκυρώνεται με ένα κλιπ στερέωσης, το οποίο βελτιώνει την ικανότητα της οροφής να χειρίζεται φορτία ανέμου και χιονιού.

3. Αποζημίωση Θερμικής Μετακίνησης

Τα κλιπ στερέωσης επιτρέπουν στα πάνελ οροφής να γλιστρούν κατά μήκος της πλαγιάς καθώς το μέταλλο διαστέλλεται και συστέλλεται με τις αλλαγές θερμοκρασίας. Τα πάνελ παραμένουν δεσμευμένα με τα κλιπ κατά τη διάρκεια αυτής της κίνησης, έτσι η σύνδεση μεταξύ οροφής και κατασκευής παραμένει σταθερή. Αυτό επιτρέπει συνεχή μήκη πάνελ άνω των 100 μέτρων χωρίς την ανάγκη εγκάρσιων επικαλύψεων, κάτι που είναι χρήσιμο για στέγες μεγάλου ανοίγματος.

4. Αποτελεσματικότητα εγκατάστασης

Το σύστημα χρησιμοποιεί εργοστασιακά προκατασκευασμένα πάνελ που αλληλοσυνδέονται επί τόπου. Ορισμένα προφίλ κρυφού κλιπ, όπως το CC-750, δεν απαιτούν εξειδικευμένη μηχανή ραφής, η οποία μπορεί να μειώσει την εργασία και να συντομεύσει τον χρόνο εγκατάστασης. Το απόθεμα του πηνίου μπορεί να κοπεί σε μήκος στο χώρο εργασίας, επιτρέποντας μεμονωμένα πάνελ πάνω από 100 μέτρα και ελαχιστοποιώντας τον αριθμό των τελικών γύρων. Αυτή η προσέγγιση μειώνει επίσης τον κίνδυνο διαρροής στις εγκάρσιες αρθρώσεις.

Χαρακτηριστικά σχεδιασμού

• Επιφάνεια χωρίς διεισδύσεις:Η κρυφή σύνδεση του βραχίονα αφαιρεί τις τρύπες των βιδών από την επιφάνεια της οροφής, γεγονός που μειώνει την πιθανότητα διαρροών και διάβρωσης στους συνδετήρες.
• Σταθερή εμπλοκή κλιπ:Το βάθος ασφάλισης υπερβαίνει τα 5,2 mm και η αντίσταση έλξης φτάνει τα 200 kg, παρέχοντας αξιόπιστη αγκύρωση υπό την ανύψωση του ανέμου.
• Διαμονή θερμικής μετακίνησης:Τα συρόμενα κλιπ επιτρέπουν στα πάνελ να διαστέλλονται και να συστέλλονται κατά μήκος της πλαγιάς, μειώνοντας την καταπόνηση που μπορεί να προκαλέσει ζημιά στην οροφή με την πάροδο του χρόνου.
• Δυνατότητα μακρύ πάνελ:Τα μεμονωμένα μήκη έως 100 μέτρα μειώνουν τις εγκάρσιες επικαλύψεις και απλοποιούν τη διαχείριση του νερού.
• Ποικιλία προφίλ:Επιλογές όπως το YX51-380-760 και το YX50-410-820 καλύπτουν διαφορετικές απαιτήσεις ανοίγματος και φορτίου.

Τυπικές Εφαρμογές

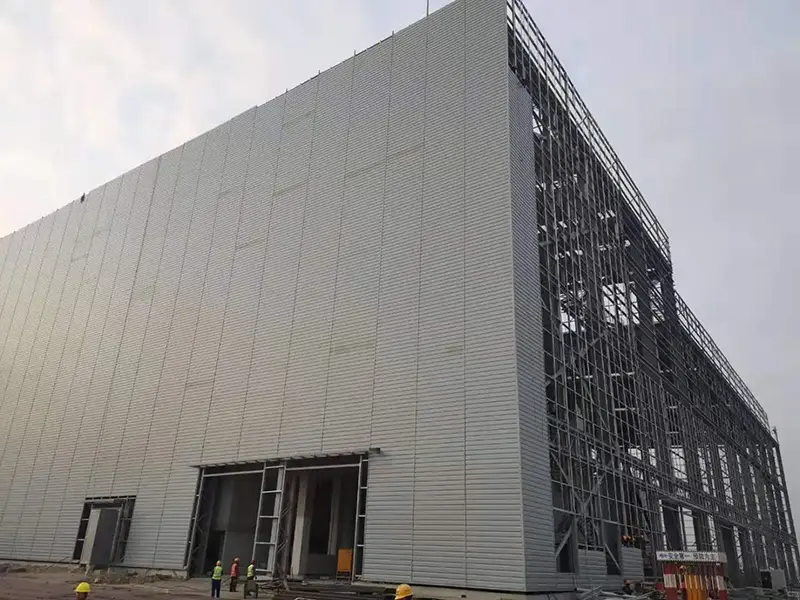

• Συστήματα στέγης για βιομηχανικά κτίρια μεγάλου ανοίγματος με μεταλλικές κατασκευές.
• Δημόσιες εγκαταστάσεις όπως τερματικοί σταθμοί αεροδρομίων, αθλητικοί χώροι και εκθεσιακά κέντρα.
• Βιομηχανικά κτίρια με αυστηρές ανάγκες στεγάνωσης, συμπεριλαμβανομένων σταθμών ηλεκτροπαραγωγής και πετροχημικών εγκαταστάσεων.
• Κέντρα logistics και αποθήκες όπου η αξιοπιστία της στέγης είναι προτεραιότητα.
• Έργα ανακαίνισης που απαιτούν αντικατάσταση υφιστάμενου συστήματος στέγης.

Συστάσεις επί τόπου

• Επιβεβαιώστε την απόσταση και την ευθυγράμμιση των τεγίδων πριν ξεκινήσετε την εγκατάσταση του πίνακα.
• Χρησιμοποιήστε εξοπλισμό ανύψωσης με μαλακούς ιμάντες για να αποφύγετε το βαθούλωμα των νευρώσεων ή το ξύσιμο της επίστρωσης.
• Ακολουθήστε τη σειρά του κατασκευαστή για την εμπλοκή των κλιπ και των πάνελ ραφής.
• Ελέγξτε τη στεγανότητα της ραφής μετά τη ραφή και επιθεωρήστε την εμπλοκή του κλιπ πριν προχωρήσετε στο επόμενο πλαίσιο.
• Για μεγάλα πάνελ, σχεδιάστε τη σειρά εγκατάστασης έτσι ώστε η θερμική κίνηση να μην περιορίζεται σε σταθερά σημεία.

Κοινές Ερωτήσεις

Πώς χειρίζεται η οροφή με κρυφό σύνδεσμο το νερό της βροχής χωρίς στεγανωτικό στις ραφές;

Η πλευρική ασφάλιση διαμορφώνεται μηχανικά με μηχανή ραφής. Ο σύνδεσμος που προκύπτει είναι αρκετά σφιχτός ώστε να αντιστέκεται στην είσοδο νερού υπό κανονικές συνθήκες. Η σωστή κλίση της οροφής και ο σωστός σχεδιασμός αποχέτευσης βοηθούν επίσης στην γρήγορη απομάκρυνση του νερού από τις ραφές.

Μπορούν να χρησιμοποιηθούν κρυφά πάνελ στερέωσης σε καμπύλες στέγες;

Τα περισσότερα προφίλ κρυφών συνδετήρων προορίζονται για ίσιες ή πολύ μεγάλης ακτίνας στέγες. Η ελάχιστη ακτίνα καμπυλότητας εξαρτάται από το προφίλ του πίνακα και το πάχος του υλικού. Για καμπύλες εφαρμογές, επικοινωνήστε με τον κατασκευαστή πριν παραγγείλετε.

Ποιο είναι το όφελος ενός πάνελ χωρίς εκτεθειμένους συνδετήρες;

Οι εκτεθειμένοι συνδετήρες απαιτούν στεγανωτικό σε κάθε οπή βίδας. Με την πάροδο του χρόνου, το στεγανωτικό μπορεί να υποβαθμιστεί και να δημιουργήσει διαδρομές διαρροής. Οι κρυφοί συνδετήρες εξαλείφουν αυτό το σημείο συντήρησης και μειώνουν τον κίνδυνο εισόδου νερού και διάβρωσης γύρω από τις οπές των βιδών.

Πώς επαληθεύεται η αντίσταση ανύψωσης ανέμου για ένα συγκεκριμένο έργο;

Οι δοκιμές εξαγωγής στα κλιπ μπορούν να πραγματοποιηθούν επιτόπου ή σε εργαστήριο. Η μετρούμενη τιμή πρέπει να συγκριθεί με το ανυψωτικό φορτίο ανέμου σχεδιασμού για την τοποθεσία του κτιρίου. Οι προμηθευτές μπορούν να παρέχουν δεδομένα δοκιμών ή να βοηθήσουν στην επαλήθευση του συγκεκριμένου έργου.

Επιθεώρηση και Τεκμηρίωση

Πριν από την αποστολή, τα πάνελ ελέγχονται για γεωμετρία προφίλ, βάθος ασφάλισης, κατάσταση επίστρωσης επιφάνειας και ακρίβεια διαστάσεων. Θα πρέπει να είναι διαθέσιμα πιστοποιητικά μύλου για τον χάλυβα βάσης, μαζί με αναφορές για την αντοχή του κλιπ όταν απαιτείται. Κατά την εγκατάσταση, οι επιτόπιοι έλεγχοι για την εμπλοκή ραφών και την ευθυγράμμιση των κλιπ συμβάλλουν στη διασφάλιση σταθερής ποιότητας.

Παράγοντες που πρέπει να αξιολογήσετε πριν από την παραγγελία

• Προσδιορίστε το φορτίο ανέμου σχεδιασμού και ελέγξτε ότι το επιλεγμένο σύστημα προφίλ και κλιπ μπορεί να ικανοποιήσει την απαίτηση.
• Επιβεβαιώστε ότι η κλίση της οροφής είναι επαρκής για το επιλεγμένο προφίλ του πίνακα και τη διάταξη αποχέτευσης.
• Εάν σχεδιάζονται μακροχρόνια συνεχόμενα πάνελ, βεβαιωθείτε ότι η κατασκευή μπορεί να φιλοξενήσει θερμική κίνηση στις μαρκίζες και την κορυφογραμμή.
• Για έργα ανακαίνισης, επιθεωρήστε την υπάρχουσα κατάσταση της τεγίδας και το διάστημα για να επιβεβαιώσετε τη συμβατότητα.
