Πλέγμα καταστολής ανεμοφράκτη και σκόνης

Οικοδομικά Υλικά SENBOείναι κατασκευαστής και προμηθευτής συστημάτων ανεμοφράκτη και καταστολής σκόνης για υπαίθριες εγκαταστάσεις αποθήκευσης υλικού χύδην. Η βασική παραγωγική μας βάση βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης Jinghai, Tianjin, Κίνα. Ειδικευόμαστε σε διάτρητα μεταλλικά πάνελ και εύκαμπτο υφαντό πλέγμα για απαιτητικές βιομηχανικές και λιμενικές εφαρμογές.

Τα προϊόντα μας έχουν επικυρωθεί μέσω δοκιμών αεροδυναμικής σήραγγας, αριθμητικής προσομοίωσης και έργων πεδίου πλήρους κλίμακας, όπως η εγκατάσταση ανεμοφράκτη μήκους 14 χιλιομέτρων στον τερματικό σταθμό Fangchenggang. Συνδυάζουμε δομική μηχανική, αεροδυναμική σχεδίαση και ανθεκτικότητα υλικού για να προσφέρουμε αξιόπιστες λύσεις ελέγχου της σκόνης που πληρούν τα πρότυπα περιβαλλοντικής συμμόρφωσης.

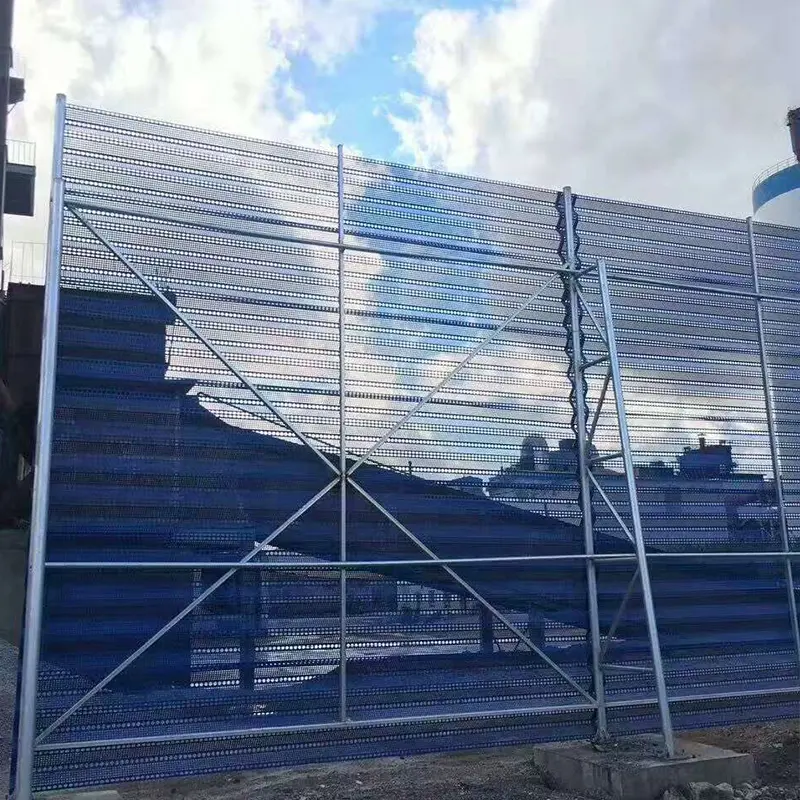

Το πλέγμα καταστολής ανεμοφράκτη και σκόνης, γνωστό και ως τοίχοι ανεμοφράκτη ή φράγματα καταστολής της σκόνης, αποτελείται από διάτρητα μεταλλικά πάνελ ή πλέγμα από πολυμερές υφαντό που είναι τοποθετημένο σε μια χαλύβδινη δομή στήριξης. Τυπικά εγκατεστημένες στην αντίθετη πλευρά ή περιμετρικά των υπαίθριων χώρων αποθήκευσης υλικού χύδην, αυτές οι εγκαταστάσεις καταστέλλουν τη διασπορά της σκόνης αλλάζοντας το φυσικό πεδίο ροής ανέμου.

Αρχή Εργασίας

Όταν μια ροή αέρα φορτωμένη με σκόνη διέρχεται από το ανεμοφράκτη και το δίχτυ καταστολής της σκόνης, η καταστολή της σκόνης επιτυγχάνεται μέσω τριών μηχανισμών. Πρώτον, μειώνει την εισερχόμενη ταχύτητα ανέμου και την κινητική ενέργεια. Δεύτερον, ελαχιστοποιεί τις αναταράξεις των δινορευμάτων εντός του χώρου αποθήκευσης για να αποτρέψει τη σκόνη από το να μεταφερθεί στον αέρα. Τρίτον, χρησιμοποιεί την πορώδη δομή για να διαχέει και να αναδιανέμει ένα μέρος της ενέργειας ροής αέρα, διατηρώντας έτσι την ταχύτητα τριβής του ανέμου στην επιφάνεια του ναυπηγείου κάτω από το κατώφλι για ανάρτηση σκόνης.

Ταξινόμηση προϊόντων

Τα προϊόντα κατηγοριοποιούνται σε δύο βασικούς τύπους με βάση το υλικό.

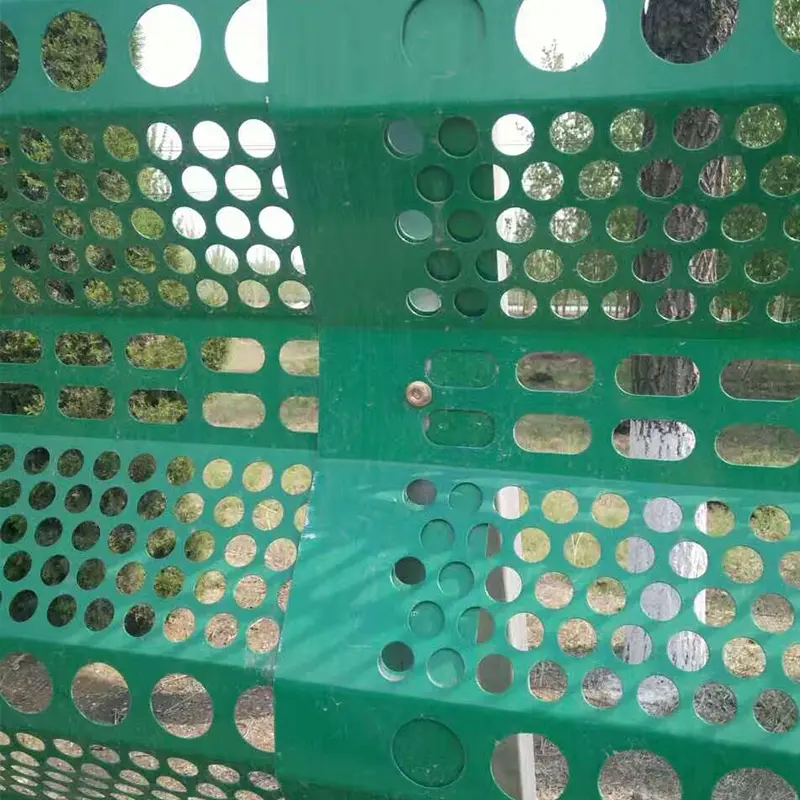

1. Διάτρητα μεταλλικά πάνελ:Κατασκευασμένο από βασικά υλικά όπως χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, γαλβανισμένο χάλυβα, χάλυβα με έγχρωμη επίστρωση, κράμα αλουμινίου-μαγνήσιου ή ανοξείδωτο χάλυβα. Οι διαδικασίες περιλαμβάνουν διάτμηση, κάμψη, διάτρηση, διαμόρφωση προφίλ, καθαρισμό και ηλεκτροστατική βαφή πούδρας.
Οι τύποι περιλαμβάνουν σχέδια μονής κορυφής (πλάτος σχηματισμού 250–500 mm), διπλής κορυφής (πλάτος σχηματισμού 400–600 mm) και τριπλής κορυφής (πλάτος σχηματισμού 825 mm), με ύψη κορυφών που κυμαίνονται από 50 έως 100 mm. Οι δοκιμές σε αεροσήραγγα έχουν επαληθεύσει ότι ένα ύψος κορυφής 75 mm προσφέρει βέλτιστη απόδοση ανεμοφράκτη υπό τις δοκιμασμένες συνθήκες.

2. Εύκαμπτα υφαντά δίχτυα:Κατασκευασμένο από πολυαιθυλένιο υψηλής πυκνότητας (HDPE) με πρόσθετα όπως σταθεροποιητές UV, αντιγηραντικούς παράγοντες και επιβραδυντικά φλόγας, που παράγονται μέσω μιας εξειδικευμένης διαδικασίας ύφανσης.
Οι προδιαγραφές περιλαμβάνουν βάρος 200–500 g/m², άνοιγμα πλέγματος 3–5 mm και πλάτος 1–5 m (με δυνατότητα σύνδεσης). το τυπικό μήκος είναι 100 m ανά ρολό. Τα βασικά χαρακτηριστικά περιλαμβάνουν επιβράδυνση φλόγας (χρόνος επιβράδυνσης φλόγας > 4 δευτερόλεπτα), υψηλή αντοχή εφελκυσμού ανά μονάδα πλάτους (220 kN/m) και αντοχή σε κρούση.

Επαλήθευση απόδοσης

1. Αποτελεσματικότητα καταστολής σκόνης: Επαληθεύτηκε με δοκιμές αεροδυναμικής σήραγγας και μετρήσεις πεδίου

Οι δοκιμές της αεροσήραγγας δείχνουν ότι τα πάνελ ανεμοφράκτη με ποσοστό πορώδους 30% αποδίδουν την υψηλότερη μετρημένη απόδοση ανεμοφράκτη υπό τις δοκιμασμένες συνθήκες. Η ιδανική απόσταση ανεμοφράκτη είναι περίπου 10 φορές το καθαρό ύψος, ενώ η πραγματική προστατευμένη απόσταση μπορεί να φτάσει περίπου το 16 φορές το καθαρό ύψος με την ίδια διαμόρφωση δοκιμής. Υπό συνθήκες χαμηλού ανέμου, η μέση απόδοση καταστολής σκόνης του διχτυού φτάνει το 89,77%. υπό συνθήκες ισχυρού ανέμου, όταν συνδυάζεται με σύστημα ψεκασμού, η μέση απόδοση φτάνει το 87,55%. Ένα δίχτυ μονής στρώσης επιτυγχάνει 65%–85% καταστολή σκόνης με βάση την αναφερόμενη μέθοδο μέτρησης, ενώ ένα δίχτυ διπλής στρώσης μπορεί να ξεπεράσει το 95%.

2. Απόδοση ανεμοφράκτη: Μείωση της ταχύτητας του ανέμου κατά 70%–90% εντός της προστατευμένης ζώνης

Μειώνοντας την ταχύτητα του εισερχόμενου ανέμου και την εσωτερική πίεση του ανέμου ενώ διαχέεται μέρος της ενέργειας ροής αέρα, τα εύκαμπτα δίκτυα ανεμοφράκτης και καταστολής της σκόνης μπορούν να μειώσουν τις μέσες ταχύτητες ανέμου εντός της προστατευμένης ζώνης κατά 70%-90% υπό τις μετρούμενες συνθήκες ανέμου. Η ακριβής μείωση εξαρτάται από το ύψος του φράγματος, το πορώδες, την κατεύθυνση του ανέμου και την απόσταση από το φράγμα.

3. Επικύρωση έργου μεγάλης κλίμακας: 14 km ανεμοφράκτη στον τερματικό σταθμό Fangchenggang

Το Fangchenggang Terminal εγκατέστησε έναν ανεμοφράκτη ύψους 18 μέτρων και μήκους 14 χιλιομέτρων ως μέρος ενός ολοκληρωμένου συστήματος ελέγχου της σκόνης. Σε συνδυασμό με έξυπνα μέτρα ψεκασμού και κάλυψης, αυτό δημιούργησε ένα ολοκληρωμένο, πολυδιάστατο σύστημα προστασίας. Μετά την εφαρμογή, η μέση ετήσια συγκέντρωση Ολικών Αιωρούμενων Σωματιδίων (TSP) μειώθηκε στα 47,02 μg/m³ και τα επίπεδα PM2,5 μειώθηκαν στα 14,36 μg/m³. Αυτά τα δεδομένα του πραγματικού έργου επικυρώνουν την αποτελεσματικότητα ενός ολοκληρωμένου συστήματος ελέγχου της σκόνης που συνδυάζει φράγματα ανεμοφράκτη, ψεκασμό και κάλυψη υλικού. Πρόσθετες λεπτομέρειες του έργου και εκθέσεις παρακολούθησης είναι διαθέσιμες κατόπιν αιτήματος.

4. Μελέτη διαμόρφωσης: Σύγκριση σχημάτων διάταξης

Μελέτες αριθμητικής προσομοίωσης που χρησιμοποιούν μια υπαίθρια αυλή αποθήκευσης άνθρακα ως μελέτη περίπτωσης δείχνουν ότι μια διάταξη κλειστού βρόχου (ορθογώνια) αποδίδει τα καλύτερα αποτελέσματα καταστολής σκόνης. Μεταξύ των ημι-κλειστών (σε σχήμα U) διαμορφώσεις, η τοποθέτηση του φράγματος στην προσήνεμη πλευρά (ανάντι του επικρατούντος ανέμου) είναι πιο αποτελεσματική από την τοποθέτησή του στην υπήνεμη πλευρά (κατάντη). μια διάταξη σε σχήμα L τοποθετημένη στην προσήνεμη πλευρά αποδίδει τα χειρότερα στις προσομοιωμένες συνθήκες.

5. Μηχανικές ιδιότητες: Επικύρωση αντοχής σε κρούση και αντοχή στις καιρικές συνθήκες

Διάτρητα μεταλλικά πάνελ που υποβλήθηκαν σε δοκιμές πρόσκρουσης, που περιελάμβαναν μια χαλύβδινη σφαίρα 1 kg που έπεσε ελεύθερα από ύψος 1,5 μέτρου, δεν παρουσίασαν κατάγματα ή τρυπήματα. Το εύκαμπτο υφαντό δίχτυ διαθέτει αντοχή σε εφελκυσμό 220 kN/m και η αντοχή του στην κρούση πληροί το πρότυπο GB16909-1997. Οι αναφορές δοκιμών είναι διαθέσιμες κατόπιν αιτήματος για την επαλήθευση της συμμόρφωσης.

Επισκόπηση βασικών προδιαγραφών

Όλες οι παράμετροι που αναφέρονται παρακάτω βασίζονται στην τυπική παραγωγή του εργοστασίου ή σε δοκιμές αναφοράς. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Βασικά Πλεονεκτήματα

1. Σημαντική, επαληθεύσιμη καταστολή σκόνης.Επικυρωμένο με δοκιμές αεροδυναμικής σήραγγας και μετρήσεις πεδίου, το ποσοστό καταστολής της σκόνης είναι 65%–85% για πλέγμα μονής στρώσης και ≥95% για πλέγμα διπλής στρώσης. Το έργο ανεμοφράκτη μήκους 14 km στο Fangchenggang έδειξε μείωση των επιπέδων TSP στα 47,02 μg/m³ ως μέρος ενός ολοκληρωμένου συστήματος ελέγχου της σκόνης.

2. Επιστημονικά Ηχητική Αρχή Ανεμοφράκτη.Μειώνει την επιτόπια ταχύτητα ανέμου κατά 70%-90% εντός της προστατευμένης ζώνης μέσω ενός μηχανισμού τριπλής δράσης: μείωση της ταχύτητας του ανέμου, ελαχιστοποίηση των δινορευμάτων και διάχυση της ενέργειας ροής αέρα.

3. Διαφορετικά Υλικά, Ευέλικτη Επιλογή.Τα διάτρητα μεταλλικά πάνελ προσφέρουν υψηλή αντοχή, επιβράδυνση στη φλόγα και αντοχή στη γήρανση, καθιστώντας τα κατάλληλα για μόνιμες εγκαταστάσεις. Το εύκαμπτο υφαντό πλέγμα είναι ελαφρύ, γρήγορο στην εγκατάσταση και οικονομικό, ιδανικό για προσωρινή χρήση ή μεγάλης κλίμακας αυλές αποθήκευσης.

4. Ανθεκτικό στις καιρικές συνθήκες και στη διάβρωση, μεγάλη διάρκεια ζωής.Τα μεταλλικά πάνελ διαθέτουν ηλεκτροστατική επίστρωση πούδρας που παρέχει αντοχή στην υπεριώδη ακτινοβολία και αντοχή στην κρούση. Το εύκαμπτο πλέγμα ενσωματώνει πρόσθετα UV και αντιγηραντικά, εξασφαλίζοντας ανθεκτικότητα σε εξωτερικούς χώρους.

5. Ευέλικτη διάταξη, υψηλή προσαρμοστικότητα.Μπορεί να διαμορφωθεί σε διάφορα σχήματα (όπως ορθογώνιο, σε σχήμα U ή σε σχήμα L) και να συνδυαστεί με συστήματα ψεκασμού και κάλυψης για να δημιουργήσει μια ολοκληρωμένη, πολυδιάστατη λύση καταστολής σκόνης, προσαρμόσιμη σε χώρους αποθήκευσης οποιουδήποτε μεγέθους.

Ισχύοντα σενάρια

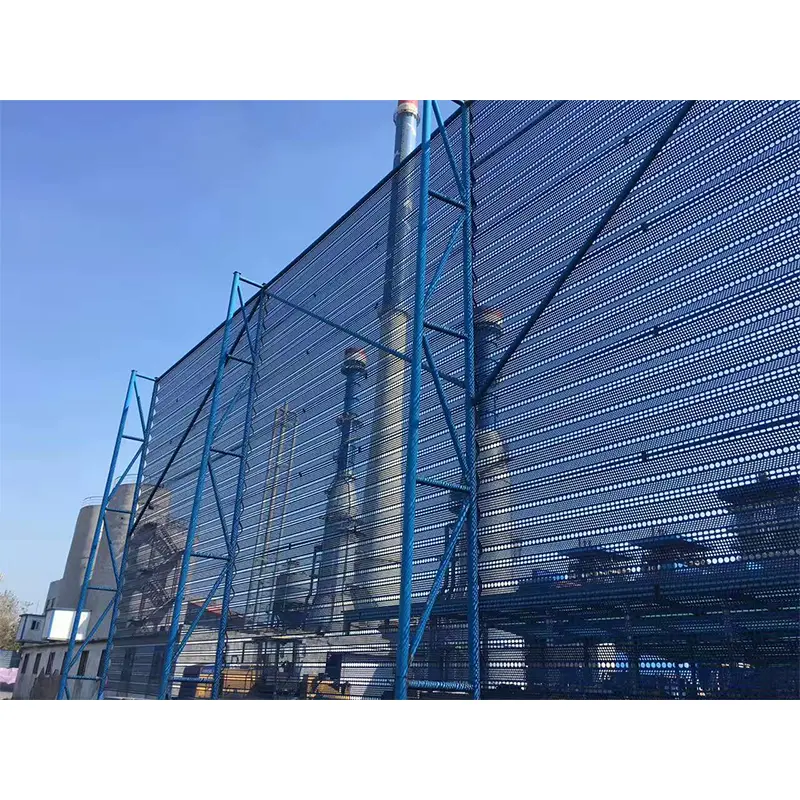

1.Καταστολή ανεμοθραυσμάτων και σκόνης για υπαίθριες εγκαταστάσεις αποθήκευσης άνθρακα σε ανθρακωρυχεία, μονάδες οπτανθρακοποίησης και σταθμούς παραγωγής ενέργειας.

2.Έλεγχος σκόνης για ναυπηγεία χύδην φορτίου σε λιμάνια και τερματικούς σταθμούς, όπως το έργο ανεμοφράκτη μήκους 14 χιλιομέτρων στο λιμάνι Fangchenggang.

3.Εμπόδια καταστολής της σκόνης για υπαίθρια ναυπηγεία υλικών στις βιομηχανίες χάλυβα, οικοδομικών υλικών και τσιμέντου.

4.Έλεγχος σκόνης για ναυπηγεία αποθήκευσης άνθρακα σε σταθμούς συλλογής και διανομής άνθρακα σιδηροδρόμων και αυτοκινητοδρόμων.

5.Προσωρινές ή μόνιμες εγκαταστάσεις ανεμοφράκτη για εργοτάξια, δρόμους και διαδρόμους αυτοκινητοδρόμων.

Πώς να επιλέξετε ένα σύστημα καταστολής ανεμοφράκτη και σκόνης

Για ναυπηγεία άνθρακα και βαριές βιομηχανικές εγκαταστάσεις:Εξετάστε μόνιμα διάτρητα μεταλλικά πάνελ με πορώδες 30% και ύψη κορυφής 75 mm για βέλτιστη απόδοση ανεμοφράκτη. Επιλέξτε γαλβανισμένο υπόστρωμα ή κράμα Al-Mg με ηλεκτροστατική βαφή πούδρας για μακροχρόνια αντοχή στη διάβρωση.

Για λιμενικούς τερματικούς σταθμούς και παράκτιες περιοχές:Επιλέξτε πάνελ από κράμα Al-Mg ή ανοξείδωτο χάλυβα με υψηλή αντοχή στη διάβρωση. Εξετάστε τους υπολογισμούς ύψους φραγμού και φορτίου ανέμου σύμφωνα με τους τοπικούς σχεδιαστικούς κώδικες.

Για προσωρινά εργοτάξια ή βραχυπρόθεσμη αποθήκευση:Το εύκαμπτο υφαντό πλέγμα HDPE είναι ελαφρύ, γρήγορο στην εγκατάσταση και οικονομικά αποδοτικό. Βεβαιωθείτε ότι περιλαμβάνονται σταθεροποιητές UV και επιβραδυντικά φλόγας για ανθεκτικότητα σε εξωτερικούς χώρους.

Για εργασίες με υψηλή παραγωγή σκόνης:Συνδυάστε φράγματα ανεμοφράκτη με σύστημα ψεκασμού και κάλυψη υλικού για να επιτύχετε τη μέγιστη καταστολή, όπως αποδείχθηκε στο έργο Fangchenggang.

Γιατί να επιλέξετε πλέγμα καταστολής ανεμοφράκτη και σκόνης;

Αναζητάτε μια αποτελεσματική, αξιόπιστη λύση για τον έλεγχο της σκόνης σε υπαίθριες αυλές αποθήκευσης υλικού χύδην; Πλέγμα καταστολής του ανεμοφράκτη και της σκόνης, που διατίθεται σε διάτρητα μεταλλικά πάνελ ή υφαντό πλέγμα υψηλής πολυμερούς, έχει επικυρωθεί μέσω εκτεταμένων έργων, συμπεριλαμβανομένων των δοκιμών αεροδυναμικής σήραγγας και της εγκατάστασης 14 km στο λιμάνι Fangchenggang. Το πλέγμα μονής στρώσης επιτυγχάνει ποσοστό καταστολής σκόνης 65%–85%, ενώ το δίχτυ διπλής στρώσης υπερβαίνει το 95%, μειώνοντας την ταχύτητα του ανέμου κατά 70%–90% εντός της προστατευμένης ζώνης.
Τα μεταλλικά πάνελ ταιριάζουν σε μόνιμες εγκαταστάσεις υψηλών προδιαγραφών, ενώ το εύκαμπτο υφαντό πλέγμα καλύπτει τις ανάγκες προσωρινών χώρων μεγάλης κλίμακας. Ηλεκτροστατική επίστρωση πούδρας ή θεραπείες ανθεκτικές στην υπεριώδη ακτινοβολία εξασφαλίζουν αντοχή στις καιρικές συνθήκες και μακροζωία. Επιλέγοντας πλέγμα ανεμοφράκτη και καταστολής σκόνης από τη SENBO, αποκτάτε μια δοκιμασμένη, ευέλικτη λύση που δημιουργεί ένα ορατό πράσινο φράγμα, καταστέλλοντας αποτελεσματικά τη σκόνη και διασφαλίζοντας τη συμμόρφωση με τα περιβαλλοντικά πρότυπα εκπομπών.

Συχνές Ερωτήσεις

1. Ποιο είναι το βέλτιστο πορώδες για ένα πάνελ καταστολής ανεμοφράκτη και σκόνης;

Με βάση τις αναφερόμενες δοκιμές της αεροσήραγγας, ένα πορώδες 30% παρήγαγε την υψηλότερη απόδοση ανεμοφράκτη κάτω από τις συνθήκες δοκιμής. Ωστόσο, η βέλτιστη τιμή μπορεί να ποικίλλει ανάλογα με την τοπική ταχύτητα ανέμου, το ύψος του φράγματος και τη διάταξη της τοποθεσίας. Η ομάδα μηχανικών μας μπορεί να βοηθήσει με υπολογισμούς για συγκεκριμένο χώρο.

2. Πόσο ύψος πρέπει να είναι το φράγμα του ανεμοφράκτη σε σχέση με το απόθεμα;

Τυπικά, το ύψος του φραγμού θα πρέπει να είναι 1,2 έως 1,5 φορές το ύψος του αποθέματος για αποτελεσματική προστασία. Για παράδειγμα, εάν το απόθεμα έχει ύψος 10 μέτρα, το φράγμα θα πρέπει να είναι 12 έως 15 μέτρα. Οι δοκιμές της αεροσήραγγας δείχνουν ότι η αποτελεσματική προστατευμένη απόσταση μπορεί να φτάσει έως και 16 φορές το ύψος φράγματος υπό ιδανικές συνθήκες.

3. Ποια είναι η διαφορά μεταξύ των διάτρητων μεταλλικών πάνελ και του εύκαμπτου υφαντού πλέγματος;

Τα διάτρητα μεταλλικά πάνελ είναι άκαμπτα, ανθεκτικά στη φωτιά και κατάλληλα για μόνιμες εγκαταστάσεις σε βιομηχανικά περιβάλλοντα με ισχυρούς ανέμους ή βαριά. Το εύκαμπτο υφαντό πλέγμα είναι ελαφρύ, γρήγορο στην εγκατάσταση και πιο οικονομικό για προσωρινές ή μεγάλης κλίμακας εφαρμογές. Και οι δύο μπορούν να επιτύχουν παρόμοιους ρυθμούς καταστολής της σκόνης όταν είναι σωστά διαμορφωμένες.

4. Μπορεί το πλέγμα του ανεμοφράκτη να χρησιμοποιηθεί σε παράκτια ή εξαιρετικά διαβρωτικά περιβάλλοντα;

Ναί. Για παράκτιες περιοχές, προτείνουμε διάτρητα πάνελ από κράμα Al-Mg ή ανοξείδωτο χάλυβα με κατάλληλη επίστρωση πούδρας. Για εύκαμπτο πλέγμα, βεβαιωθείτε ότι περιέχει σταθεροποιητές UV και αντιγηραντικά πρόσθετα. Τα πάνελ που έχουν τοποθετηθεί σε παράκτιες περιοχές δεν έχουν παρουσιάσει σημαντική διάβρωση μετά από τρία χρόνια λειτουργίας.

5. Παρέχετε καθοδήγηση εγκατάστασης ή τεχνική υποστήριξη;

Ναι, προσφέρουμε τεχνικές συμβουλές σχετικά με τη διάταξη φραγμού, τον δομικό σχεδιασμό και την εγκατάσταση. Η ομάδα μας μπορεί να παρέχει υπολογισμούς φορτίου ανέμου, λεπτομέρειες σύνδεσης και επιτόπου καθοδήγηση κατόπιν αιτήματος.

6. Ποιες πληροφορίες πρέπει να δώσω για μια προσφορά;

Καταχωρίστε την τοποθεσία της τοποθεσίας, την κατεύθυνση του ανέμου που επικρατεί, τις διαστάσεις των αποθεμάτων, το απαιτούμενο ύψος φράγματος, την προτίμηση υλικού (μέταλλο ή HDPE) και τυχόν ειδικές απαιτήσεις περιβαλλοντικής ή εκτίμησης πυρκαγιάς. Η ομάδα μας θα ετοιμάσει μια λεπτομερή πρόταση και προσφορά.
