Μεταλλική λαμαρίνα στέγης

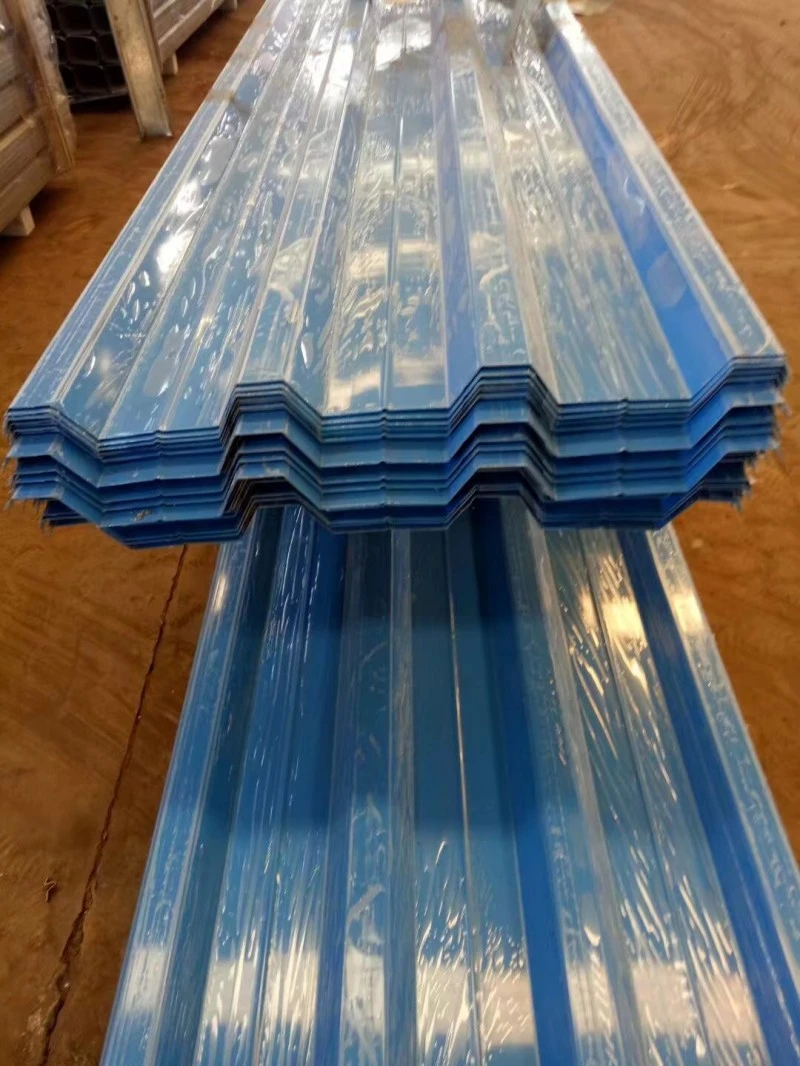

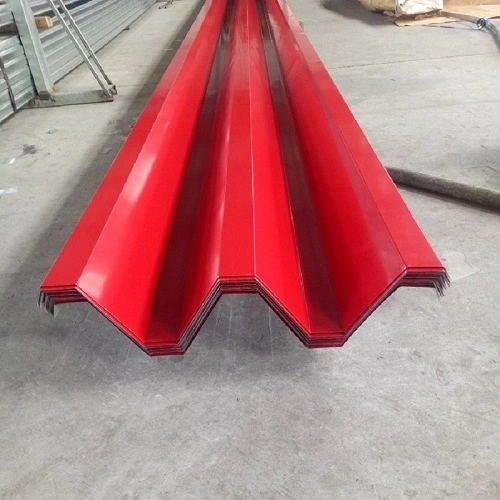

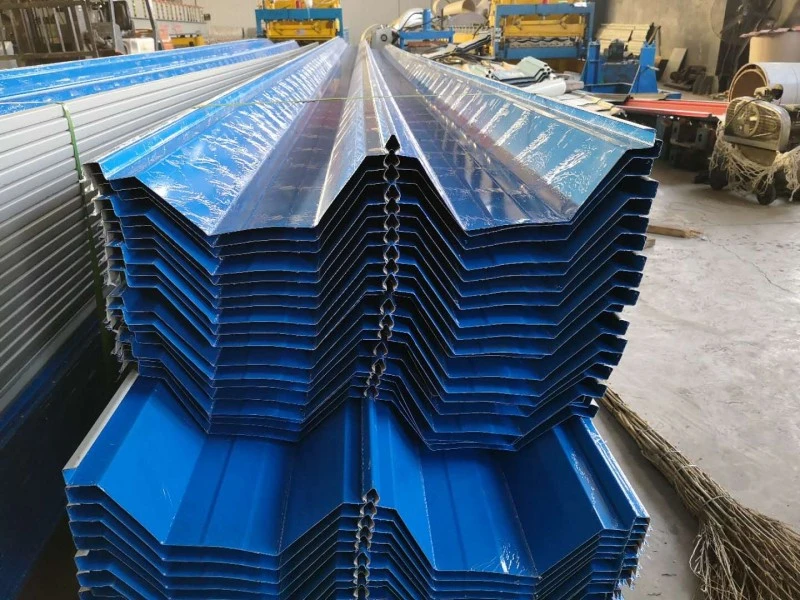

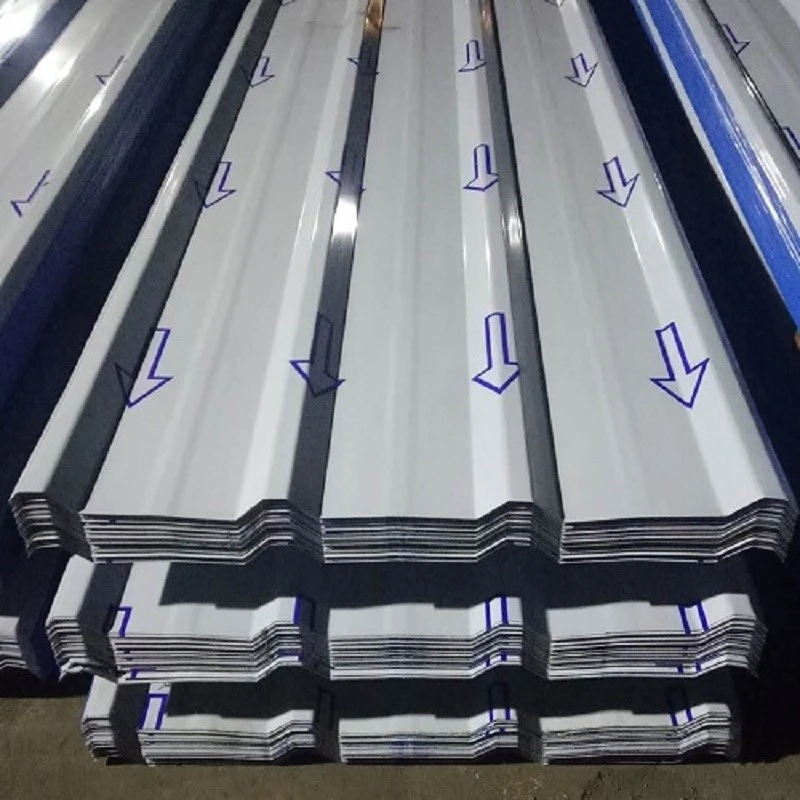

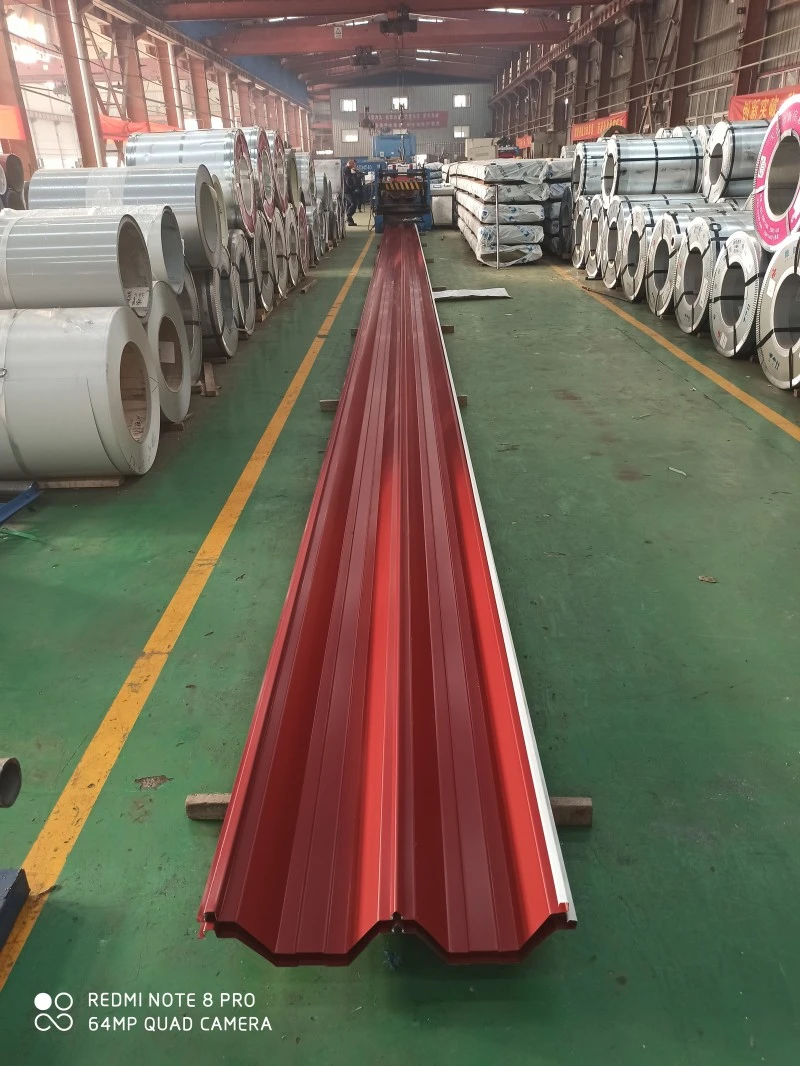

Τα μεταλλικά φύλλα οροφής διαμορφώνονται σε ρολό από πηνία χάλυβα ή κράματος σε κυματοειδές προφίλ που χρησιμοποιούνται για επένδυση οροφής και τοίχων. Τα υλικά του πηνίου περιλαμβάνουν γαλβανισμένο εν θερμώ χάλυβα, χάλυβα με επίστρωση Al-Zn, προβαμμένο χάλυβα, κράμα αλουμινίου-μαγνήσιου-μαγγανίου και ανοξείδωτο χάλυβα. Το κυματοειδές προφίλ αυξάνει την ακαμψία κάμψης κατά μήκος της κατεύθυνσης της πλευράς, επιτρέποντας σε λεπτά φύλλα από 0,5 mm έως 1,5 mm να μεταφέρουν φορτία οροφής. Η SENBO προμηθεύει αυτά τα πάνελ με πιστοποιητικά υλικού και αρχεία επιθεώρησης προφίλ, και η διαδικασία παραγωγής περιλαμβάνει τακτικούς ελέγχους στη γεωμετρία των νευρώσεων, το πάχος του φύλλου και την κατάσταση της επίστρωσης.

Επιλογές Βασικού Υλικού

• Γαλβανισμένος εν θερμώ χάλυβας:Ποιότητες όπως DX51D+Z με επίστρωση ψευδαργύρου διπλής όψης από 40 g/m² έως 275 g/m².
• Χάλυβας με επίστρωση Al-Zn:Επικάλυψη AZ150 για βελτιωμένη αντοχή στη διάβρωση σε μέτρια έως σοβαρά περιβάλλοντα.
• Προβαμμένος χάλυβας:Διατίθεται με επιστρώσεις πολυεστέρα ή PVDF για αντοχή στο χρώμα και στις καιρικές συνθήκες.
• Κράμα αλουμινίου-μαγνήσιου-μαγγανίου:Βαθμός AA3004 με διάρκεια ζωής άνω των 50 ετών και μικρότερο βάρος από τον χάλυβα.
• Ανοξείδωτο ατσάλι:Οι φερριτικές ποιότητες όπως το 445J2 χρησιμοποιούνται όπου απαιτείται υψηλή αντοχή στον αέρα και απόδοση διάβρωσης.

Κατασκευή Συστήματος

Ένα πλήρες σύστημα μεταλλικής στέγης χρησιμοποιεί συνήθως πολλαπλά στρώματα. Μια οροφή τερματικού αεροδρομίου με εξωτερικό φύλλο από ανοξείδωτο χάλυβα μπορεί να περιλαμβάνει από κάτω προς τα πάνω: γαλβανισμένες πρωτεύουσες τεγίδες, διάτρητο φύλλο βάσης με επίστρωση Al-Zn, στρώμα ελέγχου ατμών, ηχοαπορροφητικός πετροβάμβακας, γαλβανισμένες δευτερεύουσες τεγίδες, θερμομονωτικό πετροβάμβακα, γαλβανισμένο χάλυβα, αδιάβροχο στεγανοποιητικό φύλλο TPO αφρός, το πάνελ οροφής από ανοξείδωτο χάλυβα και ένα καπάκι από ανοξείδωτο χάλυβα. Αυτό το συγκρότημα συνδυάζει δομική υποστήριξη, θερμικό έλεγχο, διαχείριση αέρα και ατμού, ακουστική απόδοση και προστασία από τις καιρικές συνθήκες.

Μέθοδοι Σύνδεσης

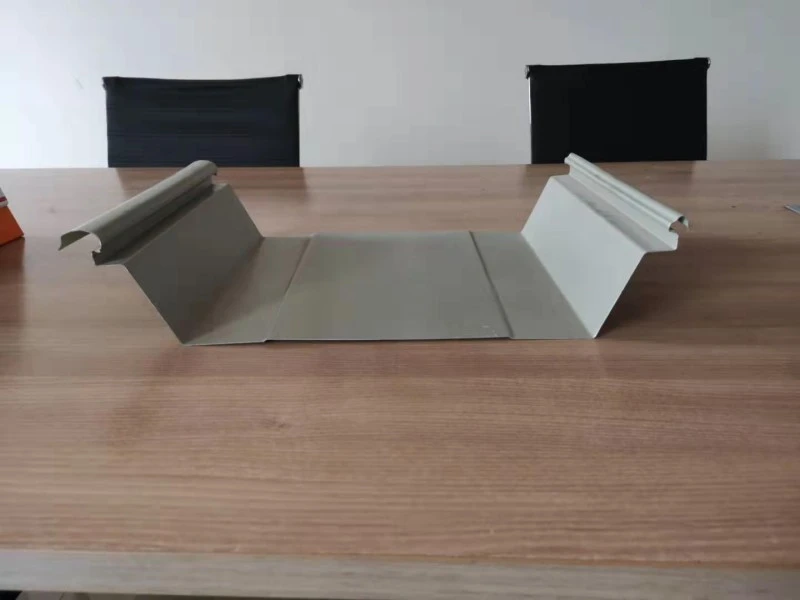

• Συμπλοκή όρθιας ραφής:Οι άκρες του πάνελ είναι μηχανικά ραμμένες, συχνά με στεγανωτικό προ-εφαρμοσμένο στη ραφή.
• Συνεχής συγκόλληση:Τα πάνελ από ανοξείδωτο χάλυβα ενώνονται σε όλο το μήκος της ραφής με συγκόλληση.
• Κλειστό κούμπωμα:Τα επικαλυπτόμενα πάνελ στερεώνονται με εκτεθειμένους συνδετήρες, που χρησιμοποιούνται κυρίως για δευτερεύουσες εφαρμογές ή εφαρμογές χαμηλής κλίσης.

Τεχνικές Προδιαγραφές

Επαλήθευση απόδοσης από ολοκληρωμένα έργα

1. Ικανότητα ανύψωσης ανέμου

Η συνεχώς συγκολλημένη οροφή από ανοξείδωτο χάλυβα στον τερματικό σταθμό 3 του διεθνούς αεροδρομίου Guangzhou Baiyun υποβλήθηκε σε δοκιμές αεροδυναμικής σήραγγας και στατικής ανύψωσης. Η καταγεγραμμένη χωρητικότητα ήταν 18,2 kPa, που αντιστοιχεί σε τυφώνα της κατηγορίας 17. Για σύγκριση, οι συμβατικές οροφές όρθιας ραφής από αλουμίνιο-μαγνήσιο-μαγγάνιο τυπικά αντέχουν στις συνθήκες της κατηγορίας 12. Το στάδιο του Πολιτιστικού και Αθλητικού Κέντρου Greater Bay Area χρησιμοποιεί ένα ενσωματωμένο σύστημα οροφής από ανοξείδωτο χάλυβα συνεχώς συγκολλημένο και έφτασε τα 21 kPa σε εργαστηριακές δοκιμές. Η προσέγγιση συνεχούς συγκόλλησης εξαλείφει τη ραφή αλληλασφάλισης ως αδύναμο σημείο και βελτιώνει τη συνολική αντίσταση ανύψωσης.

2. Στεγανοποίηση και Αεροστεγανότητα

Τα συστήματα όρθιας ραφής επιτυγχάνουν στεγανότητα στις καιρικές συνθήκες μέσω μηχανικά κλειδωμένων ραφών με προ-εφαρμοσμένο στεγανωτικό στην ένωση. Τα συγκολλημένα συστήματα ανοξείδωτου χάλυβα χρησιμοποιούν συγκόλληση πλήρους μήκους για να δημιουργήσουν μια συνεχή επιφάνεια χωρίς ανοίγματα ραφών. Στο Πολιτιστικό και Αθλητικό Κέντρο Greater Bay Area, ο σχεδιασμός της αποχέτευσης περιελάμβανε βελτιστοποιημένες υδρορροές και τοίχους συγκράτησης νερού. Μια εύκαμπτη μεμβράνη διπλής στρώσης χρησιμοποιήθηκε κάτω από τη μεταλλική επιφάνεια για να αποφευχθεί η διείσδυση των συνδετήρων μέσω του στρώματος στεγανοποίησης.

3. Διαχείριση θερμικής κίνησης

Η θερμική διαστολή και συστολή πρέπει να προσαρμόζονται σε μεγάλες διαδρομές οροφής. Στον τερματικό σταθμό 3 του αεροδρομίου Guangzhou Baiyun, οι συγκολλημένες συνδέσεις συνεργάζονται με εγκάρσιες αυλακώσεις στο προφίλ του πίνακα για την απορρόφηση της θερμικής καταπόνησης. Αυτή η προσέγγιση βοηθά στη διατήρηση της δομικής ακεραιότητας της οροφής με την πάροδο του χρόνου και μειώνει τον κίνδυνο ρωγμών κόπωσης σε σταθερά σημεία.

4. Αποτελεσματικότητα Κατασκευής

Το Πολιτιστικό και Αθλητικό Κέντρο Greater Bay Area χρησιμοποίησε μια σπονδυλωτή στρατηγική για τη δομή της οροφής κάτω από τη στεγανωτική μεμβράνη. Η οροφή των 78.000 m² χωρίστηκε σε 878 μονάδες, οι οποίες συναρμολογήθηκαν και συγκολλήθηκαν στο έδαφος και στη συνέχεια ανυψώθηκαν στη θέση τους. Αυτή η μέθοδος αύξησε την απόδοση εγκατάστασης κατά 30% και διατήρησε τα απορρίμματα υλικών κοντά στο 2%, ιδιαίτερα ευεργετικά για περίπλοκες γεωμετρίες καμπύλης στέγης.

Σημειώσεις σχεδίασης και εγκατάστασης

• Επαληθεύστε το σύστημα τεγίδας στήριξης για ευθυγράμμιση, απόσταση και χωρητικότητα φόρτωσης πριν από την τοποθέτηση του πίνακα.
• Χρησιμοποιήστε ιμάντες ανύψωσης με προστασία άκρων για να αποφύγετε την παραμόρφωση του πάνελ κατά την ανύψωση.
• Για συστήματα όρθιας ραφής, επιβεβαιώστε την εμπλοκή της ραφής και την ευθυγράμμιση του κλιπ πριν από την τελική μηχανική ραφή.
• Για συγκολλημένα συστήματα, διατηρήστε την περιοχή εργασίας καθαρή και στεγνή και ακολουθήστε τις κατάλληλες διαδικασίες συγκόλλησης για ανοξείδωτο χάλυβα.
• Προστατέψτε τις ολοκληρωμένες επιφάνειες στέγης από την κυκλοφορία των κατασκευών και την πτώση των συντριμμιών. προγραμματίστε επιθεωρήσεις μετά από μεγάλα καιρικά φαινόμενα.
• Συντονίστε τις διεισδύσεις οροφής και τις λεπτομέρειες των άκρων πριν από την εγκατάσταση του πάνελ για να αποφύγετε τροποποιήσεις πεδίου μετά τη σφράγιση της οροφής.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά δοκιμής μύλου για το βασικό μέταλλο, αναφορές πάχους επίστρωσης και ελέγχους διαστάσεων προφίλ πάνελ. Για έργα με συγκεκριμένες απαιτήσεις φορτίου ανέμου, θα πρέπει να είναι διαθέσιμες αναφορές δοκιμών ανύψωσης ανέμου για την ακριβή διαμόρφωση του συστήματος. Οι επιτόπιες επιθεωρήσεις παραλαβής θα πρέπει να επαληθεύουν τις ποιότητες υλικών, τα μήκη του πάνελ, τα προφίλ νευρώσεων και την κατάσταση της επιφάνειας πριν από την έναρξη της εγκατάστασης.

Θέματα Επιλογής

• Αξιολογήστε τη θέση του κτιρίου και σχεδιάστε την ταχύτητα ανέμου πριν επιλέξετε τον τύπο του συστήματος στέγης.
• Επιβεβαιώστε την κλίση της οροφής και τη διάταξη αποστράγγισης για να διασφαλίσετε την αποτελεσματική απομάκρυνση του νερού και να αποφύγετε τη συσσώρευση.
• Λάβετε υπόψη την περιβαλλοντική έκθεση, συμπεριλαμβανομένου του ψεκασμού αλατιού, των βιομηχανικών ρύπων και των επιπέδων υπεριώδους ακτινοβολίας, όταν επιλέγετε βασικό υλικό και επίστρωση.
• Για πολύπλοκες γεωμετρίες, συμμετάσχετε έγκαιρα τον προμηθευτή του συστήματος οροφής για να ελέγξετε τα όρια κατασκευής πάνελ και τις επιλογές αρθρωτής κατασκευής.
• Εξετάστε την πρόσβαση στη συντήρηση και τις μελλοντικές ανάγκες σε εξοπλισμό στέγης κατά το στάδιο του σχεδιασμού.

FAQ

Ποια μέθοδος σύνδεσης είναι πιο αξιόπιστη για παράκτιες τοποθεσίες με ισχυρό άνεμο;

Η συνεχής συγκόλληση πάνελ από ανοξείδωτο χάλυβα προσφέρει την υψηλότερη μετρημένη αντίσταση ανύψωσης ανέμου και συχνά καθορίζεται για περιοχές που είναι επιρρεπείς σε τυφώνες. Τα συστήματα όρθιας ραφής μπορούν επίσης να έχουν καλή απόδοση όταν οι λεπτομέρειες ραφής και κλιπ ενισχύονται σύμφωνα με τα δεδομένα δοκιμής αεροδυναμικής σήραγγας ή ανύψωσης.

Πώς χειρίζεται το σύστημα οροφής τη θερμική κίνηση σε επιμήκεις πίνακες;

Τα συστήματα όρθιας ραφής χρησιμοποιούν συρόμενα κλιπ που επιτρέπουν την κίνηση κατά μήκος της κλίσης της οροφής. Τα συγκολλημένα συστήματα μπορεί να ενσωματώνουν εγκάρσιες αυλακώσεις ή αρμούς διαστολής. Η συγκεκριμένη μέθοδος θα πρέπει να επιβεβαιωθεί από τον σχεδιαστή του συστήματος στέγης με βάση τη γεωμετρία του κτιρίου και το εύρος θερμοκρασίας.

Ποια είναι η τυπική απαίτηση συντήρησης για μια μεταλλική στέγη;

Οι περιοδικές επιθεωρήσεις θα πρέπει να ελέγχουν για χαλαρούς συνδετήρες, κατεστραμμένα πάνελ, φραγμένες οδούς αποστράγγισης και κατάσταση στεγανοποιητικού σε διεισδύσεις. Τα συστήματα όρθιας ραφής και συγκολλημένων συστημάτων γενικά απαιτούν λιγότερη συντήρηση από τις οροφές με εκτεθειμένο συνδετήρα επειδή οι συνδετήρες δεν εκτίθενται άμεσα στις καιρικές συνθήκες.

Μπορεί να τοποθετηθεί μεταλλική στέγη πάνω από υπάρχουσα στέγη;

Σε ορισμένες περιπτώσεις, μια νέα μεταλλική στέγη μπορεί να τοποθετηθεί πάνω από μια υπάρχουσα στέγη, εάν η κατασκευή μπορεί να υποστηρίξει το προστιθέμενο φορτίο και η υπάρχουσα επιφάνεια είναι συμβατή. Ένας δομικός μηχανικός πρέπει να αξιολογήσει τις υπάρχουσες συνθήκες και να επιβεβαιώσει ότι οι λεπτομέρειες προσάρτησης είναι κατάλληλες.
