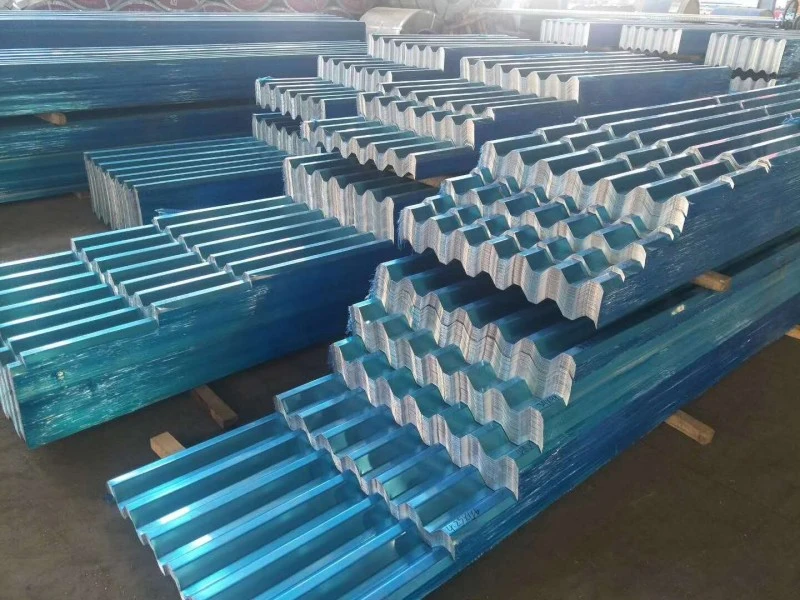

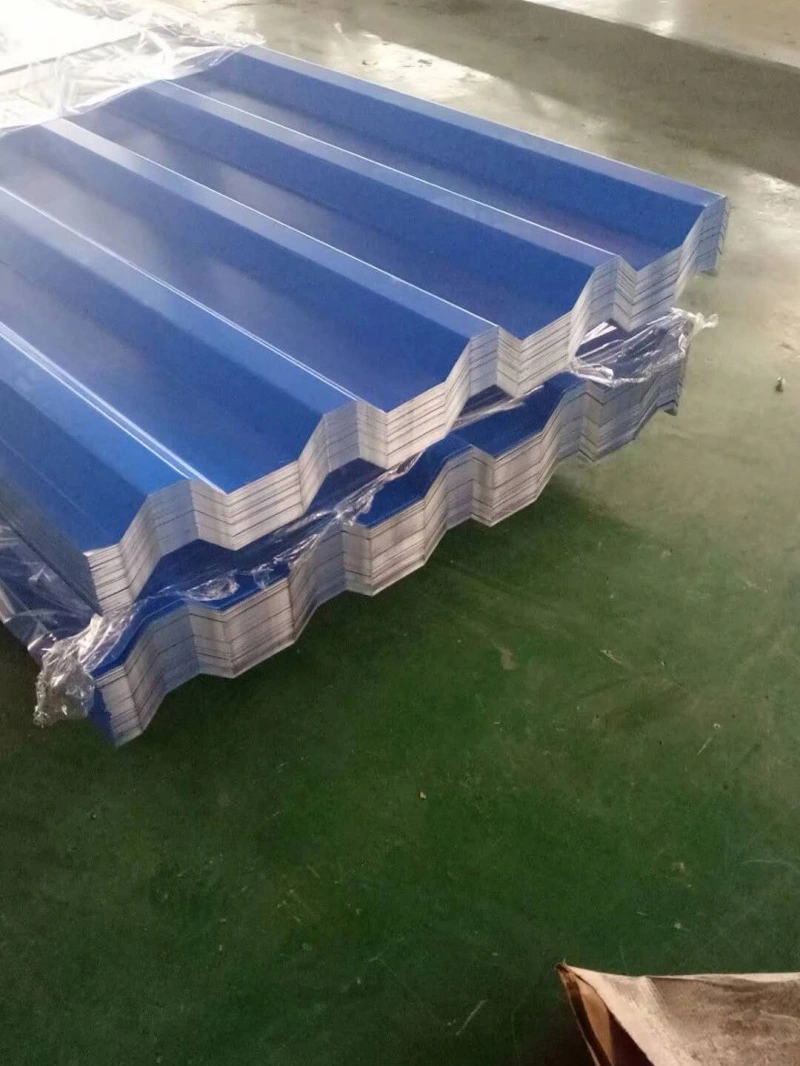

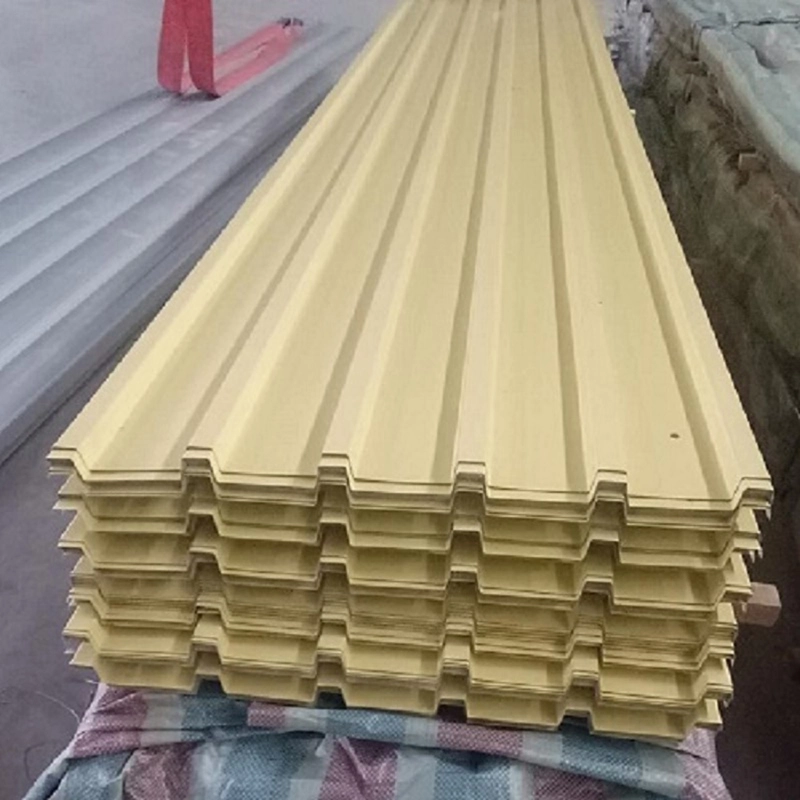

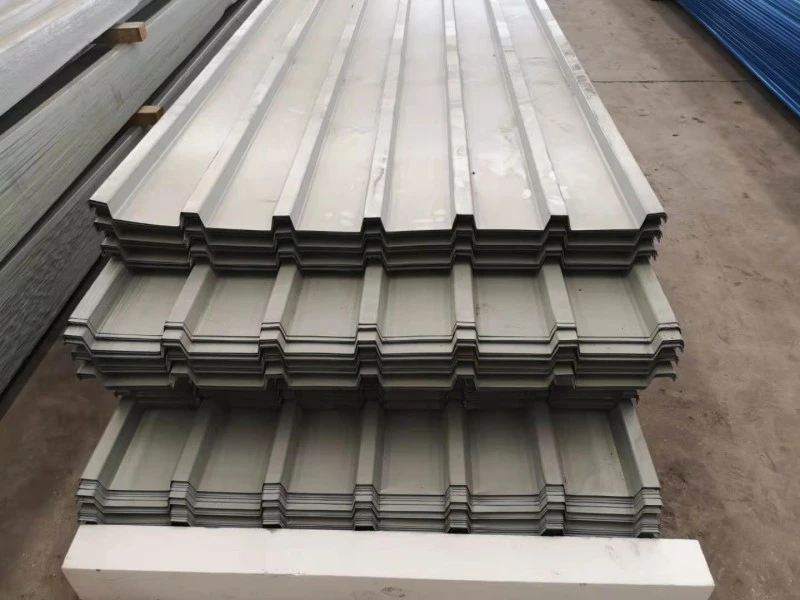

Φύλλο στέγης από χάλυβα με έγχρωμη επίστρωση

Τα φύλλα στέγης από χάλυβα με έγχρωμη επίστρωση από προβαμμένο χαλύβδινο πηνίο διαμορφώνονται με κρύο ρολό που διαμορφώνεται σε κυματοειδές προφίλ. Κάθε φύλλο συνδυάζει έναν πυρήνα από χάλυβα, μια μεταλλική επίστρωση και στις δύο πλευρές και ένα σκληρυμένο οργανικό φινίρισμα. Το βασικό μέταλλο είναι συνήθως Q235B ή DX51D και το προστατευτικό μεταλλικό στρώμα μπορεί να είναι ψευδάργυρος ή αλουμίνιο-ψευδάργυρος με βάρος επικάλυψης από 40 g/m² έως 275 g/m² ανά πλευρά. Το σύστημα βαφής περιλαμβάνει συνήθως ένα αστάρι και μια τελική επίστρωση από πολυεστέρα τουλάχιστον 20 μm, ενώ το PVDF προορίζεται για χώρους με ισχυρότερη έκθεση στην υπεριώδη ακτινοβολία ή ψεκασμό αλατιού. Η SENBO πραγματοποιεί εισερχόμενους ελέγχους για το πάχος του πηνίου και το βάρος της επίστρωσης και οι γραμμές διαμόρφωσης κυλίνδρων έχουν ρυθμιστεί για να επαληθεύουν τη γεωμετρία των νευρώσεων και το πραγματικό πλάτος κατά την παραγωγή.

Κοινά προφίλ και διαστάσεις

• YX35-125-750:Ύψος νευρώσεων 35 mm, απόσταση πλευρών 125 mm, ενεργό πλάτος 750 mm.
• YX25-210-840:Ύψος νευρώσεων 25 mm, απόσταση πλευρών 210 mm, ενεργό πλάτος 840 mm.
• YX15-225-900:Ύψος νευρώσεων 15 mm, απόσταση πλευρών 225 mm, ενεργό πλάτος 900 mm.

Το μήκος του φύλλου κόβεται κατά παραγγελία και είναι δυνατά συνεχόμενα μήκη όταν το επιτρέπει η μεταφορά. Η επιλογή του προφίλ επηρεάζει τη χωρητικότητα του ανοίγματος, τη συμπεριφορά αποστράγγισης και την εμφάνιση.

Πίνακας παραμέτρων

Δεδομένα δοκιμής και ανατροφοδότηση έργου

Μηχανική Συμπεριφορά

Το υπόστρωμα πρέπει να παρουσιάζει αντοχή σε εφελκυσμό τουλάχιστον 270 MPa. Για το YX35-125-750, η αντοχή σε θλίψη είναι περίπου 200 MPa, η οποία είναι επαρκής για μη φέροντες και δευτερεύοντες δομικούς φακέλους. Η διακύμανση του πάχους ελέγχεται στα ±0,02 mm και η επιπεδότητα περιορίζεται στα 3 mm ανά μέτρο για να αποφευχθεί η κατακράτηση νερού στην τελική οροφή.

Αντοχή σε πρόσφυση και διάβρωση

Η δοκιμή εγκάρσιας τομής απαιτεί η περιοχή αποκόλλησης της επίστρωσης να παραμένει στο 5%. Η απόδοση ψεκασμού αλατιού προσδιορίζεται συνήθως ως μη κόκκινη σκουριά μετά από 500 ώρες για τυπικό υλικό. Τα υψηλότερα βάρη επίστρωσης ψευδαργύρου βελτιώνουν αυτό το αποτέλεσμα. Η πραγματική απαίτηση θα πρέπει να ταιριάζει με τη θέση του έργου και την κατηγορία ατμοσφαιρικής διάβρωσης.

Αποχέτευση Νερού

Το κυματοειδές σχήμα διοχετεύει το νερό της βροχής μέσα από τις γούρνες στις μαρκίζες. Οι αρμοί επικάλυψης σφραγίζονται με αδιάβροχες ροδέλες και στεγανωτικό. Συνιστάται ελάχιστη κλίση 5%. Η σωστή ευθυγράμμιση της τεγίδας και η τοποθέτηση του συνδετήρα βοηθούν στην αποφυγή λίκνων και διαρροών.

Παράδειγμα θερμικής απόδοσης

Ένα πιλοτικό έργο στην περιοχή Chongming της Σαγκάης εφάρμοσε μια θερμομονωτική επίστρωση πάνω από την υπάρχουσα έγχρωμη στέγη από χάλυβα. Μετά την επεξεργασία, η θερμοκρασία της επιφάνειας μειώθηκε από 63°C σε 33°C και η εσωτερική θερμοκρασία μειώθηκε κατά περίπου 8°C. Ενώ η επίστρωση μόνωσης παρείχε το κύριο πλεονέκτημα, η θήκη δείχνει πώς το μεταλλικό φύλλο μπορεί να συνδυαστεί με πρόσθετες επιφανειακές επεξεργασίες για εξοικονόμηση ενέργειας.

Ταχύτητα Εγκατάστασης

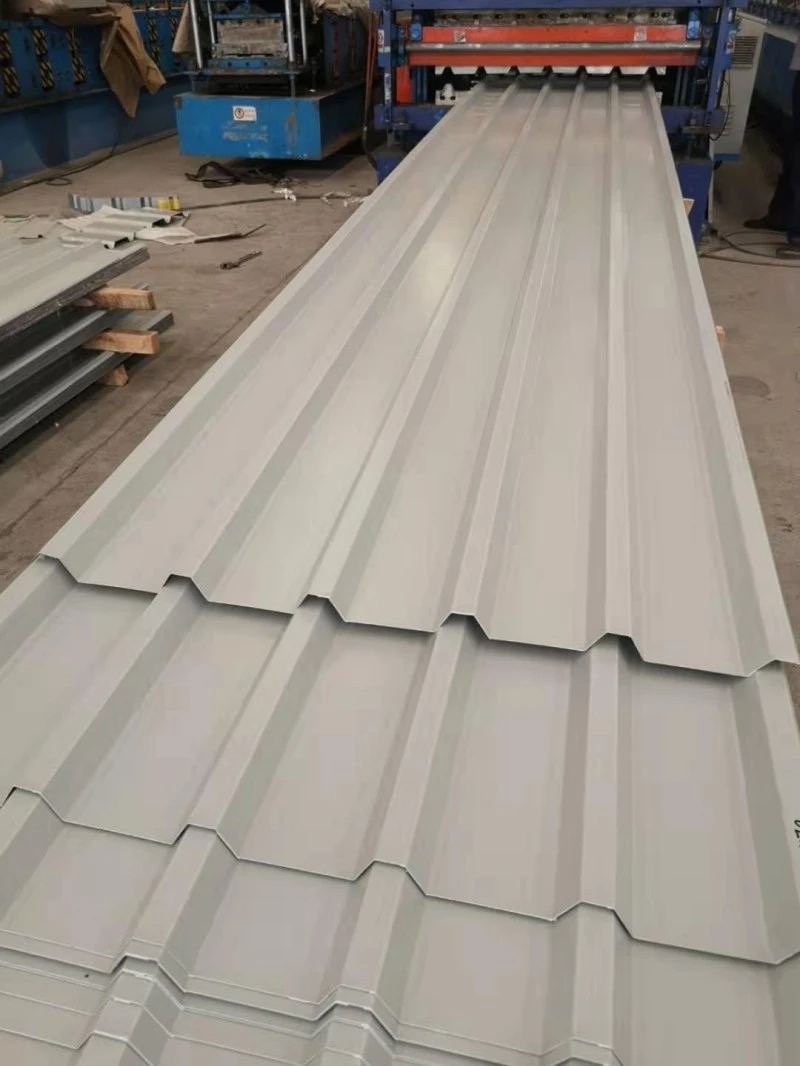

Τα φύλλα που παράγονται στο εργοστάσιο μπορούν να τοποθετηθούν γρήγορα στον χώρο. Η ημερήσια απόδοση από τη διαμόρφωση κυλίνδρων μπορεί να φτάσει τα 3.000 μέτρα. Όταν συνδυάζονται με χαλύβδινο σκελετό, οι στέγες στέγης και αποθήκης μπορούν να ολοκληρωθούν σε σύντομο χρονικό διάστημα. Τα μακριά φύλλα μειώνουν τον αριθμό των τελικών γύρων, γεγονός που μειώνει επίσης τα πιθανά σημεία διαρροής.

Σημειώσεις σχεδίασης και εγκατάστασης

• Διατηρήστε τα πηνία και τα φύλλα στεγνά πριν την εγκατάσταση. Η αποθήκευση σε εξωτερικούς χώρους απαιτεί απόσταση από το έδαφος και αναπνεύσιμο κάλυμμα για την αποφυγή συμπύκνωσης.
• Χρησιμοποιήστε εργαλεία κοπής που δεν παράγουν υψηλή θερμότητα. Τα ψαλίδια και τα ψαλίδια προτιμώνται από τους λειαντικούς δίσκους.
• Ακουμπήστε αμέσως τις κομμένες άκρες και τις γρατσουνιές με ένα συμβατό χρώμα επισκευής.
• Επιλέξτε συνδετήρες και ροδέλες που είναι συμβατά με την επίστρωση για να ελαχιστοποιήσετε τη γαλβανική διάβρωση.
• Ακολουθήστε τις καθορισμένες λεπτομέρειες πλευρικού και τελικού γύρου. Σε περιοχές με δυνατό άνεμο, αυξήστε την πυκνότητα του συνδετήρα κοντά σε άκρες και κορυφογραμμές.
• Ελέγξτε την απόσταση και την ευθυγράμμιση των τεγίδων πριν τοποθετήσετε τα φύλλα. Οι κακώς ευθυγραμμισμένες τεγίδες μπορεί να προκαλέσουν ορατή κυματισμό και να πιέσουν τα πλευρά.

Ερωτήσεις από Έργα

Τι κλίση χρειάζεται για στέγη χωρίς στεγανωτική μεμβράνη;

Μια κλίση 5% ή μεγαλύτερη είναι χαρακτηριστική για προφίλ μονής επιδερμίδας. Σε ειδικές περιπτώσεις μπορούν να χρησιμοποιηθούν χαμηλότερες κλίσεις, αλλά πρέπει να σχεδιαστούν και να επανεξεταστούν πρόσθετα μέτρα στεγανοποίησης και αποστράγγισης από τον μηχανικό του έργου.

Πώς επιλέγω το βάρος επίστρωσης ψευδαργύρου;

Θα πρέπει πρώτα να αξιολογηθεί η κατηγορία ατμοσφαιρικής διαβρωτικότητας του χώρου. Οι ήπιες αγροτικές περιοχές μπορεί να είναι καλές με 40 g/m² έως 90 g/m². Οι παράκτιες ή βιομηχανικές ζώνες απαιτούν συχνά 150 g/m² ή περισσότερο, ή μια επίστρωση αλουμινίου-ψευδαργύρου με ισοδύναμη απόδοση.

Μπορούν τα φύλλα να τοποθετηθούν σε καμπύλες στέγες;

Ορισμένα προφίλ μπορούν να είναι κυρτά σε μεγάλη ακτίνα. Η ελάχιστη ακτίνα εξαρτάται από το ύψος της νεύρωσης, το πάχος του φύλλου και την ευελιξία της επίστρωσης. Ο κατασκευαστής θα πρέπει να επιβεβαιώσει το όριο διαμόρφωσης πριν από την παραγγελία.

Τι προκαλεί τη χρωματική διακύμανση μεταξύ των παρτίδων;

Η χρωματική διακύμανση μπορεί να συμβεί όταν τα πηνία προέρχονται από διαφορετικές σειρές παραγωγής. Για μια μεγάλη στέγη ή τοίχο, είναι ασφαλέστερο να παραγγείλετε όλο το υλικό για την ίδια επιφάνεια από μία παρτίδα πηνίου. Όταν αυτό δεν είναι δυνατό, ζητήστε ανάγνωση χρώματος και ορίστε μια ανοχή, όπως ΔE ≤ 1,5.

Λίστα ελέγχου αγοράς και επιθεώρησης

• Επιβεβαιώστε την ποιότητα του υποστρώματος και το βάρος επίστρωσης στο πιστοποιητικό του μύλου πριν από την παραγωγή.
• Ζητήστε ένα δείγμα του πραγματικού χρώματος βαφής και εγκρίνετέ το πριν από την κοπή του πηνίου.
• Ελέγξτε το πάχος του φύλλου, το ύψος της νεύρωσης και το πραγματικό πλάτος κατά τη λήψη. Απορρίψτε υλικό εκτός ανοχής.
• Επιθεωρήστε την επίστρωση για γρατσουνιές, σπασίματα ή ανομοιόμορφο χρώμα. Μικρές ζημιές μπορούν να επισκευαστούν, αλλά μεγάλες περιοχές ζημιάς πρέπει να αντικατασταθούν.
• Εάν η οροφή πρέπει να πληροί έναν συγκεκριμένο βαθμό ανύψωσης ανέμου, ζητήστε δεδομένα δοκιμής ή υπολογισμούς για το επιλεγμένο προφίλ και διάταξη συνδετήρων.
• Για έργα όπου η απόδοση πυρκαγιάς προκαλεί ανησυχία, να θυμάστε ότι ένα μόνο μεταλλικό φύλλο είναι άκαυστο, αλλά το πλήρες συγκρότημα στέγης μπορεί να περιλαμβάνει εύφλεκτη μόνωση ή υπόστρωμα που πρέπει να αξιολογηθεί ξεχωριστά.
