Μεταλλικά Πάνελ Τοίχου

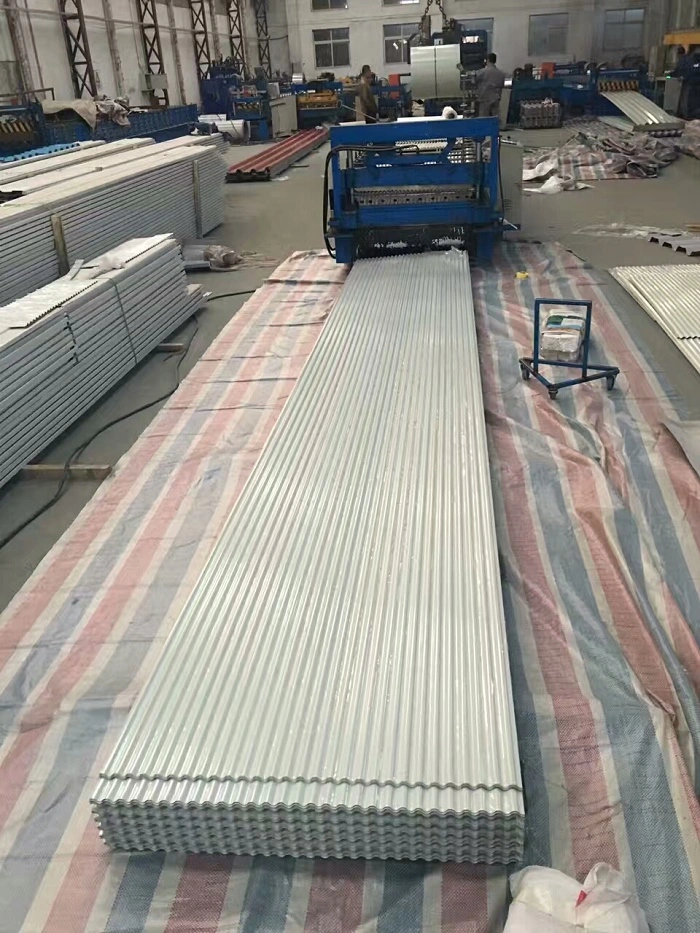

Τα μεταλλικά πάνελ τοίχου είναι φύλλα με προφίλ που χρησιμοποιούνται για εξωτερικούς χώρους κτιρίων. Παράγονται με μεταλλικά πηνία που σχηματίζουν ρολό ή με συγκόλληση μεταλλικών φύλλων σε μονωτικό πυρήνα. Οι κοινές εφαρμογές περιλαμβάνουν εξωτερικά περιβλήματα τοίχων, επένδυση τοίχων κουρτινών και εσωτερικά χωρίσματα σε βιομηχανικές εγκαταστάσεις, δημόσια κτίρια και χώρους μεγάλης κλίμακας. Η επιλογή του βασικού υλικού εξαρτάται από το περιβάλλον λειτουργίας και τις απαιτήσεις αντοχής. Η SENBO παράγει αυτά τα πάνελ σε αποκλειστικές γραμμές διαμόρφωσης ρολού, με εσωτερικούς ελέγχους ποιότητας που καλύπτουν το πάχος του υλικού, τις διαστάσεις του προφίλ και την πρόσφυση της επίστρωσης, κάτι που βοηθά στη διατήρηση σταθερής απόδοσης του προϊόντος σε όλες τις παρτίδες.

Επιλογές Βασικού Υλικού

• Γαλβανισμένο εν θερμώ φύλλο χάλυβα:Τυπικά βαθμός DX51D+Z. Το βάρος επίστρωσης ψευδαργύρου διπλής όψης κυμαίνεται από 40 g/m² έως 275 g/m². Κατάλληλο για γενικά βιομηχανικά κτίρια.
• Φύλλο χάλυβα Aluzinc (επικαλυμμένο με κράμα Al-Zn):Η επίστρωση περιέχει περίπου 55% αλουμίνιο και 43,5% ψευδάργυρο. Παρέχει 3 έως 5 φορές μεγαλύτερη αντίσταση στη διάβρωση από το τυπικό γαλβανισμένο φύλλο.
• Χρωματικά επικαλυμμένο φύλλο χάλυβα:Χρησιμοποιεί επιστρώσεις πολυεστέρα (PE) ή φθοράνθρακα (PVDF), συνδυάζοντας αντοχή στη διάβρωση με διακοσμητική εμφάνιση.
• Φύλλο από κράμα αλουμινίου:Πάχος από 1,5 mm έως 3,0 mm. Επιτυγχάνει βαθμολογία πυρκαγιάς κατηγορίας Α2. Ελαφρύ με υψηλή ακαμψία. Η διάρκεια ζωής συνήθως υπερβαίνει τα 20 χρόνια.

Κατηγορίες προϊόντων

• Μεταλλικό πάνελ τοίχου μονής επιδερμίδας:Μεταλλικό φύλλο με προφίλ μονής στρώσης. Χρησιμοποιείται για μη μονωμένους εξωτερικούς τοίχους ή διακοσμητικούς τοίχους κουρτινών.
• Μεταλλικό πάνελ τοίχου σάντουιτς:Περιέχει υλικό πυρήνα όπως πετροβάμβακας ή πολυουρεθάνη. Ενσωματώνει τη θερμομόνωση με το κέλυφος του κτιρίου.
• Σύστημα μεταλλικού τοίχου με κρυφό σύνδεσμο:Τα πάνελ συνδέονται με κρυφές αγκύλες. Δεν υπάρχουν ορατοί συνδετήρες στην επιφάνεια του πάνελ, με αποτέλεσμα μια καθαρή εμφάνιση.

Συστήματα Εγκατάστασης

• Εγκατάσταση Hook-on:Χρησιμοποιεί κανάλια γούνας και δομές γάντζων για την τοποθέτηση πάνελ από πάνω προς τα κάτω. Επιτρέπει την άμεση εγκατάσταση και αφαίρεση.
• Εξωτερική τοποθέτηση:Χρησιμοποιεί μηχανισμούς επέκτασης και σύνδεσης για να προσαρμόσει την απόσταση εγκατάστασης και να φιλοξενήσει διάφορα μεγέθη πάνελ.

Τεχνικές Προδιαγραφές

Δεδομένα Απόδοσης από Εφαρμογές Έργων

1. Αντίσταση στον άνεμο

Η αντίσταση στον αέρα είναι μια βασική μέτρηση απόδοσης για μεταλλικά πάνελ τοίχου σε παράκτιες περιοχές και περιοχές με ισχυρούς ανέμους. Το έργο Ανάπτυξης και Αξιοποίησης Φυσικών Αλκαλίων Alasan Tamusu βρίσκεται στην έρημο Γκόμπι κοντά στα σύνορα Κίνας-Μογγολίας. Η τοποθεσία έχει βασική ανεμοπίεση 0,6 kN/m² και το μέγιστο ύψος του κτιρίου φτάνει τα 61 μέτρα. Το έργο χρησιμοποιεί σύστημα μεταλλικών περιβλημάτων συνολικής επιφάνειας άνω των 400.000 m². Μέσω θεωρητικών υπολογισμών και δοκιμών ανύψωσης ανέμου σε κλίμακα 1:1, τα συστήματα πάνελ σάντουιτς τοίχου και οροφής πέτυχαν φέρουσα ικανότητα 5,2 kPa και 6,3 kPa αντίστοιχα. Η τοποθεσία παρέμεινε ανέπαφη παρά τις πολλές αμμοθύελλες κατά τη διάρκεια της κατασκευής.

2. Απόδοση Παράκτιου Περιβάλλοντος

Το κτίριο του Terminal 2 στο αεροδρόμιο Zhuhai Jinwan βρίσκεται σε μια παράκτια περιοχή με υψηλές πιέσεις ανέμου και περίπλοκες περιβαλλοντικές συνθήκες. Το έργο περιλαμβάνει 65.000 m² μεταλλικής στέγης και επένδυσης τοίχων. Χρησιμοποιήθηκε συνεχής τεχνολογία συγκόλλησης από ανοξείδωτο χάλυβα για να εξασφαλιστεί η δομική σταθερότητα και η στεγανή στεγανοποίηση των συστημάτων οροφής και τοίχων, ικανοποιώντας τις απαιτήσεις απόδοσης κύκλου ζωής του κτιρίου.

3. Προσαρμοστικότητα σε Αρχιτεκτονικές Μορφές

Τα μεταλλικά πάνελ τοίχου μπορούν να κατασκευαστούν σε ίσια ή καμπύλα προφίλ για να φιλοξενήσουν πολύπλοκα αρχιτεκτονικά σχέδια. Στο έργο Alxa Tamusu, κυλινδρικά σιλό χρησιμοποίησαν κατακόρυφα διατεταγμένα προφίλ χάλυβα σε συνδυασμό με καμπύλες τεγίδες. Η αποθήκη τελικού προϊόντος χρησιμοποιούσε ένα σύστημα μεταλλικού τοίχου με κάθετο κρυφό συνδετήρα. Τα πάνελ λειτουργούν σε όλο το ύψος χωρίς οριζόντιες επικαλύψεις και συνδέονται με κρυφά στηρίγματα, παρέχοντας καθαρή εξωτερική εμφάνιση και αξιόπιστη αντίσταση στον αέρα και την άμμο.

4. Απόδοση Ακουστικής και Φωτιάς

Τα μεταλλικά πάνελ τοίχου μπορούν να ενσωματώσουν διάτρητες ηχοαπορροφητικές δομές. Όταν συνδυάζονται με υλικά ακουστικής υποστήριξης, επιτυγχάνουν Συντελεστή Μείωσης Θορύβου (NRC) από 0,7 έως 0,8. Τα πάνελ τοίχου από κράμα αλουμινίου μπορούν να επιτύχουν βαθμολογία πυρκαγιάς κατηγορίας Α2. Ορισμένα συστήματα προσφέρουν επίσης βαθμολογία αντοχής στην υγρασία RH99%, καθιστώντας τα κατάλληλα για περιβάλλοντα με υψηλή υγρασία.

5. Επεξεργασία επιφάνειας και αντοχή στις καιρικές συνθήκες

Τα μεταλλικά πάνελ τοίχου μπορούν να φινιριστούν με επιστρώσεις PVDF ή πολυεστέρα. Αυτές οι επικαλύψεις παρέχουν αντοχή σε οξέα, αλκάλια, ψεκασμό αλατιού, άνεμο, έκθεση στον ήλιο και όξινη βροχή. Τα πάνελ τοίχου από κράμα αλουμινίου έχουν διάρκεια ζωής μεγαλύτερη από 20 χρόνια.

Σημειώσεις εγκατάστασης και χειρισμού τοποθεσίας

• Ελέγξτε τη δομή στήριξης για ευθυγράμμιση και επίπεδο πριν ξεκινήσετε την εγκατάσταση του πίνακα.
• Χρησιμοποιήστε εξοπλισμό ανύψωσης με προστατευτικά μαξιλαράκια για να αποφύγετε γρατσουνιές ή βαθουλώματα στις επιφάνειες του πάνελ.
• Για συστήματα κρυφών συνδετήρων, ακολουθήστε τη σειρά του κατασκευαστή για να διασφαλίσετε τη σωστή εμπλοκή των κρυφών στηριγμάτων.
• Κόψτε τα πάνελ με εργαλεία κατάλληλα για μέταλλο και καθαρίστε τα άκρα για να αποφύγετε τη διάβρωση και τον τραυματισμό.
• Εφαρμόστε στεγανωτικό στους αρμούς και γύρω από τα ανοίγματα σύμφωνα με τις στεγανωτικές λεπτομέρειες του έργου.

Κοινές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ πάνελ μονής επιφάνειας και πάνελ σάντουιτς για τοίχους;

Τα πάνελ μονής επιφάνειας αποτελούνται από ένα μεταλλικό φύλλο και παρέχουν προστασία από τις καιρικές συνθήκες και εμφάνιση αλλά όχι μόνωση. Τα πάνελ σάντουιτς περιλαμβάνουν έναν μονωτικό πυρήνα, συνήθως πετροβάμβακα ή πολυουρεθάνη, και παρέχουν θερμική απόδοση εκτός από το περίβλημα. Η επιλογή εξαρτάται από τις ενεργειακές απαιτήσεις του κτιρίου και τις ανάγκες πυρασφάλειας.

Ποιο βασικό υλικό είναι καλύτερο για παράκτια περιβάλλοντα;

Ο αλουζάργυρος ή το κράμα αλουμινίου προτιμώνται συχνά στις παράκτιες περιοχές λόγω της βελτιωμένης αντοχής τους στη διάβρωση σε σύγκριση με τον τυπικό γαλβανισμένο χάλυβα. Οι επικαλύψεις PVDF παρέχουν επίσης καλύτερη αντίσταση σε ψεκασμό αλατιού και έκθεση στην υπεριώδη ακτινοβολία.

Μπορούν τα μεταλλικά πάνελ τοίχου να είναι κυρτά;

Ναι, πολλά μεταλλικά πάνελ τοίχου μπορούν να καμπυλωθούν για να ταιριάζουν με αρχιτεκτονικά σχέδια. Τα κυρτά πάνελ παράγονται συνήθως με διαμόρφωση ρολού ή φρενάρισμα με πίεση στην απαιτούμενη ακτίνα. Η επιτεύξιμη ακτίνα εξαρτάται από το προφίλ, το υλικό και το πάχος του πίνακα.

Πώς συντηρούνται τα συστήματα κρυφών συνδετήρων;

Τα συστήματα κρυφών συνδετήρων απαιτούν ελάχιστη συντήρηση. Συνιστάται περιοδικός οπτικός έλεγχος για τον έλεγχο τυχόν χαλαρών πλαισίων, φθοράς στεγανοποιητικού ή ζημιάς στην επιφάνεια. Επειδή οι σύνδεσμοι είναι κρυμμένοι, είναι λιγότερο εκτεθειμένοι στις καιρικές συνθήκες, γεγονός που μπορεί να μειώσει τον μακροπρόθεσμο κίνδυνο διάβρωσης.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι κατασκευαστές θα πρέπει να παρέχουν αναφορές εργοστασιακών δοκιμών που να καλύπτουν το πάχος του βασικού υλικού, το βάρος επίστρωσης, την αντοχή διαρροής και τις διαστάσεις του πάνελ. Για έργα με συγκεκριμένες απαιτήσεις φορτίου ανέμου, μπορούν να παρέχονται αναφορές δοκιμών ανύψωσης ανέμου. Οι επιτόπιες επιθεωρήσεις παραλαβής θα πρέπει να επαληθεύουν ότι τα προφίλ, τα χρώματα και οι ποσότητες του πάνελ ταιριάζουν με την παραγγελία και ότι οι επιφάνειες είναι απαλλαγμένες από ζημιές.

Θέματα Επιλογής

• Αξιολογήστε τις απαιτήσεις πυρασφάλειας του κτιρίου πριν επιλέξετε το βασικό υλικό και τον τύπο πυρήνα.
• Για περιοχές με ισχυρούς ανέμους, ζητήστε δεδομένα δοκιμής ανύψωσης ανέμου ειδικά για το υπό εξέταση σύστημα πάνελ.
• Λάβετε υπόψη την πρόσβαση στη συντήρηση και τη μακροπρόθεσμη εμφάνιση όταν επιλέγετε μεταξύ ορατών και κρυφών συστημάτων στερέωσης.
• Επιβεβαιώστε τη διαθεσιμότητα προσαρμοσμένων προφίλ και μηκών με τον κατασκευαστή κατά τη φάση σχεδιασμού.
