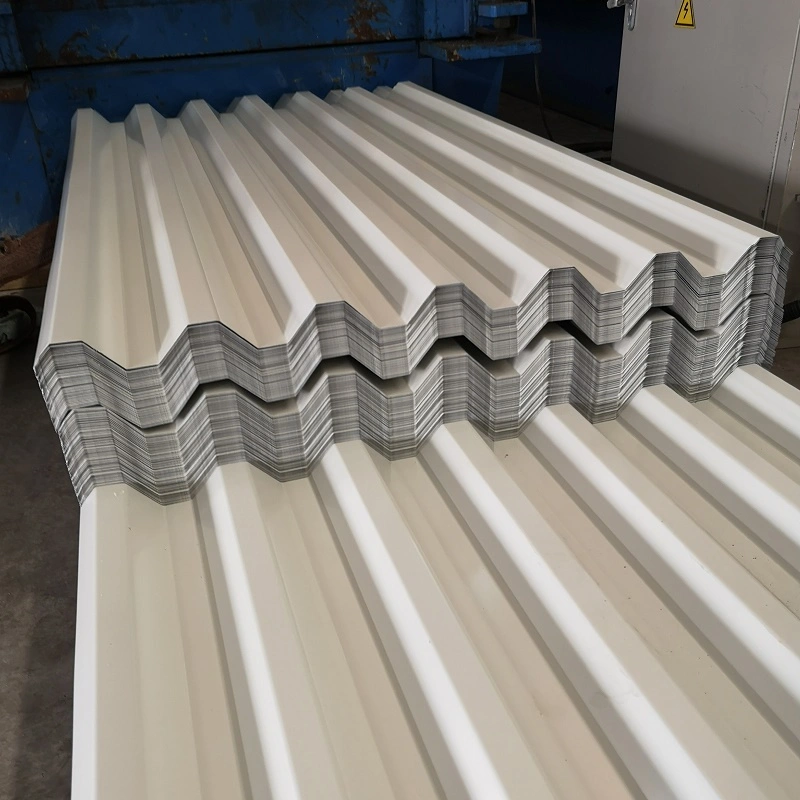

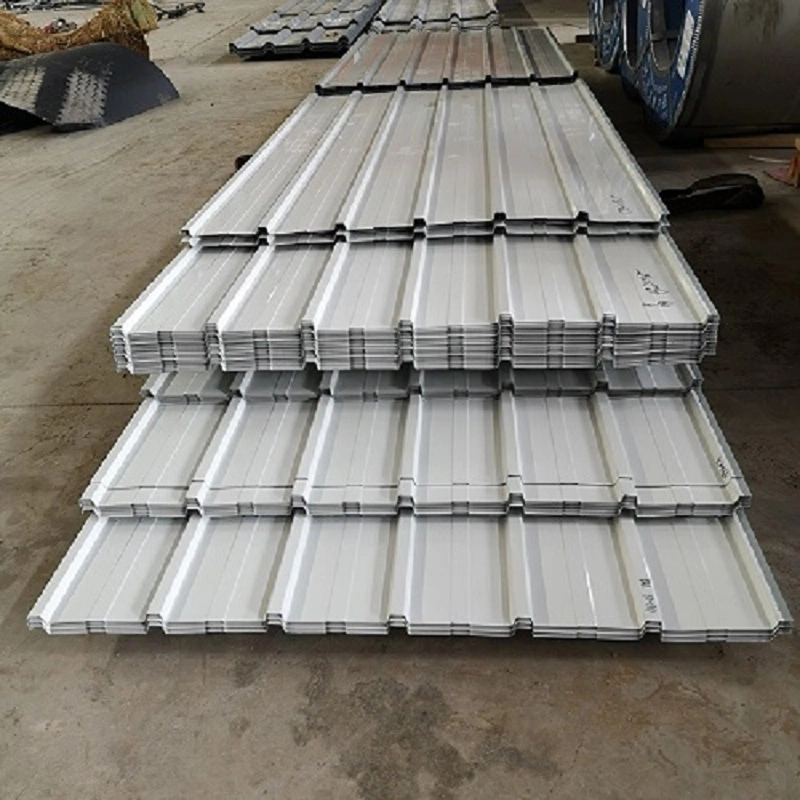

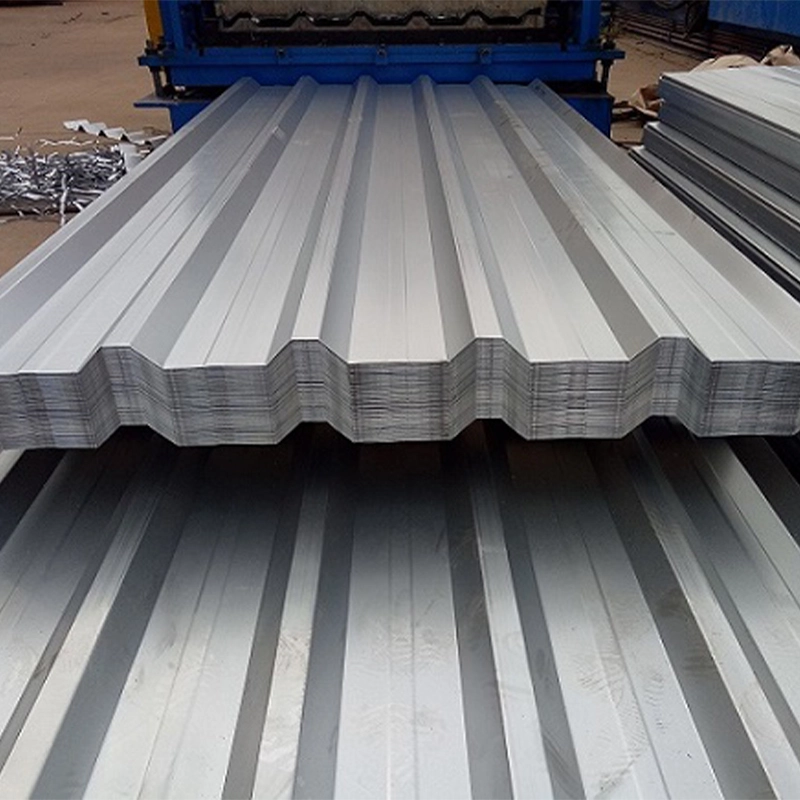

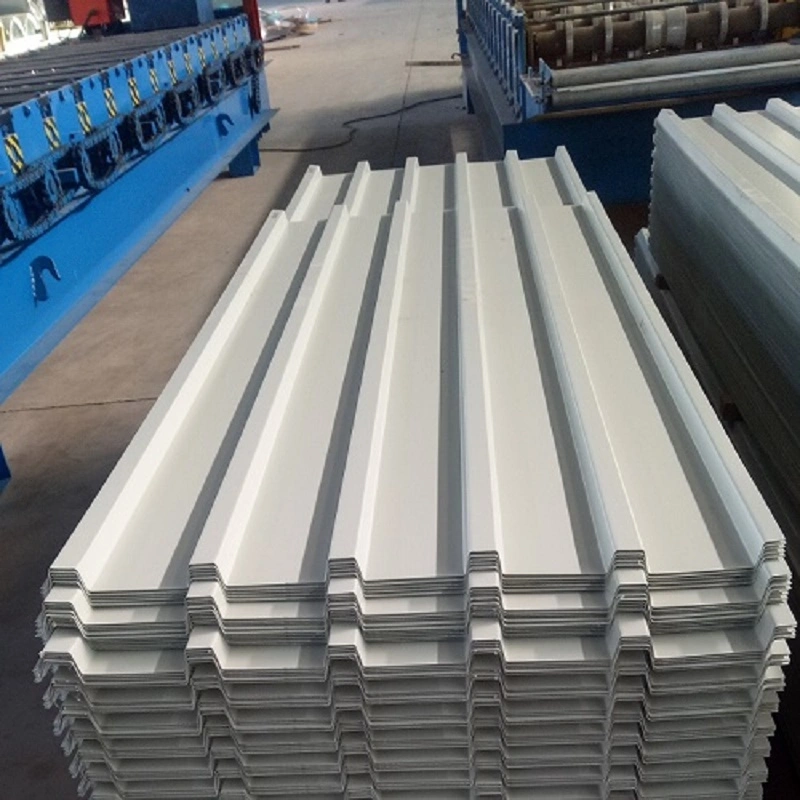

Κυματοειδές φύλλο χάλυβα με έγχρωμη επίστρωση

Το κυματοειδές φύλλο χάλυβα με έγχρωμη επίστρωση παράγεται με τη διαμόρφωση ενός προβαμμένου χαλύβδινου πηνίου σε κυματοειδές προφίλ. Το πηνίο βάσης είναι χάλυβας ψυχρής έλασης ή γαλβανισμένο εν θερμώ με ποιότητες όπως DX51D, Q195 ή SGCC. Πριν από τη βαφή, η επιφάνεια υφίσταται απολίπανση, φωσφοροποίηση και χρωματίωση. Στη συνέχεια, το πηνίο λαμβάνει ένα φινίρισμα με επικάλυψη κυλίνδρου, τυπικά πολυεστέρα ή PVDF, με πάχος ξηρής μεμβράνης στην επάνω πλευρά 15 μm έως 25 μm και πάχος πίσω πλευράς 5 μm έως 10 μm. Η SENBO προμηθεύει αυτά τα φύλλα αφού ελέγξει το πάχος του πηνίου, το βάρος της επίστρωσης και την κατάσταση της επιφάνειας και η διαδικασία διαμόρφωσης κυλίνδρων περιλαμβάνει περιοδική επαλήθευση της γεωμετρίας του προφίλ.

Το επικαλυμμένο με χρώμα κυματοειδές φύλλο χάλυβα διαμορφώνεται εν ψυχρώ σε μια διατομή παράλληλων νευρώσεων και κοιλάδων. Αυτό το σχήμα παρέχει υψηλή διαμήκη καμπτική ακαμψία και αποτελεσματική αποστράγγιση του νερού, ενώ διατηρεί το πάχος του υλικού μεταξύ 0,2 mm και 1,2 mm. Τα κοινά προφίλ περιλαμβάνουν τα YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 και YX51-250-750. Τα αποτελεσματικά πλάτη κάλυψης κυμαίνονται από 300 mm έως 1.150 mm. Το μήκος του φύλλου κόβεται κατά παραγγελία. Το προϊόν ακολουθεί το GB/T 12755-2008, το οποίο καθορίζει απαιτήσεις για τη σύνθεση του υλικού, τις μηχανικές ιδιότητες, την επίστρωση και τις ανοχές διαστάσεων.

Βασικές Προδιαγραφές

Χαρακτηριστικά Προϊόντος

• Μικρό βάρος με επαρκή ακαμψία:Το κυματοειδές προφίλ αυξάνει την ακαμψία κάμψης χωρίς να προσθέτει πάχος υλικού, γεγονός που βοηθά στη μείωση των δομικών φορτίων.
• Αποτελεσματική αποστράγγιση:Το παράλληλο μοτίβο νευρώσεων και κοιλάδων μετακινεί γρήγορα το νερό της βροχής προς τις μαρκίζες και μειώνει τον αριθμό των εγκάρσιων επικαλύψεων.
• Προστασία από τη διάβρωση:Ένα γαλβανισμένο μεταλλικό στρώμα ή μεταλλικό στρώμα Al-Zn συν ένα οργανικό τελικό κάλυμμα παρέχει δύο φραγμούς κατά της ατμοσφαιρικής διάβρωσης.
• Ευελιξία χρώματος και μεγέθους:Τα χρώματα RAL είναι διαθέσιμα και το μήκος, το πάχος και το προφίλ του φύλλου μπορούν να ρυθμιστούν ώστε να ταιριάζουν με τα σχέδια του έργου.
• Γρήγορη εγκατάσταση:Τα εργοστασιακά προκατασκευασμένα φύλλα τοποθετούνται απευθείας σε τεγίδες, γεγονός που συντομεύει την εργασία του εργοταξίου σε σύγκριση με συστήματα χυτού ή τοιχοποιίας.

Παραδείγματα εφαρμογών πεδίου

1. Περιφράξεις στέγης και τοίχου για βιομηχανικά κτίρια

Αυτά τα φύλλα κυματοειδούς χάλυβα με έγχρωμη επίστρωση χρησιμοποιούνται συχνά για στέγες και τοίχους σε βιομηχανικές εγκαταστάσεις και αποθήκες. Το προφίλ τύπου 760 είναι συνηθισμένο για στέγες, επειδή η γεωμετρία του υποστηρίζει καλή αποστράγγιση και περιορίζει τον αριθμό των πλευρικών περιστροφών. Σε ένα παράκτιο έργο, ένα εργοστάσιο 48.000 m² στη Southeast Copper Industry χρησιμοποίησε έγχρωμη οροφή από χάλυβα με κατανεμημένο φωτοβολταϊκό σύστημα. Η οροφή απέδωσε αποδεκτά στις συνθήκες βροχής της περιοχής, αποδεικνύοντας την καταλληλότητα του υλικού για μεγάλους φακέλους εργοστασίων.

2. Αρθρωτά Κτίρια και Προσωρινές Κατασκευές

Τα κυματοειδές φύλλα με έγχρωμη επίστρωση είναι κατάλληλα για αρθρωτές και προσωρινές κατασκευές επειδή είναι ελαφριά, εύκολα στην κοπή και γρήγορη εγκατάσταση. Το έργο Shanghai Nanhe Branch Line Park περιελάμβανε έναν σταθμό που κατασκευάστηκε με κυματοειδείς στέγες με έγχρωμη επίστρωση και αρθρωτές μεθόδους σε 45 ημέρες. Παρόμοιες εφαρμογές περιλαμβάνουν προκατασκευασμένες καμπίνες, προσωρινά γραφεία, αποθησαυρισμούς εργοταξίων και στέγαστρα.

3. Ειδικά Εσωτερικά

Το προφίλ χρησιμοποιείται επίσης σε ορισμένα εξειδικευμένα περιβάλλοντα, όπως στο εσωτερικό της καμπίνας του πλοίου. Σε αυτή την περίπτωση, η αυλάκωση παρέχει επιπεδότητα επιφάνειας και οπτική δομή, ενώ μειώνει την ποσότητα ελαφρού σκελετού από χάλυβα που απαιτείται πίσω από το πάνελ.

Σημειώσεις χειρισμού και εγκατάστασης τοποθεσίας

• Διατηρήστε τα φύλλα στεγνά και αποθηκεύστε τα σε επίπεδα στηρίγματα. Εάν απαιτείται αποθήκευση σε εξωτερικό χώρο, χρησιμοποιήστε ένα αναπνεύσιμο κάλυμμα και ανασηκώστε τη στοίβα.
• Χειριστείτε τις δέσμες με φαρδιές ιμάντες για να αποφύγετε την καταστροφή των νευρώσεων ή το ξύσιμο του χρώματος.
• Χρησιμοποιήστε ψαλίδι ή τσιμπιδάκια για κοπή. Αποφύγετε τους λειαντικούς δίσκους που παράγουν θερμότητα και μπορούν να καταστρέψουν την επίστρωση στην κομμένη άκρη.
• Καθορίστε συνδετήρες και ροδέλες συμβατούς με την επίστρωση φύλλου για να ελαχιστοποιήσετε τη γαλβανική διάβρωση.
• Ακολουθήστε τις λεπτομέρειες γύρων του κατασκευαστή για πλευρικούς και τελικούς γύρους. Εφαρμόστε στεγανωτικό όπου ενδείκνυται για την κλίση της οροφής και τη ζώνη ανέμου.
• Ελέγξτε την ευθυγράμμιση της τεγάλης πριν τοποθετήσετε τα φύλλα. Η κακή ευθυγράμμιση μπορεί να προκαλέσει ορατή κυματισμό και να πιέσει τις νευρώσεις.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Τα πιστοποιητικά μύλου θα πρέπει να επιβεβαιώνουν την ποιότητα του βασικού μετάλλου, το βάρος της γαλβανισμένης επίστρωσης και το πάχος του φιλμ βαφής. Κατά τη διάρκεια της παραγωγής, οι διαστάσεις του προφίλ όπως το ύψος της πλευράς, το βήμα και το πραγματικό πλάτος ελέγχονται σε τακτά χρονικά διαστήματα. Πριν από την αποστολή, τα φύλλα επιθεωρούνται για ελαττώματα επίστρωσης, επιφανειακές γρατσουνιές και ακρίβεια διαστάσεων. Για μεγάλα έργα, τα δείγματα μπορούν να αποσταλούν για ψεκασμό αλατιού τρίτων ή για επιταχυνόμενες δοκιμές καιρικών συνθηκών, εάν απαιτείται.

Θέματα Επιλογής

• Προσδιορίστε την κατηγορία ατμοσφαιρικής διάβρωσης του χώρου πριν επιλέξετε το βάρος της γαλβανισμένης επίστρωσης και τον τύπο βαφής.
• Επιβεβαιώστε το σχεδιαστικό φορτίο ανέμου και την απόσταση τεγίδων για να επιλέξετε το σωστό πάχος και προφίλ φύλλου.
• Ελέγξτε την κλίση της οροφής και τη διάταξη της αποχέτευσης για να αποφύγετε τη λιμνάζουσα κατάσταση και να εξασφαλίσετε τη ροή του νερού στις μαρκίζες.
• Για μεγάλα συνεχή φύλλα, σχεδιάστε τη διαδρομή μεταφοράς και την πρόσβαση στον χώρο. Η επιτόπια διαμόρφωση ρολού μπορεί να είναι μια επιλογή εάν η μεταφορά είναι περιορισμένη.
• Εάν το κτίριο βρίσκεται σε περιοχή υψηλού κινδύνου πυρκαγιάς, σημειώστε ότι το ίδιο το μεταλλικό φύλλο είναι άκαυστο, αλλά το συνολικό συγκρότημα στέγης συμπεριλαμβανομένης της μόνωσης πρέπει να αξιολογηθεί ξεχωριστά.

Συχνές Ερωτήσεις

Πώς μπορώ να επιλέξω μεταξύ επικαλύψεων PE και PVDF;

Το PE είναι ένα τυπικό, οικονομικό φινίρισμα για γενικά βιομηχανικά κτίρια σε ήπια περιβάλλοντα. Το PVDF παρέχει καλύτερη διατήρηση του χρώματος και αντοχή σε υπεριώδη ακτινοβολία και ψεκασμό αλατιού, καθιστώντας το προτιμότερο για παράκτιες ή εξαιρετικά διαβρωτικές τοποθεσίες. Η επιλογή πρέπει να ταιριάζει με την αναμενόμενη διάρκεια ζωής του έργου και την περιβαλλοντική έκθεση.

Ποια είναι η ελάχιστη κλίση της οροφής για κυματοειδές χρωματιστό φύλλο;

Συνιστάται συνήθως κλίση 5% για συστήματα με κοχλία. Οι χαμηλότερες κλίσεις απαιτούν πρόσθετο σχεδιασμό στεγανοποίησης και αποστράγγισης και το αποδεκτό ελάχιστο πρέπει να επιβεβαιωθεί από τον μηχανικό του έργου με βάση την τοπική ένταση βροχόπτωσης.

Μπορούν αυτά τα φύλλα να τοποθετηθούν σε καμπύλες στέγες;

Ορισμένα προφίλ μπορούν να καμπυλωθούν σε μεγάλη ακτίνα με διαμόρφωση ρολού ή πατώντας φρενάρισμα. Η ελάχιστη ακτίνα εξαρτάται από το πάχος του φύλλου, τη γεωμετρία των νευρώσεων και την ευελιξία της επίστρωσης. Ο προμηθευτής θα πρέπει να επιβεβαιώσει το όριο διαμόρφωσης πριν από την τοποθέτηση της παραγγελίας.

Πώς διατηρείται η συνοχή του χρώματος σε μια μεγάλη οροφή;

Όλα τα φύλλα για την ίδια επιφάνεια πρέπει να παραγγελθούν από την ίδια παρτίδα πηνίων όποτε είναι δυνατόν. Εάν πολλές παρτίδες είναι αναπόφευκτες, ζητήστε ανάγνωση χρώματος και συμφωνήστε σε μια ανοχή όπως ΔE ≤ 1,5. Η σωστή σειρά αποθήκευσης και εγκατάστασης βοηθά επίσης στην αποφυγή ορατών διαφοροποιήσεων.
