Κυματοειδές φύλλα στέγης

Τα κυματοειδές φύλλα στέγης είναι αρχιτεκτονικά πάνελ με κυματοειδές προφίλ, που σχηματίζονται συνεχώς από μεταλλικά πηνία (προεπικαλυμμένα φύλλα χάλυβα ή κράμα) χρησιμοποιώντας εξοπλισμό διαμόρφωσης ψυχρής έλασης πολλαπλών σταδίων. Η διατομή διαθέτει ένα συνεχές ημιτονοειδές κύμα ή μια σχεδόν τραπεζοειδή αυλάκωση. αυτός ο δομικός σχεδιασμός ενισχύει σημαντικά την ακαμψία κάμψης του λεπτού φύλλου χάλυβα κατά μήκος της κατεύθυνσης των αυλακώσεων (παράλληλα με τις νευρώσεις), επιτρέποντάς του να ανταποκρίνεται στις απαιτήσεις φέρουσας φόρτισης και ανοίγματος παρά το πάχος μόνο 0,6–1,5 mm.

Όσον αφορά την επιλογή υποστρώματος, τα ακόλουθα υλικά μπορούν να επιλεγούν με βάση το περιβάλλον λειτουργίας και τις απαιτήσεις αντοχής:

Όσον αφορά τις προδιαγραφές του προϊόντος, τα κοινά πάχη κυμαίνονται από 0,6 έως 1,5 mm και τα αποτελεσματικά πλάτη κάλυψης κυμαίνονται από 780 έως 1.200 mm (ανάλογα με το προφίλ). Τα μήκη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου. Τα προϊόντα συμμορφώνονται με το εθνικό πρότυπο GB/T 12755-2008 (Profiled Steel Sheets for Building) και τα σχετικά διεθνή πρότυπα.

Επαλήθευση της πραγματικής απόδοσης

1. Επαλήθευση τοξωτών δομών στέγης μεγάλου ανοίγματος

Το δομικό σύστημα μεταλλικής τοξωτής κυματοειδούς στέγης εισήχθη από τις Ηνωμένες Πολιτείες το 1992. Αποτελείται από μια τοξωτή κατασκευή οροφής που σχηματίζεται από προεπικαλυμμένα χαλύβδινα πηνία που σχηματίζουν ρολό. Χαρακτηριζόμενος από την αποδοτικότητα των υλικών, την ταχεία κατασκευή, τις δυνατότητες μεγάλων ανοιγμάτων και την εξαιρετική στεγανοποίηση, αυτός ο τύπος κατασκευής γνώρισε ταχεία ανάπτυξη στην κατασκευαστική αγορά της χώρας μου. Επί του παρόντος, μπορεί να επιτύχει ανοίγματα άνω των 36 μέτρων, καθιστώντας το κατάλληλο για κτίρια μεγάλου χώρου που δεν απαιτούν εσωτερικά στηρίγματα, όπως αποθήκες, αθλητικούς χώρους και εκθεσιακούς χώρους. Η κατασκευή από χάλυβα διαθέτει πάχος 0,6–1,5 mm, βαθμολογία αντοχής 210–550 MPa και τελική διάρκεια ζωής 40–50 χρόνια.

2. Επαλήθευση της απόδοσης στεγάνωσης και αποστράγγισης ταράτσας

Ο ημιτονοειδής σχεδιασμός διατομής των κυματοειδών πλαισίων οροφής παρέχει εξαιρετική απόδοση αποστράγγισης. Σε περιοχές με υψηλές βροχοπτώσεις, το σύστημα αποχέτευσης είναι ιδιαίτερα κρίσιμο για κεκλιμένες στέγες που χρησιμοποιούν κυματοειδείς στέγες. Το ύψος και το βήμα της αυλάκωσης βελτιστοποιούνται με βάση τη δυναμική των ρευστών για να διασφαλίζεται η γρήγορη απορροή από τις κοιλάδες προς τις μαρκίζες, ελαχιστοποιώντας έτσι τον κίνδυνο διαρροής της οροφής. Σε πρακτικές εφαρμογές, η κλίση αποστράγγισης για κυματοειδείς στέγες πρέπει να είναι τουλάχιστον 5% για να συμμορφώνεται με τα πρότυπα στεγανοποίησης κτιρίων.

3. Επαλήθευση ανθεκτικότητας—50 χρόνια ζωής για κράμα αλουμινίου-μαγνήσιου-μαγγανίου

Τα κυματοειδές πάνελ από κράμα αλουμινίου-μαγνήσιου-μαγγανίου προσφέρουν εξαιρετική αντοχή στη διάβρωση και ικανότητες αυτο-ίασης, με διάρκεια ζωής έως και 50 χρόνια. Ένα πυκνό προστατευτικό φιλμ οξειδίου του αλουμινίου σχηματίζεται φυσικά στην επιφάνεια του υλικού, παρέχοντας αντίσταση στη διάβρωση που υπερτερεί σημαντικά του γαλβανισμένου χάλυβα σε θαλάσσια κλίματα και βιομηχανικά περιβάλλοντα. Αυτά τα πάνελ είναι κατάλληλα για κατασκευές όπως αντιπροσωπείες αυτοκινήτων, σύγχρονες βιομηχανικές εγκαταστάσεις, αίθουσες εκθέσεων και βάσεις παραγωγής ταινιών/τηλεόρασης. τα κοινά πάχη κυμαίνονται από 0,7 mm έως 1,2 mm.

4. Επαλήθευση της αντίστασης ανύψωσης ανέμου

Τα κυματοειδές πάνελ οροφής συνδέονται με τεγίδες οροφής μέσω βραχιόνων ή συνδετήρων, με τη συνεχή σύμπλεξη ή την επικάλυψη διαμόρφωσης του κυματοειδούς προφίλ που δημιουργεί ένα δομικό σύστημα ανθεκτικό στην ανύψωση του ανέμου. Στις τοξοειδείς κατασκευές οροφής μεγάλου ανοίγματος, ο συνδυασμός του τοξωτού σχήματος του πάνελ και της κυματοειδούς διατομής του προσφέρει ανώτερη φέρουσα ικανότητα έναντι των δυνάμεων του ανέμου, καθιστώντας το ιδανική επιλογή για συστήματα στέγης σε περιοχές που είναι επιρρεπείς σε τυφώνες.

Βασικές προδιαγραφές με μια ματιά

Βασικά Πλεονεκτήματα

Κυματοειδές προφίλ: Ελαφρύ αλλά υψηλής αντοχής: Η ημιτονοειδής σχεδίαση ενισχύει σημαντικά την ακαμψία κάμψης των λεπτών φύλλων. πάχη 0,6–1,5 mm πληρούν τις τυπικές απαιτήσεις ανοίγματος στέγης ενώ μειώνουν τα δομικά φορτία.

Εξαιρετική απόδοση αποστράγγισης: Οι γούρνες της κυματοειδούς επιφάνειας σχηματίζουν φυσικά κανάλια αποστράγγισης, εξασφαλίζοντας ομαλή απορροή νερού—ιδανικά για κτίρια με κεκλιμένη στέγη σε περιοχές με υψηλή βροχόπτωση.

Διάφορα υλικά για ευέλικτη επιλογή: Οι επιλογές κυμαίνονται από οικονομικό γαλβανισμένο χάλυβα και ανθεκτικό στη διάβρωση χάλυβα με επίστρωση Al-Zn έως κράμα Al-Mg-Mn μεγάλης διάρκειας (έως 50 χρόνια διάρκεια ζωής), επιτρέποντας ευέλικτη επιλογή με βάση το περιβάλλον και τον προϋπολογισμό του έργου.

Δυνατότητα για τοξωτές κατασκευές μεγάλου ανοίγματος: Η χρήση ενός μεταλλικού τοξοειδούς συστήματος κυματοειδούς στέγης επιτρέπει χώρους χωρίς κολώνες, μεγάλου ανοίγματος άνω των 36 μέτρων, προσφέροντας γρήγορη κατασκευή και απόδοση υλικού.

Γρήγορη εγκατάσταση και αποτελεσματική κατασκευή: Η εργοστασιακή προκατασκευή σε συνδυασμό με την επιτόπια συναρμολόγηση —με χρήση μεθόδων σύνδεσης με ραφή ή αλληλοεπικάλυψη— επιτρέπει μεγάλες καθημερινές περιοχές εγκατάστασης και μειώνει σημαντικά τον κύκλο κατασκευής στέγης.

Εφαρμογές

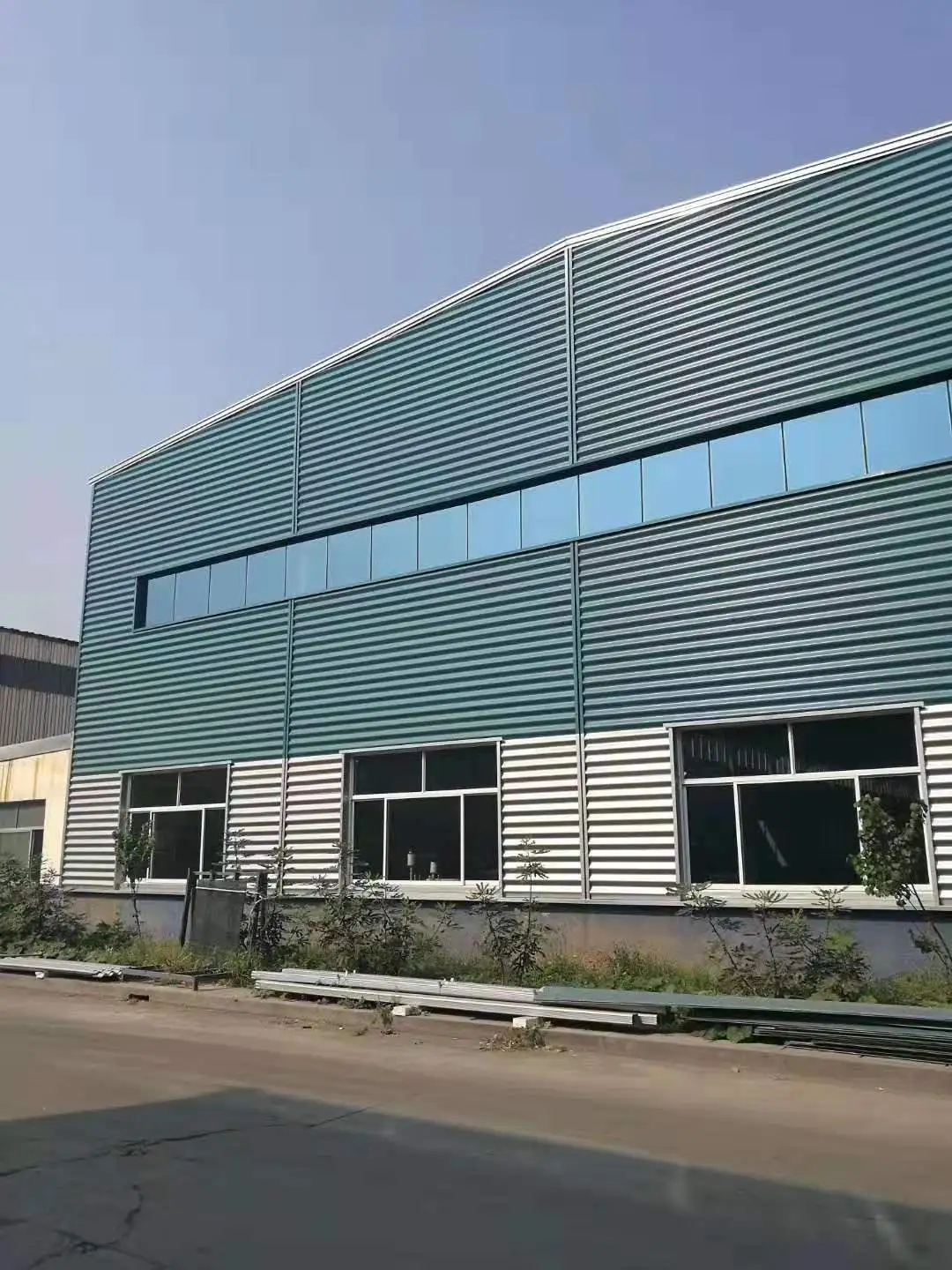

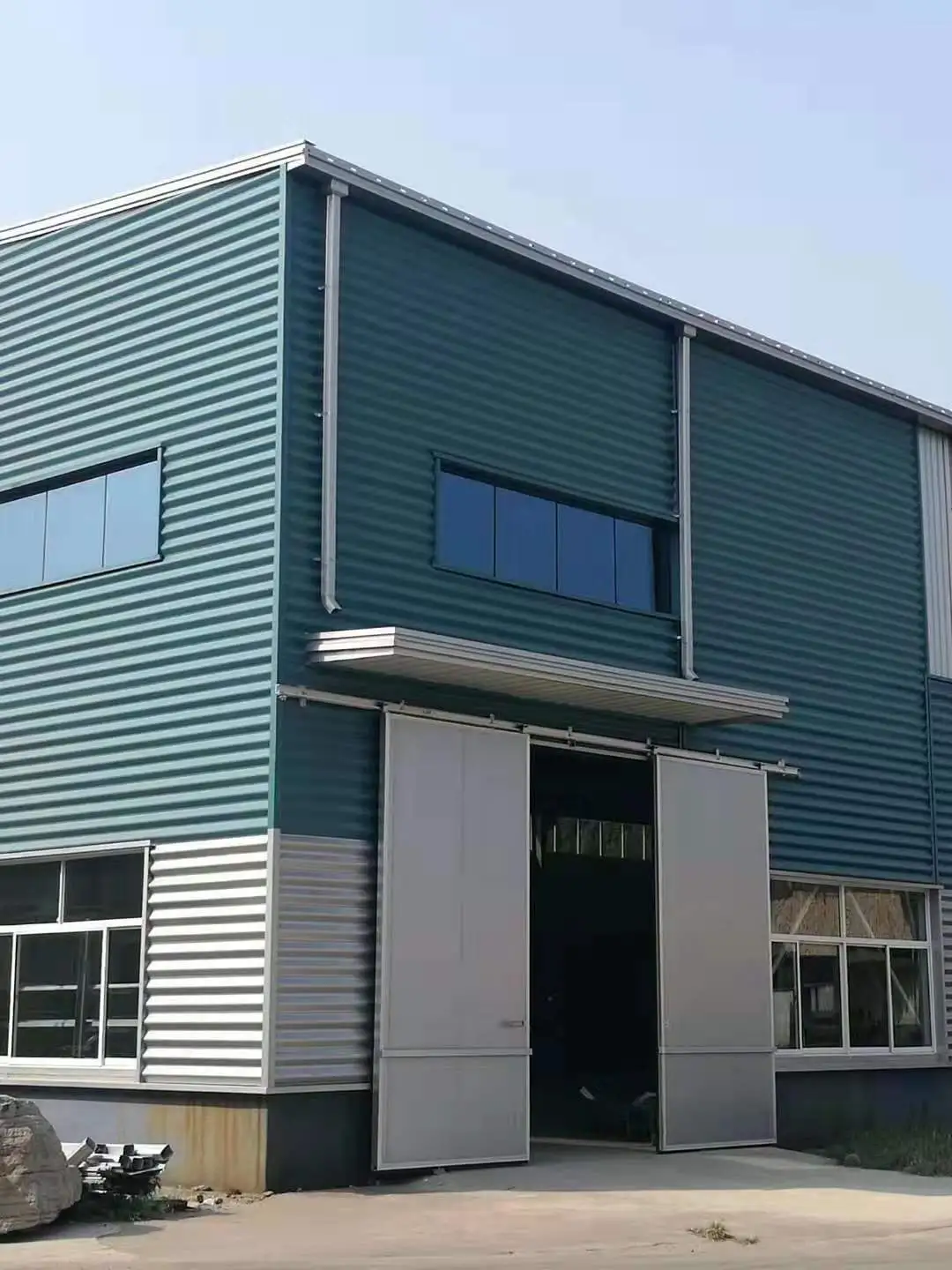

Μεταλλικά συστήματα στέγης για βιομηχανικές εγκαταστάσεις και αποθήκες logistics (γαλβανισμένα ή έγχρωμα κυματοειδές φύλλα).

Κεκλιμένες στέγες για κτίρια κατοικιών σε περιοχές με υψηλή βροχόπτωση (κυματοειδές κεραμίδια στέγης).

Τοξωτές στέγες για στάδια μεγάλου ανοίγματος, εκθεσιακούς χώρους και βάσεις παραγωγής ταινιών/τηλεόρασης (κυματοειδές φύλλα αλουμινίου-μαγνήσιου-μαγγανίου).

Ανθεκτικές στις καιρικές συνθήκες στέγες για κτίρια σε παράκτια ή διαβρωτικά περιβάλλοντα (επικαλυμμένα με κράμα Al-Zn ή κυματοειδές φύλλα αλουμινίου-μαγνήσιου-μαγγανίου).

Γιατί να επιλέξετε κυματοειδές φύλλα στέγης;

Αναζητάτε αποτελεσματικά, αξιόπιστα υλικά στέγης για βιομηχανικές εγκαταστάσεις, αποθήκες ή κατασκευές μεγάλου ανοίγματος; Τα κυματοειδές φύλλα στέγης προσφέρουν υψηλή αναλογία αντοχής προς βάρος χάρη στον ημιτονοειδές σχεδιασμό διατομής τους. Πληρούν διαφορετικές απαιτήσεις αντοχής στις καιρικές συνθήκες μέσω επιλογών υλικών όπως ο γαλβανισμένος χάλυβας, η επίστρωση κράματος Al-Zn, η έγχρωμη επίστρωση και τα κράματα αλουμινίου-μαγνήσιου-μαγγανίου. Επιπλέον, τα συστήματα μεταλλικής τοξωτής κυματοειδούς στέγης επιτρέπουν εσωτερικούς χώρους χωρίς κολώνες με ανοίγματα άνω των 36 μέτρων. Αυτά τα προϊόντα συμμορφώνονται με το εθνικό πρότυπο GB/T 12755-2008 και έχουν αποδειχθεί αποτελεσματικά σε πολλά έργα μηχανικής. Επιλέξτε κυματοειδές φύλλα στέγης—ένα βελτιστοποιημένο προφίλ διατομής σε συνδυασμό με την ευέλικτη επιλογή υλικού παρέχει μια λύση στέγης που εξισορροπεί την ελαφριά κατασκευή με την εξαιρετική αξιοπιστία.
