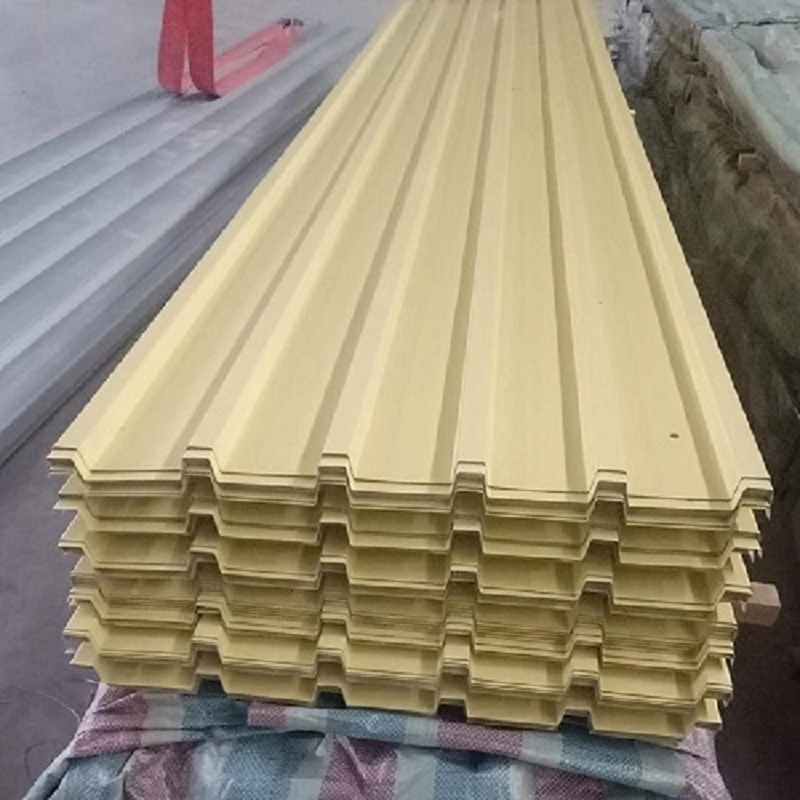

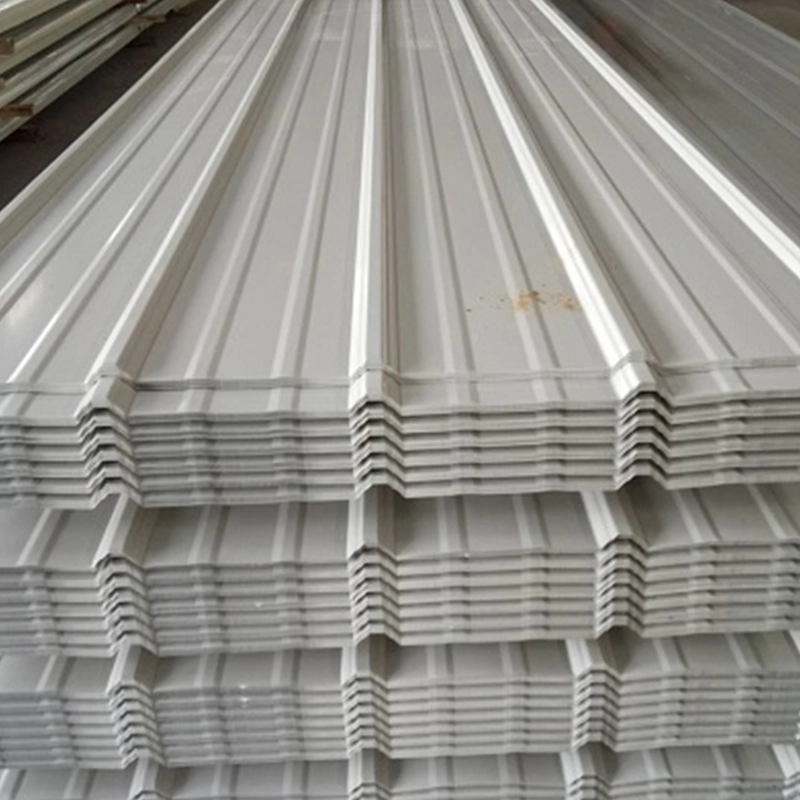

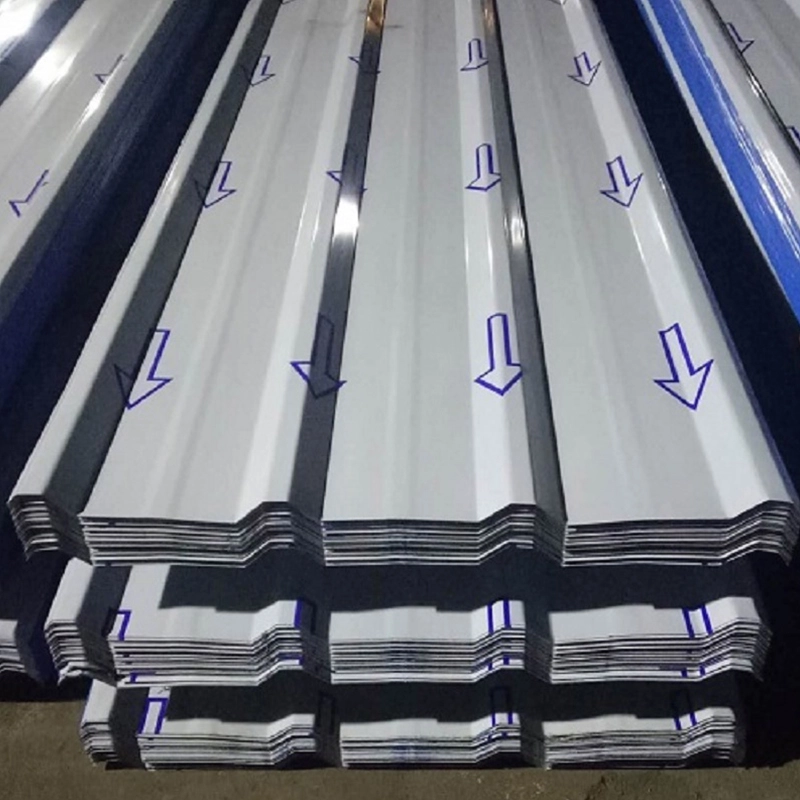

Μεταλλικό Προφίλ Φύλλο

Το μεταλλικό προφίλ, που ονομάζεται επίσης κυματοειδές μεταλλικό πάνελ, παράγεται με τη διαμόρφωση ρολού λεπτού πηνίου χάλυβα ή κράματος αλουμινίου σε κυματοειδή διατομή σε θερμοκρασία περιβάλλοντος. Το βασικό υλικό επιλέγεται σύμφωνα με το περιβάλλον του έργου και τις απαιτήσεις φορτίου. Η SENBO λειτουργεί γραμμές συνεχούς διαμόρφωσης πολλαπλών κυλίνδρων και πραγματοποιεί ελέγχους διαστάσεων στο ύψος των νευρώσεων, το πλάτος του φύλλου και τη γεωμετρία του προφίλ κατά την παραγωγή. Η εταιρεία διατηρεί επίσης αρχεία εισερχόμενων επιθεωρήσεων για το πάχος των βασικών μετάλλων και το βάρος της επίστρωσης.

Επιλογές Υποστρώματος

• Γαλβανισμένο φύλλο χάλυβα:Οι συνήθεις ποιότητες κατασκευής περιλαμβάνουν Z275 και Z450, με βάρη διπλής όψης επίστρωσης ψευδαργύρου 275 g/m² και 450 g/m² αντίστοιχα. Το ελάχιστο πάχος επίστρωσης ανά πλευρά είναι περίπου 19 μm.
• Φύλλο χάλυβα επικαλυμμένο με κράμα Al-Zn:Η μεταλλική επίστρωση περιέχει περίπου 55% αλουμίνιο, 43,5% ψευδάργυρο και 1,5% πυρίτιο. Η αντοχή στη διάβρωση είναι 3 έως 5 φορές μεγαλύτερη από αυτή του γαλβανισμένου χάλυβα. Το AZ150 είναι μια ευρέως χρησιμοποιούμενη ποιότητα.
• Χρωματικά επικαλυμμένο φύλλο χάλυβα:Χρησιμοποιεί γαλβανισμένο υπόστρωμα ή υπόστρωμα Al-Zn με προεπεξεργασία και οργανική επίστρωση όπως πολυεστέρα, ακρυλικό ή φθοράνθρακα. Αυτή η επιλογή συνδυάζει αντιδιαβρωτική προστασία με διακοσμητικό φινίρισμα.
• Φύλλο από κράμα αλουμινίου:Τα ημίσκληρα φύλλα από κράμα αλουμινίου πάχους 0,6 mm έως 1,2 mm προσφέρουν καλή αντοχή στη διάβρωση και μορφοποίηση. Απαιτείται ένα μονωτικό φράγμα στις συνδέσεις με ανόμοια μέταλλα για την αποφυγή γαλβανικής διάβρωσης.

Διαμόρφωση και Ταξινόμηση

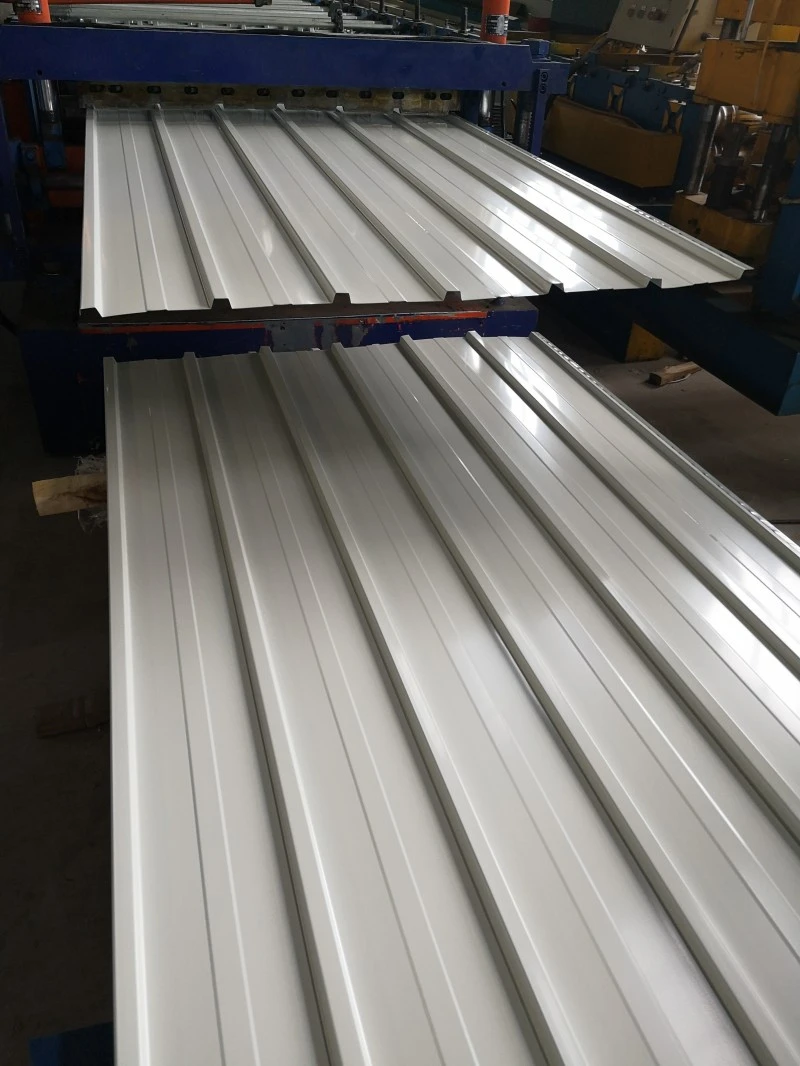

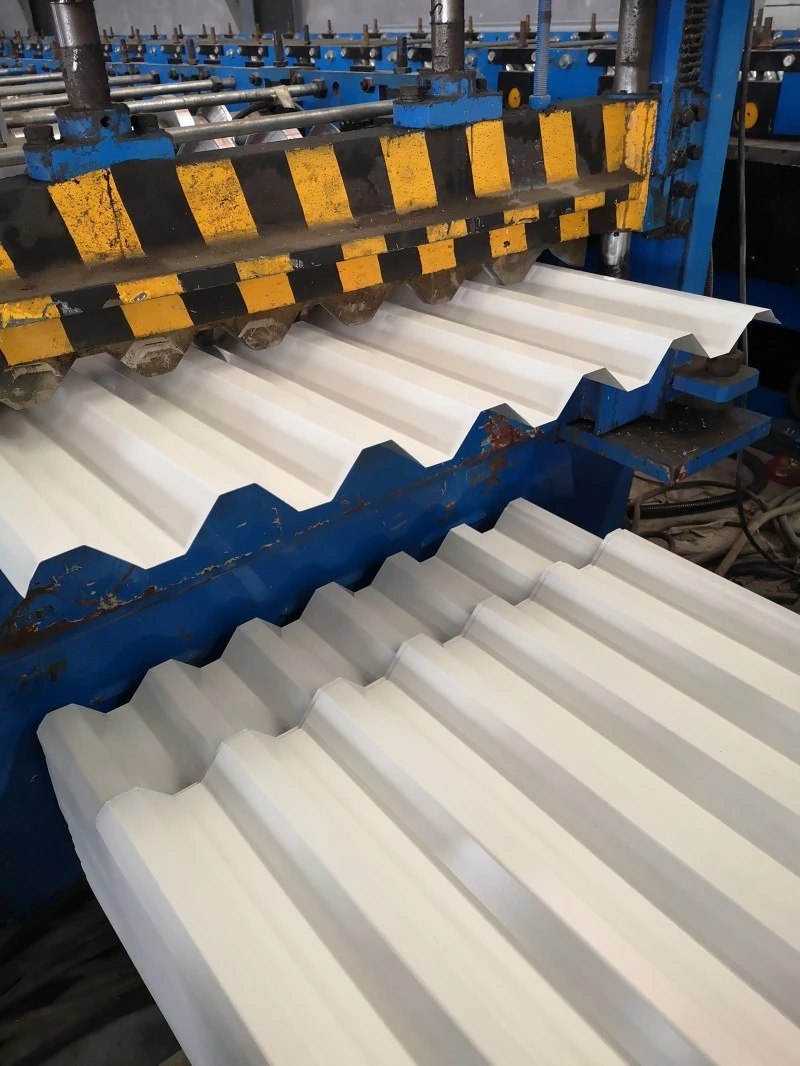

Τα Μεταλλικά Προφίλ Φύλλα διαμορφώνονται σε συνεχείς γραμμές διαμόρφωσης κυλίνδρων και μπορούν να παραχθούν σε μήκη από αρκετά μέτρα έως δεκάδες μέτρα. Η εργοστασιακή προκατασκευή παρέχει υψηλή ακρίβεια διαστάσεων αλλά περιορίζεται από το μήκος μεταφοράς. Η επιτόπια διαμόρφωση επιτρέπει το μήκος του φύλλου να ταιριάζει με το έργο, μειώνοντας τους τελικούς γύρους και εξοικονομώντας υλικό και εργασία. Τα προϊόντα ταξινομούνται κατά διατομή σε τύπους σχήματος V, σχήματος U, σχήματος W, ραβδώσεις, άκαμπτες και αυλακωτές ουρές. Ανάλογα με την εφαρμογή, περιλαμβάνουν πάνελ οροφής, πάνελ τοίχου, σύνθετα καταστρώματα δαπέδου και τοξωτά δομικά πάνελ.

Τεχνικές Προδιαγραφές

Δεδομένα Εφαρμογής Έργου

1. Βιομηχανικά Κτίρια και Αποθήκες

Τα μεταλλικά φύλλα με προφίλ χρησιμοποιούνται συνήθως για περιβλήματα στέγης και τοίχου σε βιομηχανικές εγκαταστάσεις και αποθήκες λόγω του χαμηλού βάρους τους και της επαρκούς αντοχής τους. Για έργα χωρίς θερμομόνωση, η κατανάλωση χάλυβα είναι περίπου 5 kg/m² έως 11 kg/m². Η μεταλλική στέγη στο συγκρότημα Pingliang Sports Park, που εγκαταστάθηκε μεταξύ Ιουνίου 2020 και Ιουνίου 2023, χρησιμοποίησε φύλλα χάλυβα με επικάλυψη Al-Zn πάχους 0,6 mm ως στρώμα βάσης οροφής. Το έργο έλαβε το Silver Award for Engineering Technology στα Βραβεία Επιστήμης και Τεχνολογίας του 2024 Building Waterproofing Industry, το οποίο υποδηλώνει ότι το υλικό είχε αποδεκτή απόδοση σε μια μεγάλη δημόσια εγκατάσταση.

2. Συστήματα Σύνθετων Δαπέδων

Όταν συνδυάζεται με σκυρόδεμα, το προφίλ χάλυβα λειτουργεί τόσο ως μόνιμος ξυλότυπος όσο και ως εφελκυστικός οπλισμός. Αυτή η προσέγγιση καταργεί την ανάγκη για παραδοσιακό ξυλότυπο και προσωρινή στήριξη. Για να βελτιωθεί ο δεσμός μεταξύ του χάλυβα και του σκυροδέματος, τα καρφιά διάτμησης μπορούν να προ-συγκολληθούν στο φύλλο ή το φύλλο μπορεί να διαμορφωθεί με αμφίδρομες νευρώσεις ακαμψίας. Τα σύνθετα συστήματα δαπέδων χρησιμοποιούνται ευρέως σε πολυώροφα κτίρια και πολυώροφες βιομηχανικές κατασκευές.

3. Τοξωτές και καμπύλες κατασκευές

Τα φύλλα με μεταλλικό προφίλ μπορούν να διαμορφωθούν ως επίπεδα ή καμπύλα πάνελ. Τα κυρτά φύλλα επιτρέπουν τα τοξωτά κτίρια που συνδυάζουν λειτουργίες δοκού, πλάκας και υποστυλώματος σε μια ενιαία δομική μορφή. Τα συστήματα οροφής μπορούν να παραχθούν ως πίνακες καμπύλης ή μεταβλητής διατομής και είναι κατάλληλα για στεγανοποίηση βαθμών I έως III με ελάχιστη κλίση 1,5 μοίρες.

4. Στεγανοποίηση ταράτσας και Αντοχή στον άνεμο

Τα συστήματα οροφής συνήθως χρησιμοποιούν είτε περιτυλιγμένες βιδωτές συνδέσεις είτε σχέδια σύμπλεξης ραφών υψηλής αντοχής. Η μέθοδος όρθιας ραφής χρησιμοποιεί κρυφούς, μη διεισδυτικούς συνδετήρες και έχει εφαρμοστεί σε έργα όπως τα κτίρια τερματικών σταθμών στο διεθνές αεροδρόμιο του Πεκίνου. Το σύστημα φύλλων με προφίλ όρθιας ραφής 360° της SENBO έχει πλάτος πάνελ 430 mm και ύψος νευρώσεων 65 mm. Έχει σχεδιαστεί για κλίση αποστράγγισης τουλάχιστον 5% και απόσταση τεγίδων που δεν υπερβαίνει το 1,5 m. Η μέθοδος κρυφής στερέωσης βελτιώνει την αντίσταση στην ανύψωση του ανέμου και μειώνει τις διαδρομές διαρροής σε σύγκριση με τους εκτεθειμένους συνδετήρες.

Χαρακτηριστικά Προϊόντος

• Ελαφρύ και οικονομικό:Η κατανάλωση χάλυβα από 5 kg/m² έως 11 kg/m² για στέγες και οικονομικό άνοιγμα περίπου 3,5 m κάνουν το υλικό κατάλληλο για μεγάλα περιβλήματα.
• Αντοχή στη διάβρωση:Τα φύλλα με επίστρωση Al-Zn παρέχουν 3 έως 5 φορές μεγαλύτερη αντίσταση στη διάβρωση του γαλβανισμένου χάλυβα. Οι επιστρώσεις PVDF παρατείνουν περαιτέρω τη διάρκεια ζωής σε επιθετικά περιβάλλοντα.
• Ποικιλία προφίλ:Διατίθενται προφίλ σε σχήμα V, με ραβδώσεις, άκαμπτο και χελιδονοουρά. Για ειδικές αρχιτεκτονικές μορφές μπορούν να κατασκευαστούν πίνακες καμπύλης και μεταβλητής διατομής.
• Δύο τρόποι παραγωγής:Η εργοστασιακή προκατασκευή ή η επιτόπια διαμόρφωση κυλίνδρων δίνει ευελιξία στο μήκος του φύλλου και στον προγραμματισμό μεταφοράς.
• Ανακυκλώσιμο υλικό:Τα φύλλα χάλυβα και αλουμινίου μπορούν να ανακυκλωθούν στο τέλος της υπηρεσίας. Τα φύλλα μπορούν επίσης να ενσωματωθούν με φωτοβολταϊκά συστήματα παραγωγής ενέργειας.

Τυπικές Εφαρμογές

• Επένδυση στέγης και τοίχου για βιομηχανικές εγκαταστάσεις και αποθήκες logistics.
• Μεταλλικές στέγες για δημόσια κτίρια όπως στάδια, εκθεσιακά κέντρα και τερματικά αεροδρομίων.
• Σύνθετα δάπεδα για πολυώροφα κτίρια και πολυώροφες βιομηχανικές εγκαταστάσεις.
• Τοξωτά κτίρια και προσωρινές κατασκευές που επωφελούνται από μια αυτοφερόμενη μορφή κελύφους.

Συστάσεις εγκατάστασης και χειρισμού

• Αποθηκεύστε τα φύλλα σε επίπεδα στηρίγματα και κρατήστε τα στεγνά. Χρησιμοποιήστε ένα αναπνεύσιμο κάλυμμα εάν η αποθήκευση σε εξωτερικό χώρο είναι αναπόφευκτη.
• Σηκώστε τις δέσμες με φαρδιές ιμάντες ή ράβδους διασκορπισμού για να αποτρέψετε την παραμόρφωση της πλευράς και τη ζημιά της επίστρωσης.
• Κόψτε σεντόνια με ψαλίδι ή τσιμπιδάκια. Αποφύγετε το λειαντικό κόψιμο που δημιουργεί θερμότητα και καταστρέφει τη μεταλλική ή οργανική επίστρωση.
• Χρησιμοποιήστε συνδετήρες με ροδέλες που είναι συμβατές με το φύλλο για να αποφύγετε τη γαλβανική διάβρωση.
• Ακολουθήστε τις καθορισμένες λεπτομέρειες πλευρικού και τελικού γύρου. Σε περιοχές με δυνατό άνεμο, αυξήστε την πυκνότητα των συνδετήρων στις άκρες και τις γωνίες της οροφής.
• Για συστήματα όρθιας ραφής, επαληθεύστε την εμπλοκή του κλιπ και τη στεγανότητα της ραφής πριν μεταβείτε στο επόμενο πλαίσιο.

Κοινές Ερωτήσεις

Πώς μπορώ να επιλέξω ανάμεσα σε γαλβανισμένα φύλλα, με επίστρωση Al-Zn και με έγχρωμη επίστρωση;

Η επιλογή εξαρτάται από το ατμοσφαιρικό περιβάλλον και τις απαιτήσεις εμφάνισης. Τα γαλβανισμένα φύλλα είναι οικονομικά για ήπιες συνθήκες. Τα επικαλυμμένα φύλλα Al-Zn προσφέρουν καλύτερη αντοχή στη διάβρωση και προτιμώνται για παράκτιες ή βιομηχανικές τοποθεσίες. Τα χρωματιστά φύλλα προσθέτουν ένα ανθεκτικό διακοσμητικό φινίρισμα και επιλέγονται όταν η εμφάνιση έχει σημασία ή όταν απαιτείται πρόσθετη προστασία επίστρωσης.

Μπορούν να χρησιμοποιηθούν μεταλλικά φύλλα με προφίλ και για εφαρμογές στέγης και τοίχου;

Ναι, αλλά το προφίλ και το πάχος μπορεί να διαφέρουν. Τα πάνελ οροφής πρέπει να χειρίζονται την αποστράγγιση του νερού και την ανύψωση του ανέμου, ενώ τα πάνελ τοίχου εστιάζουν περισσότερο στο φορτίο και την εμφάνιση ανέμου. Οι πίνακες ανοιγμάτων του κατασκευαστή θα πρέπει να χρησιμοποιούνται για την επιλογή του σωστού προφίλ για κάθε εφαρμογή.

Ποια είναι η ελάχιστη κλίση στέγης για αυτά τα φύλλα;

Για συστήματα με περιτυλίξεις με κοχλία, είναι τυπική μια ελάχιστη κλίση 5%. Τα συστήματα όρθιας ραφής μπορούν να χρησιμοποιηθούν σε πλαγιές έως και 1,5 μοίρες όταν εγκατασταθούν με σωστή στεγανοποίηση ραφών και σχεδιασμό αποστράγγισης. Θα πρέπει επίσης να ληφθούν υπόψη το φορτίο ανέμου σχεδιασμού του έργου και η ένταση βροχοπτώσεων.

Πώς αντιμετωπίζεται η θερμική διαστολή και συστολή στα μακριά φύλλα;

Τα μακριά φύλλα διαστέλλονται και συστέλλονται με τις αλλαγές θερμοκρασίας. Τα συστήματα όρθιας ραφής επιτρέπουν την κίνηση μέσω συρόμενων κλιπ. Για συστήματα με περιτύλιγμα, η λεπτομέρεια του τελικού γύρου και η απόσταση των συνδετήρων πρέπει να σχεδιάζονται έτσι ώστε να εξυπηρετούν τη θερμική κίνηση. Το μήκος του φύλλου και το εύρος θερμοκρασίας θα πρέπει να επανεξεταστούν από τον μηχανικό του έργου.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά δοκιμής μύλου για τα αρχεία βάρους βασικών μετάλλων και επικάλυψης. Οι διαστάσεις του προφίλ όπως το ύψος της πλευράς, το βήμα και το πραγματικό πλάτος ελέγχονται κατά την παραγωγή και πριν από την αποστολή. Για έργα με συγκεκριμένες απαιτήσεις ανύψωσης ανέμου, μπορούν να παρέχονται αναφορές δοκιμών ή υπολογισμοί. Η επιτόπια επιθεώρηση παραλαβής θα πρέπει να επαληθεύει το πάχος του φύλλου, το σχήμα του προφίλ, την κατάσταση επίστρωσης και το μήκος σε σχέση με την παραγγελία.

Θέματα Επιλογής

• Προσδιορίστε την κατηγορία περιβαλλοντικής διάβρωσης της τοποθεσίας πριν επιλέξετε το βασικό υλικό και την επίστρωση.
• Επιβεβαιώστε το σχεδιαστικό φορτίο ανέμου και το άνοιγμα για να επιλέξετε το σωστό πάχος και προφίλ φύλλου.
• Ελέγξτε την κλίση της οροφής και τη διάταξη αποχέτευσης για να αποφύγετε τη συσσώρευση νερού και διαρροές.
• Για μεγάλα συνεχόμενα φύλλα, βεβαιωθείτε ότι η διαδρομή μεταφοράς μπορεί να χωρέσει το απαιτούμενο μήκος ή σχέδιο για τη διαμόρφωση ρολού επιτόπου.
• Εάν το φύλλο θα χρησιμοποιηθεί σε ένα σύνθετο σύστημα δαπέδου, επιβεβαιώστε τις απαιτούμενες απαιτήσεις διάταξης διατμητικής στήλης και βαθμολόγησης πυρκαγιάς.
