Τα πάνελ αλουμινίου-μαγνήσιου-μαγγανίου είναι ελαφριά μεταλλικά φύλλα που χρησιμοποιούνται κυρίως για επενδύσεις στέγης και τοίχων.SENBO Κατασκευήding Υλικάπρομηθεύει αυτά τα πάνελ ως μέρος της σειράς προϊόντων μεταλλικών περιβλημάτων, με έμφαση στην ιχνηλασιμότητα του κράματος, την απόδοση επίστρωσης και τη μακροπρόθεσμη αντοχή στις καιρικές συνθήκες.
Το βασικό υλικό επιλέγεται τυπικά από τα κράματα αλουμινίου της σειράς 3000, με το AA3004 να είναι το πιο κοινό για αρχιτεκτονικές στέγες λόγω της ισορροπημένης αντοχής και μορφοποίησης του. Άλλες επιλογές περιλαμβάνουν AA3003 για γενικές εφαρμογές, AA3005 για υψηλότερη αντοχή, 5052 για θαλάσσια και παράκτια περιβάλλοντα και 6061 για έργα που απαιτούν ενισχυμένη δομική ικανότητα.
Η σύνθεση του κράματος επηρεάζει την αντοχή στη διάβρωση, την αντοχή σε εφελκυσμό και την εργασιμότητα. Όλα τα πιστοποιητικά υλικού και οι αναφορές δοκιμών μύλου είναι διαθέσιμα για την επιβεβαίωση της συγκεκριμένης ποιότητας κράματος και των μηχανικών ιδιοτήτων για κάθε παραγγελία.
Διατίθενται διάφορες επιφανειακές επεξεργασίες ανάλογα με τις απαιτήσεις του έργου:
Φυσικό ανάγλυφο φινίρισμα στόκος:Παρέχει μια ανάγλυφη επιφάνεια που αυξάνει την ακαμψία του πάνελ και μειώνει την αντανάκλαση του φωτός. Κατάλληλο για εφαρμογές όπου προτιμάται η φυσική μεταλλική εμφάνιση.
Επικάλυψη φθοράνθρακα PVDF:Εφαρμόζεται με διαδικασία πολλαπλών στρώσεων με περιεκτικότητα σε ρητίνη φθοράνθρακα τουλάχιστον 70%. Το πάχος της επίστρωσης στην μπροστινή πλευρά είναι συνήθως 24 μm ή περισσότερο. Το PVDF παρέχει ισχυρή αντοχή στην υπεριώδη ακτινοβολία και διατήρηση χρώματος.
Ανοδιωμένο φινίρισμα:Δημιουργεί ένα πυκνό στρώμα οξειδίου που βελτιώνει τη σκληρότητα της επιφάνειας και την αντοχή στη διάβρωση. Συχνά καθορίζεται για διακοσμητικές εφαρμογές ή εφαρμογές υψηλής ορατότητας.
Πολυεστερική επίστρωση:Μια οικονομικά αποδοτική επιλογή για εσωτερικές ή λιγότερο απαιτητικές εξωτερικές συνθήκες. Η απόδοση ποικίλλει ανάλογα με τη σύνθεση και το πάχος της επίστρωσης.
Η αντοχή εφελκυσμού του φύλλου αλουμινίου-μαγνήσιου-μαγγανίου AA3004-H24 είναι τυπικά 230 MPa ή υψηλότερη, με αντοχή διαρροής 200 MPa ή περισσότερο και επιμήκυνση τουλάχιστον 3,8%. Αυτές οι τιμές βασίζονται σε τυπικά πιστοποιητικά δοκιμής μύλου και ενδέχεται να διαφέρουν ελαφρώς ανά παρτίδα παραγωγής.
Τα κράματα αλουμινίου-μαγνήσιου-μαγγανίου σχηματίζουν ένα φυσικό στρώμα οξειδίου στην επιφάνεια όταν εκτίθενται στον αέρα. Αυτό το στρώμα οξειδίου παρέχει εγγενή αντίσταση στη διάβρωση. Υπό κανονικές ατμοσφαιρικές συνθήκες, ο ρυθμός διάβρωσης είναι πολύ χαμηλός. Η δοκιμή ψεκασμού αλατιού αντιπροσωπευτικών επικαλυμμένων πάνελ δεν έδειξε ορατή διάβρωση μετά από παρατεταμένη έκθεση, αλλά η συγκεκριμένη απόδοση εξαρτάται από τον τύπο της επίστρωσης, τις λεπτομέρειες εγκατάστασης και την περιβαλλοντική σοβαρότητα.
Για παράκτια ή βιομηχανικά περιβάλλοντα, μπορεί να συνιστάται μια παχύτερη επίστρωση PVDF ή κράμα θαλάσσιας ποιότητας 5052. Εξακολουθούν να απαιτούνται τακτική επιθεώρηση και καθαρισμός σε επιθετικά περιβάλλοντα για τη διατήρηση της μακροπρόθεσμης εμφάνισης και απόδοσης.

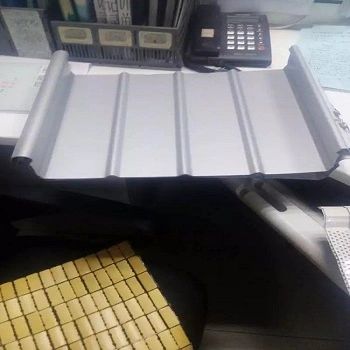

Τα κοινά προφίλ περιλαμβάνουν YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 και YX65-600, με ύψη νευρώσεων 25 mm, 45 mm, 50 mm και 65 mm. Η επιλογή του προφίλ εξαρτάται από το άνοιγμα, το φορτίο και τις απαιτήσεις αρχιτεκτονικής καμπυλότητας.

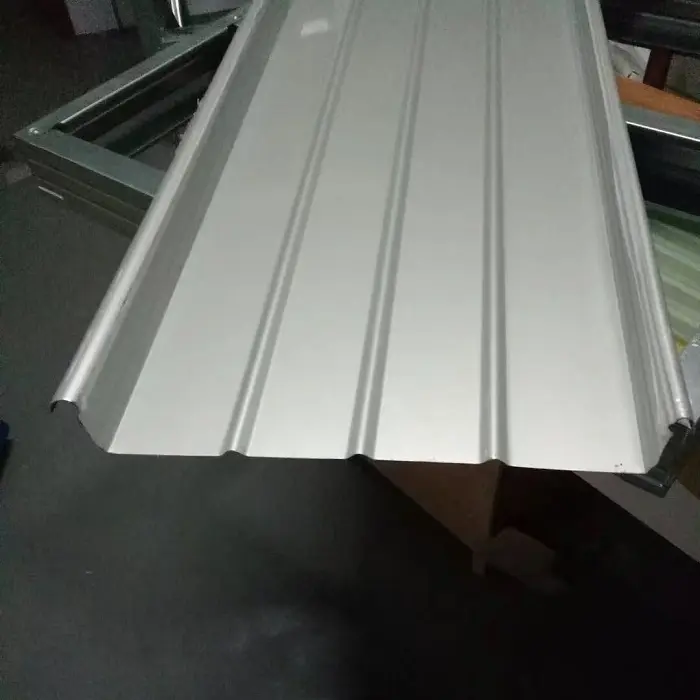

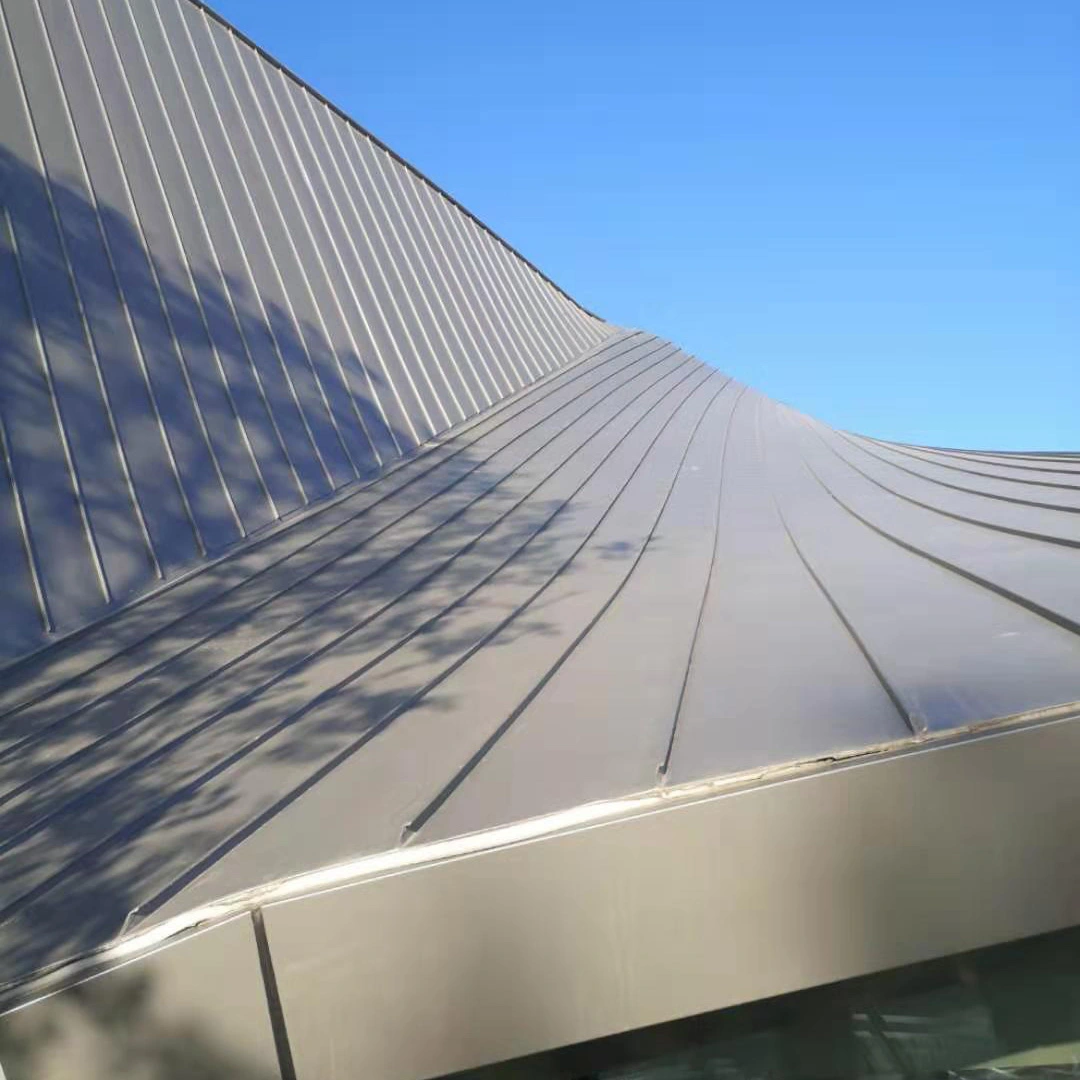

Το σύστημα όρθιας ραφής είναι η κύρια μέθοδος εγκατάστασης για στέγες από αλουμίνιο-μαγνήσιο-μαγγάνιο. Τα πάνελ προσαρτώνται στην υποδομή χρησιμοποιώντας κρυφά κλιπ και τα παρακείμενα πάνελ συνδέονται μηχανικά χρησιμοποιώντας μια κλειδαριά 270° ή 360°. Αυτή η μέθοδος εξαλείφει τους εκτεθειμένους συνδετήρες και επιτρέπει τη θερμική κίνηση κατά μήκος του πάνελ.
Για εφαρμογές επένδυσης τοίχων, μπορούν να χρησιμοποιηθούν επίπεδα ή ελαφρώς προφίλ πάνελ με ορατά ή κρυφά συστήματα στερέωσης. Η τεχνική ομάδα μας μπορεί να προτείνει ένα κατάλληλο προφίλ και μέθοδο στερέωσης με βάση τους υπολογισμούς του φορτίου ανέμου και τις αρχιτεκτονικές λεπτομέρειες.
| Παράμετρος | Εύρος / Επιλογές | Σημειώσεις |
|---|---|---|
| Διαβαθμίσεις κράματος | AA3003, AA3004, AA3005, 5052, 6061 | Επιλέγεται από το περιβάλλον και τη δύναμη |
| Πάχος φύλλου | 0,6–1,5 χλστ | 0,7–1,2 mm κοινά για στέγες |
| Ύψος πλευράς | 25 / 45 / 50 / 65 mm | Ανάλογα με το προφίλ |
| Πλάτος πίνακα | 300 / 330 / 400 / 430 / 470 / 500 / 575 / 600 mm | Αποτελεσματικό πλάτος κάλυψης |
| Αντοχή σε εφελκυσμό (AA3004-H24) | ≥230 MPa | Διατίθεται πιστοποιητικό δοκιμής μύλου |
| Ισχύς διαρροής (AA3004-H24) | ≥200 MPa | Διατίθεται πιστοποιητικό δοκιμής μύλου |
| Επιμήκυνση (AA3004-H24) | ≥3,8% | Διατίθεται πιστοποιητικό δοκιμής μύλου |
| Πυκνότητα | 2,73 g/cm³ | Περίπου το ένα τρίτο του χάλυβα |
| Επιλογές επίστρωσης | PVDF, πολυεστέρας, ανοδιωμένος, φυσικός στόκος | Πάχος επίστρωσης ανά προδιαγραφή |
| Εφαρμοστέο πρότυπο | GB/T 12755-2008 | Φύλλα χάλυβα με προφίλ για οικοδομές |
Για συστήματα στέγης:Επιβεβαιώστε το απαιτούμενο προφίλ και πάχος πλαισίου με βάση τους υπολογισμούς του ανοίγματος, της ανύψωσης ανέμου και του φορτίου χιονιού. Το σύστημα όρθιας ραφής συνιστάται για μεγάλες κλίσεις και στέγες χαμηλής κλίσης για να επιτρέπεται η θερμική κίνηση.
Για παράκτια περιβάλλοντα:Καθορίστε το κράμα 5052 ή ένα σύστημα επίστρωσης PVDF με επαρκές πάχος. Το τακτικό ξέπλυμα με γλυκό νερό βοηθά στην απομάκρυνση των εναποθέσεων αλατιού και παρατείνει τη διάρκεια ζωής της επίστρωσης.
Για καμπύλες ή σύνθετες γεωμετρίες:Τα πάνελ αλουμινίου-μαγνήσιου-μαγγανίου μπορούν να διαμορφωθούν με ρολό σε καμπύλα ή κωνικά σχήματα. Παρέχετε αρχιτεκτονικά σχέδια έγκαιρα, ώστε το προφίλ και το πάχος του φύλλου να μπορούν να επιλεγούν για μορφοποίηση.
Κατά την εγκατάσταση:Χρησιμοποιήστε κατάλληλες μεθόδους ανύψωσης και χειρισμού για να αποφύγετε την παραμόρφωση του πίνακα. Βεβαιωθείτε ότι η υποδομή είναι ευθυγραμμισμένη και ότι τα κλιπ έχουν τοποθετηθεί σύμφωνα με την καθορισμένη απόσταση. Η ραφή πρέπει να εκτελείται με βαθμονομημένο εξοπλισμό για να επιτευχθεί το σωστό προφίλ κλειδαριάς.
1.Τερματικοί σταθμοί αεροδρομίων και σιδηροδρομικοί σταθμοί υψηλής ταχύτητας όπου απαιτείται μεταλλική στέγη μεγάλου ανοίγματος.
2.Αθλητικά στάδια και εκθεσιακά κέντρα με καμπύλες ή σύνθετες γεωμετρίες στέγης.
3.Εμπορικά κτίρια και εμπορικά κέντρα που απαιτούν μια ανθεκτική και οπτικά ελκυστική πρόσοψη.
4.Βιομηχανικά κτίρια σε παράκτια ή διαβρωτικά περιβάλλοντα.
5.Βίλες κατοικιών υψηλής ποιότητας και προσαρμοσμένα αρχιτεκτονικά έργα.
Σε ορισμένα σχέδια φακέλων κτιρίων, η στέγη αλουμινίου-μαγνήσιου-μαγγανίου συνδυάζεται μεΠάνελ σάντουιτς από βράχο μαλλίγια θερμομόνωση καιΦύλλα χάλυβα με προφίλγια την εσωτερική επένδυση, σχηματίζοντας ένα πλήρες συγκρότημα οροφής. Η ομάδα μας μπορεί να βοηθήσει με λεπτομέρειες διεπαφής μεταξύ αυτών των προϊόντων.
Το AA3004 είναι κατάλληλο για τις περισσότερες αρχιτεκτονικές εφαρμογές στέγης και τοίχου λόγω της ισορροπημένης αντοχής του και της αντοχής στη διάβρωση. Για παράκτια ή θαλάσσια περιβάλλοντα, το 5052 προσφέρει υψηλότερη αντοχή στη διάβρωση. Το 6061 μπορεί να ληφθεί υπόψη όταν απαιτείται υψηλότερη δομική αντοχή, αλλά είναι λιγότερο διαμορφώσιμο από τα κράματα της σειράς 3000.
Υπό κανονικές ατμοσφαιρικές συνθήκες και με σωστή επιλογή επίστρωσης, τα πάνελ μπορούν να διαρκέσουν 30 χρόνια ή περισσότερο. Η πραγματική διάρκεια ζωής εξαρτάται από την ποιότητα του κράματος, τον τύπο επίστρωσης, την περιβαλλοντική έκθεση και τη συντήρηση. Τα πάνελ με επίστρωση PVDF προσφέρουν γενικά καλύτερη μακροπρόθεσμη διατήρηση χρώματος από τις επιστρώσεις πολυεστέρα.
Ναί. Τα πάνελ μπορούν να διαμορφωθούν σε ρολό σε κυρτές ή κοίλες καμπύλες και κωνικά σχήματα για να ταιριάζουν με την αρχιτεκτονική γεωμετρία. Η μορφοποίηση εξαρτάται από το πάχος του φύλλου και την ιδιοσυγκρασία του κράματος. Η ομάδα μηχανικών μας μπορεί να συμβουλέψει για επιτεύξιμες ακτίνες καμπυλότητας για συγκεκριμένα προφίλ.
Το σύστημα όρθιας ραφής χρησιμοποιεί κρυφά κλιπ που είναι προσαρτημένα στην υποδομή. Τα πάνελ κουμπώνουν πάνω στα κλιπ και οι ραφές κλειδώνονται μηχανικά χρησιμοποιώντας μια μηχανή ραφής. Αυτό επιτρέπει στα πάνελ να διαστέλλονται και να συστέλλονται ελεύθερα κατά μήκος της πλαγιάς χωρίς ορατά συνδετήρες.
Παρέχουμε πιστοποιητικά δοκιμών μύλου για το κράμα αλουμινίου, αναφορές πάχους επίστρωσης και ισχύουσες αναφορές δοκιμών προϊόντων. Για συγκεκριμένα έργα, πρόσθετη τεκμηρίωση, όπως υπολογισμοί ανύψωσης ανέμου ή δεδομένα απόδοσης πυρκαγιάς, μπορούν να παρέχονται κατόπιν αιτήματος.
