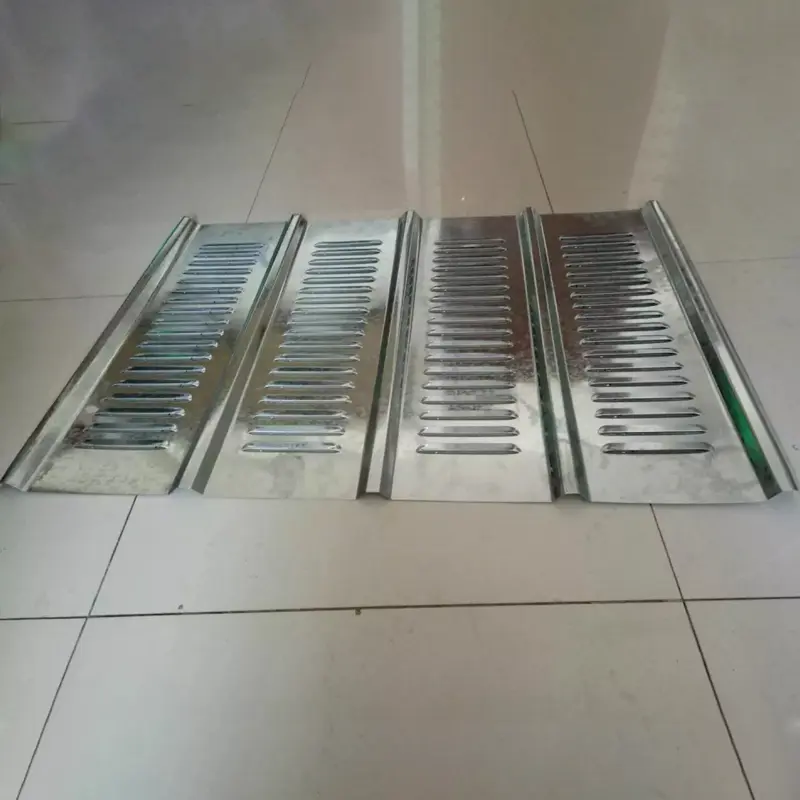

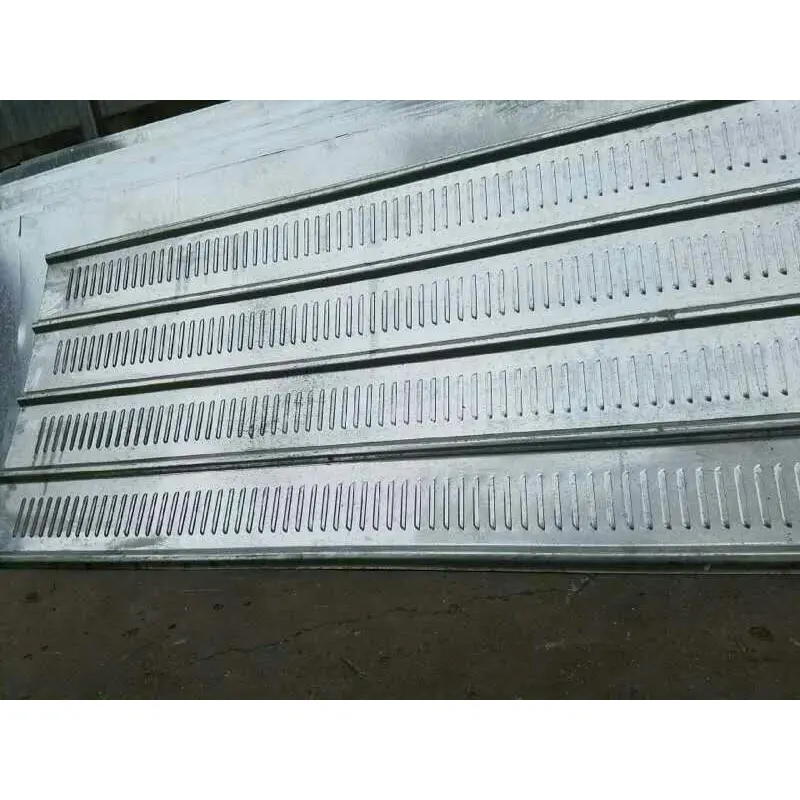

Διάτρητο φύλλο με περσίδες

Το διάτρητο φύλλο με περσίδες είναι λειτουργικά αρχιτεκτονικά πάνελ που δημιουργούνται με την επεξεργασία μεταλλικών φύλλων χρησιμοποιώντας εξοπλισμό σφράγισης υψηλής ακρίβειας για να σχηματιστεί μια δομή γωνιακών ανοιγμάτων που μοιάζουν με περσίδες. Σε αντίθεση με τα τυπικά διάτρητα πάνελ (τα οποία διαθέτουν ευθείες οπές, όπως κύκλους ή τετράγωνα), τα διάτρητα πάνελ με περσίδες διαθέτουν γωνιακές περσίδες. Αυτός ο σχεδιασμός επιτρέπει στον αέρα να ρέει μέσα από τα διαγώνια κανάλια, ενώ εμποδίζει την οριζόντια οπτική γωνία, επιτυγχάνοντας έτσι ένα «αεριζόμενο αλλά αδιαφανές» αποτέλεσμα.

Επιλογή Βασικού Υλικού

Ανάλογα με το περιβάλλον λειτουργίας και τις απαιτήσεις απόδοσης, μπορούν να επιλεγούν τα ακόλουθα υλικά:

Γαλβανισμένος χάλυβας Q235:Το πιο κοινό υλικό στην κατασκευή. Οι επιφάνειες επεξεργάζονται με γαλβανισμό εν θερμώ και ηλεκτροστατική βαφή πούδρας (πάχος επίστρωσης ≥60μm), αντέχουν 500 ώρες δοκιμής ψεκασμού αλατιού χωρίς ξεφλούδισμα ή σκουριά. Πρότυπο δοκιμής: ASTM B117 / ISO 9227. Οι εργαστηριακές αναφορές είναι διαθέσιμες κατόπιν αιτήματος.

304 από ανοξείδωτο χάλυβα:Χρησιμοποιείται για εξωτερικά περιβάλλοντα που απαιτούν υψηλή αντοχή στη διάβρωση ή για διακοσμητικά έργα.

Κράμα αργιλίου:Χρησιμοποιείται για έργα με περιορισμούς βάρους ή για έργα που απαιτούν συμβατότητα με πάνελ οροφής από αλουμίνιο-μαγνήσιο-μαγγάνιο.

Διαδικασία & Προδιαγραφές Κατασκευής:Κατασκευασμένο με χρήση υψηλής ταχύτητας, ακριβείας, πλήρως αυτοματοποιημένες γραμμές διάτρησης, το σύστημα υποστηρίζει διάφορα υλικά, όπως διάτρητα πηνία χάλυβα με έγχρωμη επίστρωση, πηνία αλουμινίου και φύλλα από ανοξείδωτο χάλυβα. Τα τυπικά πάχη κυμαίνονται από 0,5 mm έως 2,0 mm (λεπτά φύλλα: 0,5–1,0 mm, παχιά φύλλα: 1,0–2,0 mm). Οι τυπικές γωνίες περσίδων είναι 45°–60°, με αναλογία ανοιχτής περιοχής 40%–60%. Τα τυπικά μεγέθη φύλλου είναι 1000×2000mm και 1250×2500mm. Τα προσαρμοσμένα μεγέθη είναι διαθέσιμα κατόπιν αιτήματος.

Επιφανειακή επεξεργασία:Τα γαλβανισμένα φύλλα χάλυβα μπορούν να φινιριστούν με ηλεκτροστατική βαφή πούδρας. Τα χρώματα προσαρμόζονται σύμφωνα με τα πρότυπα RAL (τα κοινά χρώματα περιλαμβάνουν σκούρο γκρι, ανοιχτό γκρι, βασιλικό μπλε και σκούρο πράσινο).

Επαλήθευση απόδοσης

1. Ακουστική Απόδοση – Εργαστηριακή Μετρημένη Μείωση Θορύβου

Η ακουστική απόδοση των διάτρητων πλαισίων περσίδων υποστηρίζεται από συγκεκριμένα πειραματικά δεδομένα. Η συστηματική έρευνα που διεξήχθη από το Εργαστήριο Αρχιτεκτονικής Ακουστικής στο Εθνικό Πανεπιστήμιο Cheng Kung (Ταϊβάν) σε μικροδιάτρητα οριζόντια πάνελ περσίδων έδειξε ότι η μέση μείωση θορύβου κυμαίνεται από το ελάχιστο 4dB έως το μέγιστο των 15dB. Οι βασικές μεταβλητές που επηρεάζουν την ακουστική απόδοση περιλαμβάνουν το μήκος της περσίδας, το πάχος της περσίδας, τη δομική διαμόρφωση (διάτρηση μονής όψης έναντι διπλής όψης), τη γωνία περσίδων και την απόσταση περσίδων.

2. Αντίσταση αερισμού και ανέμου – Η αντίσταση στον άνεμο μειώνεται πάνω από 30%

Τα διάτρητα πάνελ περσίδων διευκολύνουν τον φυσικό αερισμό και την ανακούφιση της πίεσης μέσω γωνιακών διατρήσεων στις περσίδες, μειώνοντας αποτελεσματικά την αντίσταση στον αέρα. Όταν χρησιμοποιείται σε κατασκευές, ο σχεδιασμός ροής αέρα με περσίδες μειώνει την αντίσταση στον αέρα κατά πάνω από 30% σε σύγκριση με τα παραδοσιακά στερεά εμπόδια, με βάση συγκριτικούς υπολογισμούς φορτίου ανέμου. Τα πάνελ έχουν σχεδιαστεί για να πληρούν τις τοπικές απαιτήσεις φορτίου ανέμου σύμφωνα με τους ισχύοντες οικοδομικούς κώδικες (π.χ. GB 50009 / EN 1991), με την πραγματική απόδοση να επαληθεύεται μέσω δομικών υπολογισμών και εκτιμήσεων φορτίου ανέμου για συγκεκριμένο έργο. Αυτό τα καθιστά κατάλληλα για παράκτιες περιοχές επιρρεπείς σε τυφώνες και ανέμους.

3. Αντοχή στη διάβρωση και στις καιρικές συνθήκες – Δοκιμή ψεκασμού αλατιού 500 ωρών

Η αντίσταση στη διάβρωση των διάτρητων πλαισίων περσίδων εξασφαλίζεται μέσω ενός συστήματος διπλής διαδικασίας: γαλβανισμός εν θερμώ που ακολουθείται από ηλεκτροστατική βαφή πούδρας. Ένα γαλβανισμένο στρώμα βάσης συνδυάζεται με σκληρυμένη επίστρωση σκόνης πολυεστέρα υψηλής θερμοκρασίας εξωτερικού χώρου (πάχος ≥60μm). Τα πάνελ αντέχουν 500 ώρες δοκιμής ψεκασμού αλατιού χωρίς ξεφλούδισμα ή σκουριά, σύμφωνα με το ASTM B117 / ISO 9227. Οι αναφορές δοκιμών τρίτων είναι διαθέσιμες κατόπιν αιτήματος και η διάρκεια ζωής σε εξωτερικούς χώρους υπολογίζεται σε 5–10 χρόνια υπό κανονικές περιβαλλοντικές συνθήκες.

4. Μηχανικές και Κατασκευαστικές Ιδιότητες

Κατασκευασμένο από γαλβανισμένο χάλυβα Q235, το υλικό προσφέρει εξαιρετική αντοχή στη θλίψη, ενώ η διαδικασία σφράγισης με περσίδα εξασφαλίζει υψηλή ακρίβεια διαστάσεων. Σε εφαρμογές σιδηροδρομικής μεταφοράς (αερισμός και αδιάβροχα ρολά), η δομή συνδυάζει διάτρητα πάνελ περσίδων με όψη μπροστά με πίσω διαφράγματα βροχής για εξισορρόπηση της ροής του αέρα και της προστασίας από τις καιρικές συνθήκες. Για χώρους ισχύος μηχανοκίνητου εξοπλισμού, μπορεί να εφαρμοστεί ηχοαπορροφητικό υλικό 5–10 mm στη δομή της περσίδας για την απόσβεση του θορύβου.

5. Αποδεδειγμένα Σενάρια Εφαρμογής

Διακόσμηση Δημόσιων Κτιρίων μεγάλης κλίμακας και ηχοαπορρόφηση:Αυτά τα διάτρητα φύλλα χρησιμοποιούνται για διακόσμηση και ακουστική επεξεργασία σε μεγάλα έργα όπως αεροδρόμια, σιδηροδρομικοί σταθμοί, στάδια, εκθεσιακά κέντρα και σταθμοί μετρό.

Αποθησαύριση Κατασκευών:Το διάτρητο θησαυροφυλάκιο με περσίδες διαθέτει αρθρωτό σχεδιασμό με βιδωτό συγκρότημα, εξαλείφοντας την ανάγκη για επιτόπια συγκόλληση. Υποστηρίζει επαναχρησιμοποίηση πάνω από 5 φορές και διαθέτει ποσοστό ανακυκλωσιμότητας χάλυβα 95%.

Εξοπλισμός Εξαερισμός & Απαγωγή Θερμότητας:Χρησιμοποιούνται ως πάνελ απαγωγής θερμότητας για περιβλήματα εξοπλισμού, αυτές οι περσίδες συνήθως κατασκευάζονται από ανοξείδωτο χάλυβα, γαλβανισμένο χάλυβα ή αλουμίνιο (πάχος: 0,8–2 mm), παρέχοντας αποτελεσματικό αερισμό και απαγωγή θερμότητας ενώ προσφέρουν προστασία από τη σκόνη και τα πιτσιλίσματα.

Επισκόπηση βασικών προδιαγραφών

Όλες οι παράμετροι που αναφέρονται παρακάτω βασίζονται στην τυπική παραγωγή του εργοστασίου ή σε δοκιμές αναφοράς. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Βασικά Πλεονεκτήματα

1. Αερισμός χωρίς ορατότητα (Μοναδική Λειτουργικότητα).Ο γωνιακός σχεδιασμός της περσίδας δημιουργεί μια επικάλυψη όταν την βλέπει κανείς από μπροστά, εμποδίζοντας πάνω από το 90% της οπτικής γωνίας από το εξωτερικό, ενώ επιτρέπει τη φυσική ροή αέρα—εξισορροπώντας την προστασία της ιδιωτικής ζωής με τον εξαερισμό και την απαγωγή θερμότητας. Ο οπτικός έλεγχος μετράται σε απόσταση 1 μέτρου κάθετα στην επιφάνεια του πίνακα.

2. Επαληθευμένη ακουστική απόδοση (μείωση 4–15 dB).Οι εργαστηριακές δοκιμές επιβεβαιώνουν μέση μείωση θορύβου 4–15 dB. Η απόδοση μπορεί να βελτιωθεί περαιτέρω με την προσθήκη ηχοαπορροφητικών βαμβακερών ή μικρο-διάτρητων πάνελ.

3. Αντοχή στη διάβρωση & ανθεκτικότητα (500-Hour Salt Spray Verification).Η διπλή αντιδιαβρωτική προστασία (γαλβανισμός εν θερμώ και ηλεκτροστατική βαφή πούδρας) εξασφαλίζει ότι δεν ξεφλουδίζει ή σκουριάζει μετά από 500 ώρες δοκιμής ψεκασμού αλατιού σύμφωνα με το ASTM B117 / ISO 9227. διάρκεια ζωής σε εξωτερικούς χώρους 5–10 χρόνια.

4. Modular Assembly & Reusability.Ο αρθρωτός σχεδιασμός με βιδωτές συνδέσεις εξαλείφει την ανάγκη για επιτόπια συγκόλληση. Τα πάνελ μπορούν να επαναχρησιμοποιηθούν τουλάχιστον πέντε φορές, με ποσοστό ανακύκλωσης χάλυβα 95%.

5. Ευέλικτη προσαρμογή υλικού και προδιαγραφών.Διατίθεται σε διάφορα υλικά όπως γαλβανισμένος χάλυβας Q235, ανοξείδωτος χάλυβας και αλουμίνιο. Το πάχος της πλάκας, οι διαστάσεις και τα χρώματα μπορούν να προσαρμοστούν ώστε να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις του έργου.

Σενάρια εφαρμογής

1.Διακοσμητικά και ηχοαπορροφητικά συστήματα για μεγάλα δημόσια κτίρια όπως αεροδρόμια, σιδηροδρομικοί σταθμοί, στάδια, εκθεσιακά κέντρα και σταθμοί μετρό.

2.Αποθησαυρισμός εργοταξίου για έργα οδοποιίας, εκσκαφές μετρό και ανακαίνιση κατοικιών (που απαιτεί αντίσταση στον αέρα και ανακούφιση από την πίεση).

3.Εξαερισμός, απαγωγή θερμότητας και προστασία από τη σκόνη για βιομηχανικές εγκαταστάσεις και χώρους εξοπλισμού.

4.Ηχοφράγματα για δημοτικούς δρόμους και βιομηχανικές ζώνες (όταν συνδυάζονται με ηχοαπορροφητικά υλικά).

5.Ενσωματωμένα αρχιτεκτονικά συστήματα περσίδων σκίασης και αερισμού.

Γιατί να επιλέξετε διάτρητα πάνελ περσίδων;

Αναζητάτε ένα λειτουργικό πάνελ που εξισορροπεί τον εξαερισμό και την προστασία για έργα αρχιτεκτονικής διακόσμησης, αποθησαυρισμού κατασκευών ή έργων μείωσης θορύβου; Κατασκευασμένα από γαλβανισμένο χάλυβα Q235 ή ανοξείδωτο χάλυβα, αυτά τα πάνελ διαθέτουν περσίδες με σφράγιση ακριβείας, με γωνία 45°–60°. Παρέχουν πάνω από 90% οπτικό έλεγχο (μετρούμενο σε κάθετη όψη 1 m) ενώ επιτρέπουν φυσικό αερισμό και ανακούφιση από την πίεση, προσφέροντας περισσότερο από 30% λιγότερη αντίσταση στον αέρα σε σύγκριση με συμπαγή πάνελ. Οι ακουστικές εργαστηριακές δοκιμές επιβεβαιώνουν μείωση του θορύβου κατά 4–15 dB, ενώ οι δοκιμές ψεκασμού άλατος 500 ωρών (ASTM B117 / ISO 9227) επαληθεύουν την αντοχή τους στη διάβρωση. ο αρθρωτός σχεδιασμός επιτρέπει την επαναλαμβανόμενη επαναχρησιμοποίηση. Από διακοσμητική ηχοαπορρόφηση σε μεγάλα δημόσια κτίρια έως αντιανεμική αποθήκευση για αστικές οδοποιίες, τα διάτρητα πάνελ περσίδων—υποστηριζόμενα από αποδεδειγμένα δεδομένα απόδοσης— προσφέρουν μια αξιόπιστη λύση που εξασφαλίζει «αερισμό χωρίς ορατότητα» παράλληλα με τη μείωση του θορύβου και την αντίσταση στον αέρα.

Συχνές Ερωτήσεις

1. Ποια πρότυπα χρησιμοποιούνται για τη δοκιμή ψεκασμού αλατιού;

Δοκιμάζουμε τα πάνελ με βαφή πούδρας σύμφωνα με το ASTM B117 ή το ISO 9227 για 500 ώρες. Οι αναφορές δοκιμών τρίτων είναι διαθέσιμες κατόπιν αιτήματος για την επαλήθευση των αποτελεσμάτων.

2. Πώς μετράται ο οπτικός έλεγχος 90%;

Ο ρυθμός οπτικής διαλογής μετράται σε απόσταση 1 μέτρου κάθετα στην επιφάνεια του πίνακα. Κάτω από κανονικές γωνίες θέασης, οι γωνιακές περσίδες επικαλύπτονται για να μπλοκάρουν περισσότερο από το 90% της οριζόντιας οπτικής γωνίας, ενώ παράλληλα επιτρέπουν τη ροή του αέρα.

3. Μπορούν τα πάνελ να χρησιμοποιηθούν σε περιοχές με ισχυρό άνεμο;

Ναί. Ο σχεδιασμός με περσίδες μειώνει το φορτίο ανέμου πάνω από 30% σε σύγκριση με τα συμπαγή πάνελ. Εκτελούμε υπολογισμούς φορτίου ανέμου για συγκεκριμένο έργο σύμφωνα με τους ισχύοντες κώδικες (π.χ. GB 50009 ή EN 1991) για να διασφαλίσουμε ότι τα πάνελ και η δομή στήριξης έχουν σχεδιαστεί επαρκώς.

4. Ποια υλικά είναι διαθέσιμα για διάτρητα πάνελ με περσίδες;

Προσφέρουμε γαλβανισμένο χάλυβα Q235, ανοξείδωτο χάλυβα 304 και κράμα αλουμινίου. Η επιλογή εξαρτάται από τις απαιτήσεις διάβρωσης, τα όρια βάρους και τις αισθητικές προτιμήσεις. Όλα τα υλικά μπορούν να επικαλυφθούν με πούδρα σε διάφορα χρώματα RAL.

5. Παρέχετε δείγματα ή αναφορές δοκιμών πριν παραγγείλετε;

Ναι, μπορούμε να παρέχουμε δείγματα πάνελ για αξιολόγηση και να μοιραστούμε σχετικές αναφορές δοκιμών (ψεκασμός αλατιού, ακουστική, μηχανική) κατόπιν αιτήματος. Η ομάδα μηχανικών μας προσφέρει επίσης τεχνικές συμβουλές για το συγκεκριμένο έργο σας.

6. Πώς τοποθετούνται τα πάνελ;

Τα πάνελ έχουν σχεδιαστεί για σπονδυλωτή συναρμολόγηση με βίδες, εξαλείφοντας την ανάγκη για επιτόπια συγκόλληση. Αυτό επιτρέπει την ταχύτερη εγκατάσταση και την εύκολη αποσυναρμολόγηση και τα πάνελ μπορούν να επαναχρησιμοποιηθούν πολλές φορές.
