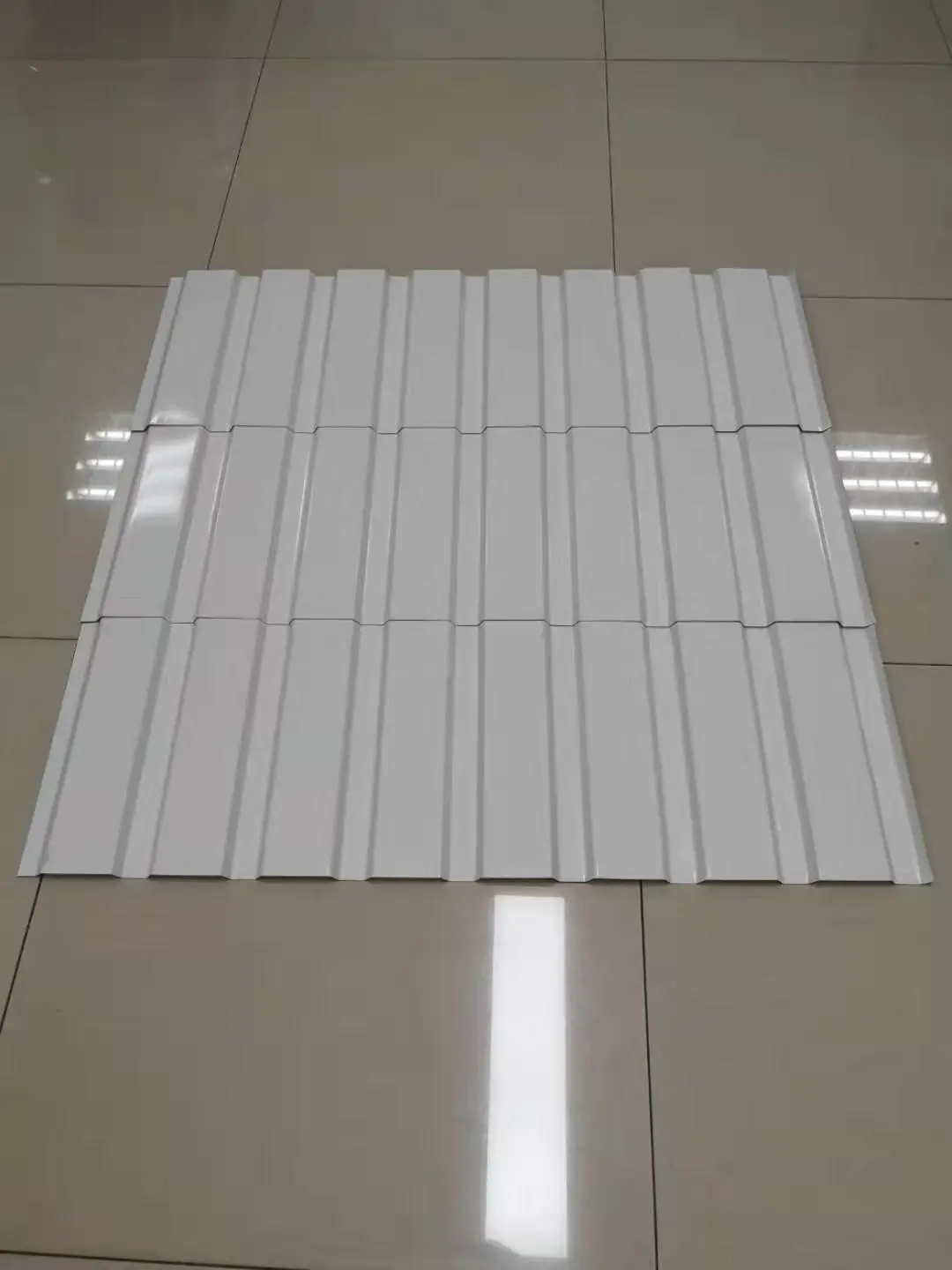

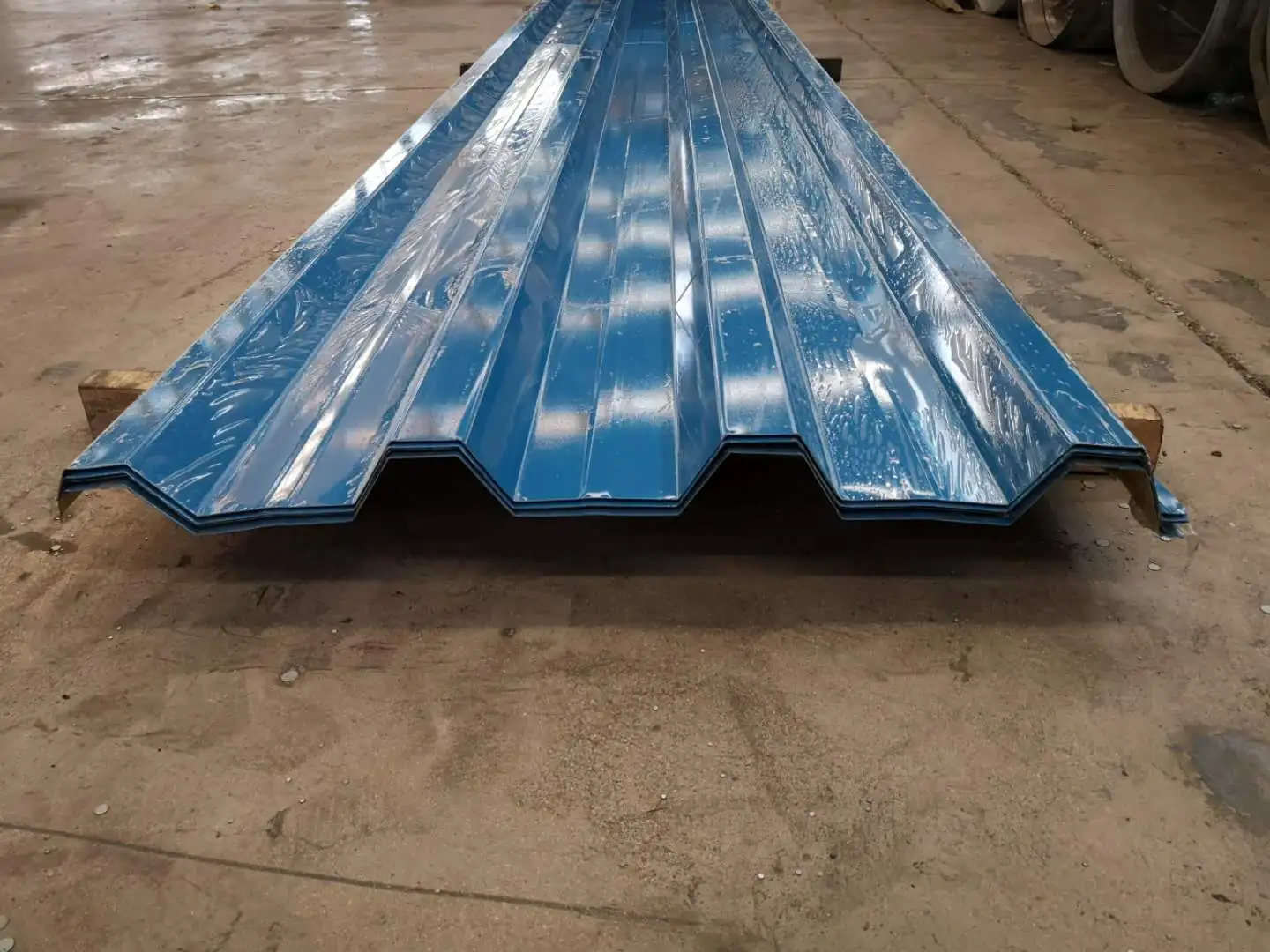

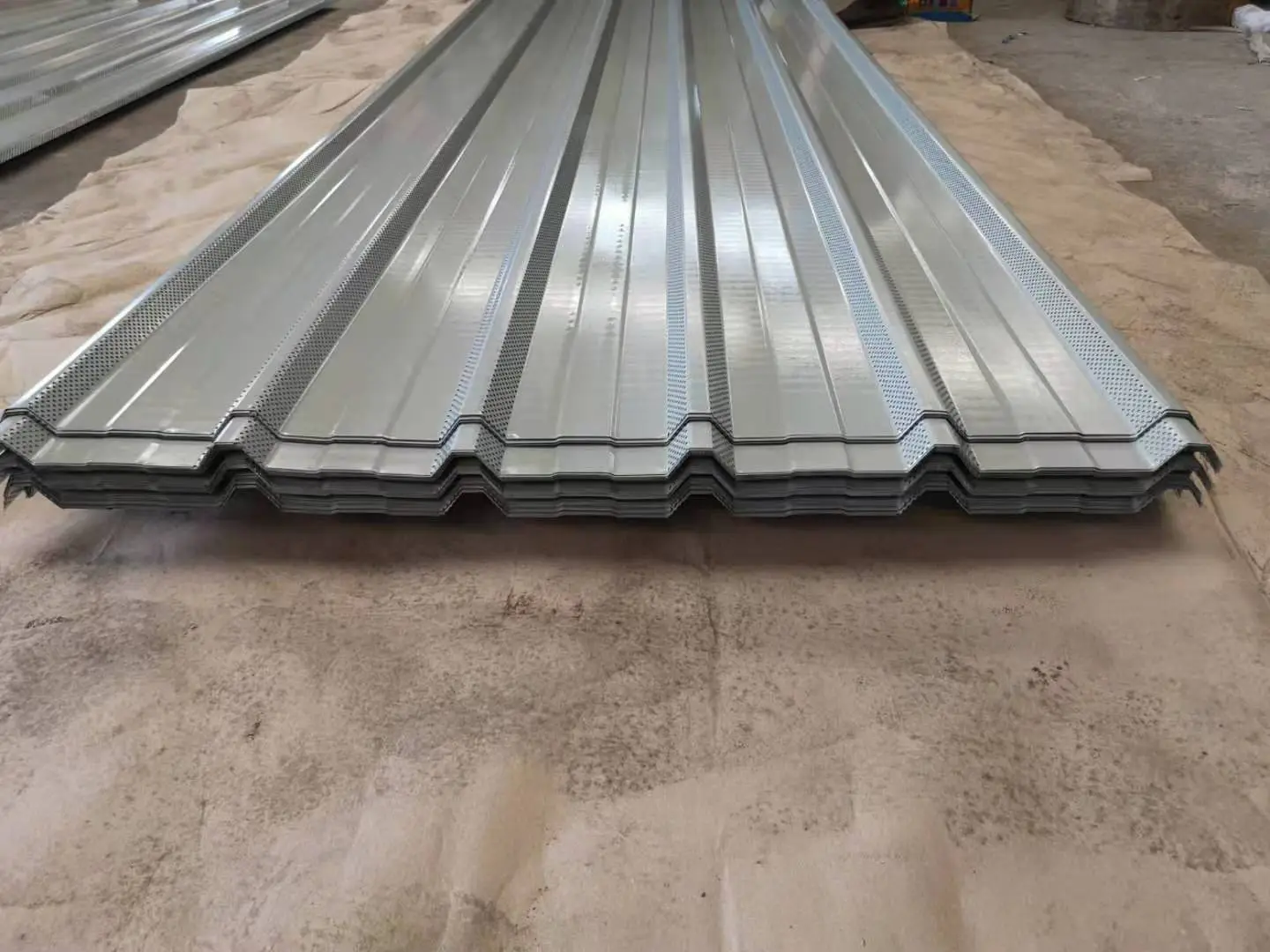

Φύλλο από προφίλ χάλυβα με έγχρωμη επίστρωση

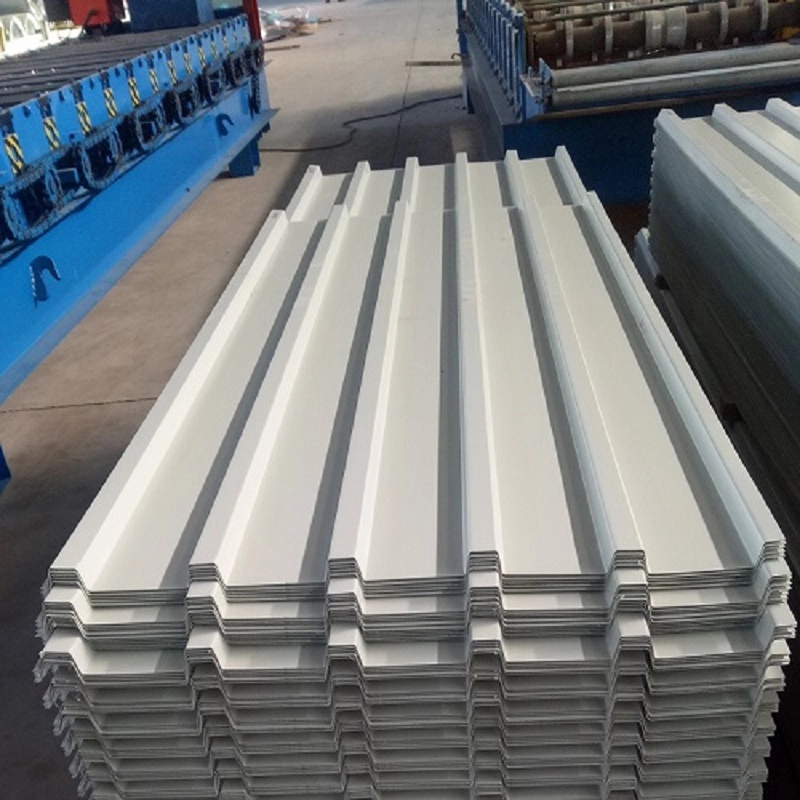

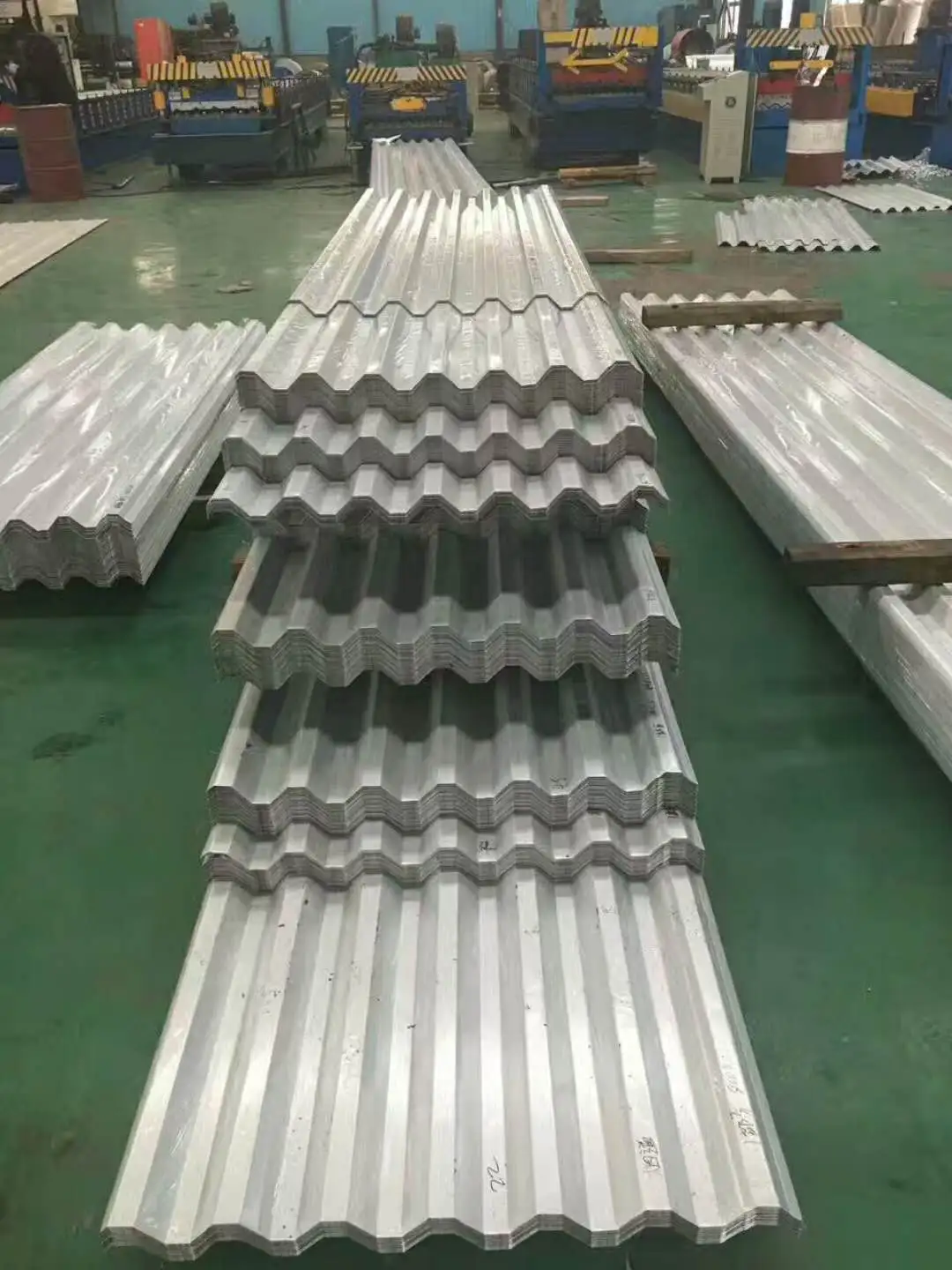

Τα φύλλα χάλυβα με έγχρωμη επίστρωση παράγονται με χρωματικά επικαλυμμένα χαλύβδινα πηνία σχηματισμού ψυχρού κυλίνδρου σε κυματοειδές προφίλ. Χρησιμεύουν ως στέγες, επένδυση τοίχων και εσωτερική ή εξωτερική διακόσμηση για βιομηχανικά κτίρια, αποθήκες και μεταλλικές κατασκευές μεγάλου ανοίγματος. Κάθε φύλλο αποτελείται από ένα χαλύβδινο υπόστρωμα που παρέχει μηχανική αντοχή, μια μεταλλική επίστρωση που λειτουργεί ως φράγμα διάβρωσης και μια οργανική επίστρωση που παρέχει αντοχή και εμφάνιση στις καιρικές συνθήκες. Η SENBO λειτουργεί πολλαπλές γραμμές διαμόρφωσης ρολού για αυτά τα προφίλ, με εσωτερικούς ελέγχους για τη γεωμετρία του προφίλ, το πάχος της επίστρωσης και την ποιότητα του βασικού μετάλλου.

Base Material and Coating

Η πρώτη ύλη είναι χαλύβδινη ταινία ψυχρής ή θερμής έλασης, που συνήθως παρέχεται σε σειρά πλάτους 1000 mm. Οι βαθμοί αντοχής διαρροής περιλαμβάνουν 250 MPa, 280 MPa, 320 MPa, 350 MPa και 550 MPa. Η δομή επίστρωσης συμμορφώνεται με το GB/T 12754. Μια κοινή διαμόρφωση χρησιμοποιεί δύο στρώσεις τελικής επίστρωσης στην μπροστινή πλευρά και μία στρώση στην πίσω πλευρά. Οι επικαλύψεις πολυεστέρα (PE) ή φθοράνθρακα (PVDF) επιλέγονται σύμφωνα με την απαιτούμενη αντίσταση στις καιρικές συνθήκες. Ο συγκεκριμένος τύπος επίστρωσης επιβεβαιώνεται κατά τη στιγμή της παραγγελίας.

Προδιαγραφές προϊόντος

Τα κοινά πάχη κυμαίνονται από 0,4 mm έως 1,6 mm. Οι επενδύσεις στέγης και τοίχων συνήθως χρησιμοποιούν τουλάχιστον 0,5 mm έως 0,6 mm, ενώ τα σημαντικά εξωτερικά κτίρια δεν πρέπει να είναι μικρότερα από 0,6 mm. Το φέρον δάπεδο μπορεί να απαιτεί πάχος έως 2 mm ή 3 mm. Τα ύψη αυλάκωσης κυμαίνονται από 10 mm έως 200 mm. Για μη σκληρυμένα τμήματα, η αναλογία ύψους προς πάχος θα πρέπει κατά προτίμηση να διατηρείται κάτω από 200. Το πραγματικό πλάτος εξαρτάται από το προφίλ. Τα ευρέως χρησιμοποιούμενα προφίλ περιλαμβάνουν το YX35-125-750 (35 mm ύψος πλευράς, 750 mm ενεργό πλάτος), το Jiaochi 760 (YX51-380-760) και το Jiaochi 820.

Τεχνικές Προδιαγραφές

Επαλήθευση απόδοσης

1. Ελαφρύ και υψηλή αντοχή

Τα έγχρωμα φύλλα χάλυβα με προφίλ ζυγίζουν μεταξύ 6 kg/m² και 10 kg/m², το οποίο είναι σημαντικά χαμηλότερο από την παραδοσιακή επένδυση από σκυρόδεμα ή τοιχοποιία. Η αντοχή διαρροής κυμαίνεται από 250 MPa έως 550 MPa, παρέχοντας καλή ακαμψία του διαφράγματος και ικανότητα φόρτωσης. Στο κύριο εργαστήριο Huangshi Daye Special Steel, τοποθετήθηκαν φύλλα στέγης με προφίλ YX114-333-666 με πάχος βασικού μετάλλου 0,8 mm σε μια επιφάνεια 13.200 m² μόνο για το άνοιγμα BC, επιβεβαιώνοντας την καταλληλότητα για μεγάλες βιομηχανικές στέγες.

2. Αποτελεσματικότητα Κατασκευής

Το προϊόν υποστηρίζει τόσο την εργοστασιακή προκατασκευή όσο και τη διαμόρφωση ρολού επιτόπου. Στο έργο του εργοστασίου Anhui Chaolong Optoelectronics, μηχανές διαμόρφωσης κυλίνδρων που τοποθετήθηκαν σε όχημα παρήγαγαν φύλλα επί τόπου, επιτρέποντας την άμεση εγκατάσταση και αποτρέποντας τη ζημιά κατά τη μεταφορά. Οι αρθρωτοί ανυψωτικοί βραχίονες βοηθούν στην τοποθέτηση, αυξάνοντας την απόδοση εγκατάστασης κατά 70% και μειώνοντας τη χειρωνακτική εργασία σε μεγάλο υψόμετρο κατά 60%. Το έργο κάλυψε περισσότερα από 76.000 m². Για το κλειστό υπόστεγο αποθήκευσης στο Yugang Material Yard στο Lanzhou, τη σωληνοειδή κατασκευή ζευκτών με το μεγαλύτερο άνοιγμα στη βορειοδυτική Κίνα, τα πάνελ οροφής χρησιμοποιούσαν γαλβανισμένο εν θερμώ χάλυβα πάχους 0,6 mm με έγχρωμο προφίλ. Η εγκατάσταση μεγάλου ανοίγματος μείωσε τον αριθμό των επικαλύψεων οροφής.

3. Αντοχή στις καιρικές συνθήκες και προστασία από τη διάβρωση

Η εξωτερική επίστρωση παρέχει ιδιότητες αυτοκαθαρισμού και μακροχρόνια αντοχή στις καιρικές συνθήκες. Τα συστήματα επίστρωσης μπορούν να ρυθμιστούν ώστε να ταιριάζουν με διαβρωτικά περιβάλλοντα. Για υποστρώματα γαλβανισμένα εν θερμώ, ένα βάρος επίστρωσης διπλής όψης τουλάχιστον 90 g/m² ανά πλευρά είναι στάνταρ, εκτός εάν ορίζεται διαφορετικά. Για υποστρώματα από κράμα αλουμινίου-ψευδαργύρου, το ελάχιστο είναι 50 g/m² ανά πλευρά. Όταν το κάτω φύλλο μιας σύνθετης οροφής λειτουργεί ως διάτρητο ηχοαπορροφητικό πλαίσιο, το μέγεθος και η απόσταση των οπών πρέπει να καθορίζονται με ακουστικό σχεδιασμό.

4. Δομική ασφάλεια και πρότυπα

Το GB/T 12755-2008 καθορίζει την επιλογή υλικού, τη διαμόρφωση προφίλ, τις τεχνικές απαιτήσεις, τις ανοχές διαστάσεων και τον έλεγχο ποιότητας για φύλλα χάλυβα με προφίλ. Για να αποφευχθεί η ορατή χρωματική διακύμανση, συνιστάται να παραγγείλετε όλα τα φύλλα για ένα μόνο έργο στέγης ή τοίχου από την ίδια παρτίδα παραγωγής.

Χαρακτηριστικά Προϊόντος

• Ρυθμιζόμενη αντοχή και προφίλ:Η αντοχή διαρροής από 250 MPa έως 550 MPa και τα ύψη νευρώσεων από 10 mm έως 200 mm επιτρέπουν στο φύλλο να ταιριάζει με διαφορετικές συνθήκες ανοίγματος και φορτίου.
• Χαμηλό νεκρό βάρος:Στα 6 kg/m² έως 10 kg/m², το φύλλο μειώνει τα δομικά φορτία και το κόστος θεμελίωσης σε σύγκριση με τα βαρύτερα υλικά επένδυσης.
• Επιλογή διαμόρφωσης επί τόπου:Οι μηχανές διαμόρφωσης ρολού που τοποθετούνται στο όχημα μπορούν να παράγουν φύλλα στο εργοτάξιο, ελαχιστοποιώντας τις ζημιές κατά τη μεταφορά και επιτρέποντας την άμεση εγκατάσταση.
• Ευελιξία επίστρωσης:Τα συστήματα PE και PVDF προσφέρουν διαφορετικές ισορροπίες μεταξύ κόστους και ανθεκτικότητας σε εξωτερικούς χώρους, με βάρη επίστρωσης προσαρμοσμένα στο περιβάλλον.
• Ευρεία γκάμα προφίλ:Τα κοινά προφίλ όπως το YX35-125-750 και το Jiaochi 760 καλύπτουν μια ποικιλία αρχιτεκτονικών και δομικών αναγκών.

Τυπικές Εφαρμογές

• Επένδυση στέγης και τοίχου για βιομηχανικές εγκαταστάσεις και αποθήκες logistics.
• Δημόσια κτίρια μεγάλης έκτασης, όπως τερματικοί σταθμοί αεροδρομίων, στάδια και εκθεσιακά κέντρα.
• Κτίρια από μεταλλικές κατασκευές που απαιτούν φύλλα χάλυβα με προφίλ σύμφωνα με το GB/T 12755-2008.
• Σύνθετο δάπεδο, όπου συνιστάται γαλβανισμένος χάλυβας εν θερμώ με ελάχιστο πάχος 0,8 mm.

Οδηγίες εγκατάστασης και χειρισμού

• Επιθεωρήστε τις τεγίδες στήριξης για ευθυγράμμιση πριν ξεκινήσετε την τοποθέτηση του φύλλου.
• Σηκώστε τις δέσμες με φαρδιές ιμάντες για να αποτρέψετε την παραμόρφωση των νευρώσεων.
• Κόψτε φύλλα με ψαλίδι ή τσιμπιδάκια που παράγουν καθαρές άκρες χωρίς να καταστρέφουν την επίστρωση.
• Χρησιμοποιήστε συνδετήρες με ροδέλες που ταιριάζουν με το σύστημα επίστρωσης για να αποφύγετε τη γαλβανική διάβρωση.
• Ακολουθήστε τις καθορισμένες λεπτομέρειες επικάλυψης και σφράγισης στους τελικούς και πλευρικούς γύρους.
• Για καμπύλες εφαρμογές, επαληθεύστε την ελάχιστη ακτίνα κάμψης με τον προμηθευτή πριν από τη διαμόρφωση.

Κοινές Ερωτήσεις

Πώς μπορώ να επιλέξω το σωστό ύψος νευρώσεων και προφίλ για μια οροφή;

Το ύψος της πλευράς επηρεάζει την ακαμψία κάμψης και την ικανότητα κάλυψης. Για μικρά ανοίγματα, χαμηλές νευρώσεις όπως 35 mm μπορεί να είναι αρκετές. Για μεγαλύτερα ανοίγματα ή μεγαλύτερα φορτία, απαιτούνται βαθύτερα προφίλ όπως 51 mm ή περισσότερα. Το προφίλ πρέπει να επιλέγεται με βάση πίνακες ανοιγμάτων και υπολογισμούς σχεδιασμού, όχι μόνο με βάση την εμφάνιση.

Ποια είναι η ελάχιστη κλίση στέγης για φύλλα χάλυβα έγχρωμου προφίλ;

Μια κλίση από 2% έως 5% είναι χαρακτηριστική για φύλλα συνεχούς μήκους χωρίς τελικούς γύρους. Οι χαμηλότερες κλίσεις αυξάνουν τον κίνδυνο συσσώρευσης νερού, γεγονός που μπορεί να μειώσει τη διάρκεια ζωής της επίστρωσης. Θα πρέπει επίσης να ληφθεί υπόψη η τοπική ένταση βροχόπτωσης και ο σχεδιασμός της αποστράγγισης.

Μπορούν αυτά τα φύλλα να χρησιμοποιηθούν για καμπύλες στέγες;

Ναι, πολλά προφίλ μπορούν να κυρτωθούν σε μεγάλη ακτίνα με διαμόρφωση ρολού ή φρενάρισμα με πίεση. Η ελάχιστη ακτίνα εξαρτάται από το πάχος του φύλλου, τη γεωμετρία των νευρώσεων και τον τύπο επίστρωσης. Συνιστάται έγκαιρος συντονισμός με τον κατασκευαστή.

Τι βάρος επίστρωσης συνιστάται για παράκτιες ή βιομηχανικές περιοχές;

Για παράκτια ή διαβρωτικά βιομηχανικά περιβάλλοντα, προτιμάται ένα υπόστρωμα επικαλυμμένο με Al-Zn με τουλάχιστον 50 g/m² ανά πλευρά και συχνά προσδιορίζεται μια τελική επίστρωση PVDF. Σε εξαιρετικά επιθετικές συνθήκες, μπορεί να χρειαστούν μεγαλύτερα βάρη επίστρωσης ή πρόσθετα προστατευτικά μέτρα.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά δοκιμής μύλου για τα αρχεία πάχους του χάλυβα βάσης και της επίστρωσης. Οι διαστάσεις του προφίλ και η κατάσταση της επιφάνειας ελέγχονται κατά την παραγωγή και πριν από την αποστολή. Για έργα που απαιτούν συγκεκριμένη ανύψωση ανέμου ή δομική απόδοση, οι εκθέσεις δοκιμών ή οι υπολογισμοί μπορούν να παρέχονται κατόπιν αιτήματος.

Θέματα Επιλογής

• Επιβεβαιώστε τις απαιτήσεις σχεδιασμού φορτίου ανέμου και ανοίγματος προτού επιλέξετε πάχος και προφίλ φύλλου.
• Επιλέξτε το σύστημα επίστρωσης με βάση την περιβαλλοντική έκθεση και την προσδοκία διάρκειας ζωής του έργου.
• Παραγγείλετε όλα τα φύλλα για ένα μόνο επίπεδο ανύψωσης ή οροφής από την ίδια παρτίδα παραγωγής για να διασφαλίσετε τη συνοχή του χρώματος.
• Συζητήστε τη χρήση της επιτόπιας διαμόρφωσης κυλίνδρων εάν η μεταφορά ή τα μεγάλα μήκη φύλλων αποτελούν ανησυχία.
