Πάνελ Οροφής Μόνιμης Ραφής

SENBO Δομικά Υλικάπρομηθεύει πάνελ στέγης με όρθια ραφή ως μέρος της σειράς προϊόντων του συστήματος μεταλλικής στέγης. Αυτά τα πάνελ διαμορφώνονται σε ρολό από μεταλλικά πηνία σε ένα προφίλ υψηλής ράβδου και ενώνονται μεταξύ τους αλληλοσυνδέοντας τις κάθετες άκρες των παρακείμενων πάνελ. Χρησιμοποιούνται ευρέως σε μεγάλα δημόσια κτίρια και βιομηχανικές εγκαταστάσεις όπου απαιτείται μακροχρόνια στεγανοποίηση και αντοχή στον αέρα.

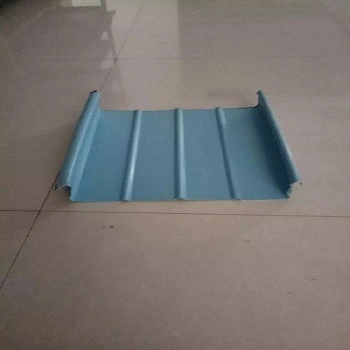

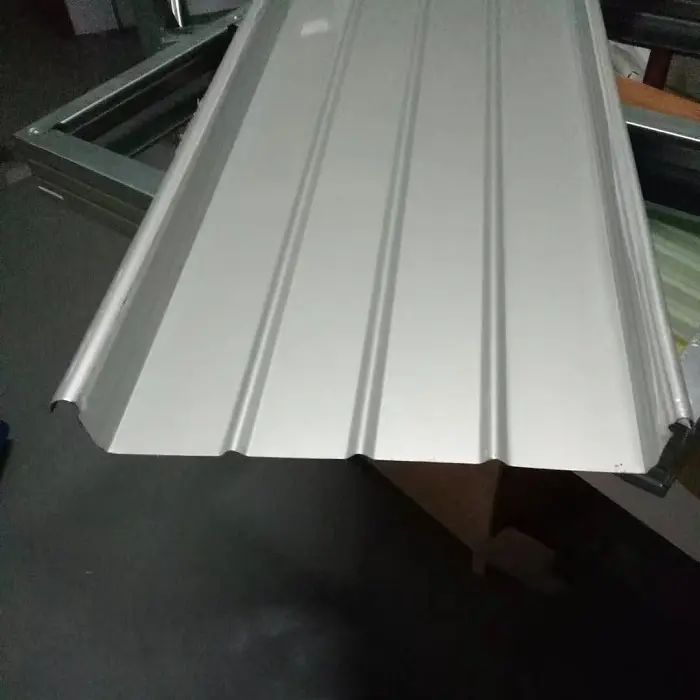

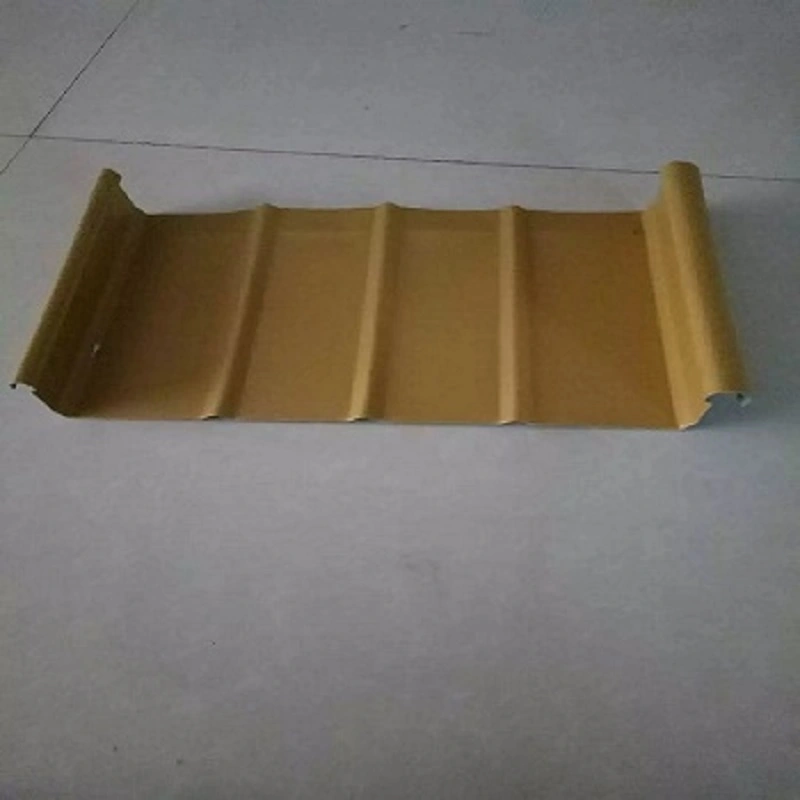

Το πάνελ οροφής με όρθια ραφή είναι ένα μεταλλικό εξάρτημα με προφίλ που δημιουργείται από μεταλλικά πηνία που σχηματίζουν ρολό σε διατομή υψηλής νεύρωσης. Σχηματίζει ένα ενσωματωμένο συγκρότημα οροφής μέσω της σύμπλεξης και ασφάλισης των κάθετων άκρων των παρακείμενων πάνελ.

Σε αντίθεση με τα τυπικά φύλλα χάλυβα με προφίλ που στερεώνονται απευθείας σε τεγίδες με βίδες διείσδυσης, το σύστημα όρθιας ραφής συνδέει πάνελ με τις τεγίδες χρησιμοποιώντας ειδικά σχεδιασμένους συνδετήρες από κράμα αλουμινίου. Αυτά τα κλιπ είναι αγκυρωμένα στις τεγίδες. Τα πάνελ κουμπώνονται πάνω στα κλιπ και μια μηχανή ραφής στη συνέχεια κλειδώνει τις κάθετες άκρες των παρακείμενων πάνελ χρησιμοποιώντας είτε μια μονή κλειδαριά είτε μια διπλή κλειδαριά 360°. Αυτό δημιουργεί μια συρόμενη σύνδεση μεταξύ των πάνελ και των κλιπ, καθώς και μια σφιχτή στεγανοποίηση μεταξύ των ίδιων των πάνελ.

Επιλογές βασικού υλικού και κοινά προφίλ

Η επιλογή του βασικού υλικού εξαρτάται από το περιβάλλον λειτουργίας και τις απαιτήσεις αντοχής:

Φύλλα κράματος αλουμινίου-μαγνήσιου-μαγγανίου (βαθμοί AA3004/3003):Τυπικά πάχους 0,7–1,2 mm, με αντοχή διαρροής τουλάχιστον 190 MPa, αντοχή εφελκυσμού 240–285 MPa και πυκνότητα 2,73 g/cm³. Αυτή είναι περίπου το ένα τρίτο της πυκνότητας του χάλυβα. Η διάρκεια ζωής του σχεδιασμού είναι πάνω από 50 χρόνια.

Φύλλα χάλυβα Aluzinc (με επικάλυψη αλουμινίου-ψευδαργύρου):Προσφέρετε 3-5 φορές μεγαλύτερη αντίσταση στη διάβρωση από τον τυπικό γαλβανισμένο χάλυβα.

Ανοξείδωτα φύλλα:Κατάλληλο για μεγάλης κλίμακας παράκτια δημόσια κτίρια που απαιτούν υψηλή αντοχή στον αέρα.

Τα κοινά προφίλ πάνελ περιλαμβάνουν τα YX65-300, YX65-330, YX65-400 και YX65-430. Το προφίλ YX65-300 διαθέτει ύψος νευρώσεων 65 mm και αποτελεσματικό πλάτος κάλυψης 300 mm. Τα πάνελ θα πρέπει ιδανικά να είναι συνεχόμενα κατά μήκος της κατεύθυνσης της κλίσης χωρίς αρμούς ή βιδωτές συνδέσεις. Το μήκος των πλαισίων με προφίλ δεν πρέπει γενικά να υπερβαίνει τα 25 m και πρέπει να ενσωματωθούν σημεία ελέγχου παραμόρφωσης.

Σύνθεση Συστήματος και Τυπικές Εφαρμογές Έργων

Ένα πλήρες σύστημα στέγης με όρθια ραφή τυπικά χρησιμοποιεί μια πολυστρωματική σύνθετη κατασκευή. Για παράδειγμα, το έργο του εκθεσιακού χώρου "Window to the Future of South Taihu" χρησιμοποιεί ένα συγκρότημα οροφής που περιλαμβάνει ένα φύλλο βάσης (προφίλ χάλυβα), μονωτική σανίδα από πετροβάμβακα και το πάνελ οροφής με ραφή. Αυτό ενσωματώνει λειτουργίες δομικής υποστήριξης, θερμομόνωσης και στεγανοποίησης. Ομοίως, το έργο του χιονοδρομικού κέντρου Yaoxue Ice and Snow World χρησιμοποιεί ένα σύστημα οροφής όρθιας ραφής από αλουμίνιο-μαγνήσιο-μαγγάνιο σε συνδυασμό με ένα ολοκληρωμένο σύστημα θερμομόνωσης.

Απόδοση σε πραγματικές συνθήκες

1. Αντίσταση ανύψωσης ανέμου: Επαληθεύτηκε με δοκιμή πλήρους κλίμακας

Η αντίσταση στον άνεμο είναι ένας κρίσιμος δείκτης απόδοσης για συστήματα στέγης με όρθια ραφή σε παράκτιες περιοχές και δημόσια έργα μεγάλης κλίμακας. Στο πλαίσιο του έργου αποκατάστασης και ενίσχυσης για τη μεταλλική οροφή του τερματικού σταθμού 2 στο αεροδρόμιο Nanchang Changbei, το μεταλλικό πάνελ οροφής όρθιας ραφής HXY-400 υποβλήθηκε σε συστηματική δοκιμή μέσω δοκιμών ανύψωσης ανέμου πλήρους κλίμακας.

Τα αποτελέσματα έδειξαν ότι η χρήση κλιπ οπλισμού αύξησε τη φέρουσα ικανότητα ανύψωσης ανέμου κατά 4,18 φορές σε σύγκριση με τα πάνελ χωρίς κλιπ. Παράγοντες όπως η απόσταση των τεγίδων, η διατμητική ικανότητα των συνδετήρων τεγίδων και η αντοχή σε κάμψη των ίδιων των τεγίδων επηρέασαν άμεσα την ικανότητα ανύψωσης ανέμου. Έρευνα σε μεταλλικές στέγες με διαφορετικές αποστάσεις τεγίδων αποκάλυψε μια άμεση συσχέτιση μεταξύ του τελικού φορτίου αστοχίας του συστήματος όρθιας ραφής και της απόστασης της τεγίδας. Τα πειραματικά αποτελέσματα ευθυγραμμίστηκαν με τις τάσεις που παρατηρήθηκαν στις αριθμητικές προσομοιώσεις, παρέχοντας μια βάση για τον τελικό σχεδιασμό και την κατασκευή του φορτίου ανέμου.

2. Στεγανότητα και αεροστεγανότητα: Διπλή προστασία μέσω ραφής 360° και προέγχυσης στεγανωτικού

Το σύστημα στέγης με όρθια ραφή πληροί τις απαιτήσεις για αεροστεγανότητα, στεγανότητα και αντοχή στην ανύψωση του ανέμου μέσω της χρήσης στεγανοποιητικού προεγχυμένου στεγανοποιητικού πλήρους μήκους στα μεταλλικά πάνελ και μιας κλειδαριάς ραφής 360°. Τα πάνελ σχηματίζουν μια συνεχή μονάδα κατά μήκος της πλαγιάς χωρίς αρμούς ή εκτεθειμένες βιδωτές συνδέσεις, γεγονός που μειώνει τους κινδύνους διαρροής που σχετίζονται με την παραδοσιακή οροφή εκτεθειμένου συνδετήρα, όπως η διάβρωση στις οπές των συνδετήρων και η υποβάθμιση του στεγανοποιητικού.

Απαιτούνται επεξεργασίες που αναβοσβήνουν σε όλους τους κόμβους όπου τα πάνελ οροφής συναντούν τοίχους πρόσοψης ή κατασκευές που προεξέχουν στην οροφή. Τα υλικά στεγανοποίησης εφαρμόζονται στις ενώσεις της αγκαλιάς. Απαιτείται ασφαλής συγκόλληση με στεγανωτικό σιλικόνης στην επικάλυψη μεταξύ της βάσης που αναβοσβήνει και του πάνελ, ενώ χρησιμοποιούνται λωρίδες σφράγισης αφρού μεταξύ του επάνω που αναβοσβήνει και του πίνακα, καθώς και μεταξύ της επένδυσης άκρων και του πλαισίου.

3. Διαχείριση θερμικής διαστολής και συστολής: Στήριγμα ολίσθησης και ελεγχόμενη παραμόρφωση

Η θερμική διαστολή και συστολή μεταλλικών υλικών κάτω από σημαντικές διακυμάνσεις της θερμοκρασίας είναι ένα εγγενές φυσικό φαινόμενο. Η ολισθαίνουσα σύνδεση μεταξύ των πλαισίων οροφής όρθιας ραφής και των σταθερών τους στηρίξεων επιτρέπει στα πάνελ να διαστέλλονται και να συστέλλονται ελεύθερα κατά μήκος της κλίσης ως απόκριση στις διακυμάνσεις της θερμοκρασίας, αντιμετωπίζοντας έτσι τη θερμική καταπόνηση.

Ενώ το μήκος των πλαισίων με προφίλ δεν πρέπει ιδανικά να υπερβαίνει τα 25 μέτρα, πρέπει να δημιουργηθούν κατάλληλα σημεία ελέγχου παραμόρφωσης για να καθοδηγούν την κατεύθυνση διαστολής και συστολής. Αυτό αποτρέπει τον λυγισμό ή την αποκόλληση του πάνελ από τους συνδετήρες στήριξης. Αυτό το χαρακτηριστικό επιτρέπει επίσης τη χρήση μήκους ενός πάνελ έως και 35 μέτρα ή περισσότερο, μειώνοντας τον αριθμό των εγκάρσιων επικαλύψεων.

4. Εφαρμογή σε καμπύλες στέγες μεγάλου ανοίγματος: Επικύρωση μέσω του έργου Xiamen Convention and Exhibition Center

Το σύστημα πάνελ οροφής με όρθια ραφή FLEX-LOK 400 χρησιμοποιήθηκε για την καμπύλη μεταλλική στέγη μεγάλου ανοίγματος (99m και 72m) του έργου Φάσης ΙΙΙ του Συνεδριακού και Εκθεσιακού Κέντρου Xiamen. Το σύστημα περιλαμβάνει γαλβανισμένες τεγίδες υψηλής αντοχής, πάνελ οροφής με όρθια ραφή και δομικό δάπεδο. Έχει αποδειχθεί ότι προσφέρει αντοχή στην ανύψωση του ανέμου και τη διάβρωση, καθώς και στεγανωτικές και θερμομονωτικές επιδόσεις.

Κατά τη διάρκεια της κατασκευής, τα πάνελ οροφής διαμορφώθηκαν επί τόπου με ρολό και τα εξαρτήματα τοποθετήθηκαν σε κατεύθυνση που βλέπει μακριά από τον άνεμο που επικρατούσε. Επιβλήθηκαν αυστηρές απαιτήσεις τοποθέτησης για την εγκατάσταση λεπτομερών αρμών. Ομοίως, το σύστημα στέγης αλουμινίου-μαγνήσιου-μαγγανίου με όρθια ραφή εφαρμόστηκε με επιτυχία στη σύνθετη καμπύλη χαλύβδινη κατασκευή του έργου "Window to the Future" Exhibition Hall στο South Taihu.

5. Πρότυπα κατασκευής και εγκατάστασης: Υποστήριξη από Εθνικούς Τυπικούς Άτλαντες και Προδιαγραφές

Η κατασκευή και η τοποθέτηση πάνελ οροφής όρθιας ραφής υποστηρίζεται από ένα σύστημα προτύπων. Σύμφωνα με την τεχνική προδιαγραφή JGJ 255-2012 (Τεχνική Προδιαγραφή για Στέγες και Μεταλλικές Στέγες Θερινού Φωτισμού), υπάρχουν σαφώς καθορισμένες επιτρεπόμενες αποκλίσεις για την ποιότητα εγκατάστασης: απόκλιση 5–7 mm στην εφαρμογή συνεχών διαμήκων εξαρτημάτων (με κατώφλι 35 μέτρων) και οροφή 30 λεπτών σε +20/+ κατώφλι 50 μέτρων).

Το εθνικό πρότυπο atlas 24CJ113-1 (Αρχιτεκτονικές λεπτομέρειες για μεταλλικά πάνελ (Μέρος I): Σύστημα μεταλλικής στέγης 360° Seam Standing-Seam) παρέχει λεπτομερή κατασκευαστικά σχέδια για όλα τα σημεία σύνδεσης, που κυμαίνονται από αρθρώσεις πάνελ έως υδρορροές, λωρίδες φωτισμού ημέρας, ανεμιστήρες και αγωγούς αντικεραυνικής προστασίας.

Λεπτομερείς προδιαγραφές με μια ματιά

Οι ακόλουθες παράμετροι βασίζονται στην τυπική παραγωγή και στα σχετικά εθνικά πρότυπα. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Βασικά πλεονεκτήματα προϊόντος

1. Δομική στεγανοποίηση χωρίς τρύπες στερέωσης.Καμία βίδα δεν εισχωρεί στην επιφάνεια του πίνακα. Μια σύνδεση αλληλασφάλισης με ραφές 360° σε συνδυασμό με συνεχή προ-έγχυση στεγανωτικού μειώνει τους κινδύνους διαρροής που σχετίζονται με τις οπές του συνδετήρα.

2. Επαληθεύσιμη και ρυθμιζόμενη αντίσταση ανέμου.Η δοκιμή ανύψωσης ανέμου πλήρους κλίμακας επιβεβαιώνει ότι τα κλιπ ενίσχυσης μπορούν να αυξήσουν τη φέρουσα ικανότητα κατά 4,18 φορές. Παράγοντες όπως η απόσταση των τεγίδων και η χωρητικότητα φορτίου του συνδετήρα επηρεάζουν άμεσα την απόδοση αντίστασης στον αέρα της οροφής.

3. Προσαρμοστική θερμική διαστολή και συστολή.Τα συρόμενα κλιπ επιτρέπουν στα πάνελ να διαστέλλονται και να συστέλλονται ελεύθερα κατά μήκος της κλίσης. Τα σημεία ελέγχου που καθοδηγούν την παραμόρφωση διασφαλίζουν την κίνηση προς την προβλεπόμενη κατεύθυνση, αποτρέποντας το λυγισμό ή την αποκόλληση του πάνελ.

4. Διαφορετικές επιλογές υλικού.Διατίθενται κράμα αλουμινίου-μαγνήσιου-μαγγανίου (διάρκεια ζωής άνω των 50 ετών), χάλυβας με επίστρωση Al-Zn και ανοξείδωτο χάλυβα για να ταιριάζουν σε διάφορα διαβρωτικά περιβάλλοντα και απαιτήσεις έργου.

5. Ολοκληρωμένη Υποστήριξη Προτύπων.Ο σχεδιασμός, οι δομικές λεπτομέρειες και η αποδοχή εγκατάστασης υποστηρίζονται από τα GB 50345, JGJ 255-2012 και τον εθνικό πρότυπο άτλαντα 24CJ113-1.

Σημειώσεις επιλογής και εγκατάστασης

Για αντιανεμικό σχεδιασμό:Η απόσταση τεγίδων και ο τύπος κλιπ επηρεάζουν σημαντικά την ικανότητα ανύψωσης ανέμου. Θα πρέπει να χρησιμοποιηθούν δοκιμές πλήρους κλίμακας ή υπολογισμοί μηχανικής για την επαλήθευση της επιλεγμένης διαμόρφωσης. Ενδέχεται να απαιτούνται κλιπ ενίσχυσης σε περιοχές με ισχυρό άνεμο.

Για εφαρμογές σε μεγάλο πάνελ:Εάν το μήκος του πίνακα υπερβαίνει τα 25 m, συμπεριλάβετε σημεία ελέγχου παραμόρφωσης για να καθοδηγήσετε τη θερμική κίνηση. Επιβεβαιώστε ότι η λεπτομέρεια του συρόμενου κλιπ επιτρέπει το αναμενόμενο εύρος κίνησης χωρίς δέσιμο.

Για διαβρωτικά περιβάλλοντα:Επιλέξτε το βασικό υλικό σύμφωνα με τις συνθήκες έκθεσης. Το κράμα Al-Mg-Mn και ο ανοξείδωτος χάλυβας είναι κατάλληλα για παράκτιες ή βιομηχανικές ατμόσφαιρες. Επαληθεύστε τη συμβατότητα της επίστρωσης με τοπικούς περιβαλλοντικούς παράγοντες.

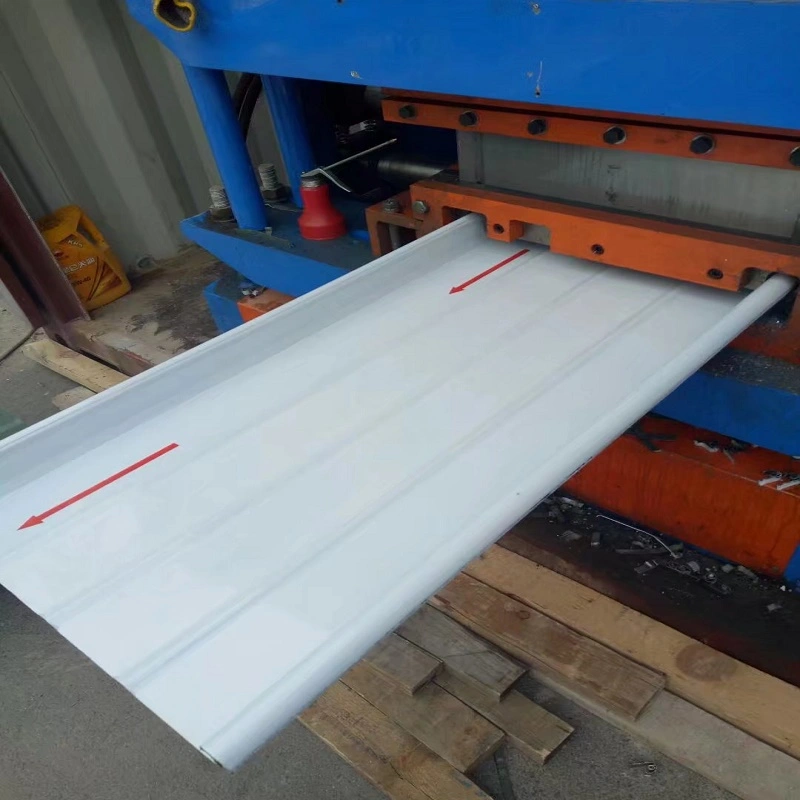

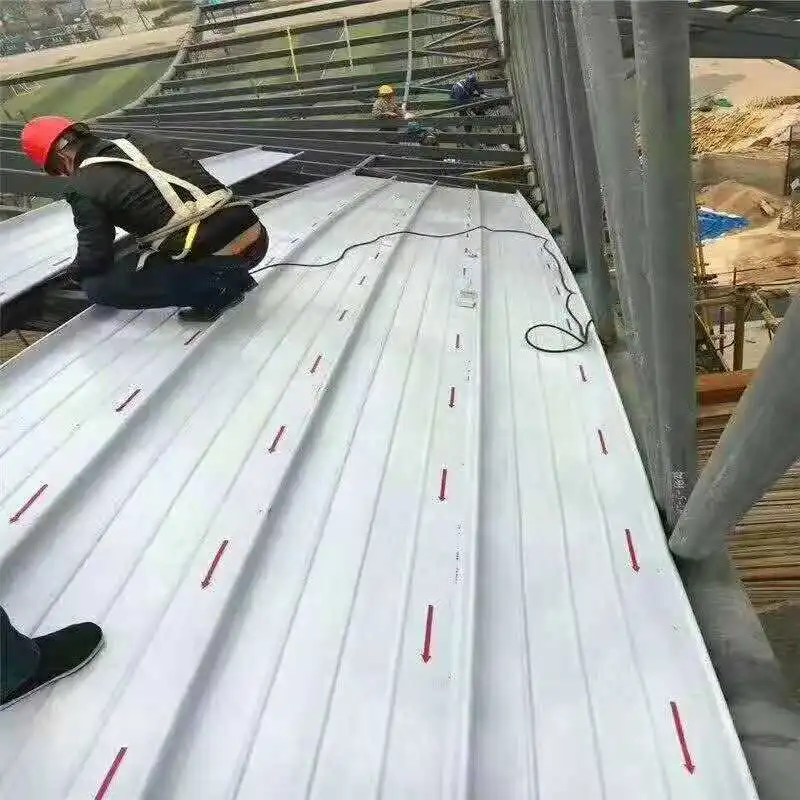

Κατά την εγκατάσταση:Τα πάνελ συνήθως διαμορφώνονται σε ρολό επί τόπου ή σε εργοστάσιο. Βεβαιωθείτε ότι η διαδικασία ραφής πραγματοποιείται με βαθμονομημένο εξοπλισμό. Τοποθετήστε τα πάνελ σε κατεύθυνση που βλέπει μακριά από τον άνεμο που επικρατεί, όπου είναι δυνατόν. Ελέγξτε ότι όλα τα φλας και τα στεγανωτικά έχουν τοποθετηθεί σωστά πριν από τη ραφή.

Πού χρησιμοποιούνται αυτά τα πάνελ

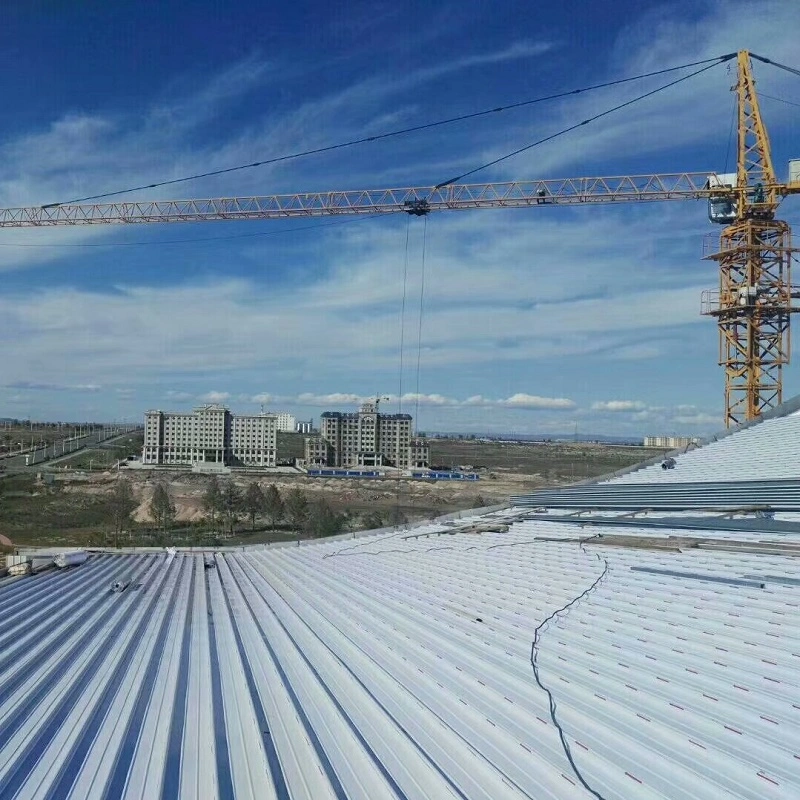

1.Μεταλλικά συστήματα στέγης για μεγάλους κόμβους μεταφοράς, όπως τερματικούς σταθμούς αεροδρομίων και σιδηροδρομικούς σταθμούς υψηλής ταχύτητας.

2.Μεταλλική στέγη για δημόσια κτίρια μεγάλου ανοίγματος, συμπεριλαμβανομένων γηπέδων, εκθεσιακών κέντρων και θεάτρων.

3.Στέγες για καμπύλες ή πολύπλοκες κατασκευές από χάλυβα μεγάλου ανοίγματος, με διαθέσιμες δυνατότητες καμπυλότητας και κάμψης.

4.Κτίρια σε παράκτιες, επιρρεπείς σε τυφώνες περιοχές που απαιτούν υψηλή αντοχή στον άνεμο, χρησιμοποιώντας μέτρα ενίσχυσης κλιπ όπου χρειάζεται.

Συνήθεις ερωτήσεις από αγοραστές

1. Ποια είναι η διαφορά μεταξύ των πάνελ όρθιας ραφής και των συμβατικών φύλλων με προφίλ με βίδα;

Τα συμβατικά φύλλα με προφίλ στερεώνονται μέσω της επιφάνειας του πίνακα με βίδες, δημιουργώντας σημεία διείσδυσης που μπορούν να γίνουν διαδρομές διαρροής με την πάροδο του χρόνου. Τα πάνελ μόνιμης ραφής χρησιμοποιούν κρυφά κλιπ και μηχανικά ραφή, έτσι ώστε να μην υπάρχουν εκτεθειμένοι συνδετήρες. Αυτό μειώνει τον κίνδυνο εισόδου νερού και επιτρέπει τη θερμική κίνηση μέσω μιας συρόμενης σύνδεσης.

2. Ποιο βασικό υλικό να επιλέξω για ένα παράκτιο έργο;

Για παράκτια περιβάλλοντα ή περιβάλλοντα υψηλής διάβρωσης, συνιστάται συνήθως κράμα αλουμινίου-μαγνήσιου-μαγγανίου ή ανοξείδωτου χάλυβα. Το κράμα Al-Mg-Mn προσφέρει καλή αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής, ενώ ο ανοξείδωτος χάλυβας παρέχει υψηλότερη αντοχή για σχέδια ανθεκτικά στον αέρα. Ο χάλυβας με επίστρωση Al-Zn μπορεί να χρησιμοποιηθεί σε λιγότερο επιθετικές συνθήκες.

3. Πώς η λεπτομέρεια του συρόμενου κλιπ προσαρμόζεται στις αλλαγές θερμοκρασίας;

Τα πάνελ συνδέονται με τη δομή μέσω κλιπ που επιτρέπουν την κίνηση κατά μήκος του πάνελ. Αυτό σημαίνει ότι τα πάνελ μπορούν να διαστέλλονται και να συστέλλονται χωρίς να ασκούν πίεση στους συνδετήρες ή να προκαλούν κονσερβοποίηση λαδιού. Ενδέχεται να χρειαστούν σημεία ελέγχου παραμόρφωσης σε μακρά πάνελ για να κατευθύνουν την κίνηση και να αποτρέψουν το λυγισμό.

4. Μπορούν οι όρθιες ραφές να είναι κυρτές για αρχιτεκτονικές στέγες;

Ναί. Τα πάνελ μπορούν να διαμορφωθούν σε ρολό και στη συνέχεια να καμπυλωθούν για να ακολουθήσουν κυρτά ή κοίλα σχήματα στέγης. Έργα όπως το συνεδριακό και εκθεσιακό κέντρο Xiamen έχουν χρησιμοποιήσει συστήματα όρθιας ραφής για καμπύλες στέγες μεγάλου ανοίγματος. Η συγκεκριμένη ικανότητα καμπυλότητας εξαρτάται από το προφίλ και το πάχος του υλικού.

5. Ποια πρότυπα εγκατάστασης και κριτήρια αποδοχής ισχύουν;

Το JGJ 255-2012 παρέχει ανοχές εγκατάστασης, συμπεριλαμβανομένης μιας απόκλισης 5–7 mm για συνεχή διαμήκη εξαρτήματα και μιας απόκλισης +20/+30 mm για την κλίση της οροφής. Το εθνικό πρότυπο atlas 24CJ113-1 παρέχει λεπτομερή σχέδια σύνδεσης. Η στεγανότητα τυπικά επαληθεύεται με οπτική επιθεώρηση και, όπου απαιτείται, με λάστιχα ή δοκιμές λίμνας.
