Μεταλλικά Πάνελ Αλουμινίου-Μαγνησίου-Μαγγανίου

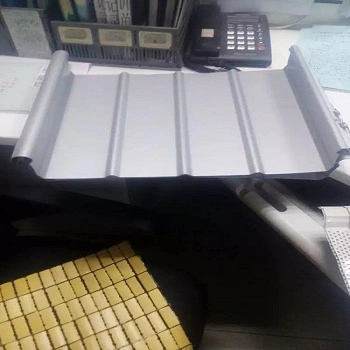

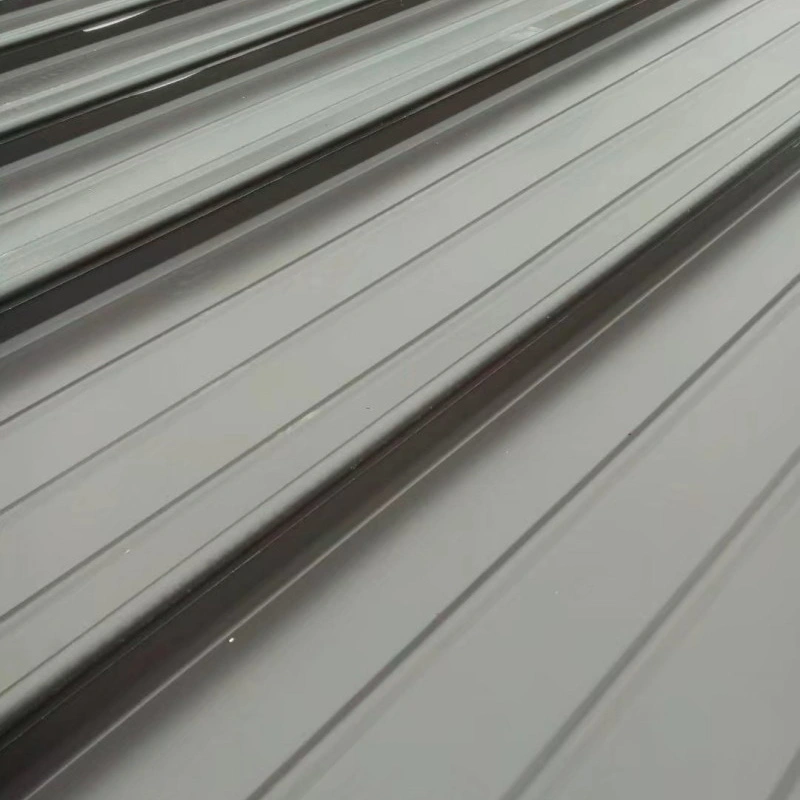

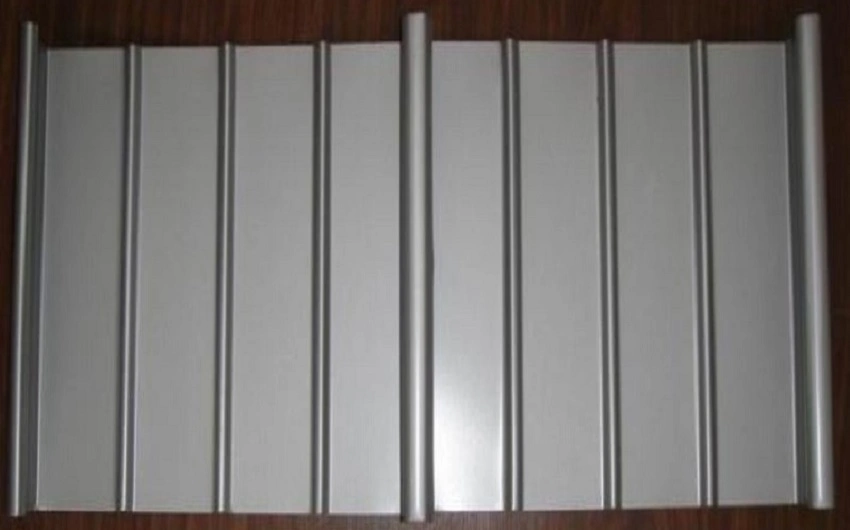

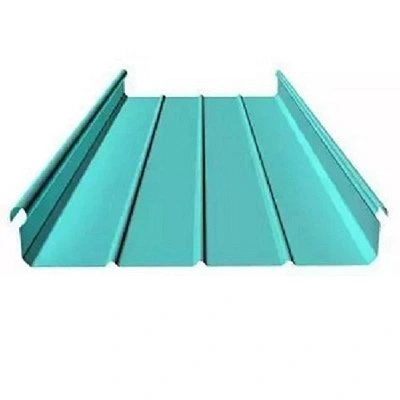

Μεταλλικά Πάνελ Αλουμινίου-Μαγνησίου-Μαγγανίου για αρχιτεκτονικές επενδύσεις στέγης και τοίχου, ρολό από κράμα αλουμινίου-μαγνήσιου-μαγγανίου της σειράς AA3004. Το κράμα περιέχει περίπου 1,0% έως 1,5% μαγγάνιο, 0,8% έως 1,3% μαγνήσιο, μικρές ποσότητες πυριτίου και χαλκού και το υπόλοιπο αλουμίνιο. Αυτή η σύνθεση δίνει έναν χρήσιμο συνδυασμό χαμηλού βάρους, επαρκούς αντοχής και αντοχής στη διάβρωση και είναι συμβατή με τον τυπικό εξοπλισμό ραφής και διαμόρφωσης κυλίνδρων. Η SENBO προμηθεύει αυτά τα πάνελ με εισερχόμενους ελέγχους σχετικά με την ποιότητα του κράματος, το πάχος του φύλλου και την ποιότητα της επίστρωσης και οι γραμμές διαμόρφωσης παρακολουθούνται για την ακρίβεια του προφίλ.

Τα πάνελ προδιαγράφονται ευρέως για μεγάλα δημόσια κτίρια όπως τερματικούς σταθμούς αεροδρομίων, σιδηροδρομικούς σταθμούς υψηλής ταχύτητας, αθλητικά στάδια και εκθεσιακά κέντρα. Η επιφάνεια λαμβάνει μια επίστρωση προ-ρολού, συνήθως PVDF με περιεκτικότητα σε ρητίνη φθοράνθρακα πάνω από 70%, η οποία παρέχει σταθερότητα χρώματος και αντοχή στις καιρικές συνθήκες. Το σύστημα στέγης βασίζεται σε προφίλ όρθιας ραφής με συρόμενα κλιπ T. Τα κλιπ συγκρατούν τα πάνελ με ασφάλεια ενώ επιτρέπουν τη θερμική κίνηση και η ασφάλιση ραφής δημιουργεί μια στεγανή ένωση χωρίς να βασίζεται σε στεγανωτικό.

Τεχνικές Προδιαγραφές

Δεδομένα Απόδοσης και Μηχανική Επικύρωση

1. Βάρος και δομική απόδοση

Το αλουμίνιο έχει πυκνότητα 2,73 g/cm³, περίπου το ένα τρίτο αυτής του χάλυβα. Το κράμα AA3004 που χρησιμοποιείται εδώ παρουσιάζει αντοχή εφελκυσμού από 240 MPa έως 285 MPa και αντοχή διαρροής τουλάχιστον 190 MPa. Αυτές οι τιμές επιτρέπουν στο σύστημα οροφής να είναι ελαφρύτερο από μια συγκρίσιμη οροφή από χάλυβα, γεγονός που μειώνει το φορτίο στη δομή στήριξης. Σε κτίρια μεγάλου ανοίγματος και εργασίες ανακαίνισης, η εξοικονόμηση βάρους μπορεί να φτάσει περίπου το 30%.

2. Αντοχή στη διάβρωση και διάρκεια ζωής

Όταν εκτίθεται στον αέρα, η επιφάνεια του πάνελ σχηματίζει ένα πυκνό στρώμα οξειδίου του αλουμινίου που επιβραδύνει περαιτέρω τη διάβρωση. Το ίδιο το κράμα αντιστέκεται στην επίθεση από πολλά οξέα και αλκάλια και η επίστρωση PVDF προσθέτει άλλο ένα προστατευτικό φράγμα. Αυτές οι ιδιότητες υποστηρίζουν διάρκεια σχεδιασμού άνω των 50 ετών για το βασικό μέταλλο. Το σύστημα επίστρωσης φέρει συνήθως εγγύηση 15 έως 20 ετών.

3. Σύστημα μόνιμης ραφής και στεγανότητα

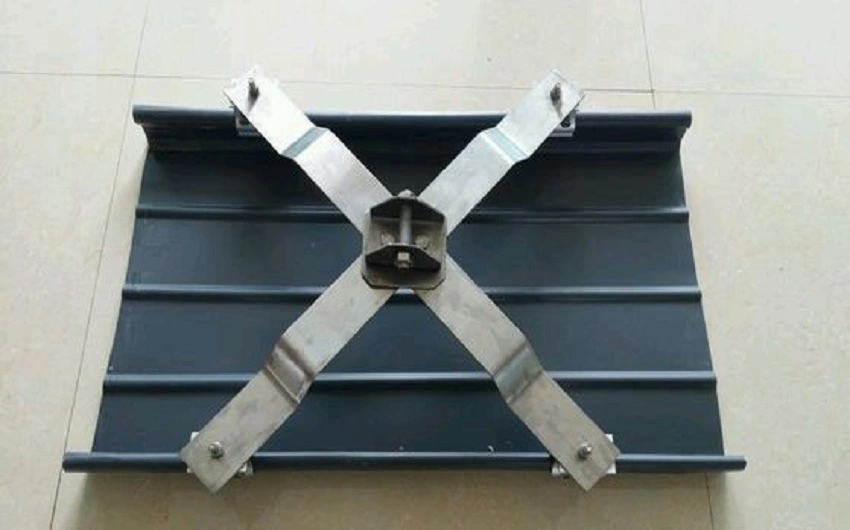

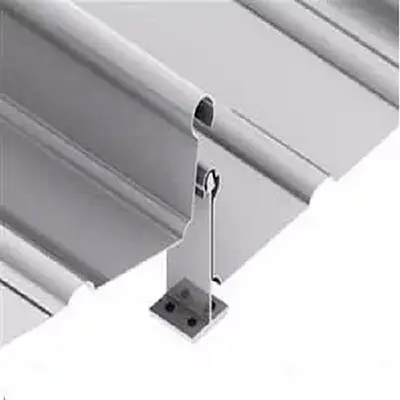

Το προφίλ όρθιας ραφής χρησιμοποιεί κλιπ T που γλιστρούν κατά μήκος της κλίσης της οροφής για να προσαρμόσουν τη θερμική κίνηση. Τα πάνελ είναι προκατασκευασμένα και συναρμολογημένα επί τόπου, γεγονός που μειώνει τον χρόνο κατασκευής κατά περισσότερο από 30% και διατηρεί την ανοχή εγκατάστασης εντός 3 mm. Στο Fuping South Station στον σιδηρόδρομο Xi'an-Yan'an, η οροφή των 4.000 m² χρησιμοποιούσε ένα μη διεισδυτικό μηχανικό σύστημα κλειδαριάς. Το αποτέλεσμα ήταν μια στεγανή επιφάνεια με καλή αντίσταση στην ανύψωση του ανέμου και την ικανότητα να ακολουθεί πολύπλοκα σχήματα. Ο σταθμός Gaoling, με επιφάνεια οροφής 4.585 m², χρησιμοποίησε ένα σύνθετο υλικό που περιελάμβανε το πάνελ όρθιας ραφής, ένα στρώμα στεγανοποίησης, μόνωση, ένα φράγμα υδρατμών, ένα ακουστικό στρώμα και ένα φύλλο βάσης με επίστρωση Al-Zn.

4. Συμπεριφορά φωτιάς και κεραυνού

Το σύστημα στέγης επιτυγχάνει βαθμό πυρκαγιάς κατηγορίας Α1. Με σημείο τήξης 660°C, το αλουμίνιο τείνει να καίγεται τοπικά σε μια φωτιά αντί να εξαπλώνει τη φλόγα σε όλη την επιφάνεια, κάτι που μπορεί να βοηθήσει στην κατάσβεση. Για αντικεραυνική προστασία, πάνελ με πάχος τουλάχιστον 0,7 mm μπορούν να λειτουργούν απευθείας ως συσκευές τερματισμού αέρα σύμφωνα με το GB 50057. Αυτό εξαλείφει την ανάγκη για ξεχωριστές διεισδύσεις οροφής για κεραυνούς.

5. Σχηματισιμότητα και ευελιξία σχεδιασμού

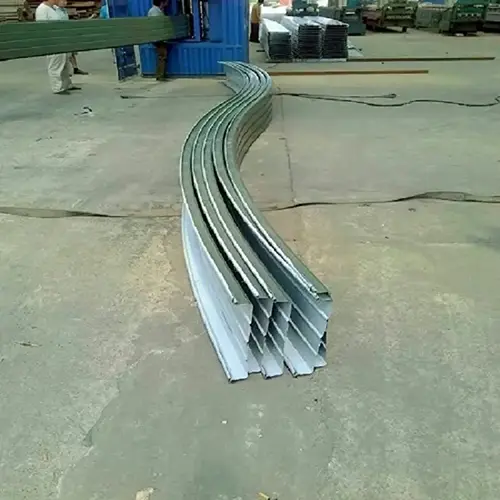

Το κράμα μπορεί να διαμορφωθεί σε ίσια, κυρτά καμπύλα, κοίλα καμπύλα και σε σχήμα βεντάλιας πάνελ. Αυτό υποστηρίζει γεωμετρίες στέγης μονής κλίσης, διπλής κλίσης, μονής καμπύλης και διπλής καμπύλης. Η ολκιμότητα του υλικού βοηθά επίσης κατά τις επιτόπιες εργασίες ραφής.

Χαρακτηριστικά Προϊόντος

• Χαμηλό βάρος:Στο ένα τρίτο της πυκνότητας του χάλυβα, τα πάνελ μειώνουν το νεκρό φορτίο και απλοποιούν το χειρισμό.
• Μεγάλη διάρκεια ζωής:Ο συνδυασμός κράματος και επίστρωσης έχει σχεδιαστεί για περισσότερα από 50 χρόνια λειτουργίας σε κανονικές συνθήκες.
• Δομική στεγανότητα:Ο σύνδεσμος όρθιας ραφής δεν εξαρτάται από στεγανωτικό, γεγονός που μειώνει τον κίνδυνο συντήρησης και διαρροής.
• Διαμονή θερμικής μετακίνησης:Τα συρόμενα κλιπ T επιτρέπουν διαστολή και συστολή χωρίς να πιέζουν τα πάνελ.
• Ευελιξία διαμόρφωσης:Καμπύλα και κωνικά πάνελ μπορούν να παραχθούν για αρχιτεκτονικές στέγες.
• Ανακυκλωσιμότητα:Το αλουμίνιο είναι πλήρως ανακυκλώσιμο στο τέλος της ζωής του.

Τυπικές Εφαρμογές

• Συστήματα στέγης και τοίχου για τερματικούς σταθμούς αεροδρομίων και σιδηροδρομικούς σταθμούς υψηλής ταχύτητας.
• Στέγες μεγάλου ανοίγματος για στάδια, εκθεσιακά κέντρα και θέατρα.
• Buildings in marine or industrial environments where corrosion resistance is critical.
• Στέγες και ανακαίνιση υφιστάμενων κτιρίων.

Σημειώσεις εγκατάστασης και χειρισμού

• Αποθηκεύστε τα πάνελ κάτω από το κάλυμμα και κρατήστε τα στεγνά. Εάν απαιτείται αποθήκευση σε εξωτερικό χώρο, σηκώστε τη στοίβα και χρησιμοποιήστε ένα κάλυμμα που αναπνέει.
• Use soft slings and spreader bars for lifting to avoid denting or scratching the surface.
• Κόψτε πάνελ με εργαλεία κατάλληλα για αλουμίνιο. Καθαρίστε τις κομμένες άκρες και αφαιρέστε το ράσο πριν την εγκατάσταση.
• Ακολουθήστε το διάστημα T-clip που φαίνεται στα σχέδια του έργου. Τα κλιπ πρέπει να στερεωθούν στις τεγίδες με τους καθορισμένους συνδετήρες.
• Ράψτε τα πάνελ μόνο μετά από έλεγχο ευθυγράμμισης και εμπλοκής κλιπ. Χρησιμοποιήστε τη σωστή μηχανή ραφής για το προφίλ του πίνακα.
• Αποφύγετε την επαφή με γυμνό χάλυβα ή χαλκό παρουσία υγρασίας για να αποφύγετε τη γαλβανική διάβρωση.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Τα πιστοποιητικά υλικού πρέπει να επιβεβαιώνουν την ποιότητα του κράματος, τις μηχανικές ιδιότητες και τον τύπο επίστρωσης. Έλεγχοι διαστάσεων κατά τη διάρκεια της παραγωγής, το πλάτος, το ύψος και το μήκος του πάνελ καλύμματος. Για μεγάλα έργα, τα δείγματα μπορούν να ελεγχθούν για πάχος επίστρωσης και πρόσφυση. Η επιτόπια λήψη θα πρέπει να επαληθεύει τον αριθμό του πίνακα, το προφίλ και την κατάσταση της επιφάνειας πριν από την εγκατάσταση.

Θέματα Επιλογής

• Επιβεβαιώστε την κλίση της οροφής και το σχέδιο αποστράγγισης πριν επιλέξετε το προφίλ του πίνακα και τον τύπο ραφής.
• Αξιολογήστε την κατηγορία διάβρωσης της τοποθεσίας για να αποφασίσετε εάν απαιτείται τυπική επίστρωση PVDF ή βαρύτερη προδιαγραφή.
• Για καμπύλες ή πολύπλοκες μορφές στέγης, συμμετάσχετε έγκαιρα τον προμηθευτή του πάνελ για να ελέγξετε τη δυνατότητα διαμόρφωσης και τη σειρά εγκατάστασης.
• Ελέγξτε τη σχεδίαση ανύψωσης ανέμου και επιβεβαιώστε ότι η απόσταση των κλιπ T και οι σύνδεσμοι πληρούν τα υπολογιζόμενα φορτία.
• Ελέγξτε το σχέδιο πρόσβασης συντήρησης. Ενώ το σύστημα όρθιας ραφής χρειάζεται λίγη συντήρηση, εξακολουθεί να συνιστάται η περιοδική επιθεώρηση των αναλαμπών και των διεισδύσεων.

Συχνές Ερωτήσεις

Ποια είναι η κύρια διαφορά μεταξύ του AA3004 και άλλων κραμάτων αλουμινίου που χρησιμοποιούνται για στέγες;

Το AA3004 περιέχει υψηλότερο μαγγάνιο και μαγνήσιο από τα κοινά εμπορικά κράματα όπως το 3003. Αυτό δίνει καλύτερη αντοχή και αντοχή στη διάβρωση ενώ παραμένει αρκετά διαμορφώσιμο για όρθια προφίλ ραφών. Χρησιμοποιείται ευρέως για στέγες λόγω αυτής της ισορροπίας.

Μπορούν τα πάνελ Al-Mg-Mn να χρησιμοποιηθούν για τοίχους καθώς και στέγες;

Ναι, το ίδιο υλικό και το ίδιο σύστημα ραφών μπορεί να εφαρμοστεί στην επένδυση τοίχων. Οι διαστάσεις του προφίλ μπορεί να διαφέρουν και οι απαιτήσεις φορτίου ανέμου για τοίχους πρέπει να ελέγχονται χωριστά.

Πώς παράγονται τα κυρτά πάνελ;

Τα κυρτά πάνελ σχηματίζονται με διαμόρφωση κυλίνδρων ή με φρενάρισμα στην απαιτούμενη ακτίνα. Τα κωνικά πάνελ κατασκευάζονται κόβοντας το φύλλο σε μεταβλητό πλάτος πριν από τη διαμόρφωση. Τα όρια διαμόρφωσης εξαρτώνται από το προφίλ του πίνακα και την ιδιοσυγκρασία του υλικού, επομένως ο προμηθευτής θα πρέπει να επιβεβαιώσει τη σκοπιμότητα νωρίς στο σχεδιασμό.

Απαιτείται πάντα ένα φράγμα υδρατμών κάτω από μια στέγη Al-Mg-Mn;

Ένα στρώμα ελέγχου ατμού περιλαμβάνεται κανονικά στη συσσώρευση της οροφής για να αποτρέψει τον υγρό αέρα να φτάσει στη μόνωση και να προκαλέσει συμπύκνωση. Τα συγκεκριμένα στρώματα εξαρτώνται από τη χρήση του κτιρίου και το κλίμα. Ο σχεδιαστής του συστήματος στέγης θα πρέπει να καθορίσει την κατάλληλη δόμηση.
