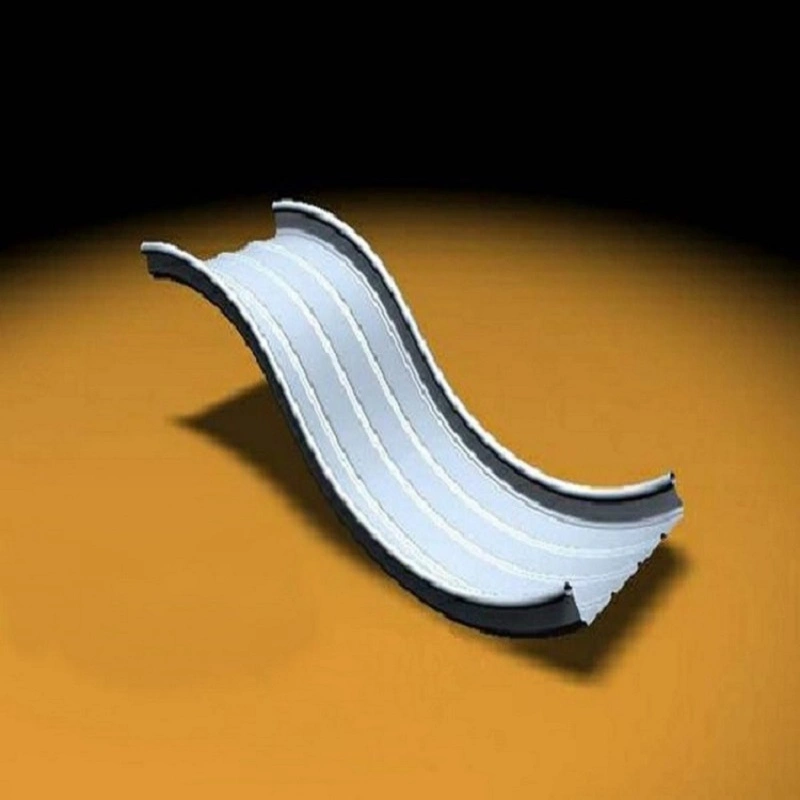

Τοξωτά πάνελ οροφής Alu-Mg-Mn

SENBO Δομικά Υλικάπρομηθεύει τοξωτά πάνελ οροφής Alu-Mg-Mn ως μέρος της σειράς προϊόντων του συστήματος μεταλλικής στέγης. Αυτά τα πάνελ κατασκευάζονται από κράμα αλουμινίου-μαγνήσιου-μαγγανίου της σειράς AA3004 και διαμορφώνονται σε καμπύλα, μη τυποποιημένα προφίλ για να πληρούν τις αρχιτεκτονικές απαιτήσεις για σύνθετες γεωμετρίες στέγης.

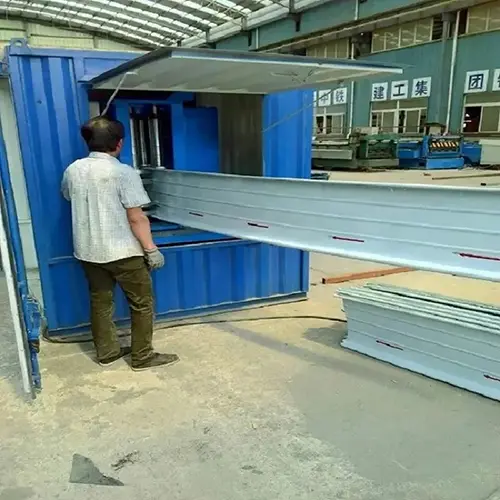

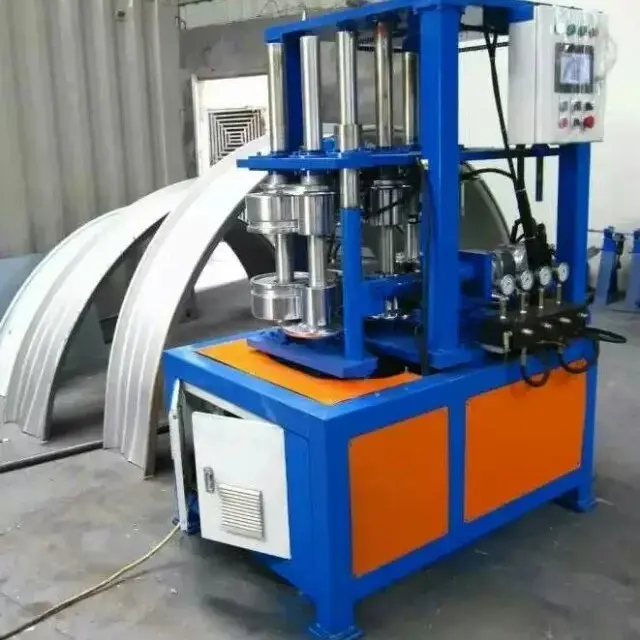

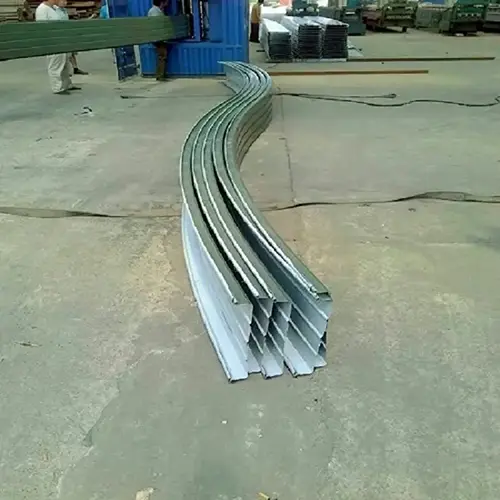

Το τοξωτό πάνελ οροφής Al-Mg-Mn είναι ένα εξειδικευμένο πάνελ με προφίλ που παράγεται χρησιμοποιώντας εξοπλισμό διαμόρφωσης ρολού υψηλής ταχύτητας και ακριβείας. Η σύνθεση του υποστρώματος περιλαμβάνει 1,0%-1,5% μαγγάνιο και 0,8%-1,3% μαγνήσιο, με το αλουμίνιο να αποτελεί το υπόλοιπο. Ως παράγωγο των τυποποιημένων πάνελ μόνιμης ραφής Al-Mg-Mn, το τοξωτό πλαίσιο υφίσταται μια εξειδικευμένη διαδικασία διαμόρφωσης για τη μετατροπή των επίπεδων φύλλων σε καμπύλα σχήματα. Αυτό υποστηρίζει μοντέρνα αρχιτεκτονικά σχέδια όπως τοξωτές, καμπύλες και σφαιρικές μορφές στέγης.

Σύνθεση κράματος και διαθέσιμα προφίλ

Τα διαθέσιμα προφίλ περιλαμβάνουν μοντέλα όπως YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 και YX28-205-820. Τα πάνελ σε σχήμα ανεμιστήρα και κωνικά μπορούν επίσης να προσαρμοστούν ώστε να πληρούν συγκεκριμένες απαιτήσεις έργου.

Αυτά τα πάνελ χρησιμοποιούνται ευρέως στα μη τυποποιημένα συστήματα στέγης μεγάλων δημόσιων κτιρίων, συμπεριλαμβανομένων των τερματικών αεροδρομίων, των σταδίων και των συνεδριακών και εκθεσιακών κέντρων. Η επιφάνεια του προϊόντος επεξεργάζεται χρησιμοποιώντας μια διαδικασία επίστρωσης προ-ρολού και διατίθεται με επίστρωση PVDF fluorocarbon, συνδυάζοντας την αρχιτεκτονική αισθητική με την ανθεκτικότητα.

Επιτόπια αποδεδειγμένη απόδοση

1. Προσαρμοστικότητα σε μη τυποποιημένα σχήματα στέγης

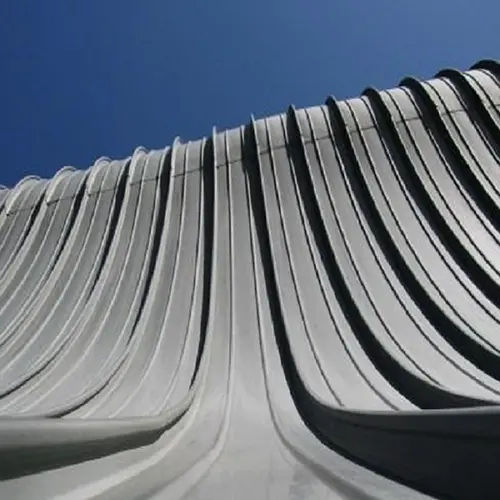

Το κράμα αλουμινίου-μαγνήσιου-μαγγανίου προσφέρει ισορροπία αντοχής και ευελιξίας, καθιστώντας το κατάλληλο για τη διαμόρφωση σύνθετων σχημάτων οροφής όπως τρισδιάστατες καμπύλες, σφαιρικές επιφάνειες και επιφάνειες σε σχήμα βεντάλιας. Μέσω εξειδικευμένων τεχνολογιών παραγωγής πάνελ σε σχήμα καμπυλότητας και ανεμιστήρα, αυτά τα τοξωτά πάνελ μπορούν να ικανοποιήσουν διαφορετικές σχεδιαστικές απαιτήσεις διατηρώντας παράλληλα υδατοστεγή απόδοση.

Το προϊόν μπορεί να εφαρμοστεί σε διάφορες αρχιτεκτονικές μορφές, όπως στέγες με θετική ή αρνητική καμπυλότητα, τοξωτές στέγες, στέγες μονής και διπλής κλίσης, διασυνδεδεμένες κατασκευές στέγης, κεκλιμένες στέγες και καμπύλες στέγες.

2. Επικύρωση σε έργα τοξωτής στέγης μεγάλου ανοίγματος

Το έργο θόλου μεταξύ αποθηκών στο Zhangzhou Grain Depot στο Fujian χρησιμοποίησε ένα σύστημα τοξωτής κυματοειδούς στέγης με επίστρωση αλουμινίου-μαγνήσιου-μαγγανίου. Η κατασκευή εκτείνεται σε 18 μέτρα με μήκος 108 μέτρα, καλύπτοντας συνολική έκταση σχεδόν 2.000 τετραγωνικών μέτρων.

Η οροφή διαθέτει κυματοειδές πάνελ αλουμινίου-μαγνήσιου-μαγγανίου μοντέλου YT6118 με πάχος 1,2 mm. Το ύψος της καμάρας είναι 4.085 μέτρα και η αναλογία ανύψωσης προς άνοιγμα είναι 0,23. Η εγκατάσταση ολοκληρώθηκε εντός έξι ημερών. Τα πάνελ κατασκευάστηκαν με τη ραφή τριών μικρότερων μονάδων σε μια ενιαία βασική μονάδα, η οποία στη συνέχεια ανυψώθηκε και στερεώθηκε σε ενσωματωμένα χαλύβδινα εξαρτήματα. Οι μονάδες συνδέθηκαν χρησιμοποιώντας μια μέθοδο στεγανής ραφής.

3. Ελαφριά δομή με υψηλή αντοχή

Το αλουμίνιο έχει πυκνότητα περίπου 2,73 g/cm³, περίπου το ένα τρίτο αυτής του χάλυβα. Τα πάνελ αλουμινίου-μαγνήσιου-μαγγανίου παρουσιάζουν αντοχή διαρροής τουλάχιστον 190 MPa, αντοχή εφελκυσμού 240–285 MPa και επιμήκυνση τουλάχιστον 3%. Διατηρώντας τη δομική ακεραιότητα, αυτά τα τοξωτά πάνελ μειώνουν το νεκρό φορτίο του συστήματος στέγης.

Στο έργο Zhangzhou Grain Depot, ο σχεδιασμός αντιπροσώπευε ένα ομοιόμορφα κατανεμημένο φορτίο υπό τάση 0,3 kN/m² και πίεση ανέμου σχεδιασμού 0,40 kN/m² με βάση μια περίοδο επιστροφής 10 ετών.

4. Αντοχή στη διάβρωση και ανθεκτικότητα

Το υπόστρωμα από κράμα αλουμινίου-μαγνήσιου-μαγγανίου έχει εγγενείς ιδιότητες αντοχής στη σκουριά. Το φυσικά σχηματισμένο επιφανειακό στρώμα οξειδίου αποτρέπει την οξείδωση και τη διάβρωση, ενώ προσφέρει αντοχή σε οξέα και αλκάλια. Τα επικαλυμμένα πάνελ μπορούν να σχηματίσουν ένα αυτο-θεραπευόμενο προστατευτικό φιλμ σε σκληρά περιβάλλοντα, καθιστώντας τα κατάλληλα για υγρά κλίματα. Η διάρκεια ζωής του σχεδιασμού είναι πάνω από 50 χρόνια, με εγγύηση επίστρωσης 15–20 ετών.

Περίληψη Τεχνικών Δεδομένων

Οι ακόλουθες παράμετροι βασίζονται στην τυπική παραγωγή και τα σχετικά πρότυπα. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Γιατί αυτά τα πάνελ έχουν καλή απόδοση

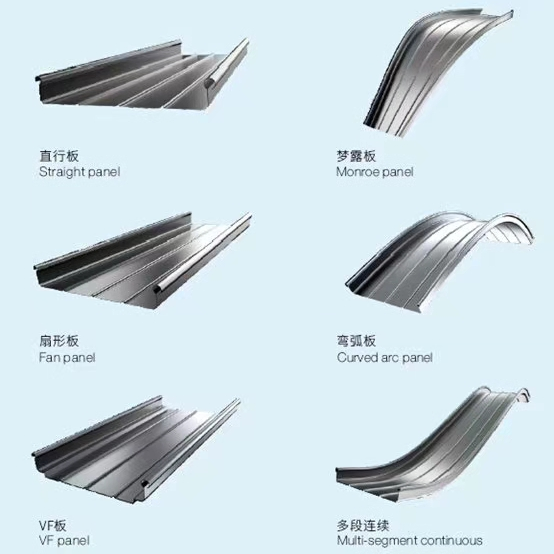

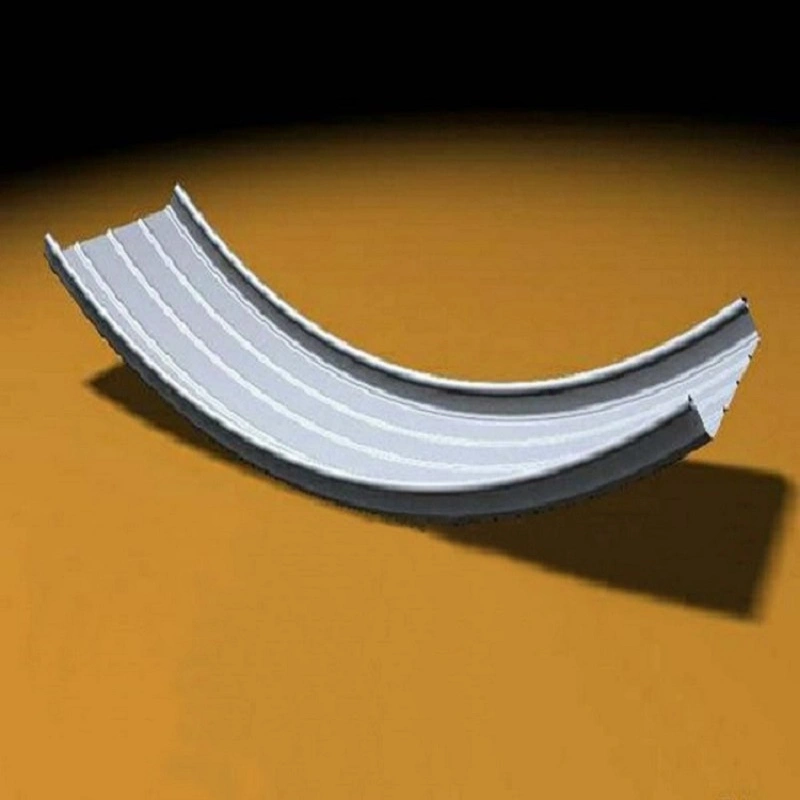

1. Ευέλικτη διαμόρφωση για σύνθετα σχέδια.Τα πάνελ μπορούν να υποστούν επεξεργασία σε ακανόνιστα σχήματα, όπως πίνακες σε σχήμα ανεμιστήρα, κωνικά, κυρτά και κοίλα καμπύλα και σφαιρικά πάνελ. Αυτό υποστηρίζει τις εξατομικευμένες σχεδιαστικές απαιτήσεις της σύγχρονης αρχιτεκτονικής για καμπύλες επιφάνειες και τοξωτές στέγες.

2. Ελαφρύ με υψηλή αντοχή σε εφελκυσμό.Με πυκνότητα περίπου το ένα τρίτο αυτής του χάλυβα και αντοχή σε εφελκυσμό πάνω από 240 MPa, τα πάνελ πληρούν τις απαιτήσεις για στέγες μεγάλου ανοίγματος, συμπεριλαμβανομένων ανοιγμάτων άνω των 18 μέτρων.

3. Αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής.Το κράμα σχηματίζει φυσικά ένα προστατευτικό στρώμα οξειδίου. Το σύστημα έχει σχεδιαστεί για διάρκεια ζωής άνω των 50 ετών, με εγγύηση επίστρωσης 15–20 ετών.

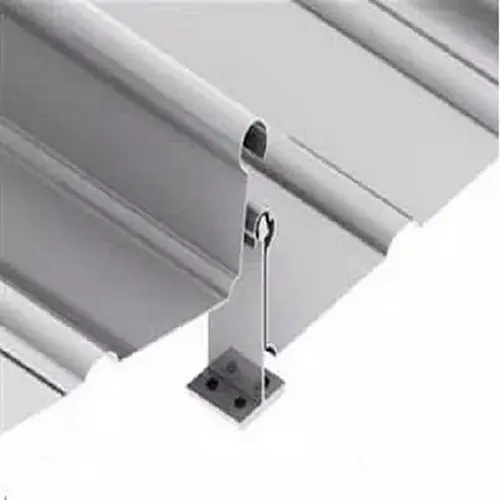

4. Αξιόπιστη αδιαβροχοποίηση μέσω Modular Interlocking.Η διαδικασία σύνδεσης αρθρωτών ραφών αλληλομανδαλώσεως εξασφαλίζει σφιχτές αρθρώσεις πάνελ και αξιόπιστη απόδοση αποστράγγισης και στεγανοποίησης.

5. Ανακυκλώσιμο υλικό.Το υλικό από κράμα αλουμινίου είναι πλήρως ανακυκλώσιμο, γεγονός που υποστηρίζει τους στόχους πράσινων κτιρίων.

Παράγοντες Σχεδιασμού και Εγκατάστασης

Για καμπύλες ή σφαιρικές στέγες:Συνεργαστείτε με τον κατασκευαστή νωρίς στη φάση σχεδιασμού για να επιβεβαιώσετε την επιτεύξιμη ακτίνα καμπυλότητας για το επιλεγμένο προφίλ και πάχος. Τα πάνελ σε σχήμα ανεμιστήρα και κωνικά απαιτούν ακριβή σχέδια καταστημάτων.

Για εφαρμογές μεγάλης διάρκειας:Επαληθεύστε την ικανότητα ανοίγματος του πίνακα έναντι των απαιτούμενων φορτίων. Το έργο Zhangzhou Grain Depot χρησιμοποίησε πάνελ πάχους 1,2 mm σε μια έκταση 18 μέτρων, αλλά κάθε έργο θα πρέπει να υπολογίζεται με βάση τα τοπικά φορτία ανέμου και χιονιού.

Για παράκτια ή περιβάλλοντα με υψηλή υγρασία:Επιλέξτε επίστρωση PVDF fluorocarbon για βελτιωμένη αντοχή στις καιρικές συνθήκες. Επιβεβαιώστε ότι η ποιότητα του υποστρώματος και το σύστημα επίστρωσης είναι συμβατά με τις αναμενόμενες συνθήκες έκθεσης.

Κατά την εγκατάσταση:Τα πάνελ συνήθως προκατασκευάζονται σε μονάδες στο εργοστάσιο και ανυψώνονται στη θέση τους. Χρησιμοποιήστε την καθορισμένη μέθοδο ραφής για να εξασφαλίσετε στεγανούς αρμούς. Ακολουθήστε τις οδηγίες του κατασκευαστή για το χειρισμό, την ανύψωση και τη στερέωση για να αποφύγετε ζημιές στην επιφάνεια.

Τυπικοί τύποι έργων

1.Καμπύλα, σφαιρικά και ακανόνιστου σχήματος συστήματα στέγης για μεγάλα δημόσια κτίρια όπως στάδια και εκθεσιακά κέντρα.

2.Συστήματα στέγης και πρόσοψης σύνθετου σχήματος για τερματικούς σταθμούς αεροδρομίων και σιδηροδρομικούς σταθμούς υψηλής ταχύτητας.

3.Τοξωτές κατασκευές στέγης μεγάλου ανοίγματος, όπως εγκαταστάσεις αποθήκευσης και γεωργικά θερμοκήπια.

4.Συστήματα στέγης για κτίρια ορόσημα με μοναδικές απαιτήσεις αρχιτεκτονικού σχεδιασμού.

Απαντήσεις σε ερωτήσεις αγοραστών

1. Σε τι διαφέρει η τοξωτή στέγη Al-Mg-Mn από τα τυπικά πάνελ όρθιας ραφής;

Τα στάνταρ πάνελ όρθιας ραφής είναι συνήθως ίσια και εγκαθίστανται σε επίπεδες ή ελαφρώς κεκλιμένες στέγες. Τα τοξωτά πάνελ υφίστανται πρόσθετη διαμόρφωση για να δημιουργήσουν καμπύλα προφίλ που ακολουθούν κυρτές, κοίλες ή σφαιρικές γεωμετρίες οροφής. Και τα δύο συστήματα χρησιμοποιούν παρόμοια τεχνολογία αλληλοεμπλοκής ραφών, αλλά τα τοξωτά πάνελ έχουν σχεδιαστεί ειδικά για μη τυποποιημένα σχήματα οροφής.

2. Ποια είναι η ελάχιστη ακτίνα καμπυλότητας που μπορεί να επιτευχθεί για αυτά τα πάνελ;

Η ελάχιστη ακτίνα καμπυλότητας εξαρτάται από το προφίλ του πίνακα, το πάχος του υλικού και την ιδιοσυγκρασία του κράματος. Αυτό θα πρέπει να επιβεβαιωθεί με τον κατασκευαστή κατά τη φάση σχεδιασμού. Η έγκαιρη παροχή σχεδίων γεωμετρίας στέγης μπορεί να σας βοηθήσει να προσδιορίσετε εάν το επιλεγμένο πάνελ μπορεί να επιτύχει την απαιτούμενη καμπυλότητα χωρίς να διακυβεύεται η δομική απόδοση.

3. Είναι αυτά τα πάνελ κατάλληλα για παράκτια περιβάλλοντα;

Ναί. Το κράμα αλουμινίου-μαγνήσιου-μαγγανίου έχει φυσική αντοχή στη διάβρωση και η επίστρωση φθοράνθρακα PVDF βελτιώνει περαιτέρω την αντοχή στις καιρικές συνθήκες. Αυτό καθιστά τα πάνελ κατάλληλα για παράκτια περιβάλλοντα και περιβάλλοντα υψηλής υγρασίας. Η διάρκεια ζωής του σχεδιασμού είναι πάνω από 50 χρόνια υπό κανονικές συνθήκες.

4. Πώς παράγονται τα πάνελ σε σχήμα ανεμιστήρα και κωνικά;

Τα πάνελ σε σχήμα ανεμιστήρα και κωνικά παράγονται χρησιμοποιώντας εξειδικευμένο εξοπλισμό διαμόρφωσης και προσαρμοσμένα εργαλεία. Συνήθως κατασκευάζονται με βάση τα σχέδια του καταστήματος που προέρχονται από τη γεωμετρία της οροφής. Κάθε πάνελ έχει διαμορφωθεί ξεχωριστά για να ταιριάζει με τη συγκεκριμένη θέση του στην καμπύλη επιφάνεια, εξασφαλίζοντας σωστή εφαρμογή και στεγανή ραφή.

5. Ποιες πληροφορίες έργου χρειάζονται για μια προσφορά;

Καταχωρίστε τα σχέδια γεωμετρίας της οροφής (συμπεριλαμβανομένης της ακτίνας καμπυλότητας), το προφίλ του πίνακα, το πάχος, τον τύπο επίστρωσης, την ποσότητα και τη θέση του έργου. Εάν απαιτούνται πάνελ σε σχήμα ανεμιστήρα ή κωνικά, συμπεριλάβετε τα λεπτομερή σχέδια διάταξης. Αυτό βοηθά την ομάδα μας να προετοιμάσει ένα ακριβές σχέδιο προσφοράς και παραγωγής.
