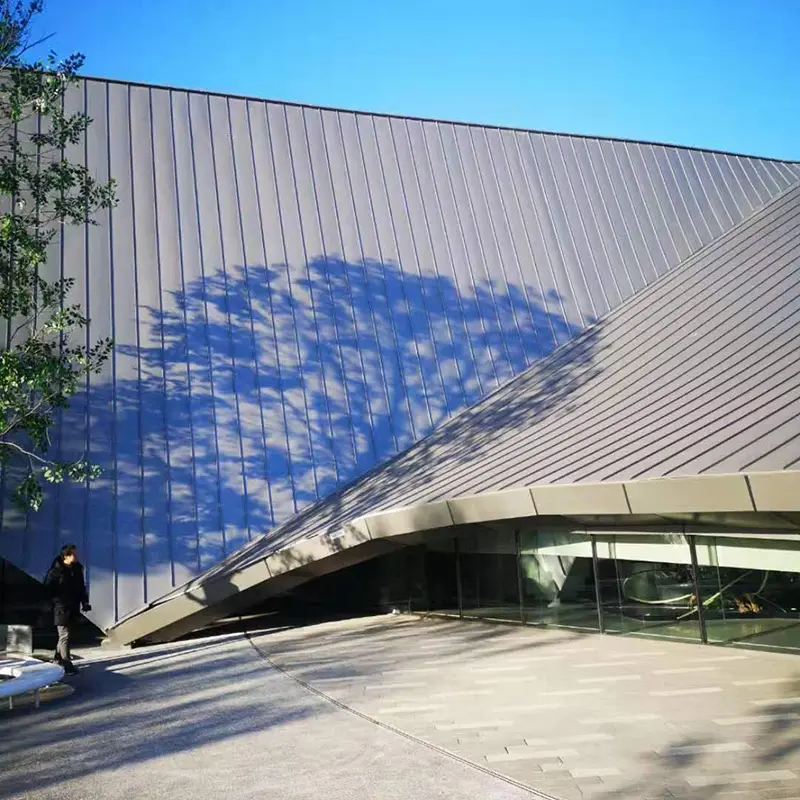

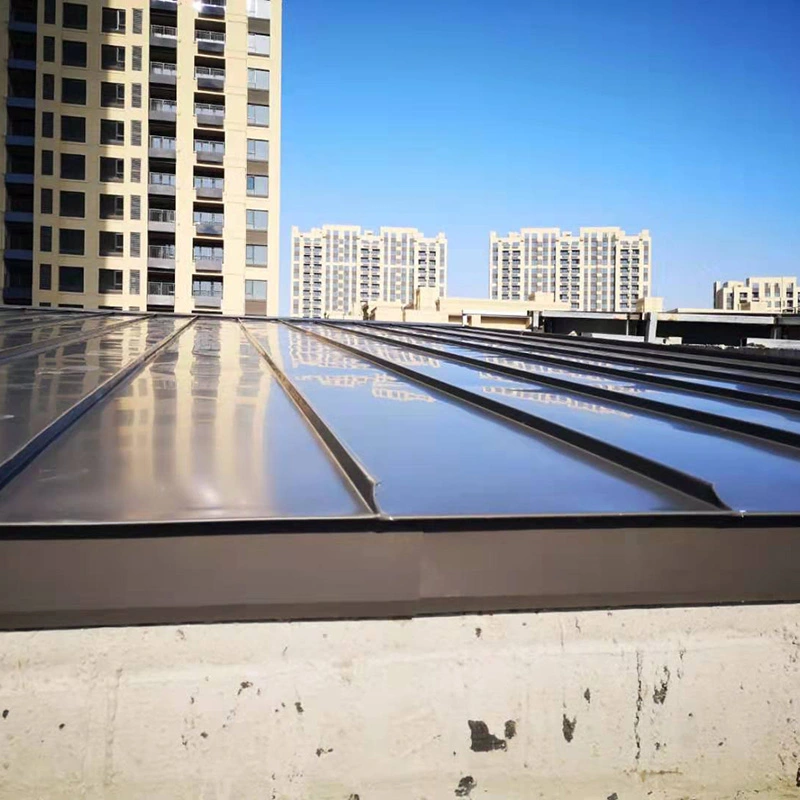

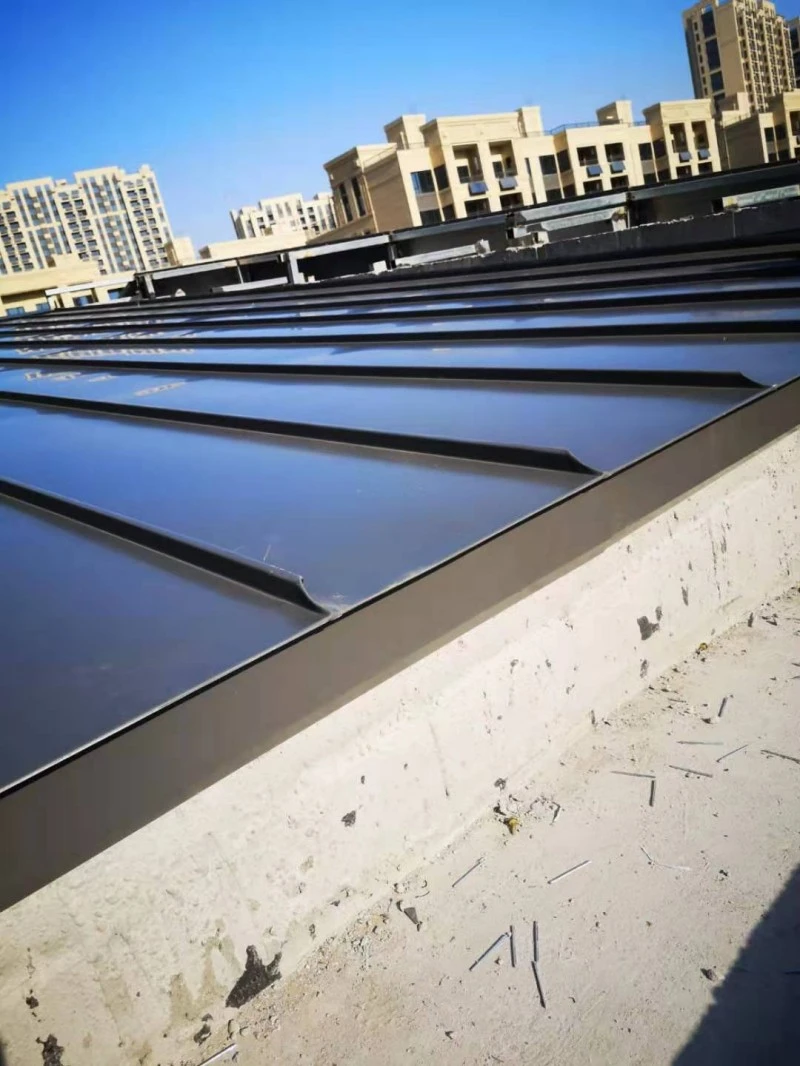

Πάνελ στέγης Alu-Mg-Mn

Τα πάνελ οροφής Alu-Mg-Mn είναι διαμορφωμένα σε ρολό από λωρίδα κράματος αλουμινίου AA3004 για συστήματα οροφής και τοίχου με όρθια ραφή. Το κράμα περιέχει μαγγάνιο και μαγνήσιο, τα οποία μαζί βελτιώνουν την αντοχή και την αντοχή στη διάβρωση, ενώ διατηρούν το υλικό αρκετά ελαφρύ για στέγες μεγάλου ανοίγματος. Το SENBO ελέγχει την εισερχόμενη ποιότητα κράματος, τη θερμοκρασία και το πάχος της επίστρωσης πριν από τη διαμόρφωση του κυλίνδρου και η γραμμή παραγωγής παρακολουθεί το ύψος των νεύρων και το πλάτος του πίνακα σε τακτά χρονικά διαστήματα. Αυτό βοηθά να διατηρείται το τελικό προφίλ εντός της καθορισμένης ανοχής.

Επιφάνεια Επικάλυψης και Σχεδιασμός Σύνδεσης

Η επιφάνεια του πάνελ οροφής Alu-Mg-Mn επικαλύπτεται πριν σχηματιστεί με ένα σύστημα PVDF φθοράνθρακα που περιέχει τουλάχιστον 70% ρητίνη φθοράνθρακα. Η επίστρωση εφαρμόζεται σε συνεχή γραμμή μετά από καθαρισμό και επεξεργασία χρωμίου, η οποία βελτιώνει την πρόσφυση και την ομοιομορφία του χρώματος. Το σύστημα οροφής χρησιμοποιεί προφίλ όρθιας ραφής με κλιπ σε σχήμα Τ. Τα κλιπ συγκρατούν τα πάνελ στις τεγίδες ενώ επιτρέπουν την κίνηση κατά μήκος της κλίσης της οροφής, έτσι η θερμική διαστολή και συστολή δεν πιέζουν τις ραφές. Η μηχανικά κλειδωμένη άρθρωση σχηματίζει ένα στεγανό φράγμα χωρίς να βασίζεται σε στεγανωτικό.

Πίνακας προδιαγραφών

Μετρημένες επιδόσεις και αποδεικτικά μηχανικής

Βάρος πίνακα και δομική απόδοση

Η πυκνότητα του αλουμινίου είναι 2,73 g/cm³ σε σύγκριση με 7,85 g/cm³ για τον χάλυβα. Επομένως, μια οροφή κατασκευασμένη από πάνελ AA3004 ζυγίζει περίπου το ένα τρίτο όσο μια ισοδύναμη οροφή από χάλυβα. Αυτή η μείωση του νεκρού φορτίου μπορεί να φτάσει το 30% για τη συνολική δομή της οροφής, η οποία επιτρέπει μικρότερες τεγίδες, κολώνες και θεμέλια. Η αντοχή σε εφελκυσμό από 240 έως 285 MPa είναι επαρκής για όρθια προφίλ ραφών και για πάνελ που πρέπει να αντιστέκονται στην ανύψωση του ανέμου σε μεγάλα ανοίγματα.

Συμπεριφορά διάβρωσης και διάρκεια ζωής

Όταν εκτίθεται στον αέρα, το αλουμίνιο δημιουργεί ένα πυκνό φιλμ οξειδίου που προστατεύει το βασικό μέταλλο από περαιτέρω οξείδωση. Η δοκιμή υποδεικνύει ετήσια απώλεια διάβρωσης περίπου 0,5 μικρομέτρων σε κανονικές ατμοσφαιρικές συνθήκες. Ένα πάνελ 0,7 mm θα εξακολουθούσε να έχει περίπου 0,65 mm πάχος μετά από 100 χρόνια. Η επίστρωση PVDF προσθέτει άλλο ένα προστατευτικό στρώμα έναντι της βιομηχανικής ρύπανσης και του ψεκασμού αλατιού. Αυτοί οι παράγοντες υποστηρίζουν μια διάρκεια σχεδιασμού πέραν των 50 ετών για το βασικό μέταλλο.

Θερμική κίνηση και ακεραιότητα ραφής

Το σύστημα όρθιας ραφής χρησιμοποιεί συρόμενα κλιπ T που επιτρέπουν σε κάθε πάνελ να κινείται κατά μήκος της κλίσης της οροφής ενώ παραμένει συνδεδεμένο με τις τεγίδες. Αυτό αποτρέπει τη συσσώρευση τάσεων σε σταθερά σημεία και αποφεύγει την παραμόρφωση του πίνακα. Τα μεμονωμένα πάνελ μπορούν να παραχθούν μήκους έως 120 μέτρα χωρίς τελικούς γύρους, γεγονός που αφαιρεί πιθανές διαδρομές διαρροής και βελτιώνει τη συνολική στεγανότητα. Η ανοχή εγκατάστασης ελέγχεται εντός 3 mm και το προκατασκευασμένο σύστημα μειώνει τον χρόνο κατασκευής κατά περισσότερο από 30% σε σύγκριση με τις παραδοσιακές μεθόδους.

Συμπεριφορά φωτιάς και κεραυνού

Το σύστημα οροφής επιτυγχάνει βαθμό πυρκαγιάς κατηγορίας Α1. Το αλουμίνιο λιώνει στους 660°C και σε μια πυρκαγιά η οροφή τείνει να καίγεται τοπικά αντί να εξαπλώνει τη φλόγα σε όλη την επιφάνεια. Αυτό βοηθά τις προσπάθειες πυρόσβεσης επιτρέποντας τη διαφυγή της θερμότητας και του καπνού. Για αντικεραυνική προστασία, πάνελ πάχους τουλάχιστον 0,7 mm μπορούν να λειτουργήσουν ως συσκευές τερματισμού αέρα σύμφωνα με το GB 50057, γεγονός που εξαλείφει την ανάγκη για ξεχωριστά αλεξικέραυνα και πρόσθετες διεισδύσεις οροφής.

Χαρακτηριστικά Προϊόντος

• Χαμηλότερο βάρος στέγης:Το πάνελ είναι περίπου το ένα τρίτο του βάρους του χάλυβα, γεγονός που μειώνει τις απαιτήσεις δομικού σκελετού και θεμελίωσης.
• Μακροχρόνια αντοχή:Το φυσικό στρώμα οξειδίου και η επίστρωση φθοράνθρακα παρέχουν μαζί περισσότερα από 50 χρόνια υπηρεσίας σε κανονικά περιβάλλοντα.
• Στεγανότητα χωρίς στεγανωτικό:Η μηχανικά κλειδωμένη όρθια ραφή δεν βασίζεται σε στεγανωτικό που μπορεί να γεράσει ή να σπάσει.
• Έλεγχος θερμικής κίνησης:Τα συρόμενα κλιπ T επιτρέπουν στην οροφή να διαστέλλεται και να συστέλλεται χωρίς να πιέζονται οι ραφές ή τα πάνελ.

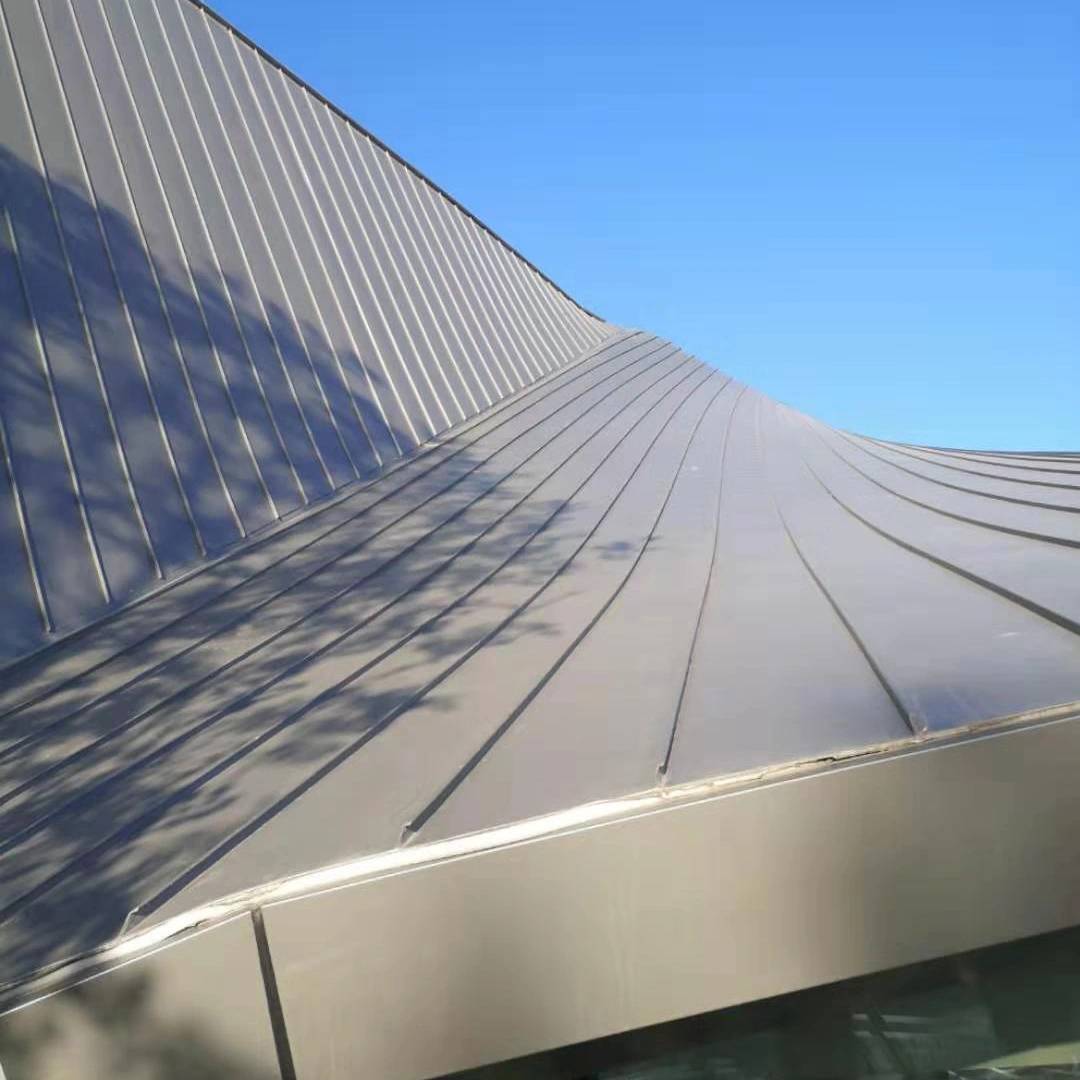

• Ευελιξία σχήματος:Τα πάνελ μπορούν να διαμορφωθούν σε ίσια, καμπύλα, κωνικά προφίλ και προφίλ σε σχήμα ανεμιστήρα για πολύπλοκες γεωμετρίες στέγης.
• Ανακυκλωσιμότητα:Το αλουμίνιο είναι πλήρως ανακυκλώσιμο στο τέλος της ζωής του.

Πού χρησιμοποιείται το προϊόν

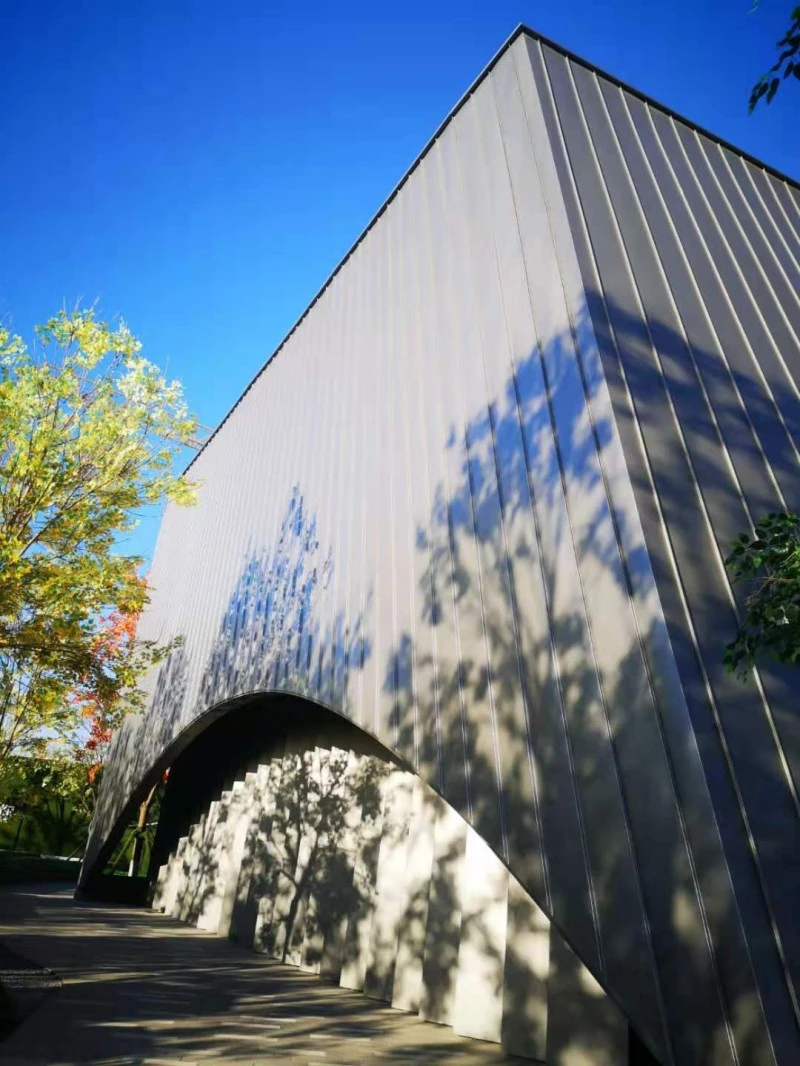

• Επένδυση στέγης και τοίχου για τερματικούς σταθμούς αεροδρομίων και σιδηροδρομικούς σταθμούς υψηλής ταχύτητας.
• Δημόσια κτίρια μεγάλης έκτασης όπως στάδια, εκθεσιακά κέντρα και θέατρα.
• Κτίρια σε θαλάσσια ή βιομηχανικά περιβάλλοντα όπου η αντοχή στη διάβρωση είναι σημαντική.
• Έργα ανακαίνισης και στεγών όπου η υπάρχουσα κατασκευή δεν μπορεί να φέρει βαριά χαλύβδινα πάνελ.
• Οικιακές εφαρμογές όπου προτιμάται μια ελαφριά μεταλλική στέγη μεγάλης διάρκειας.

Οδηγίες εγκατάστασης και χειρισμού

• Αποθηκεύστε τα πάνελ κάτω από το κάλυμμα και κρατήστε τα στεγνά. Εάν απαιτείται αποθήκευση σε εξωτερικό χώρο, σηκώστε τη στοίβα και χρησιμοποιήστε ένα κάλυμμα που αναπνέει.
• Ανυψώστε τα πάνελ με μαλακούς ιμάντες και ράβδους διασκορπισμού για να αποφύγετε το βαθούλωμα ή το γρατσούνισμα.
• Κόψτε πάνελ με εργαλεία κατάλληλα για αλουμίνιο. Αφαιρέστε το στόκο και καθαρίστε τις κομμένες άκρες πριν την εγκατάσταση.
• Στερεώστε τα κλιπ T στο διάστημα που φαίνεται στο εγκεκριμένο σχέδιο. Χρησιμοποιήστε συνδετήρες συμβατούς με αλουμίνιο για να αποφύγετε τη γαλβανική διάβρωση.
• Ελέγξτε την ευθυγράμμιση του πίνακα και την εμπλοκή του κλιπ πριν από τη ραφή. Χρησιμοποιήστε τις σωστές ρυθμίσεις μηχανής ραφής για το προφίλ του πίνακα.
• Για καμπύλες στέγες, επιβεβαιώστε την ελάχιστη ακτίνα κάμψης με τον κατασκευαστή πριν από την κατασκευή.

Ερωτήματα που τίθενται συχνά από εργολάβους

Σε τι διαφέρει το AA3004 από το AA3003 για στέγες;

Το AA3004 περιέχει περισσότερο μαγγάνιο και μαγνήσιο, το οποίο δίνει μεγαλύτερη αντοχή και καλύτερη αντοχή στη διάβρωση. Συχνά επιλέγεται για οροφές όρθιας ραφής που πρέπει να χειρίζονται υψηλότερα φορτία ανέμου ή μεγαλύτερα ανοίγματα χωρίς να αυξάνουν το πάχος του πάνελ.

Μπορούν να τοποθετηθούν πάνελ Al-Mg-Mn σε καμπύλες στέγες;

Ναι, το κράμα μπορεί να διαμορφωθεί σε ρολό ή να φρενάρει με πίεση σε καμπύλα σχήματα. Η ελάχιστη ακτίνα εξαρτάται από το προφίλ του πάνελ, την ιδιοσυγκρασία του υλικού και το πάχος της επίστρωσης. Ο προμηθευτής θα πρέπει να επιβεβαιώσει τη σκοπιμότητα πριν κατασκευαστούν τα πάνελ.

Ποια είναι η ελάχιστη κλίση στέγης για στέγη Al-Mg-Mn με όρθια ραφή;

Μια κλίση 5% είναι τυπική για τις περισσότερες λεπτομέρειες. Χαμηλότερες κλίσεις μπορεί να είναι δυνατές με συνεχή πάνελ και προσεκτική στεγανοποίηση, αλλά ο μηχανικός του έργου πρέπει να επαληθεύσει τον σχεδιασμό για την τοπική ένταση βροχόπτωσης και τις συνθήκες ανέμου.

Χρειάζεται πάντα ένα φράγμα υδρατμών κάτω από τη μεταλλική οροφή;

Ένα στρώμα ελέγχου ατμού περιλαμβάνεται συνήθως στη ζεστή πλευρά της μόνωσης για την αποφυγή συμπύκνωσης στο εσωτερικό της οροφής. Τα ακριβή στρώματα εξαρτώνται από τη χρήση του κτιρίου και το κλίμα. Ο σχεδιαστής του συστήματος οροφής θα πρέπει να καθορίσει την πλήρη συναρμολόγηση.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Τα πιστοποιητικά υλικού πρέπει να επιβεβαιώνουν την ποιότητα του κράματος, την ιδιοσυγκρασία, τις μηχανικές ιδιότητες και τον τύπο επίστρωσης. Οι έλεγχοι παραγωγής καλύπτουν το πλάτος του πίνακα, το ύψος και το μήκος της πλευράς. Για μεγάλα έργα, τα δείγματα μπορούν να ελεγχθούν για πάχος επίστρωσης και πρόσφυση. Η επιτόπια λήψη θα πρέπει να επαληθεύει τον αριθμό του πίνακα, το προφίλ και την κατάσταση της επιφάνειας πριν από την έναρξη της εγκατάστασης.

Παράγοντες Επιλογής

• Αξιολογήστε την κατηγορία ατμοσφαιρικής διάβρωσης του χώρου πριν επιλέξετε την προδιαγραφή επίστρωσης.
• Για καμπύλες ή σύνθετες μορφές στέγης, συμμετάσχετε έγκαιρα τον προμηθευτή του πάνελ για να ελέγξετε τη μορφοποίηση και τη σειρά εγκατάστασης.
• Επιβεβαιώστε το φορτίο ανέμου σχεδιασμού και ελέγξτε ότι η απόσταση των κλιπ T και η επιλογή του συνδετήρα ταιριάζουν με τα υπολογιζόμενα φορτία.
• Ελέγξτε το σχέδιο πρόσβασης συντήρησης. Ενώ η επικαλυμμένη επιφάνεια απαιτεί λίγη συντήρηση, τα φλας και οι διεισδύσεις εξακολουθούν να χρειάζονται περιοδικό έλεγχο.
• Λάβετε υπόψη το εύρος θερμικής κίνησης της οροφής και επιβεβαιώστε ότι το σύστημα όρθιας ραφής μπορεί να χειριστεί την αναμενόμενη διαστολή και συστολή.
