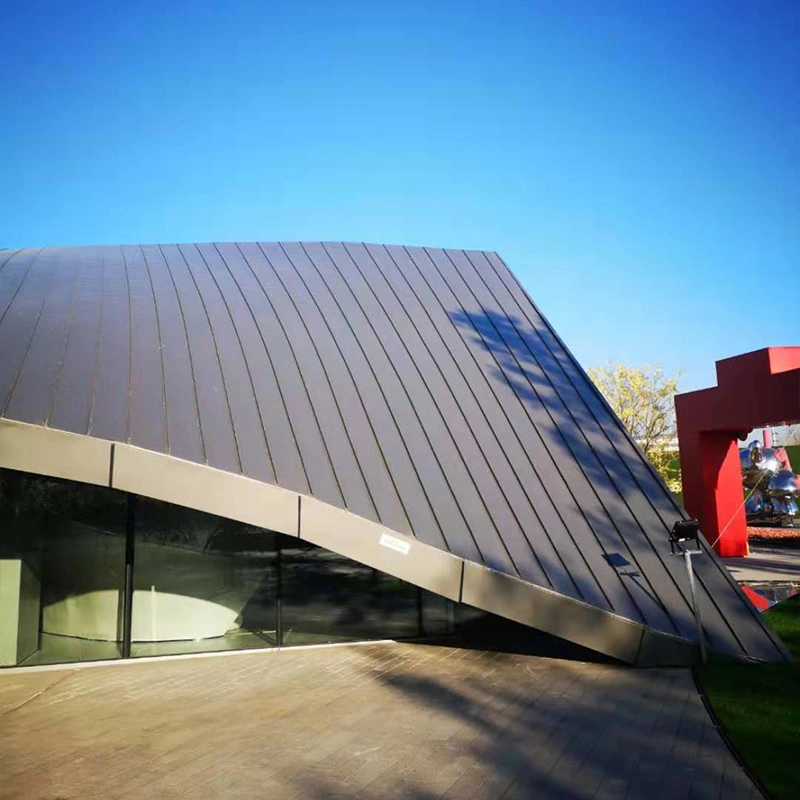

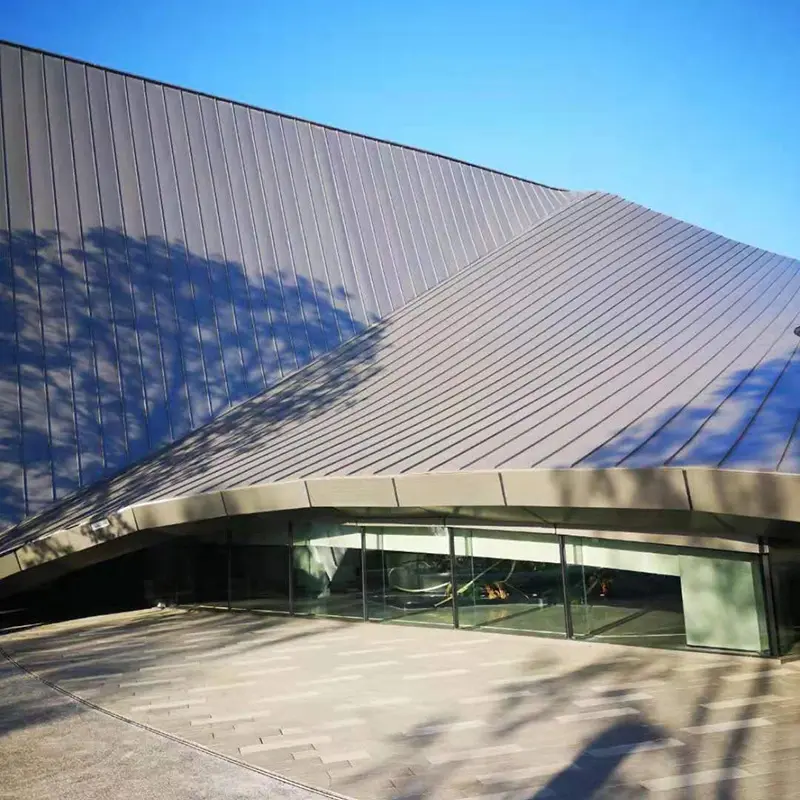

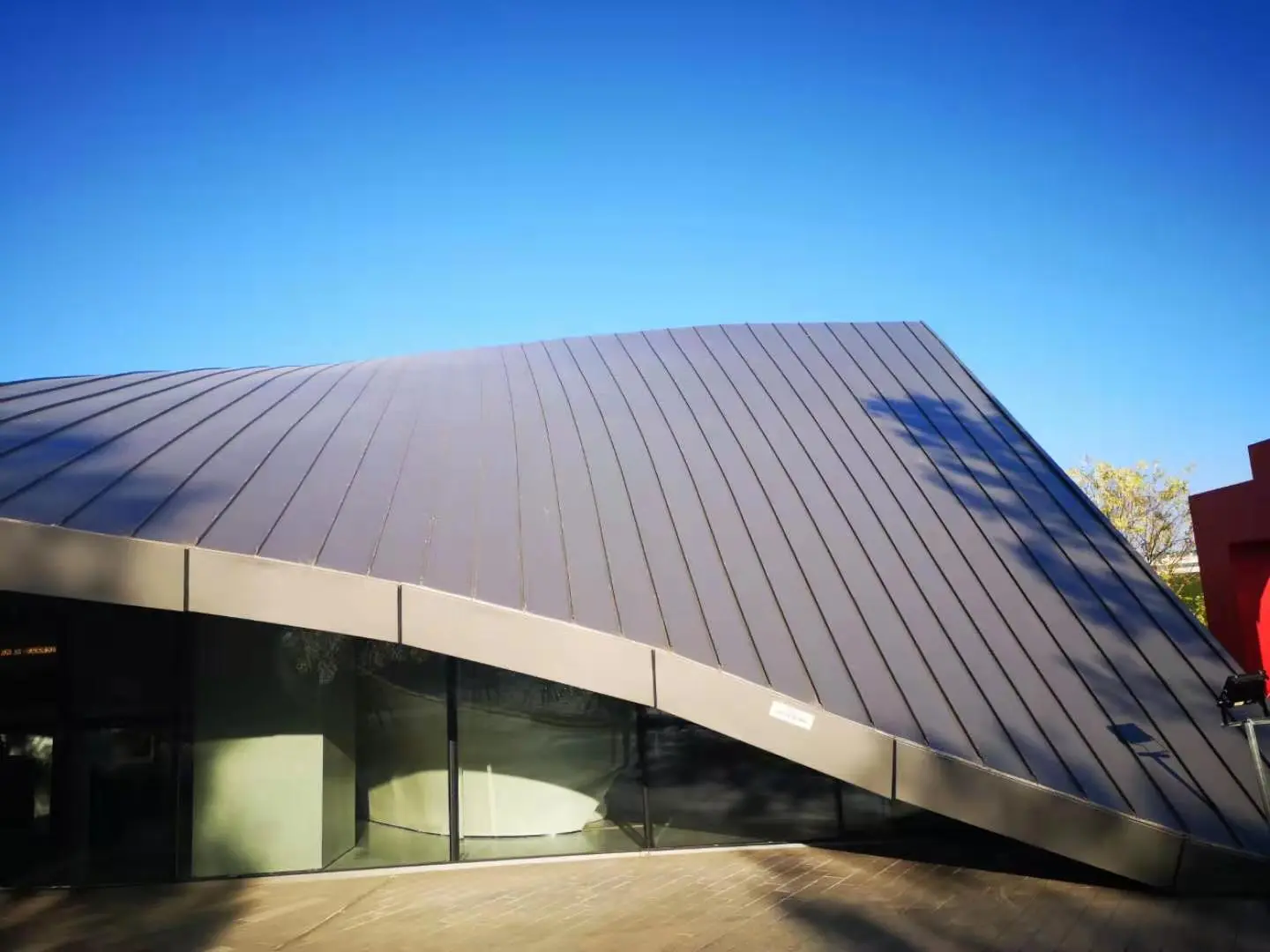

Μεταλλικά Διακοσμητικά Πάνελ Στέγες

Τα μεταλλικά διακοσμητικά πάνελ στέγης σχηματίζουν το εξωτερικό οπτικό στρώμα ενός συστήματος μεταλλικής στέγης, τοποθετημένο χωριστά από το στρώμα στεγάνωσης. Η στεγανοποίηση γίνεται από το δομικό πάνελ οροφής από κάτω, ενώ το διακοσμητικό πάνελ εκφράζει την αρχιτεκτονική μορφή και παρέχει δευτερεύοντα οφέλη όπως σκίαση, ακουστική βελτίωση και προστασία για τη στεγανωτική μεμβράνη. Η SENBO προμηθεύει αυτούς τους πίνακες με πιστοποιητικά υλικού και αρχεία επιθεώρησης διαστάσεων και η ομάδα του έργου παρέχει τεχνική υποστήριξη για τη διάταξη του πίνακα και την αλληλουχία εγκατάστασης.

Επιλογές υλικών

Η επιλογή του διακοσμητικού υλικού πάνελ εξαρτάται από την απαιτούμενη μορφή, το βάρος και την αντοχή στις καιρικές συνθήκες. Οι ακόλουθες επιλογές χρησιμοποιούνται συνήθως:

• Πάνελ μονής επιδερμίδας από κράμα αλουμινίου:Συνήθως πάχους 2,0 mm έως 3,0 mm με φινίρισμα PVDF. Προσφέρουν μεγάλη γκάμα χρωμάτων, καλή μορφοποίηση για πολύπλοκα σχήματα και χαμηλό βάρος.
• Φύλλα με προφίλ κράματος Al-Mg-Mn:Διαβαθμίσεις AA3004 ή AA3003, με αντοχή εφελκυσμού από 240 MPa έως 285 MPa και πυκνότητα 2,73 g/cm³, περίπου το ένα τρίτο αυτής του χάλυβα. Σχεδιασμένο για περισσότερα από 50 χρόνια υπηρεσίας και κατάλληλο για καμπύλες στέγες.
• Σύνθετα πάνελ κηρήθρας αλουμινίου:Φύλλα πρόσοψης από αλουμίνιο 0,8 mm έως 1,0 mm κολλημένα σε έναν κυψελωτό πυρήνα αλουμινίου. Το μήκος της πλευράς του στοιχείου πυρήνα δεν είναι μεγαλύτερο από 9,53 mm και το πάχος τοιχώματος τουλάχιστον 0,07 mm. Αυτά τα πάνελ δίνουν καλύτερη επιπεδότητα και ακαμψία από το συμπαγές φύλλο του ίδιου βάρους.
• Πάνελ από χάλυβα με έγχρωμη επίστρωση:Χρησιμοποιήστε επίστρωση Al-Zn υψηλής απόδοσης με τελική επίστρωση PVDF. Κατάλληλο για διακοσμητικές στέγες σε μεγάλα δημόσια κτίρια όπου προτιμάται το χαλύβδινο υπόστρωμα.

Επεξεργασία Επιφανειών

Για αρχιτεκτονικά πάνελ αλουμινίου, συνιστάται επίστρωση PVDF fluorocarbon. Η περιεκτικότητα σε ρητίνη πρέπει να είναι τουλάχιστον 70%, και το πάχος της επίστρωσης πρέπει να πληροί το YS/T 429.2. Το PVDF παρέχει ισχυρή αντίσταση στο υπεριώδες φως και διατηρεί σταθερότητα χρώματος για περισσότερα από 20 χρόνια με ελάχιστο ξεθώριασμα ή κιμωλίαση.

Δημιουργία συστήματος

Το διακοσμητικό στρώμα τοποθετείται συνήθως πάνω από τη στεγανοποίηση για να δημιουργήσει μια μεταλλική στέγη διπλής στρώσης. Στην οροφή της εισόδου του διεθνούς εκθεσιακού κέντρου της Νέας Κίνας Φάση II, η συναρμολόγηση από κάτω προς τα πάνω ήταν: ένα φύλλο με προφίλ Al-Zn 0,8 mm με όρθιες ραφές ως αδιάβροχο στρώμα, μια αδιάβροχη μεμβράνη, θερμομόνωση, ένα διακοσμητικό σύστημα πλαισίωσης και την επιφάνεια του διακοσμητικού πάνελ. Αυτός ο διαχωρισμός διατηρεί τη στεγανοποίηση ανεξάρτητη από το αισθητικό στρώμα.

Περίληψη προδιαγραφών

Δεδομένα Εφαρμογής Έργου

Στέγη τερματικού αεροδρομίου

Η επέκταση του τερματικού σταθμού 5 ενός μεγάλου διεθνούς αεροδρομίου χρησιμοποίησε 267.000 m² μεταλλικής στέγης στον κεντρικό τερματικό σταθμό, τις γειτονιές και τις γέφυρες επιβίβασης. Τα διακοσμητικά πάνελ ήταν φύλλα χάλυβα με προφίλ υψηλής αντοχής πάχους 0,8 mm με επίστρωση Al-Zn υψηλής περιεκτικότητας που παρέχει τέσσερις έως έξι φορές μεγαλύτερη αντοχή στη διάβρωση από τον τυπικό γαλβανισμένο χάλυβα. Η επιφάνεια PVDF παρέμεινε σταθερή μεταξύ -40°C και 150°C, προσφέροντας μακροχρόνια προστασία από την υπεριώδη ακτινοβολία. Το έργο έλαβε το Χρυσό Βραβείο Μηχανικής Συστήματος Μεταλλικών Περιβλημάτων στα Βραβεία Επιστήμης και Τεχνολογίας της Βιομηχανίας Αρχιτεκτονικής Αδιαβροχοποίησης 2024.

Εκθεσιακό Κέντρο Διακοσμητικό Σύστημα Αλουμινίου

Η Φάση II του Διεθνούς Εκθεσιακού Κέντρου Νέας Κίνας στο Πεκίνο καλύπτει περίπου 280.000 m² μεταλλικής στέγης. Η οροφή της αίθουσας εγγραφής χρησιμοποίησε πάνελ αλουμινίου πάχους 3 mm με επίστρωση PVDF ως διακοσμητικό στρώμα, που υποστηρίζεται από τετράγωνο πλαίσιο από κράμα αλουμινίου. Κάτω από το διακοσμητικό στρώμα, η οροφή περιλάμβανε ένα αδιάβροχο στρώμα από χάλυβα με προφίλ Al-Zn 0,8 mm με όρθιες ραφές, δύο στρώματα μόνωσης από πετροβάμβακα συνολικής επιφάνειας 140 mm σε πυκνότητα 160 kg/m³, μια μεμβράνη TPO και μια ηχοαπορροφητική στρώση από διάτρητο προφίλ χάλυβα. Τα διακοσμητικά πάνελ τοποθετήθηκαν ανεξάρτητα από τη στεγανοποίηση, επιτυγχάνοντας το επιθυμητό οπτικό αποτέλεσμα χωρίς να διακυβεύεται η στεγανότητα.

Στέγη σύνθετης γεωμετρίας σε εκθεσιακό κέντρο

Το Διεθνές Εκθεσιακό Κέντρο Xuzhou Huaihai χρησιμοποίησε ένα διακοσμητικό σύστημα πάνελ με κλιμακωτά υψόμετρα και διασταυρούμενα επίπεδα. Το επάνω γείσο χρησιμοποιούσε καπλαμά αλουμινίου πάχους 3 mm και το κάτω γείσο χρησιμοποιούσε σύνθετα πάνελ αλουμινίου πάχους 4 mm. Η ομάδα του έργου χρησιμοποίησε το Rhino και το Grasshopper για παραμετρική μοντελοποίηση για να αναλύσει την καμπυλότητα και να βελτιστοποιήσει τα πάνελ με τέσσερις μη ομοεπίπεδες κορυφές σε επίπεδες μορφές. Η διακοσμητική οροφή συναρμολογήθηκε με αρθρωτή εγκατάσταση και το πλήρες κέλυφος του κτιρίου πέρασε από μηχανική επικύρωση για ανθεκτικότητα, στεγανοποίηση, θερμική απόδοση και δομική ακεραιότητα.

Κυψελοειδής οροφή με διπλή καμπύλη

Ο κύριος χώρος της μόνιμης τοποθεσίας του φόρουμ Zhongguancun χρησιμοποιούσε ένα ακανόνιστο σύστημα κηρήθρας αλουμινίου διπλής καμπύλης για 6.000 m² επιφάνειας στέγης. Περισσότερες από 1.000 μοναδικές προδιαγραφές πάνελ ταξινομήθηκαν σε πολυεπίπεδες διαμορφώσεις. Η δομή στήριξης χρησιμοποιούσε ένα πλαίσιο ακτινοβολίας σε σχήμα ανεμιστήρα με ρυθμιζόμενους βραχίονες πολλαπλών κατευθύνσεων που επιτρέπουν ±15° περιστροφή στο επίπεδο και γωνιακή ρύθμιση μεταξύ 75° και 105°. Δύο έως τρία κυψελωτά πάνελ συναρμολογήθηκαν σε μια ενιαία μονάδα πλαισίου στο εργοστάσιο και στη συνέχεια εγκαταστάθηκαν επί τόπου ως ολοκληρωμένες μονάδες. Αυτή η προκατασκευασμένη προσέγγιση μείωσε το χρονοδιάγραμμα κατασκευής κατά σχεδόν ένα τρίτο σε σύγκριση με τις παραδοσιακές μεθόδους.

Χαρακτηριστικά σχεδιασμού

• Ευελιξία φόρμας:Τα πάνελ μπορεί να είναι επίπεδα, κυρτά, κωνικά ή διπλά κυρτά. Η παραμετρική μοντελοποίηση βοηθά στη μετατροπή της σύνθετης γεωμετρίας σε δομικά πάνελ.
• Μακροπρόθεσμη σταθερότητα χρώματος:Οι επικαλύψεις PVDF αντιστέκονται στο ξεθώριασμα και την κιμωλίαση UV, διατηρώντας την εμφάνιση για πάνω από 20 χρόνια.
• Ελαφρύ βάρος:Τα πάνελ αλουμινίου και κηρήθρας μειώνουν το δομικό φορτίο σε σύγκριση με την επένδυση από συμπαγή χάλυβα ή σκυρόδεμα.
• Ανεξάρτητη στεγανοποίηση:Το διακοσμητικό στρώμα δεν διεισδύει στη στεγανοποίηση, γεγονός που μειώνει τον κίνδυνο διαρροών στα σημεία στερέωσης.
• Αποτελεσματική εγκατάσταση:Τα ενοποιημένα συγκροτήματα πλαισίων κηρήθρας μειώνουν τις επιτόπιες εργασίες και βελτιώνουν την ευθυγράμμιση σε πολύπλοκες επιφάνειες.

Τυπικές Εφαρμογές

• Διακοσμητικά στρώματα στέγης για τερματικούς σταθμούς αεροδρομίων και σιδηροδρομικούς σταθμούς υψηλής ταχύτητας.
• Δημόσια κτίρια μεγάλης έκτασης, όπως εκθεσιακά κέντρα, στάδια και θέατρα.
• Κτίρια ορόσημα με μοναδικές ή ακανόνιστες μορφές στέγης.
• Εμπορικά συγκροτήματα, ξενοδοχεία υψηλών προδιαγραφών και βίλες που απαιτούν μια χαρακτηριστική εμφάνιση στέγης.

Σημειώσεις εγκατάστασης

• Επαληθεύστε την ευθυγράμμιση του πλαισίου στήριξης πριν τοποθετήσετε διακοσμητικά πάνελ.
• Χρησιμοποιήστε εξοπλισμό ανύψωσης με μαλακούς ιμάντες για να αποφύγετε το ξύσιμο της τελικής επιφάνειας.
• Ακολουθήστε τη σειρά του κατασκευαστή για συστήματα αγκίστρωσης ή ενοποιημένα συστήματα για να διασφαλίσετε τη σωστή εμπλοκή.
• Για κυρτά πάνελ, ελέγξτε τον προσανατολισμό του πίνακα και τη ρύθμιση του βραχίονα στήριξης πριν από την τελική στερέωση.
• Στεγανοποιήστε τους αρμούς και τις άκρες σύμφωνα με τις αρχιτεκτονικές λεπτομέρειες, ειδικά εκεί όπου τα πάνελ συναντούν φλας ή διεισδύσεις.

FAQ

Ποια είναι η διαφορά μεταξύ των διακοσμητικών πάνελ και του στρώματος στεγανοποίησης;

Η στρώση στεγανοποίησης είναι ένα συνεχές μεταλλικό φύλλο ή μεμβράνη που εμποδίζει την είσοδο νερού. Το διακοσμητικό πάνελ κάθεται από πάνω του και δεν χρειάζεται να είναι στεγανό. Αυτός ο διαχωρισμός σημαίνει ότι το διακοσμητικό στρώμα μπορεί να είναι διάτρητο, καμπυλωτό ή επένδυση χωρίς να επηρεάζεται η αντοχή της οροφής στις καιρικές συνθήκες.

Ποιος τύπος πάνελ είναι καλύτερος για καμπύλη στέγη;

Τα φύλλα με προφίλ κράματος Al-Mg-Mn μπορούν να διαμορφωθούν με ρολό σε καμπύλα σχήματα και χρησιμοποιούνται συχνά για λείες στέγες μονής καμπυλότητας. Για επιφάνειες διπλής καμπύλης ή ελευθέρου σχήματος, τα πάνελ κηρήθρας αλουμινίου είναι πιο κατάλληλα επειδή μπορούν να κατασκευαστούν σε πολύπλοκα, μη επίπεδα σχήματα διατηρώντας παράλληλα την επιπεδότητα.

Πώς διατηρείται η συνοχή του χρώματος σε μια μεγάλη οροφή;

Όλα τα πάνελ για την ίδια επιφάνεια πρέπει να προέρχονται από την ίδια παρτίδα πηνίων, όταν είναι δυνατόν. Εάν πολλές παρτίδες είναι αναπόφευκτες, η διαφορά χρώματος θα πρέπει να ελέγχεται σε μια καθορισμένη τιμή ΔE. Οι επικαλύψεις PVDF από το ίδιο σύστημα βαφής τείνουν να έχουν σταθερό χρώμα και γυαλάδα.

Μπορούν να χρησιμοποιηθούν διακοσμητικά πάνελ σε έργα ανακαίνισης;

Ναι, μπορούν να προστεθούν διακοσμητικά μεταλλικά πάνελ πάνω από μια υπάρχουσα οροφή για αλλαγή της εμφάνισης ή βελτίωση της θερμικής απόδοσης, υπό την προϋπόθεση ότι η υπάρχουσα δομή μπορεί να υποστηρίξει το πρόσθετο βάρος. Απαιτείται μια δομική αξιολόγηση πριν προχωρήσετε.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά υλικού για το υπόστρωμα από κράμα αλουμινίου ή χάλυβα, αναφορές πάχους επίστρωσης και αρχεία επιθεώρησης διαστάσεων. Για πολύπλοκες γεωμετρίες, τα σχέδια κατασκευής και τα χρονοδιαγράμματα πάνελ θα πρέπει να επανεξεταστούν πριν από την παραγωγή. Οι επιτόπιοι έλεγχοι λήψης θα πρέπει να επιβεβαιώνουν τις διαστάσεις του πίνακα, το φινίρισμα της επιφάνειας και την αποφυγή ζημιών κατά τη μεταφορά.

Θέματα Επιλογής

• Επιβεβαιώστε τα όρια αρχιτεκτονικής γεωμετρίας και μεγέθους πάνελ με τον κατασκευαστή νωρίς στη φάση του σχεδιασμού.
• Επιλέξτε τον τύπο επίστρωσης με βάση την έκθεση στην υπεριώδη ακτινοβολία του κτιρίου και την επιθυμητή διάρκεια ζωής.
• Για παράκτιες ή βιομηχανικές εγκαταστάσεις, βεβαιωθείτε ότι η μεταλλική επίστρωση και το σύστημα βαφής είναι κατάλληλα για την κατηγορία διάβρωσης.
• Σχεδιάστε το εύρος προσαρμογής του πλαισίου στήριξης και του βραχίονα για να προσαρμόσετε τις ανοχές του πίνακα και τη θερμική κίνηση.
• Εξετάστε τη διαδρομή πρόσβασης συντήρησης για επιθεώρηση και καθαρισμό της διακοσμητικής επιφάνειας.
