Καταστρώματα δαπέδου δοκών οπλισμού

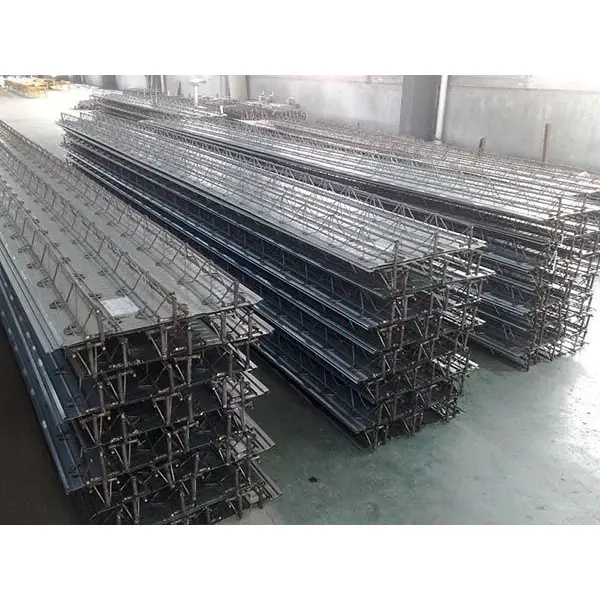

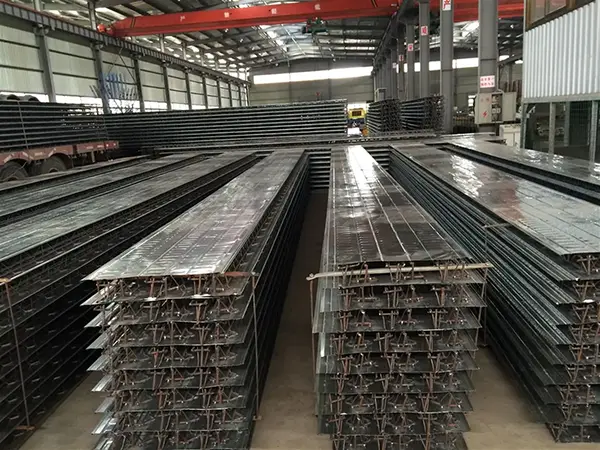

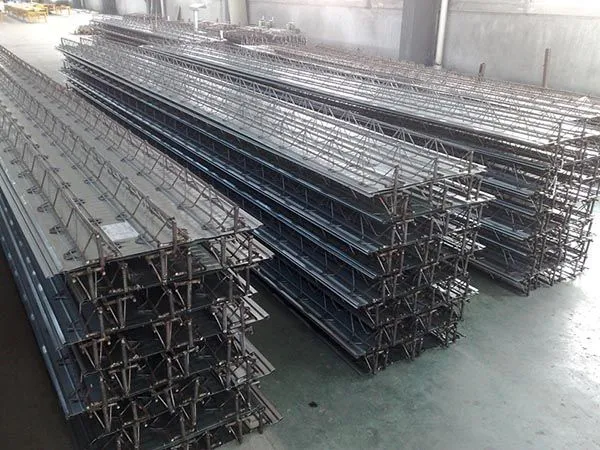

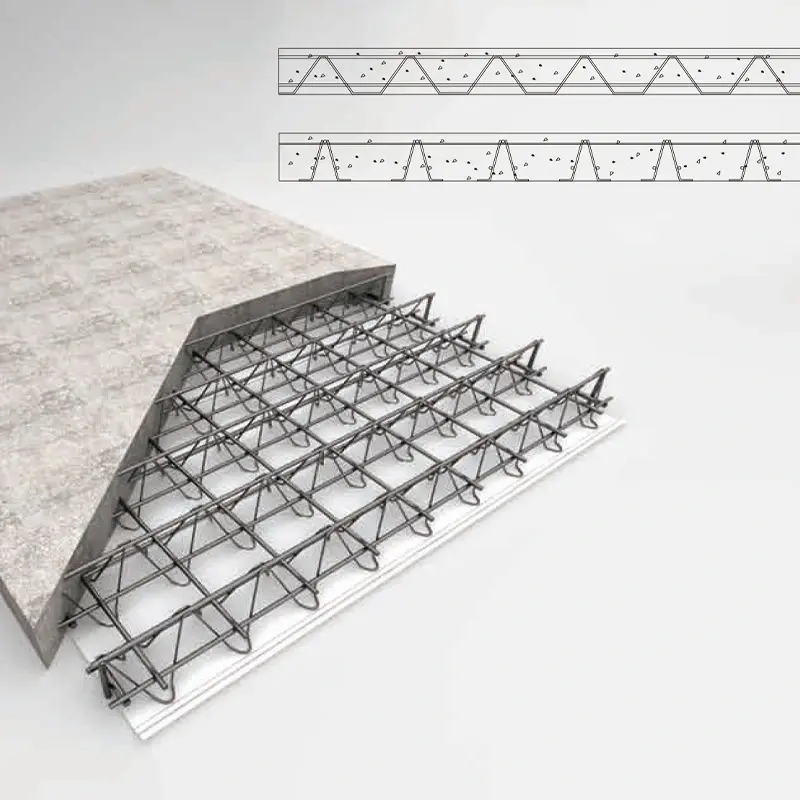

Το δάπεδο δοκών ράβδου είναι ένα σύνθετο φέρον πάνελ που σχηματίζεται από το συνδυασμό ενός χαλύβδινου δοκού οπλισμού με μια πλάκα πυθμένα σε μια αυτοματοποιημένη γραμμή παραγωγής. Το ίδιο το ζευκτό αποτελείται από ράβδους κορυφής χορδής, κάτω ράβδους χορδής και ράβδους ιστού που ενώνονται μέσω συγκόλλησης με αντίσταση, δημιουργώντας μια σταθερή τριγωνική δομή. Αυτό το δοκάρι συγκολλάται στη συνέχεια σε μια πλάκα πυθμένα, συνήθως σε φύλλο γαλβανισμένου χάλυβα πάχους 0,5 mm ή σε ινοτσιμεντοσανίδα.

Οικοδομικά Υλικά SENBOπρομηθεύει αυτό το προϊόν ως μέρος της σειράς δαπέδων από μεταλλικές κατασκευές. Το κατάστρωμα χρησιμεύει ως μόνιμος ξυλότυπος κατά την κατασκευή και αργότερα συμβάλλει στη δομική απόδοση της πλάκας σκυροδέματος.

Δομική Σύνθεση και Υλικά

Η επάνω και η κάτω ράβδος χορδής είναι συνήθως κατασκευασμένες από χάλυβα HRB400 ή CRB550, ενώ οι ράβδοι ιστού χρησιμοποιούν συνήθως χάλυβα HPB300, HRB400 ή CPB550. Οι κάθετες και οριζόντιες ράβδοι στήριξης είναι γενικά HPB300 ή HRB400.

Όταν χρησιμοποιείται ένα φύλλο γαλβανισμένου χάλυβα ως ξυλότυπος πυθμένα, το πάχος του είναι 0,5 mm, η αντοχή διαρροής είναι τουλάχιστον 250 N/mm² και το βάρος επίστρωσης γαλβανισμού διπλής όψης είναι τουλάχιστον 120 g/m². Το κάτω φύλλο διατίθεται σε δύο πλάτη: Τύπος Α (600 mm) και Τύπος Β (576 mm).

Τα ύψη χαλύβδινων δοκών κυμαίνονται από 50 mm έως 340 mm, που αντιστοιχούν σε πάχη πλακών από 80 mm έως 370 mm. Οι διάμετροι της επάνω και της κάτω χορδής είναι 6–12 mm και οι διάμετροι της ράβδου ιστού είναι 4–8 mm. Υπάρχουν αρκετές σειρές προϊόντων, όπως TD1–TD7 και HB1–HB8, με το TD3-90 να είναι ένα μοντέλο που χρησιμοποιείται συνήθως.

Ταξινόμηση προϊόντων με βάση τον κάτω ξυλότυπο

Τα προϊόντα ταξινομούνται με βάση τον τύπο του ξυλότυπου πυθμένα. Ο παραδοσιακός τύπος χρησιμοποιεί φύλλο γαλβανισμένου χάλυβα, ενώ ο μόνιμος (μη αφαιρούμενος) τύπος χρησιμοποιεί λεπτόκοκκο σκυρόδεμα ή ινοτσιμεντοσανίδα. Σύμφωνα με τα εθνικά πρότυπα άτλαντες 23CG56-1 και 23CG56-2, τα προϊόντα μόνιμου ξυλότυπου πυθμένα εξαλείφουν την ανάγκη για επιτόπια αφαίρεση ξυλότυπου, παρέχουν λείο φινίρισμα στο κάτω μέρος και είναι κατάλληλα για υγρά ή καθαρά περιβάλλοντα καθώς και για κτίρια χωρίς ψευδοροφές.

Απόδοση σε πραγματικά έργα

1. Εφαρμογή Super-High-Rise: 140.800 m² Decking Truss

Ένα υπερυψηλό έργο υπό κατασκευή έχει συνολική επιφάνεια 218.000 m². Ο Πύργος Α υψώνεται 39 ορόφους (176,1 μ.) και ο Πύργος Β φτάνει τους 51 ορόφους (212,4 μ.). Το έργο χρησιμοποίησε 140.800 m² συστημάτων καταστρώματος ζευκτών και 16.100 m² ξυλότυπου ακμών. Τα πάχη της πλάκας κυμαίνονταν από 110 mm έως 150 mm και τα ζευκτά κατασκευάστηκαν χρησιμοποιώντας συγκόλληση κηλίδων με αντίσταση υψηλής συχνότητας.

Σε σύγκριση με τις παραδοσιακές χυτές πλάκες, αυτή η μέθοδος εξάλειψε την τοποθέτηση ξυλοτύπου, την αφαίρεση ξυλοτύπου και το χειροκίνητο δέσιμο οπλισμού. Η ποιότητα κατασκευής παρέμεινε σταθερή και αξιόπιστη καθ' όλη τη διάρκεια.

2. Επαλήθευση μεγάλου ανοίγματος και μεγάλου προβολέα

Το Εκθεσιακό Κέντρο Επιστημονικού και Τεχνολογικού Πάρκου Zhongguancun AI είναι ένα πιλοτικό έργο «κτηρίου μηδενικού άνθρακα» στο Πεκίνο. Η τετραώροφη κατασκευή σκελετού από χάλυβα σχεδιάστηκε για Σεισμική Ένταση 8. Διαθέτει μέγιστο άνοιγμα 3,5 m και μέγιστο μήκος προβόλου 8,25 m.

Χρησιμοποιήθηκε δάπεδο τύπου TD3-90, με ύψος ζευκτού 90 mm και συνολικό πάχος πλάκας 120 mm. Το μέγιστο μη υποστηριζόμενο άνοιγμα κατά την κατασκευή ήταν 3,0 m. Στη ζώνη προβόλου μήκους 8,25 m, εγκαταστάθηκαν προσωρινοί διπλοί κάθετοι στύλοι στο μέσο του ανοίγματος για να προκαλέσουν ανοδική κάμψη 1,5‰, διασφαλίζοντας τη δομική ασφάλεια.

3. Επαλήθευση αντοχής στη φωτιά και τη διάβρωση

Ο οπλισμός είναι πλήρως εγκιβωτισμένος σε σκυρόδεμα, δίνοντας αντοχή στη φωτιά παρόμοια με τις παραδοσιακές χυτές πλάκες. Οι δοκιμές δείχνουν ότι μια πλάκα πάχους 100 mm (που αντιστοιχεί σε χαλύβδινο δοκό ύψους 70 mm) επιτυγχάνει βαθμολογία πυραντίστασης 1,68 ώρες. Το γαλβανισμένο φύλλο χάλυβα δεν απαιτεί πρόσθετη πυροπροστασία.

Σε σύγκριση με τις σύνθετες πλάκες που χρησιμοποιούν καταστρώματα από χάλυβα με προφίλ, το δάπεδο δαπέδου από χάλυβα δοκών προσφέρει καλύτερη αντοχή στη διάβρωση. Δεδομένου ότι το γαλβανισμένο φύλλο χάλυβα δεν συμβάλλει στη δομική αντοχή στη φάση συντήρησης, η σκουριά δεν μπορεί να θέσει σε κίνδυνο τη δομική ακεραιότητα.

4. Στοιχεία απόδοσης και κόστους κατασκευής

Η εργοστασιακή παραγωγή εξασφαλίζει ομοιόμορφη απόσταση οπλισμού και σταθερό πάχος καλύμματος σκυροδέματος. Η επιτόπια εργασία δεσίματος οπλισμού μειώνεται κατά 60%-70%. Για το υπόγειο έργο Xiqing Houtai Plot G στο Tianjin, η χρήση αυτής της τεχνολογίας μείωσε την περίοδο κατασκευής κατά περίπου 10 ημέρες και οδήγησε σε συνολική εξοικονόμηση κόστους 1,972 εκατομμυρίων RMB. Το συνολικό κόστος ανά τετραγωνικό μέτρο ήταν περισσότερο από 20% χαμηλότερο από τις παραδοσιακές σύνθετες πλάκες.

Τεχνικές προδιαγραφές με μια ματιά

Οι ακόλουθες παράμετροι βασίζονται στο βιομηχανικό πρότυπο JG/T 368-2012 και στους εθνικούς τυποποιημένους άτλαντες. Η προσαρμογή είναι διαθέσιμη.

Γιατί λειτουργεί αυτό το σύστημα

1. Η εργοστασιακή προκατασκευή διασφαλίζει τη συνέπεια.Το δοκό διαμορφώνεται μέσω αυτοματοποιημένης συγκόλλησης με αντίσταση, η οποία διατηρεί την απόσταση του οπλισμού ομοιόμορφη και τις διαστάσεις ακριβείς. Αυτό μειώνει το δέσιμο των ράβδων επί τόπου κατά 60%-70% και οδηγεί σε πιο σταθερή ποιότητα κατασκευής.

2. Αμφίδρομη ακαμψία συγκρίσιμη με χυτές πλάκες.Το σύστημα μπορεί να σχεδιαστεί ως πλάκα διπλής κατεύθυνσης, προσφέροντας ακαμψία παρόμοια με χυτή πλάκα οπλισμένου σκυροδέματος με αμφίδρομη ενίσχυση. Η σεισμική απόδοση είναι γενικά καλύτερη από τις σύνθετες πλάκες από χάλυβα.

3. Αντοχή στη φωτιά και στη διάβρωση χωρίς επιπλέον επιστρώσεις.Επειδή ο οπλισμός είναι πλήρως εγκλεισμένος σε σκυρόδεμα, μια πλάκα 100 mm επιτυγχάνει βαθμό πυρκαγιάς 1,68 ώρες χωρίς πυροπροστασία. Το γαλβανισμένο φύλλο χρησιμεύει μόνο ως ξυλότυπος, επομένως η διάβρωση δεν επηρεάζει τη δομική ασφάλεια.

4. Λείο Soffit και μειωμένο πάχος πλακών.Η κάτω πλευρά είναι επίπεδη. Σε σύγκριση με τα τυπικά χαλύβδινα καταστρώματα με προφίλ, το συνολικό πάχος της πλάκας μπορεί να μειωθεί κατά 30–50 mm διατηρώντας το ίδιο καθαρό ύψος οροφής, το οποίο βοηθά στη μείωση του ύψους από δάπεδο σε δάπεδο.

5. Οφέλη κόστους και χρονοδιαγράμματος.Ο ξυλότυπος καταργείται, η στήριξη ελαχιστοποιείται και καθίσταται δυνατή η ταυτόχρονη κατασκευή πολυώροφων. Το κάτω φύλλο επιτυγχάνει χρήση επιφάνειας 96% με πάχος χάλυβα μόνο 0,5 mm, μειώνοντας την κατανάλωση υλικού.

Θέματα σχεδίασης και εγκατάστασης

Για σχεδιασμό πλακών διπλής κατεύθυνσης:Το κατάστρωμα δοκών οπλισμού μπορεί να σχεδιαστεί ως πλάκα διπλής κατεύθυνσης προσθέτοντας πρόσθετη ενίσχυση στην εγκάρσια κατεύθυνση. Επιβεβαιώστε με τον δομικό μηχανικό ότι η διάταξη του πίνακα και οι συνθήκες στήριξης ταιριάζουν με τις υποθέσεις σχεδιασμού.

Για μόνιμες εφαρμογές ξυλότυπου πυθμένα:Επιλέξτε λεπτόκοκκο σκυρόδεμα ή ινοτσιμεντοσανίδα όταν απαιτείται λεία κάτω πλευρά χωρίς ψευδοροφή. Βεβαιωθείτε ότι το περιβάλλον είναι κατάλληλο για το επιλεγμένο υλικό ξυλότυπου πυθμένα.

Για μεγάλους πρόβολους:Μπορεί να χρειαστούν προσωρινά στηρίγματα, όπως αποδεικνύεται στο έργο Zhongguancun όπου χρησιμοποιήθηκαν διπλοί στύλοι για να προκαλέσουν ανοδική κάμψη. Υπολογίστε τις απαιτήσεις παραμόρφωσης και κύρτωσης με βάση το πραγματικό μήκος του προβόλου και τα κατασκευαστικά φορτία.

Κατά την εγκατάσταση:Εξασφαλίστε την ποιότητα συγκόλλησης σε όλους τους κόμβους και τα στηρίγματα. Ακολουθήστε την καθορισμένη απόσταση συγκόλλησης και την καθορισμένη πίεση ηλεκτροδίου. Για τα γαλβανισμένα φύλλα, αποφύγετε την υπερβολική θερμότητα που θα μπορούσε να καταστρέψει την επίστρωση. Προστατέψτε τα πάνελ από την υγρασία εάν αποθηκεύονται στο εργοτάξιο για παρατεταμένες περιόδους.

Τυπικές Εφαρμογές

1.Συστήματα δαπέδου και οροφής για ψηλές και υπερυψηλές μεταλλικές κατασκευές.

2.Κατασκευές δαπέδου με μεγάλο άνοιγμα και μεγάλο πρόβολο.

3.Λειτουργικές πλατφόρμες και δάπεδα σε βιομηχανικές εγκαταστάσεις και αποθήκες logistics.

4.Κτίρια που απαιτούν αντοχή στην υγρασία, αντοχή στη διάβρωση ή περιβάλλοντα καθαρού δωματίου, όπου συνιστάται μόνιμος ξυλότυπος πυθμένα.

Συχνές Ερωτήσεις

1. Πώς συγκρίνεται το δάπεδο δοκών οπλισμού με τις σύνθετες πλάκες από φύλλο χάλυβα;

Οι σύνθετες πλάκες με προφίλ χάλυβα βασίζονται στο χαλύβδινο κατάστρωμα τόσο ως ξυλότυπος όσο και ως οπλισμός εφελκυσμού. Το δάπεδο δοκών ράβδου χρησιμοποιεί ξεχωριστό χαλύβδινο δοκό για δομική ενίσχυση, επομένως το κάτω φύλλο χρησιμεύει μόνο ως ξυλότυπος. Αυτό σημαίνει ότι το κάτω φύλλο μπορεί να είναι πιο λεπτό (0,5 mm) και η διάβρωση δεν επηρεάζει τη δομική ικανότητα. Η κάτω πλευρά της πλάκας είναι επίσης πιο επίπεδη.

2. Ποιο είναι το πλεονέκτημα ενός μόνιμου συστήματος ξυλότυπου πυθμένα;

Ο μόνιμος ξυλότυπος πυθμένα (λεπτό σκυρόδεμα ή ινοτσιμεντοσανίδα) εξαλείφει την ανάγκη απογύμνωσης του ξυλότυπου μετά τη σκλήρυνση του σκυροδέματος. Παρέχει μια λεία, καθαρή κάτω πλευρά που μπορεί να μείνει εκτεθειμένη χωρίς ψευδοροφή. Αυτό είναι ιδιαίτερα χρήσιμο σε υγρές, καθαρές ή αρχιτεκτονικές εφαρμογές.

3. Μπορεί το κατάστρωμα δοκών οπλισμού να χρησιμοποιηθεί για πλάκες διπλής κατεύθυνσης;

Ναί. Προσθέτοντας εγκάρσιο οπλισμό και σχεδιάζοντας ανάλογα τα στηρίγματα του πίνακα, το σύστημα μπορεί να επιτύχει αμφίδρομη συμπεριφορά πλάκας παρόμοια με μια χυτή πλάκα. Ο σχεδιασμός πρέπει να λαμβάνει υπόψη τις διαστάσεις του πίνακα και τον προσανατολισμό του ζευκτού.

4. Τι προσωρινή υποστήριξη χρειάζεται κατά την κατασκευή;

Οι απαιτήσεις στήριξης εξαρτώνται από το ύψος του δοκού, το πάχος της πλάκας και το άνοιγμα. Για τυπικά ανοίγματα έως περίπου 3 μέτρα, μπορεί να μην απαιτείται προσωρινή υποστήριξη. Για μεγαλύτερα ανοίγματα ή πρόβολους, χρησιμοποιούνται προσωρινοί στύλοι ή στηρίγματα. Οι πίνακες ανοιγμάτων του κατασκευαστή και οι υπολογισμοί του δομικού μηχανικού θα πρέπει να καθορίσουν την ακριβή διάταξη.

5. Ποια πρότυπα διέπουν το δάπεδο δοκών οπλισμού;

Το κύριο βιομηχανικό πρότυπο είναι το JG/T 368-2012 "Steel Truss Floor Decking". Οι αναφορές σχεδιασμού περιλαμβάνουν τους εθνικούς προτύπους άτλαντες 22G522-1 και 23CG56-1/2. Οι δοκιμές υλικού και συγκόλλησης ακολουθούν τις απαιτήσεις σε αυτά τα έγγραφα.
