Κατάστρωμα δαπέδου ανοιχτής ράβδου

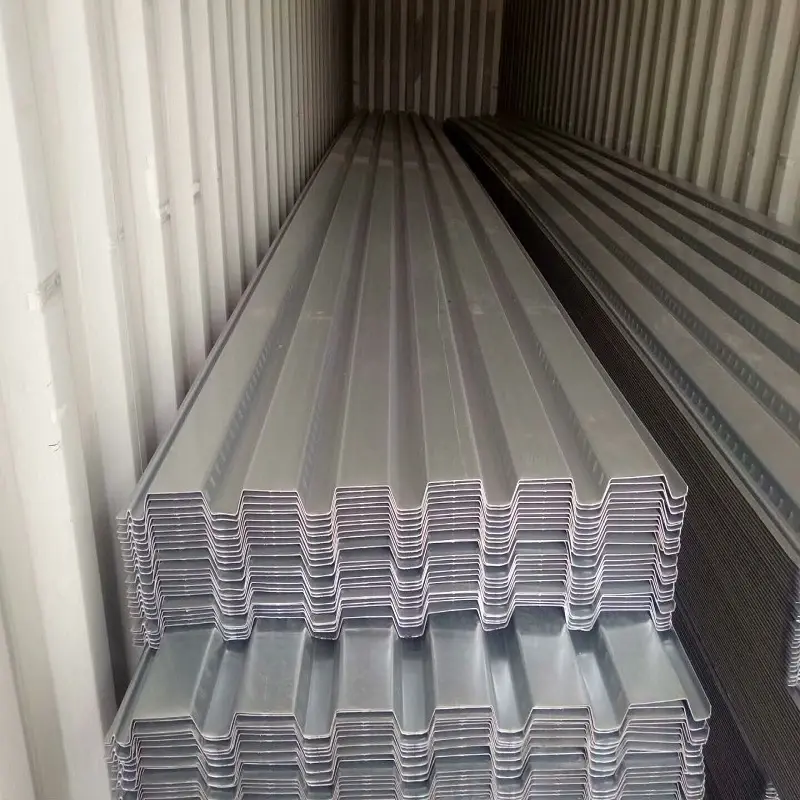

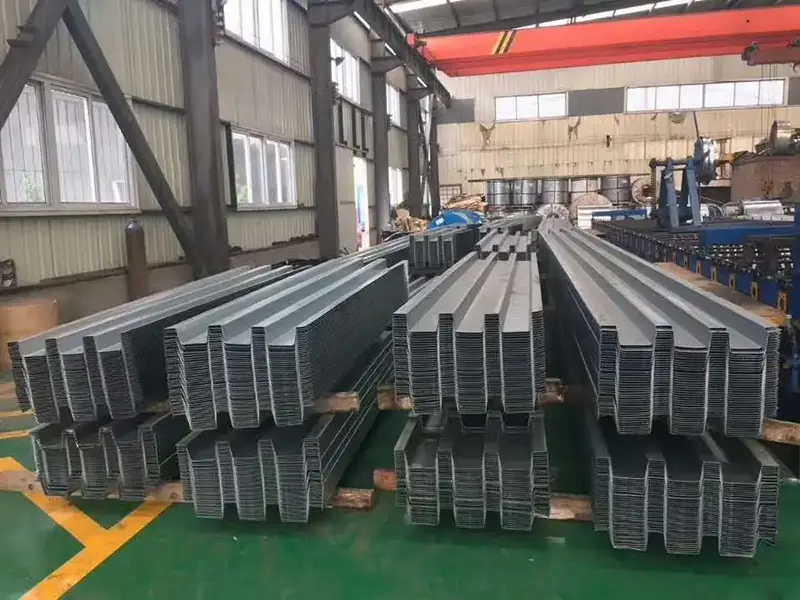

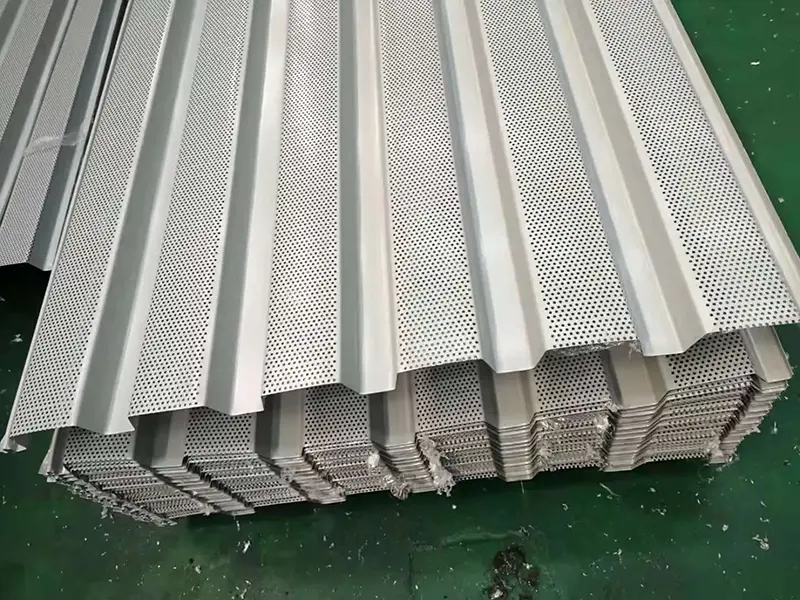

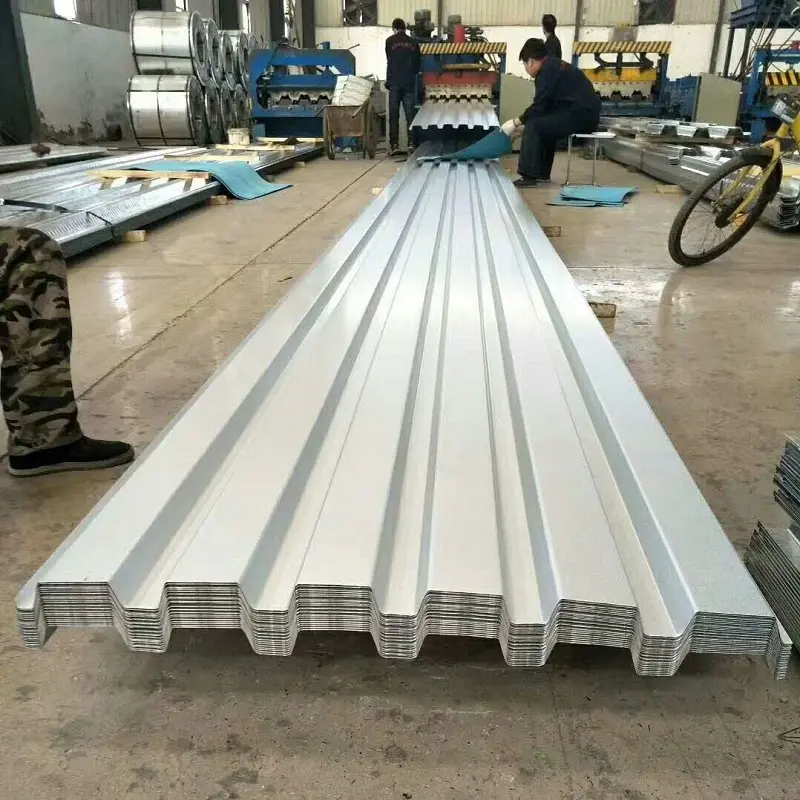

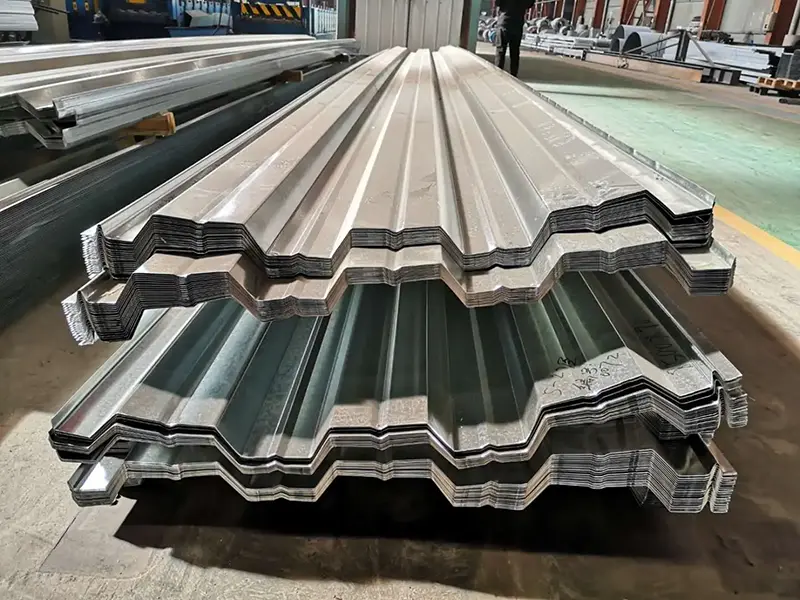

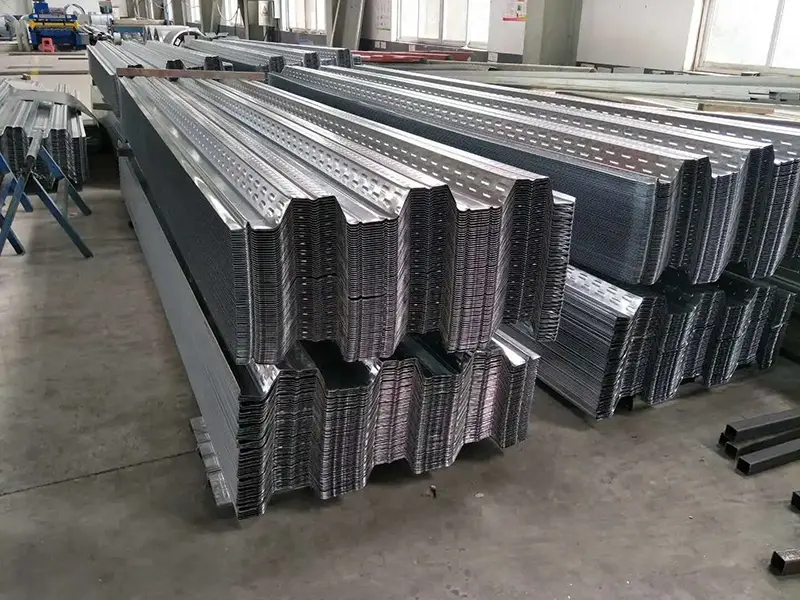

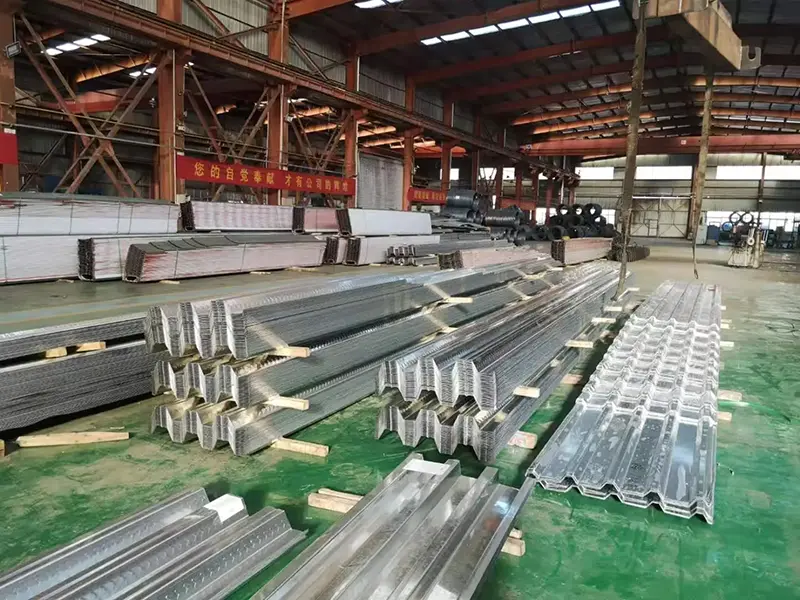

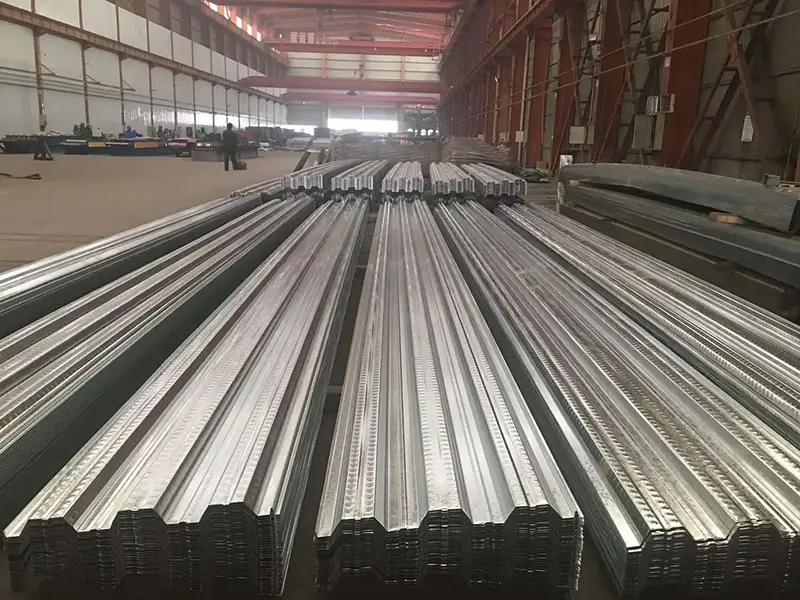

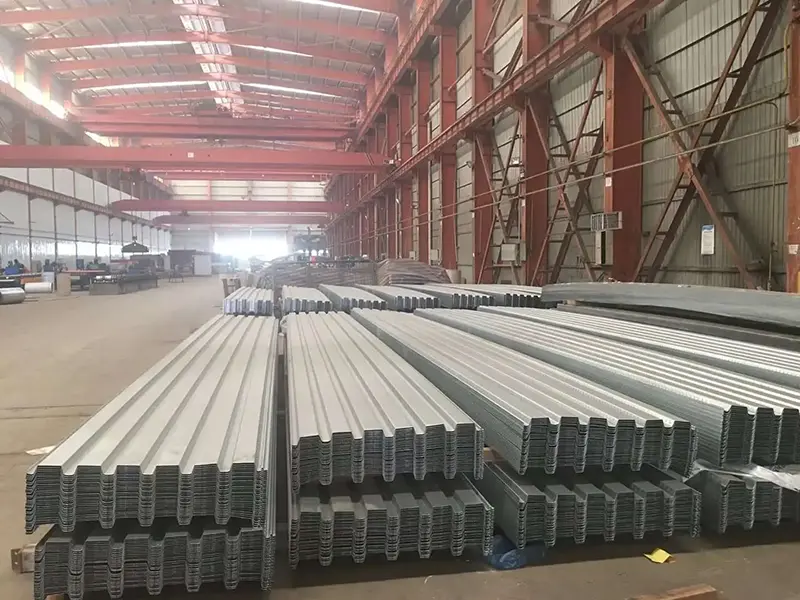

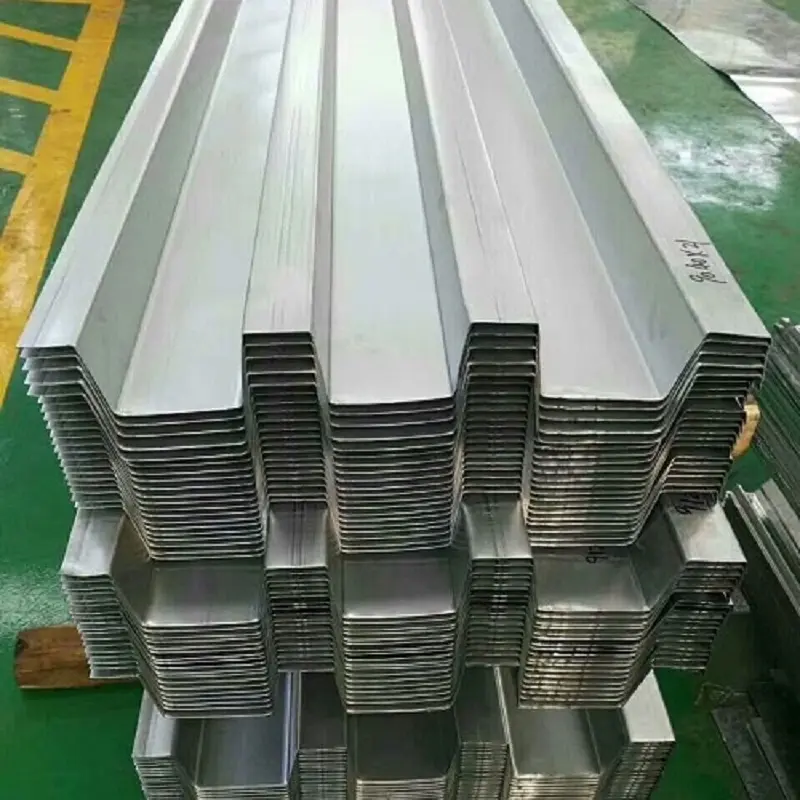

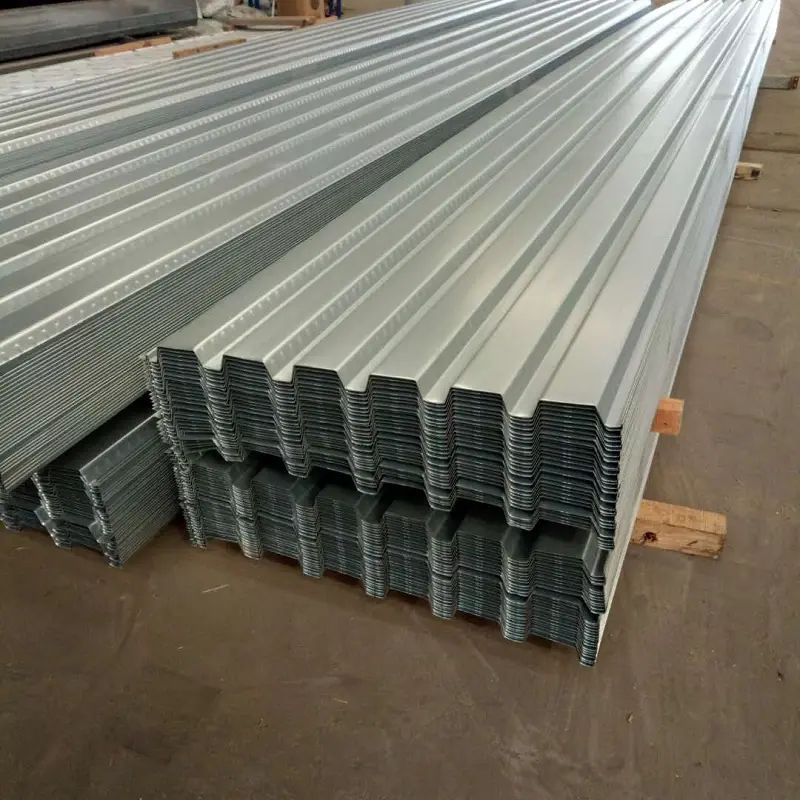

Το Open-Rib Floor Decking είναι ένα κυματοειδές πάνελ ψυχρής διαμόρφωσης κατασκευασμένο από γαλβανισμένο εν θερμώ ή χαλύβδινο φύλλο με επίστρωση Al-Zn. Διαθέτει ανοιχτή διατομή V, U ή τραπεζοειδή, με την κορυφή του καναλιού πλευρών να παραμένει ανοιχτή. Αυτός ο σχεδιασμός διευκολύνει την τοποθέτηση ράβδων οπλισμού, τη δρομολόγηση των βοηθητικών γραμμών και την έκχυση σκυροδέματος επί τόπου.

SEBNO Δομικά Υλικάπρομηθεύει δάπεδο ανοιχτού προφίλ ως μέρος της γκάμας προϊόντων της από μεταλλικές κατασκευές. Τα πάνελ χρησιμεύουν ως μόνιμο ξυλότυπο κατά την κατασκευή και αργότερα λειτουργούν σύνθετα με την πλάκα σκυροδέματος ως εφελκυστική ενίσχυση.

Υλικά Βάσης και Επεξεργασία Επιφανειών

Το βασικό υλικό είναι δομικός χάλυβας άνθρακα υψηλής ποιότητας ή χάλυβας χαμηλής κραματοποίησης από μεγάλους εγχώριους παραγωγούς όπως οι Shougang, Angang, Hangang, Tanggang, Baosteel και WISCO. Το βάρος επίστρωσης κυμαίνεται συνήθως από 60 έως 275 g/m², με μέγιστο 600 g/m² διαθέσιμο για απαιτητικά περιβάλλοντα.

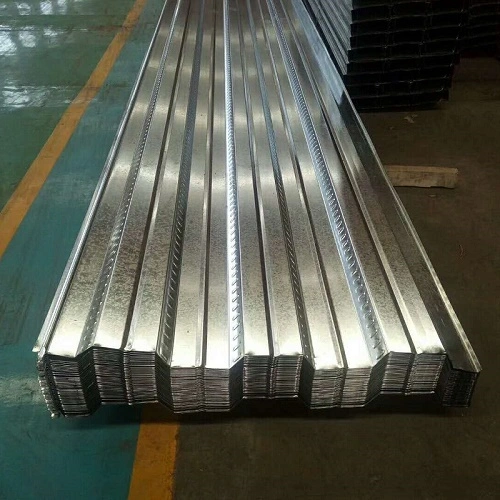

Οι κοινές αντοχές απόδοσης περιλαμβάνουν 250 MPa, 280 MPa, 320 MPa και 350 MPa και μπορούν να φτάσουν έως και 550 MPa. Η επιφάνεια μπορεί να είναι ανάγλυφη για να βελτιωθεί η πρόσφυση με το σκυρόδεμα, κάτι που βοηθά στη δημιουργία αξιόπιστης σύνθετης δράσης μεταξύ του χαλύβδινου καταστρώματος και της πλάκας.

Πώς είναι εγκατεστημένο το σύστημα

Κατά την κατασκευή, το δάπεδο τοποθετείται πάνω σε χαλύβδινες δοκούς και ασφαλίζεται στα άκρα με συγκολλήσεις πλήρους διείσδυσης. Οι ενδιάμεσες συνδέσεις χρησιμοποιούν καρφιά διάτμησης συγκολλημένα μέσω του καταστρώματος στη χαλύβδινη δοκό. Τα παρακείμενα πάνελ ενώνονται με εξειδικευμένα εργαλεία σύσφιξης που συμπλέκουν τα ανάγλυφα σημεία σύνδεσης.

Το κατάστρωμα υποστηρίζει το αυτο-βάρος του υγρού σκυροδέματος και τα φορτία κατασκευής κατά τη φάση της κατασκευής. Μετά τη σκλήρυνση του σκυροδέματος, ενεργεί μαζί με την πλάκα ως σύνθετο σύστημα, λειτουργώντας ως εφελκυστικός οπλισμός στους δομικούς υπολογισμούς.

Επιλογές προφίλ και τεχνικά δεδομένα

Η σειρά δαπέδων ανοιχτού προφίλ καλύπτει ένα ευρύ φάσμα προφίλ. Ο παρακάτω πίνακας παραθέτει αντιπροσωπευτικές παραμέτρους για πολλά κύρια μοντέλα.

Κατασκευαστική Απόδοση και Επικύρωση

1. Δυνατότητα ανοιγόμενου ανοίγματος

Κατά τη διάρκεια της έκχυσης σκυροδέματος, το κατάστρωμα πρέπει να υποστηρίζει τα κατασκευαστικά φορτία χρησιμοποιώντας τη δική του αντοχή και ακαμψία. Για το μοντέλο YX60-263-790 κατασκευασμένο από ατσάλι Q345 με πάχος 1,2 mm, το μέγιστο ανοιγόμενο άνοιγμα για συνεχή σύνθετη πλάκα τριών ανοιγμάτων πάχους 120 mm είναι 2,65 m. Το μοντέλο YX51-250-750 πάχους 0,8 mm έχει εφαρμοστέο εύρος ανοίγματος 2,5–3,0 m.

Αυτή η δυνατότητα χωρίς βραχίονα επιτρέπει την ταυτόχρονη εγκατάσταση σε πολλούς ορόφους, επιτρέποντας τη σταδιακή έκχυση σκυροδέματος και μια ταχύτερη συνολική ακολουθία κατασκευής.

2. Φέρουσα Ικανότητα Σύνθετης Πλάκας

Όταν το χαλύβδινο δάπεδο και το σκυρόδεμα δρουν σύνθετα μέσα από ανάγλυφα και διατμητικά μπουλόνια, η φέρουσα ικανότητα αυξάνεται σημαντικά. Για παράδειγμα, μια διαμόρφωση που χρησιμοποιεί YX60-263-790 (πάχος 1,0 mm) με χαλύβδινες δοκούς Q235 και πλάκα σκυροδέματος C30 πάχους 100 mm έχει ικανότητα κάμψης 21,71 kN·m. Αν χρησιμοποιηθεί ατσάλι Q345, η χωρητικότητα αυξάνεται στα 29,77 kN·m. Οι τιμές χωρητικότητας για άλλες ποιότητες σκυροδέματος, πάχη πλακών και ποιότητες χάλυβα μπορούν να υπολογιστούν χρησιμοποιώντας αυτές τις παραμέτρους.

3. Βασικές Διαδικασίες Κατασκευής

Πολλές διαδικασίες απαιτούν προσοχή κατά την εγκατάσταση. Τα άκρα του καταστρώματος πρέπει να συνδέονται με χαλύβδινες δοκούς με συγκολλήσεις πλήρους διείσδυσης. Οι ενδιάμεσες συνδέσεις χρησιμοποιούν συγκόλληση με καρφιά μέσω του καταστρώματος. Τα παρακείμενα φύλλα συμπλέκονται σε ανάγλυφα σημεία χρησιμοποιώντας εξειδικευμένες πένσες πτύχωσης. Σε καμπύλες περιοχές, συνιστάται η κοπή με πλάσμα για να διατηρούνται λείες οι άκρες και να διατηρείται η γαλβανισμένη επίστρωση.

Ο αρχικός σχεδιασμός καθορίζει μια απόσταση συγκόλλησης 305 mm, αλλά αυτή μπορεί να μειωθεί κατά τη διάρκεια της κατασκευής για να αποφευχθεί η παραμόρφωση υπό την κίνηση των ποδιών ή την έκχυση σκυροδέματος. Ο οπλισμός αρνητικής ροπής πρέπει επίσης να τοποθετηθεί σε πρόβολα τμήματα σύμφωνα με τις προδιαγραφές σχεδιασμού για την αποφυγή ρωγμών.

Τεχνικά πλεονεκτήματα στην πράξη

1. Μόνιμος ξυλότυπος.Το κατάστρωμα αντικαθιστά τον παραδοσιακό ξυλότυπο, επομένως δεν χρειάζεται εγκατάσταση, απογύμνωση ή στήριξη. Αυτό επιταχύνει το χρονοδιάγραμμα κατασκευής.

2. Ελαφρύ με υψηλή αντοχή.Η κατανάλωση χάλυβα είναι περίπου 9–10 kg/m² για φύλλα πάχους 0,8 mm, με βέλτιστο άνοιγμα 2,5–3,5 m. Το κατάστρωμα λειτουργεί επίσης ως ενίσχυση εφελκυσμού στο σύνθετο σύστημα δαπέδου.

3. Αποτελεσματική Διαδοχική Κατασκευή.Τα πάνελ μπορούν να τοποθετηθούν σε πολλούς ορόφους ταυτόχρονα και το σκυρόδεμα μπορεί να χυθεί σταδιακά. Αυτό συντομεύει σημαντικά το συνολικό χρονοδιάγραμμα του έργου.

4. Βολική δρομολόγηση βοηθητικών προγραμμάτων.Το προφίλ ανοιχτής ράβδου επιτρέπει την άμεση εγκατάσταση αγωγών και καλωδίων χωρίς δευτερεύουσες εγκοπές ή κανάλια.

5. Αντοχή στη Διάβρωση και Ανακυκλωσιμότητα.Η γαλβανισμένη επίστρωση παρέχει πρόληψη σκουριάς τόσο κατά τη φάση κατασκευής όσο και κατά τη φάση συντήρησης. Το υλικό χάλυβα είναι πλήρως ανακυκλώσιμο στο τέλος της ζωής του.

Θέματα σχεδίασης και εγκατάστασης

Για απαιτήσεις ανοίγματος και φορτίου:Επιλέξτε το προφίλ και το πάχος με βάση τους πίνακες ανοιγμάτων και τους υπολογισμούς του σύνθετου φορτίου πλάκας. Τα βαρύτερα φορτία ή τα μεγαλύτερα ανοίγματα ενδέχεται να απαιτούν παχύτερα πάνελ ή υψηλότερες ποιότητες χάλυβα.

Για δρομολόγηση βοηθητικού προγράμματος:Οι ανοιχτές νευρώσεις διευκολύνουν τη λειτουργία των αγωγών και της καλωδίωσης, αλλά η διάταξη πρέπει να συντονιστεί με την τοποθέτηση του οπλισμού για να αποφευχθούν συγκρούσεις.

Για καμπύλες ή ακανόνιστες περιοχές:Η κοπή πλάσματος προτιμάται από τη διάτμηση για τη διατήρηση της ποιότητας των άκρων και της ακεραιότητας της γαλβανισμένης επίστρωσης.

Κατά τη συγκόλληση:Ακολουθήστε την καθορισμένη απόσταση συγκόλλησης για σημειακές συγκολλήσεις και καρφιά διάτμησης. Πιο πυκνά διαστήματα μπορεί να χρησιμοποιηθούν προσωρινά για να αποφευχθεί η παραμόρφωση κατά την κατασκευή, αλλά πρέπει να τηρηθεί ο δομικός σχεδιασμός για τις τελικές συνδέσεις.

Τυπικές Εφαρμογές Έργων

1.Σύνθετα συστήματα δαπέδου για πολυώροφες και ψηλές κατασκευές από χάλυβα.

2.Κατασκευές ορόφων για βιομηχανικές εγκαταστάσεις και αποθήκες logistics.

3.Έργα δαπέδων μεγάλου ανοίγματος, συμπεριλαμβανομένων εμπορικών συγκροτημάτων και κατασκευών στάθμευσης.

4.Έργα μεταλλικών κατασκευών που απαιτούν ταχεία κατασκευή και σταδιακές ροές εργασίας.

Συχνές Ερωτήσεις

1. Πώς διαφέρουν τα καταστρώματα ανοιχτού και κλειστού προφίλ όσον αφορά την αντοχή στη φωτιά;

Το κατάστρωμα κλειστού προφίλ προσφέρει γενικά καλύτερη αντίσταση στη φωτιά επειδή οι νευρώσεις είναι πλήρως εσωκλειόμενες και το σκυρόδεμα περιβάλλει τον χάλυβα πιο πλήρως. Το κατάστρωμα ανοιχτού προφίλ ενδέχεται να απαιτεί πρόσθετα μέτρα πυροπροστασίας, ανάλογα με την ικανότητα πυρκαγιάς του έργου. Η δοκιμή πυρκαγιάς πρέπει να επανεξεταστεί για κάθε τύπο προφίλ.

2. Μπορεί το κατάστρωμα ανοιχτού προφίλ να χρησιμοποιηθεί χωρίς προσωρινή στήριξη;

Ναι, πολλά μοντέλα ανοιχτού προφίλ έχουν σχεδιαστεί για εγκατάσταση χωρίς αγκύρωση εντός καθορισμένων ορίων εύρους. Για παράδειγμα, το YX60-263-790 με ατσάλι 1,2 mm Q345 μπορεί να εκτείνεται έως και 2,65 m χωρίς αγκύρωμα για μια συνεχή πλάκα 120 mm τριών ανοιγμάτων. Να ανατρέχετε πάντα στους πίνακες ανοιγμάτων του κατασκευαστή και στους δομικούς υπολογισμούς του έργου.

3. Ποια είναι η διαφορά μεταξύ γαλβανισμένου και επικαλυμμένου με Al-Zn καταστρώματα;

Και οι δύο επικαλύψεις παρέχουν αντιδιαβρωτική προστασία, αλλά η επίστρωση Al-Zn συνήθως προσφέρει καλύτερη αντίσταση σε υψηλές θερμοκρασίες και ορισμένα διαβρωτικά περιβάλλοντα. Η επιλογή εξαρτάται από το περιβάλλον του έργου και τις απαιτήσεις διάρκειας ζωής. Η επίστρωση Al-Zn συχνά καθορίζεται για παράκτιες ή βιομηχανικές ρυθμίσεις.

4. Πώς εγκαθίστανται οι βοηθητικές γραμμές με καταστρώματα ανοιχτού προφίλ;

Οι ανοιχτές νευρώσεις παρέχουν χώρο για τη λειτουργία αγωγών και καλωδίων μετά τη σκλήρυνση του σκυροδέματος. Αυτό εξαλείφει την ανάγκη για κοπή καναλιών στην πλάκα. Ωστόσο, η διάταξη του βοηθητικού προγράμματος θα πρέπει να σχεδιάζεται πριν από την έκχυση σκυροδέματος για να αποφευχθούν παρεμβολές με ράβδους οπλισμού.

5. Ποια πρότυπα ισχύουν για τα καταστρώματα δαπέδου ανοιχτής ράβδου;

Το κύριο πρότυπο είναι το GB/T 12755-2008 για φύλλα χάλυβα με προφίλ. Ο δομικός σχεδιασμός ακολουθεί συνήθως το GB 55004-2021 και το εθνικό πρότυπο άτλαντα 05SG522. Πιστοποιητικά υλικού και αναφορές δοκιμών φορτίου μπορούν να παρέχονται κατόπιν αιτήματος.
