Χάλυβας κλειστού προφίλ

Το χαλύβδινο δάπεδο κλειστού προφίλ (γνωστό και ως φύλλο χάλυβα με προφίλ κλειστού τύπου) είναι ένα κυματοειδές πλαίσιο κατασκευής που σχηματίζεται σε θερμοκρασία δωματίου από γαλβανισμένα εν θερμώ χαλύβδινα πηνία χρησιμοποιώντας μια συνεχή γραμμή διαμόρφωσης ψυχρού κυλίνδρου πολλαπλών κυλίνδρων. Η βασική του διάκριση από το κατάστρωμα ανοιχτού προφίλ είναι ότι το κάτω μέρος της αυλάκωσης είναι πλήρως σφραγισμένο, δημιουργώντας μια κλειστή σφηνοειδή ή τραπεζοειδή κοίλη κοιλότητα.

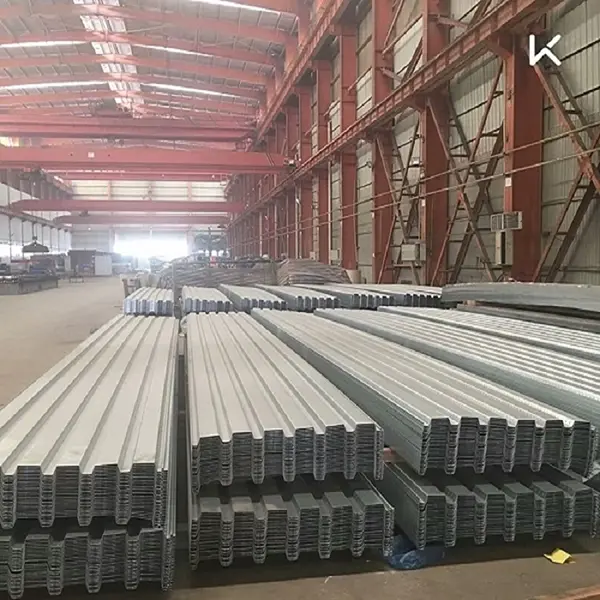

Οικοδομικά Υλικά SENBOπαρέχει χαλύβδινα δάπεδα κλειστού προφίλ ως μέρος της σειράς συστημάτων σύνθετων δαπέδων. Αυτά τα πάνελ χρησιμοποιούνται ευρέως σε κτίρια με χαλύβδινο σκελετό όπου η πυραντίσταση, η επίπεδη επιφάνεια και η αποτελεσματική κατασκευή είναι βασικές απαιτήσεις.

Δομικά Χαρακτηριστικά

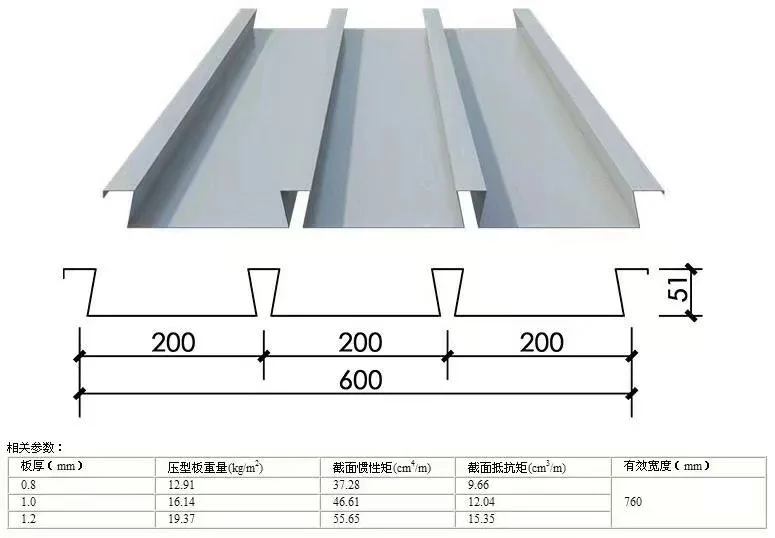

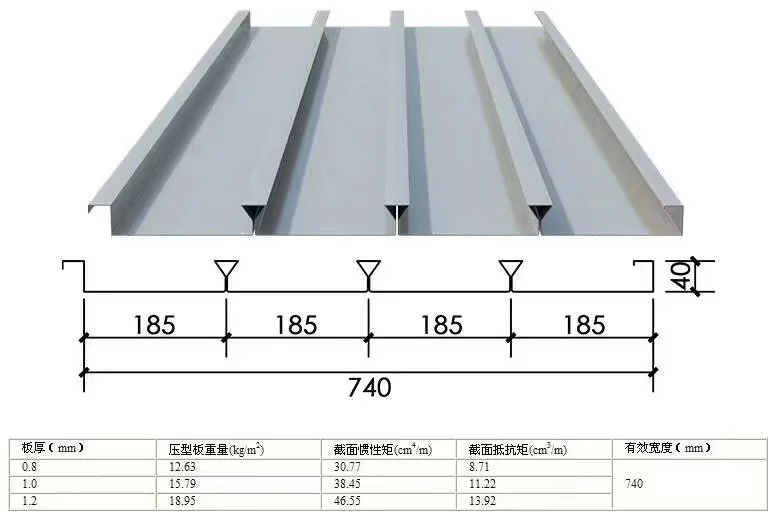

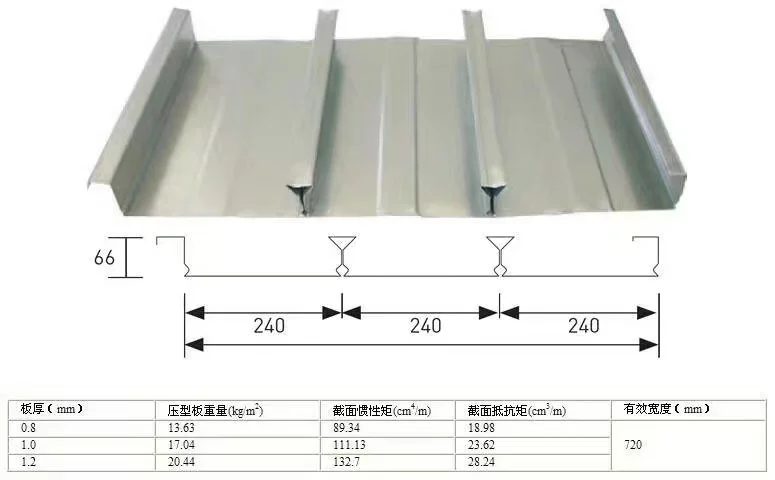

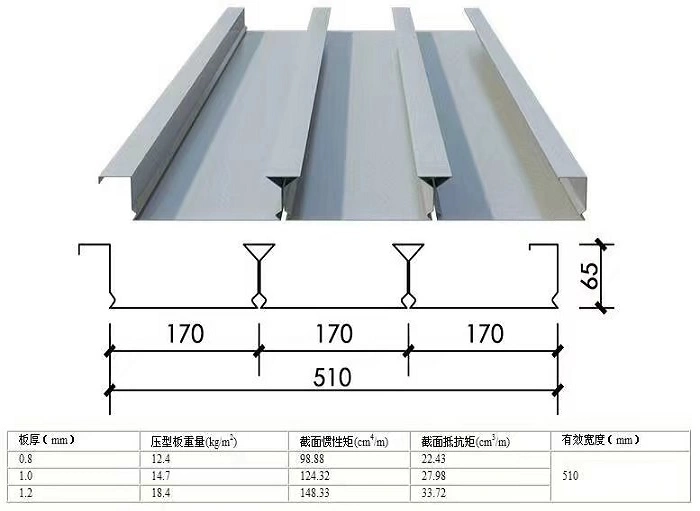

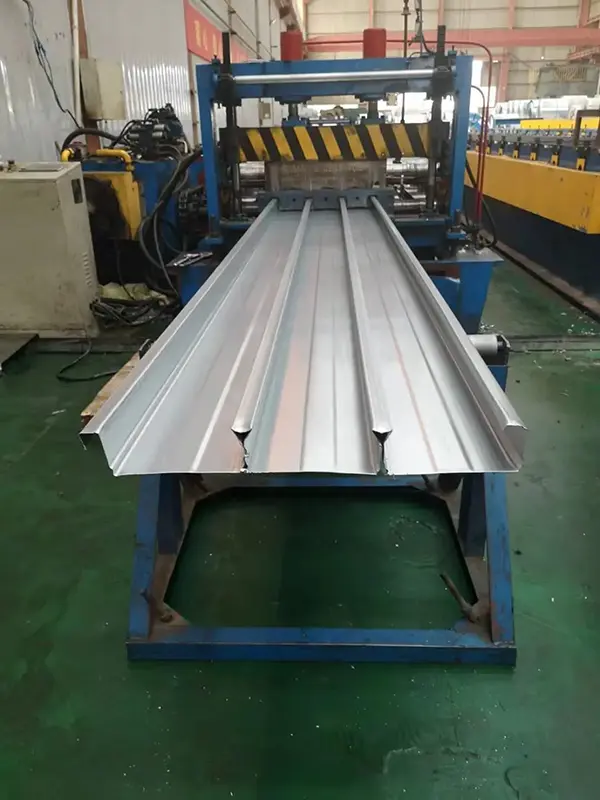

Το δάπεδο διαμορφώνεται από ένα χαλύβδινο φύλλο σταθερού πλάτους μέσω μιας ολοκληρωμένης διαδικασίας διαμόρφωσης ψυχρού κυλίνδρου πολλαπλών περασμάτων. Αυτό δημιουργεί αλληλένδετες κάθετες άκρες και στις δύο πλευρές και μια σειρά από ανεστραμμένα-τριγωνικά ή τραπεζοειδή νευρώσεις με κλειστό κάτω μέρος. Λαμβάνοντας ως παράδειγμα το μοντέλο YX65-185-555: το ύψος νευρώσεων είναι 65 mm, το πλάτος κύματος είναι 185 mm και το πραγματικό πλάτος κάλυψης είναι 555 mm. Για το μοντέλο YXB48-200-600, το ύψος νευρώσεων είναι 48 mm, το βήμα κύματος είναι 200 ​​mm και το πραγματικό πλάτος είναι 600 mm. Ένα άλλο βελτιωμένο μοντέλο διαθέτει ύψος νευρώσεων 68 mm, βήμα κύματος 196 mm και ανεστραμμένο τριγωνικό προφίλ με πλάτος 36 mm και ύψος 31 mm.

Βασικό Υλικό και Διαδικασία Κατασκευής

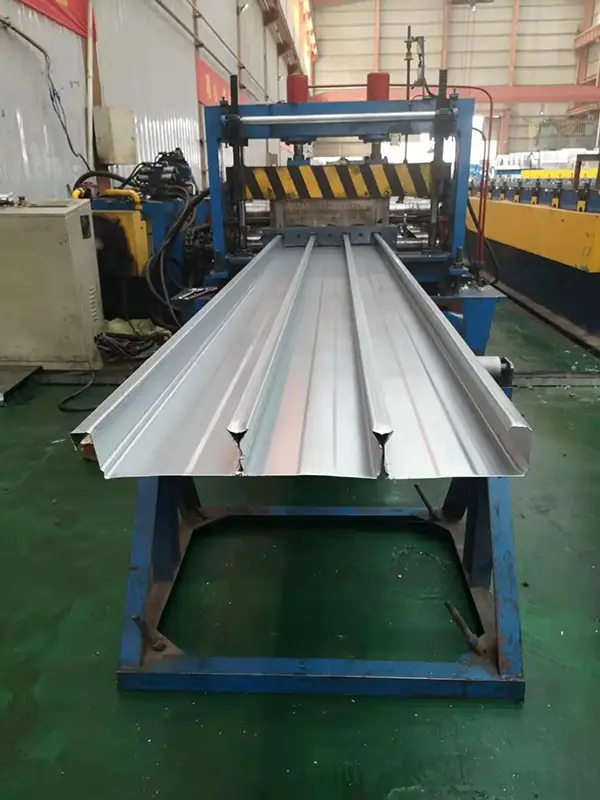

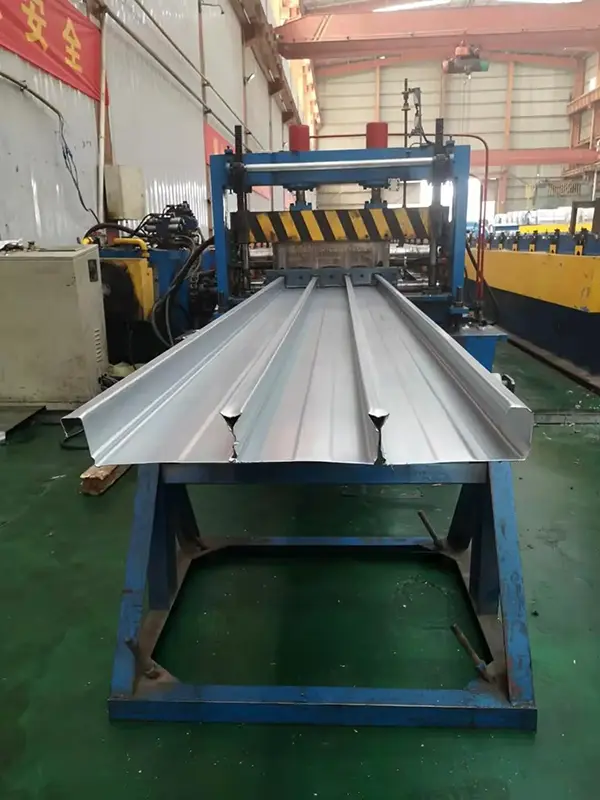

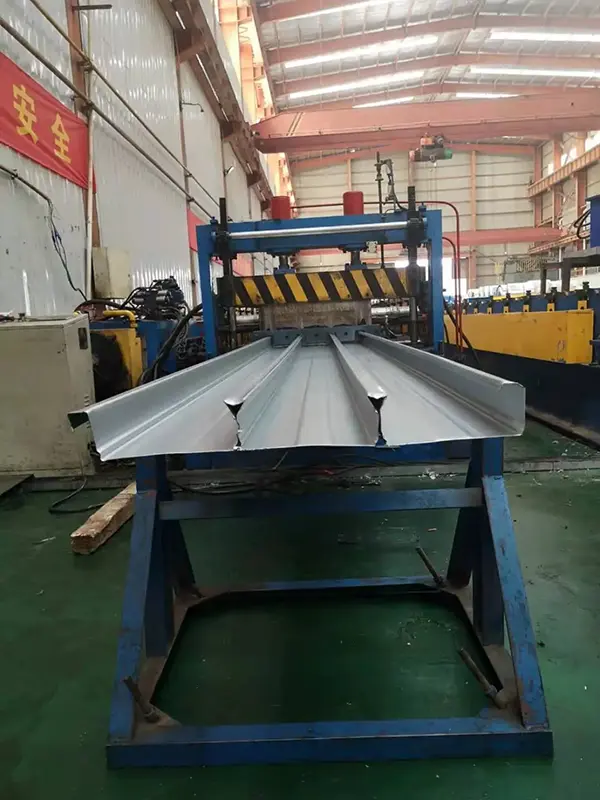

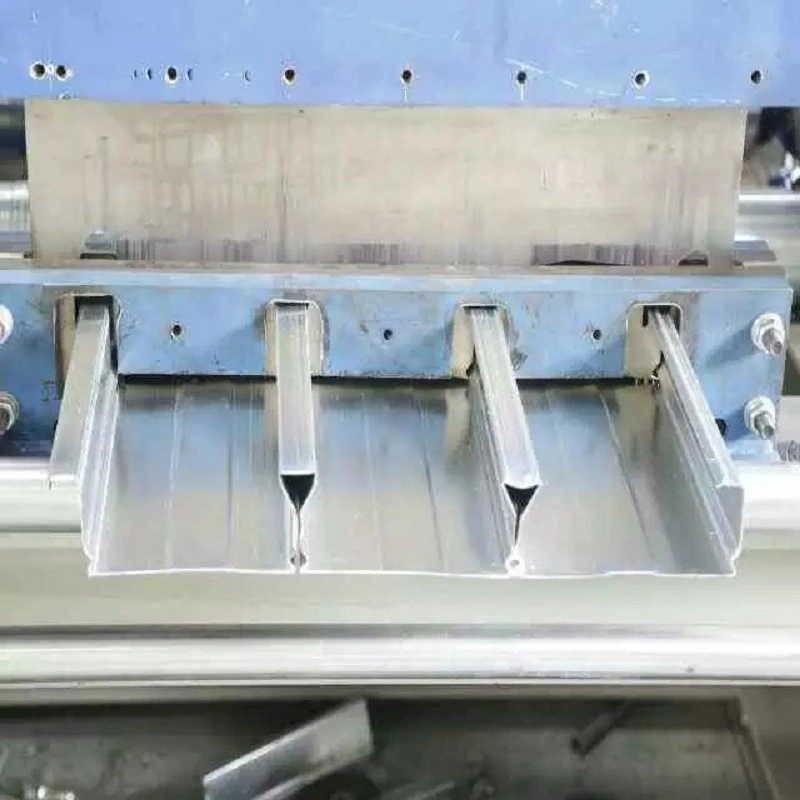

Το υλικό βάσης αποτελείται από πηνία γαλβανισμένου εν θερμώ χάλυβα με πλάτος περίπου 1000–1250 mm. Τα υλικά περιλαμβάνουν ποιότητες όπως Q235, Q345 ή SGC490, με πάχη που κυμαίνονται από 0,7 mm έως 1,5 mm. Το βάρος γαλβανισμού διπλής όψης είναι συνήθως 80–275 g/m², αν και μπορεί να προσαρμοστεί έως και 600 g/m² για ειδικές απαιτήσεις. Το προφίλ κλειστής ράβδου διαμορφώνεται χρησιμοποιώντας μια εξειδικευμένη διαδικασία κάμψης και αντίστροφης παραμόρφωσης στο κρύο. Αυτό χρησιμοποιεί την ελαστοπλαστική παραμόρφωση του φύλλου χάλυβα και τα χαρακτηριστικά οπής ελατηρίου για να κλείσει αυτόματα το κάτω άνοιγμα. Καθώς δεν χρειάζεται να ανοίξετε τρύπες στις φέρουσες περιοχές, διατηρείται η αντίσταση στη διάβρωση και η συνολική ακαμψία του πίνακα. Το προϊόν συμμορφώνεται με το εθνικό πρότυπο GB/T 12755-2008, "Profiled Steel Sheets for Building".

Επαλήθευση της πραγματικής απόδοσης

1. Σύνθετη Δράση και Φέρουσα Ικανότητα—Νευρώσεις πάνελ πλήρως εγκλεισμένες σε σκυρόδεμα

Το βασικό πλεονέκτημα του καταστρώματος δαπέδου κλειστού τύπου έναντι του ανοιχτού τύπου καταστρώματος έγκειται στον σχεδιασμό του με κλειστές ραβδώσεις. Μετά την έκχυση του σκυροδέματος, οι νευρώσεις του πάνελ εγκλείονται πλήρως σε σκυρόδεμα, δημιουργώντας ένα εφέ συγκόλλησης παρόμοιο με αυτό των ράβδων οπλισμού σε χυτές πλάκες. Αυτό επιτρέπει την πλήρη αξιοποίηση των αντίστοιχων αντοχών του χάλυβα και του σκυροδέματος, επιτυγχάνοντας πραγματική σύνθετη δράση. Το κέντρο του τμήματος καταστρώματος με κλειστή πλευρά βρίσκεται περίπου 16 mm από το κάτω μέρος του πίνακα. Όταν αναλύεται η δομική φέρουσα ικανότητα της σύνθετης πλάκας χρησιμοποιώντας πλαστική θεωρία, ο εσωτερικός μοχλοβραχίονας μεταξύ του κέντρου της θλιπτικής δύναμης του σκυροδέματος και του κέντρου της δύναμης εφελκυσμού του χάλυβα είναι μεγαλύτερος και η αντοχή του υλικού χρησιμοποιείται πληρέστερα. Κατά συνέπεια, οι σύνθετες πλάκες κλειστής ράβδου προσφέρουν υψηλότερη δομική φέρουσα ικανότητα ή υψηλότερο συντελεστή ασφάλειας.

2. Ανθεκτικότητα στη φωτιά – Δεν απαιτείται πυρίμαχη επίστρωση

Οι δοκιμές πυραντίστασης έχουν επιβεβαιώσει ότι οι σύνθετες πλάκες χάλυβα-σκυροδέματος με προφίλ κλειστής ράβδου παρουσιάζουν εξαιρετική απορρόφηση θερμότητας και αντοχή στη φωτιά υπό τυπικές συνθήκες ανόδου της θερμοκρασίας, πληρώντας τις απαιτήσεις βαθμολογίας πυρκαγιάς (1,5 ώρες) για πλάκες δαπέδου κτιρίων Κατηγορίας I. Επειδή ο σχεδιασμός κλειστών ραβδώσεων περικλείει πλήρως το φύλλο χάλυβα σε σκυρόδεμα, αποτρέποντας την άμεση έκθεση στη θερμότητα στον χάλυβα, αυτές οι πλάκες γενικά ικανοποιούν τα πρότυπα πυρασφάλειας πολυώροφων κτιρίων χωρίς την ανάγκη πρόσθετων πυρίμαχων επιστρώσεων ψεκασμού. Αυτό το χαρακτηριστικό εξοικονομεί κόστος υλικών και αποτρέπει τη μόλυνση του περιβάλλοντος κατά την κατασκευή.

3. Επίπεδη κάτω πλευρά και εύκολο φινίρισμα – Χρήση υψηλού καθαρού ύψους

Η κάτω πλευρά της πλάκας με κλειστές ραβδώσεις είναι επίπεδη με σφιχτά προσαρμοσμένους ιστούς, επιτρέποντας εύκαμπτο φινίρισμα οροφής με βάση τις αρχιτεκτονικές ανάγκες: η επιφάνεια μπορεί να βαφτεί με σπρέι για να δημιουργηθεί μια οροφή σε στυλ αυλακώσεων, να επικαλυφθεί και να βαφτεί με επιστρώσεις νερού για λεία επίπεδη οροφή ή να καλυφθεί απευθείας με ύφασμα τοίχου ή ταπετσαρία. Το μοναδικό σύστημα ανάρτησης της πλάκας που βασίζεται σε σχισμή διευκολύνει την εγκατάσταση ψευδοροφών. Επιπλέον, ο σχεδιασμός της σύνθετης πλάκας επιτρέπει μειωμένο πάχος πλάκας, αυξάνοντας έτσι το καθαρό ύψος οροφής του κτιρίου.

4. Αποδοτική Κατασκευή – Εξοικονόμηση Χάλυβα Οπλισμού

Κατά τη διάρκεια της κατασκευής, η τοποθέτηση μιας μονής ράβδου ενίσχυσης εφελκυσμού πυθμένα μέσα σε κάθε γούρνα νεύρωση πληροί τις δομικές φέρουσες απαιτήσεις, με αποτέλεσμα τη λιγότερη χρήση χάλυβα σε σύγκριση με τις παραδοσιακές μεθόδους. Όταν τα φορτία στο ανώτερο επίπεδο είναι μέτρια, η πλάκα κλειστής νευρώσεων μπορεί να αντικαταστήσει πλήρως το κάτω στρώμα του οπλισμού. Αυτό μειώνει την επιτόπια κατασκευή χάλυβα και την ένταση εργασίας ενώ επιταχύνει την ταχύτητα κατασκευής. Λόγω του σχεδιασμού ιστού με κλειστή ράβδο, το σκυρόδεμα μπορεί να χυθεί χωρίς την ανάγκη για πλάκες τελικού κλεισίματος. Η εγκατάσταση περιλαμβάνει την τοποθέτηση των πάνελ σύμφωνα με την αριθμημένη διάταξη σχεδίασης και τη συγκόλληση τους στις χαλύβδινες δοκούς, μετά την οποία μπορούν να προχωρήσουν αμέσως τα επόμενα βήματα κατασκευής.

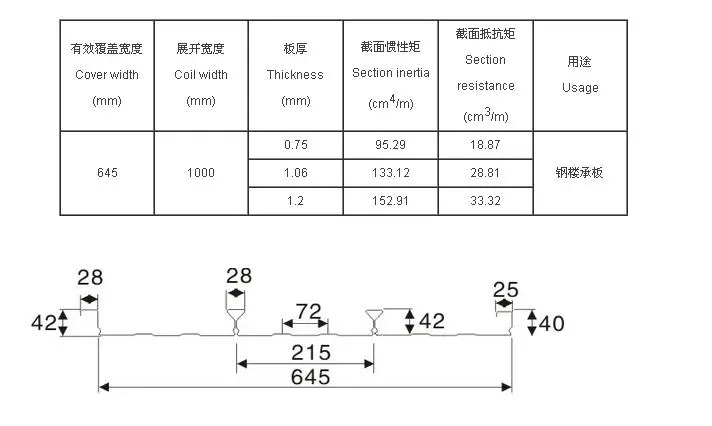

Επισκόπηση βασικών προδιαγραφών

Βασικά Πλεονεκτήματα

Αληθινή σύνθετη δράση:Ο σχεδιασμός κλειστών ραβδώσεων περικλείει πλήρως τις νευρώσεις σε σκυρόδεμα - λειτουργώντας σαν ράβδος σε μια χυτή πλάκα - επιτρέποντας τη συνέργεια χάλυβα-σκυροδέματος και με αποτέλεσμα υψηλότερη φέρουσα ικανότητα και παράγοντες ασφάλειας.

Εξαιρετική αντοχή στη φωτιά:Πληροί την απαίτηση πυραντίστασης πλάκας δαπέδου κτιρίου Κατηγορίας Ι (1,5 ώρα) χωρίς την ανάγκη ψεκαζόμενων πυρίμαχων επιστρώσεων, προσφέροντας εξοικονόμηση κόστους και περιβαλλοντικά οφέλη.

Επίπεδη κάτω πλευρά & εύκαμπτο φινίρισμα:Η επίπεδη, αισθητικά ευχάριστη κάτω πλευρά επιτρέπει τον άμεσο ψεκασμό, την επίστρωση ή την τοποθέτηση ψευδοροφής, καλύπτοντας διαφορετικές αρχιτεκτονικές αισθητικές ανάγκες. Μειώνει επίσης το πάχος της πλάκας, αυξάνοντας έτσι το καθαρό ύψος οροφής.

Εξοικονόμηση οπλισμού και αποτελεσματική κατασκευή:Ο εφελκυόμενος οπλισμός μπορεί να διαμορφωθεί με βάση την απόσταση των νεύρων για να αντικαταστήσει τη ράβδο οπλισμού κάτω στρώματος, μειώνοντας την επιτόπια κατασκευή ράβδων οπλισμού και επιταχύνοντας την πρόοδο της κατασκευής.

Αντοχή στη διάβρωση & δομική ακεραιότητα:Η διαδικασία κλειστής διαμόρφωσης εξαλείφει την ανάγκη για διάτρηση οπών σε φέρουσες περιοχές, διατηρώντας την ακεραιότητα του γαλβανισμένου στρώματος και παρέχοντας ανώτερη αντοχή στη διάβρωση σε σύγκριση με τα ανοιχτά καταστρώματα.

Εφαρμογές

Σύνθετα συστήματα δαπέδων για ψηλές και υπερυψηλές μεταλλικές κατασκευές.

Δημόσια κτίρια μεγάλης έκτασης, όπως στάδια, τερματικοί σταθμοί αεροδρομίων, σιδηροδρομικοί σταθμοί, αίθουσες συναυλιών και μεγάλα θέατρα.

Βιομηχανικές και εμπορικές εγκαταστάσεις, συμπεριλαμβανομένων σταθμών ηλεκτροπαραγωγής, τοποθεσιών παραγωγής ηλεκτρολογικού εξοπλισμού, μεγάλων σούπερ μάρκετ και κέντρων logistics.

Έργα μεταλλικών κατασκευών με αυστηρές απαιτήσεις σχετικά με τις βαθμίδες πυραντίστασης και το αισθητικό φινίρισμα της κάτω πλευράς της πλάκας.

Γιατί να επιλέξετε δάπεδο κλειστού προφίλ;

Επιλέγετε μια λύση δαπέδου για ένα πολυώροφο κτίριο ή ένα έργο μεταλλικών κατασκευών μεγάλου ανοίγματος; Το δάπεδο κλειστού προφίλ διαθέτει σχέδιο κλειστών ραβδώσεων που επιτυγχάνει πραγματική σύνθετη δράση μεταξύ χάλυβα και σκυροδέματος. Οι δοκιμές πυραντίστασης έχουν επιβεβαιώσει ότι μπορεί να επιτύχει πυρκαγιά 1,5 ώρας χωρίς την ανάγκη πυρίμαχων επιστρώσεων. Επιπλέον, η επίπεδη κάτω πλευρά διευκολύνει το φινίρισμα, το πάχος της πλάκας μειώνεται και η κατανάλωση χάλυβα οπλισμού ελαχιστοποιείται. Τα κύρια προφίλ —όπως το YX65-185-555 και το YXB48-200-600— έχουν αποδειχθεί αποτελεσματικά σε πολυάριθμα πολυώροφα κτίρια, στάδια και αεροδρόμια, προσφέροντας υψηλή φέρουσα ικανότητα, αξιόπιστη αντοχή στη φωτιά και αποτελεσματική κατασκευή. Παρέχουν μια δοκιμασμένη στο χρόνο λύση δαπέδων για τα έργα χαλύβδινων κατασκευών σας.

Συχνές Ερωτήσεις

1. Πώς επιτυγχάνεται η σύνθετη δράση του καταστρώματος κλειστού προφίλ χωρίς μηχανικά ανάγλυφα;

Οι ίδιες οι κλειστές νευρώσεις λειτουργούν ως μηχανικά κλειδιά. Μόλις το σκυρόδεμα γεμίσει την κλειστή κοιλότητα και σκληρύνει, ο χάλυβας και το σκυρόδεμα συμπλέκονται φυσικά, παρόμοια με το πώς οι παραμορφωμένες ράβδοι οπλισμού συνδέονται με το σκυρόδεμα. Αυτή η γεωμετρική σύμπλεξη είναι επαρκής για σύνθετη δράση στα περισσότερα σχέδια.

2. Μπορεί η κάτω πλευρά να μείνει εκτεθειμένη χωρίς επιπλέον φινίρισμα;

Ναί. Η επίπεδη κάτω πλευρά συχνά αφήνεται εκτεθειμένη μετά τη βαφή. Η βαφή με σπρέι δημιουργεί ένα ανάγλυφο εφέ οροφής με αυλακώσεις, ενώ η αποβουτυρωμένη επίστρωση δημιουργεί μια λεία επιφάνεια. Η επιλογή εξαρτάται από την αρχιτεκτονική πρόθεση και το επιθυμητό επίπεδο φινιρίσματος.

3. Ποιο είναι το μέγιστο μη αγκυροβολημένο άνοιγμα για καταστρώματα κλειστού προφίλ;

Η ικανότητα ανοιγόμενου ανοίγματος εξαρτάται από το προφίλ, το πάχος, την ποιότητα του χάλυβα και το πάχος της πλάκας σκυροδέματος. Σε αντίθεση με το κατάστρωμα ανοιχτού προφίλ, το κατάστρωμα κλειστού προφίλ έχει συχνά διαφορετικά χαρακτηριστικά ανοίγματος λόγω της κλειστής γεωμετρίας του. Ανατρέχετε πάντα στους πίνακες ανοιγμάτων του κατασκευαστή και επιβεβαιώνετε με τον δομικό μηχανικό.

4. Απαιτείται πάντα πρόσθετη ενίσχυση του πυθμένα;

Όχι πάντα. Για μέτρια φορτία, το ίδιο το κατάστρωμα με κλειστές νευρώσεις μπορεί να παρέχει επαρκή εφελκυστική ικανότητα, εξαλείφοντας την ανάγκη για ράβδους ενίσχυσης πυθμένα. Για βαρύτερα φορτία ή μεγαλύτερα ανοίγματα, μπορεί να καθοριστεί μια μικρή ράβδος σε κάθε κοιλότητα νευρώσεων. Ο δομικός σχεδιασμός καθορίζει την ακριβή απαίτηση.

5. Πώς η γαλβανισμένη επίστρωση επηρεάζει τον σύνθετο δεσμό;

Η γαλβανισμένη επίστρωση δεν αλλοιώνει σημαντικά τη σύνδεση μεταξύ χάλυβα και σκυροδέματος. Ο κύριος μηχανισμός σύνδεσης είναι η μηχανική ασφάλιση από τις κλειστές νευρώσεις. Η επίστρωση προστατεύει επίσης τον χάλυβα από τη διάβρωση κατά τη διάρκεια ζωής του, καθώς το περίβλημα από σκυρόδεμα παρέχει ένα αλκαλικό περιβάλλον.
