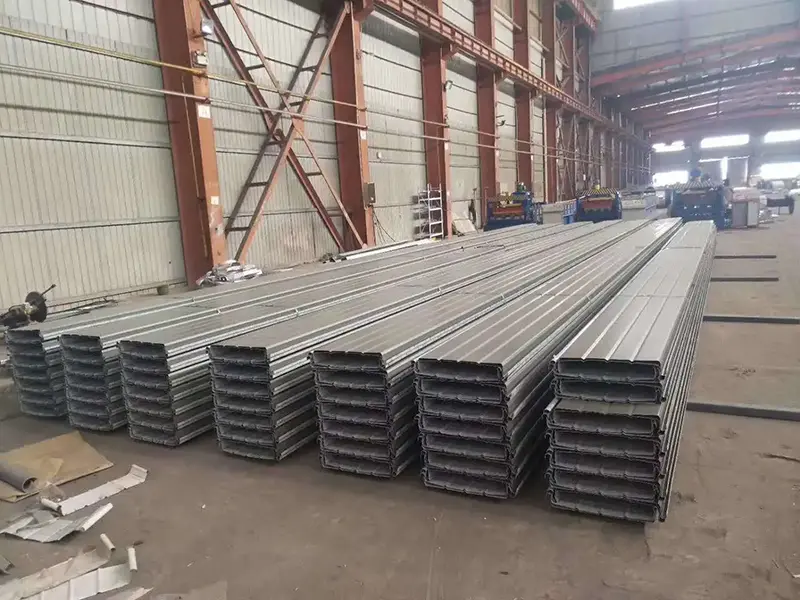

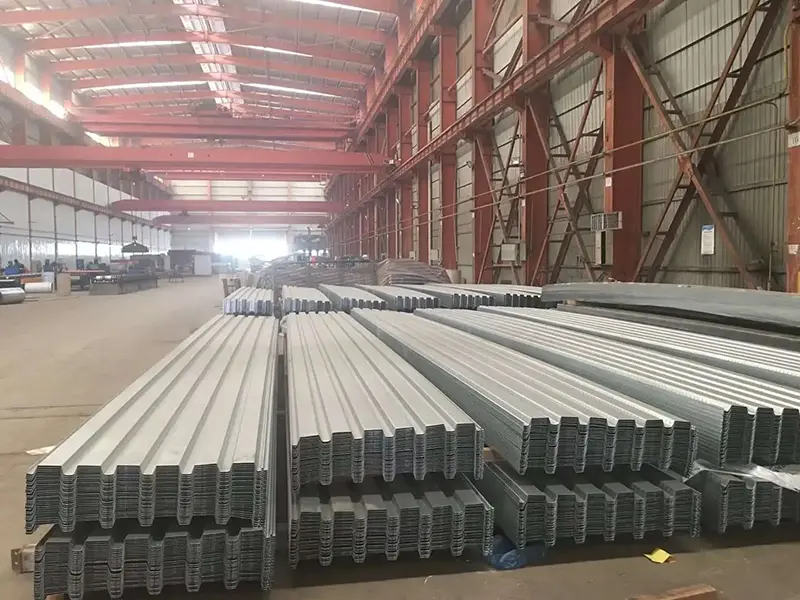

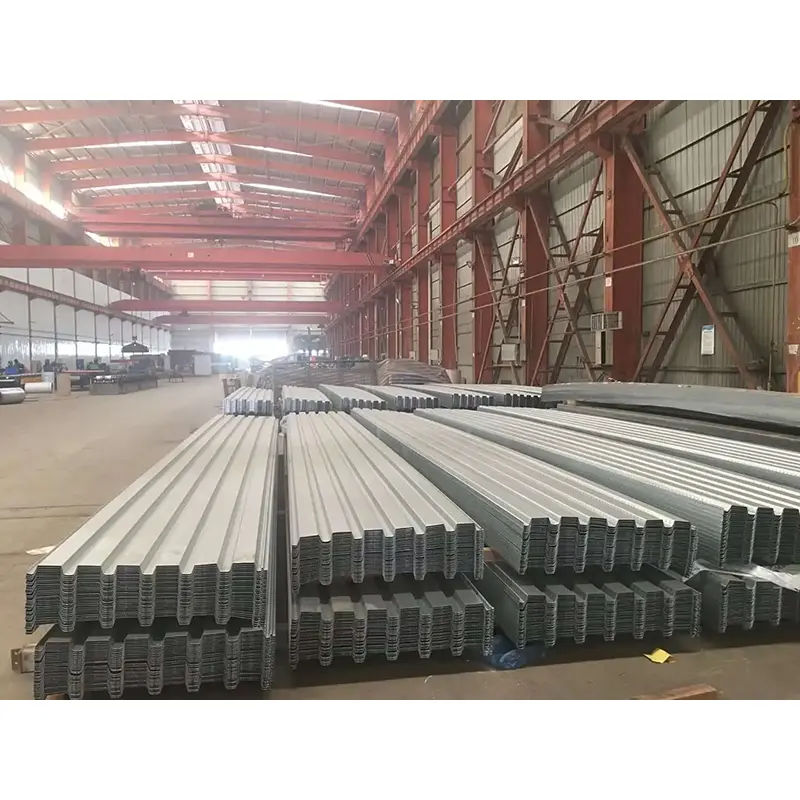

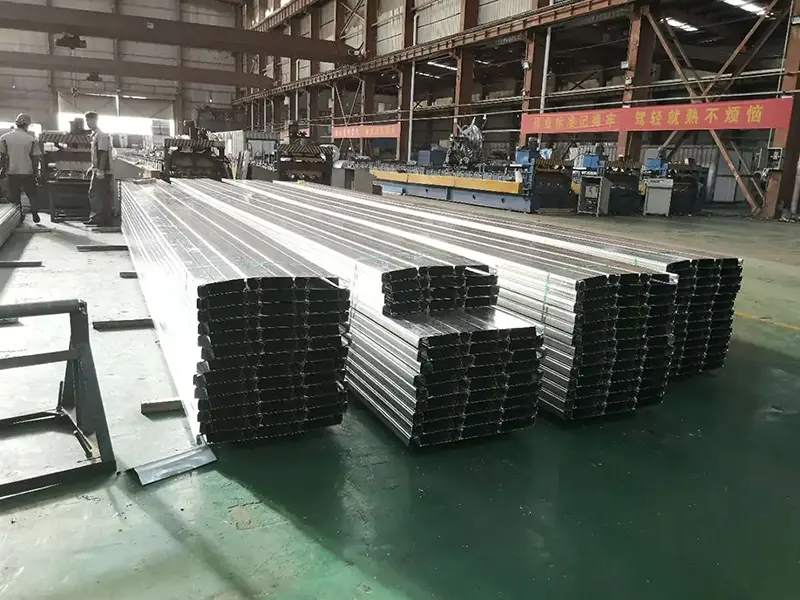

Φέρουσα Δάπεδα Καταστρώματα

Το φέρον κατάστρωμα δαπέδου, γνωστό επίσης ως χαλύβδινο δάπεδο ή προφίλ χάλυβα, είναι ένα κατασκευαστικό εξάρτημα ψυχρής έλασης κατασκευασμένο από γαλβανισμένο φύλλο χάλυβα. Η κυματοειδής διατομή του παίρνει το σχήμα V, U ή τραπεζοειδούς, ανάλογα με το προφίλ.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ ως μέρος της σειράς προϊόντων της από μεταλλικές κατασκευές, προσφέροντας επιλογές τόσο ανοιχτού όσο και κλειστού προφίλ για σύνθετα συστήματα δαπέδου.

Κατά την κατασκευή, τα πάνελ λειτουργούν ως μόνιμος ξυλότυπος. Μετά την ωρίμανση του σκυροδέματος, χρησιμεύουν ως εφελκυστική ενίσχυση στο κάτω μέρος της πλάκας. Αυτή η διπλή λειτουργία είναι που κάνει το σύστημα τόσο δομικά αποδοτικό όσο και οικονομικό.

Τύποι προφίλ και επιλογές υλικού

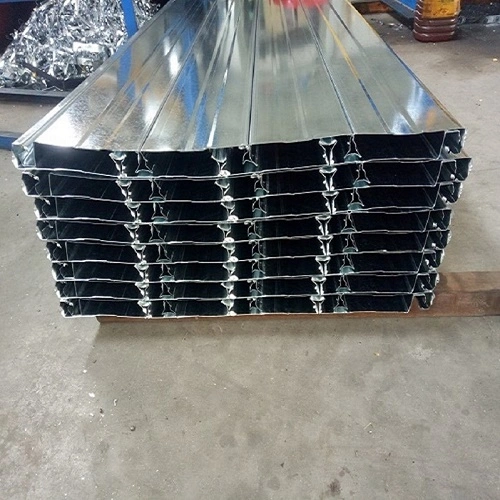

Το κατάστρωμα ανοιχτού προφίλ, όπως το YX76-305-915 και το YX75-300-880, διαθέτει νευρώσεις με ανοιχτή κορυφή. Αυτός ο σχεδιασμός διευκολύνει την τοποθέτηση ράβδων οπλισμού και δρομολογούμενων βοηθητικών γραμμών επί τόπου. Τα μοντέλα κλειστού προφίλ, συμπεριλαμβανομένων των YX60-263-790 και YXB65-185-555, ακολουθούν την αντίθετη προσέγγιση: οι νευρώσεις είναι πλήρως κλειστές, δημιουργώντας μια επίπεδη κάτω πλευρά και καλύτερη αντοχή στη φωτιά.

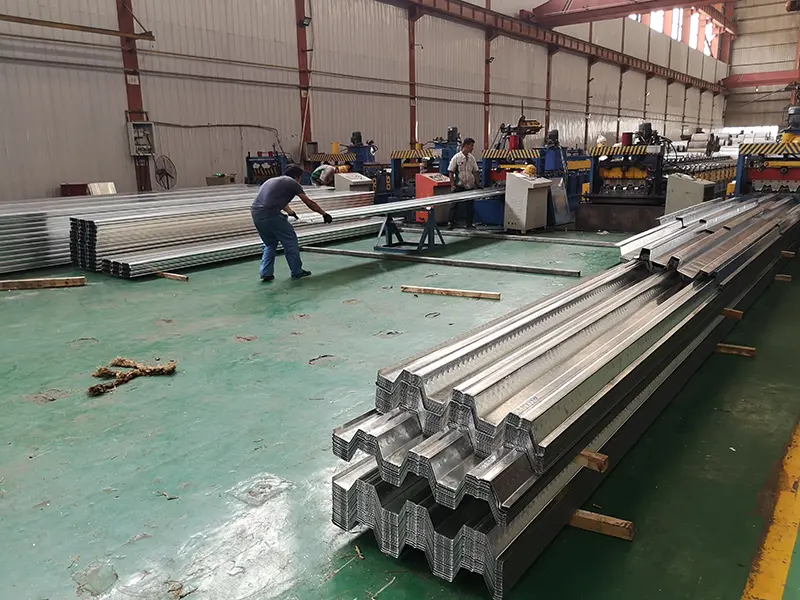

Όσον αφορά τα βασικά υλικά, χρησιμοποιούνται πηνία γαλβανισμένου εν θερμώ χάλυβα σε ποιότητες όπως DX51D+Z, Q235 και Q345. Το βάρος επίστρωσης ψευδαργύρου μπορεί να ρυθμιστεί από 40 έως 600 g/m² για να ανταποκρίνεται στις συγκεκριμένες αντιδιαβρωτικές ανάγκες. Μια διαδικασία διαμόρφωσης ρολού 21 σταδίων διαμορφώνει τα πάνελ, με μήκη προσαρμοσμένα ανά έργο. Τα συνεργεία εγκατάστασης μπορούν συνήθως να καλύψουν 2.000–3.000 m² την ημέρα.

Για να σχηματιστεί ένα ολοκληρωμένο δομικό σύστημα, τα πάνελ συγκολλούνται σε χαλύβδινες δοκούς διαμέσου του καταστρώματος χρησιμοποιώντας διατμητικά μπουλόνια, ενώ τα παρακείμενα πάνελ αλληλοσυνδέονται με εξειδικευμένα εργαλεία σύσφιξης.

Επικυρωμένη απόδοση στο πεδίο

1. Μηχανικές ιδιότητες: Μετρημένη φέρουσα ικανότητα

Πάρτε το YX75-300-880 ανοιχτού προφίλ ως παράδειγμα. Με ύψος νεύρωσης 75 mm, απόσταση πλευρών 300 mm και πραγματικό πλάτος 880 mm, η έκδοση πάχους 1,0 mm παρέχει ροπή αδράνειας 135 cm4/m. Η χωρητικότητα φορτίου στο στάδιο της κατασκευής είναι 3,2 kN/m² και η τελική χωρητικότητα της σύνθετης πλάκας φτάνει τα 8,5 kN/m². Όταν το πάχος αυξάνεται στα 1,2 mm, η ροπή αδράνειας αυξάνεται στα 190 cm4/m, ωθώντας την τελική χωρητικότητα στα 12,0 kN/m².

Το μοντέλο YX51-342-1025 λέει μια παρόμοια ιστορία. Ο ρυθμός χρήσης υλικού ανέρχεται στο 82% και το πλαίσιο 1,0 mm παρέχει ροπή αδράνειας 63,50 cm4/m με συντελεστή διατομής 20,13 cm3/m.

2. Απόδοση αντοχής υλικού και κόπωσης

Η αντοχή διαρροής μπορεί να ρυθμιστεί σε ένα ευρύ φάσμα, από 235 MPa έως 550 MPa, με τελική αντοχή εφελκυσμού μεταξύ 340 και 700 MPa. Υπό δυναμική φόρτιση, η διάρκεια ζωής κόπωσης φτάνει τα 2 εκατομμύρια κύκλους, όπως ορίζεται στο EU EN1993-1-3. Στη δοκιμή ψεκασμού αλατιού, τα γαλβανισμένα πάνελ αντέχουν έως και 2.000 ώρες χωρίς να εμφανίζεται κόκκινη σκουριά, κάτι που μεταφράζεται σε διάρκεια ζωής άνω των 25 ετών σε παράκτια περιβάλλοντα.

3. Βελτιστοποίηση ύψους πλευράς και διατομής

Το τμήμα ύψους νεύρωσης 51 mm έχει υποβληθεί σε προσομοίωση ρευστοδυναμικής για βελτιστοποίηση του σχήματός του. Με μια πλάκα σκυροδέματος 120 mm, επιτυγχάνει κατακόρυφη φέρουσα ικανότητα 3,5 kN/m² και προσφέρει 42% μεγαλύτερη ακαμψία σε κάμψη από ένα συγκρίσιμο σχέδιο νευρώσεων 35 mm. Η ανάλυση πεπερασμένων στοιχείων επιβεβαιώνει περαιτέρω έναν συντελεστή ομοιομορφίας μεταφοράς φορτίου 0,92 για το τμήμα κλίσης νευρώσεων 233 mm, βοηθώντας στην αποφυγή της συγκέντρωσης τάσης 25% που παρατηρείται συχνά στα συμβατικά καταστρώματα.

4. Σεισμική και αντίσταση στη φωτιά: Επαληθεύτηκε με δοκιμές

Δεν παραβλέπεται ούτε η σεισμική απόδοση. Τα επιλεγμένα μοντέλα πληρούν τις απαιτήσεις σχεδιασμού για ζώνες Έντασης 8. Πραγματοποιήθηκαν επίσης δοκιμές πυρκαγιάς: τα προϊόντα κλειστού προφίλ πληρούν τις απαιτήσεις διαβάθμισης πυρκαγιάς χωρίς να χρειάζονται πυροπροστασία με ψεκασμό.

Επισκόπηση τεχνικών δεδομένων

Ο παρακάτω πίνακας συνοψίζει τις τυπικές παραμέτρους παραγωγής. Η προσαρμογή είναι διαθέσιμη για συγκεκριμένες απαιτήσεις έργου.

Κύρια Προδιαγραφές Μοντέλου

Βασικά Χαρακτηριστικά Απόδοσης

1. Διπλή λειτουργικότητα.Ένα προϊόν εξυπηρετεί δύο σκοπούς: μόνιμο ξυλότυπο κατά την κατασκευή και ενίσχυση εφελκυσμού όταν η πλάκα είναι σε λειτουργία. Αυτό φυσικά μειώνει τη συνολική κατανάλωση χάλυβα.

2. Αποτελεσματικότητα Κατασκευής.Μπορούν να τοποθετηθούν πολλά δάπεδα ταυτόχρονα, με σκυρόδεμα που χύνεται σταδιακά. Η ημερήσια κάλυψη εγκατάστασης 2.000–3.000 m² διατηρεί τα έργα γρήγορης κίνησης.

3. Επαληθεύσιμες μηχανικές ιδιότητες.Η αντοχή διαρροής είναι ρυθμιζόμενη από 235 έως 550 MPa και οι χωρητικότητες φορτίου σύνθετης πλάκας έχουν επιβεβαιωθεί μέσω δοκιμών. Μια πλήρης σειρά προδιαγραφών μοντέλου είναι διαθέσιμη για επιλογή.

4. Αντοχή στη διάβρωση.Με επίπεδα γαλβανισμού προσαρμόσιμα από 40 έως 600 g/m² και αντοχή σε ψεκασμό αλατιού έως και 2.000 ώρες, τα πάνελ προσφέρουν διάρκεια ζωής πάνω από 25 χρόνια ακόμη και σε παράκτιες περιοχές.

5. Ευελιξία προφίλ.Τα προφίλ ανοιχτής νεύρωσης απλοποιούν την τοποθέτηση του οπλισμού και τη δρομολόγηση της χρήσης, ενώ τα προφίλ κλειστών ραβδώσεων προσφέρουν επίπεδη κάτω πλευρά και βελτιωμένη αντοχή στη φωτιά. Η σωστή επιλογή εξαρτάται από τις προτεραιότητες του έργου.

Θέματα σχεδίασης και εγκατάστασης

Για καταστρώματα ανοιχτού προφίλ:Αυτός ο τύπος λειτουργεί καλά όταν απαιτείται επιτόπια τοποθέτηση οπλισμού ή δρομολόγηση βοηθητικού εξοπλισμού μέσα στις νευρώσεις. Λάβετε υπόψη ότι ενδέχεται να απαιτηθούν πρόσθετα μέτρα πυροπροστασίας, ανάλογα με την ικανότητα πυρκαγιάς του έργου.

Για καταστρώματα κλειστού προφίλ:Εάν επιθυμείτε μια επίπεδη κάτω πλευρά για τοποθέτηση στην οροφή ή εάν ο στόχος είναι να αποφευχθεί η πυροπροστασία που εφαρμόζεται με ψεκασμό, τα μοντέλα κλειστού προφίλ ταιριάζουν καλύτερα.

Για παράκτια ή διαβρωτικά περιβάλλοντα:Θα πρέπει να καθοριστεί μια βαρύτερη επίστρωση ψευδαργύρου, έως 600 g/m². Οι αναφορές δοκιμής ψεκασμού αλατιού είναι διαθέσιμες κατόπιν αιτήματος για επαλήθευση της απόδοσης.

Κατά την εγκατάσταση:Τα καρφιά διάτμησης πρέπει να συγκολληθούν μέσω του καταστρώματος στη χαλύβδινη δοκό σύμφωνα με το καθορισμένο σχέδιο και την απόσταση των ακμών. Τα παρακείμενα πάνελ πρέπει να συμπλέκονται σφιχτά με εργαλεία σύσφιξης και τα προσωρινά στηρίγματα θα πρέπει να επαληθεύονται κατά τη διάρκεια της έκχυσης σκυροδέματος για τον έλεγχο της παραμόρφωσης.

Τυπικές Εφαρμογές

1.Οι ψηλές και υπερυψηλές κατασκευές από χάλυβα χρειάζονται αξιόπιστα συστήματα δαπέδου και οροφής, και το φέρον κατάστρωμα ταιριάζει σε αυτόν τον ρόλο.

2.Τα δημόσια κτίρια μεγάλης έκτασης, συμπεριλαμβανομένων των σταδίων και των τερματικών αεροδρομίων, επωφελούνται από τη δομική απόδοση του συστήματος.

3.Οι αποθήκες εφοδιαστικής και οι βιομηχανικές εγκαταστάσεις χρησιμοποιούν συχνά αυτά τα πάνελ για τη λειτουργία των πλατφορμών και των δαπέδων.

4.Οποιοδήποτε έργο μεταλλικής κατασκευής με αυστηρά χρονοδιαγράμματα και σταδιακές ροές εργασίας μπορεί να επωφεληθεί από την ταχεία εγκατάσταση που προσφέρει αυτό το σύστημα.

Συχνές Ερωτήσεις

1. Ποια είναι η διαφορά μεταξύ φέροντος καταστρώματος ανοιχτού προφίλ και κλειστού προφίλ;

Το δάπεδο ανοιχτού προφίλ αφήνει εκτεθειμένες τις κορυφές των νευρώσεων, γεγονός που απλοποιεί την τοποθέτηση του οπλισμού και την εγκατάσταση βοηθητικών συσκευών. Το κατάστρωμα κλειστού προφίλ περικλείει πλήρως τις νευρώσεις, με αποτέλεσμα μια επίπεδη κάτω πλευρά και συνήθως καλύτερη αντοχή στη φωτιά χωρίς επίστρωση ψεκασμού. Η επιλογή εξαρτάται από δομικές, πυροσβεστικές και αρχιτεκτονικές ανάγκες.

2. Πώς επιλέγεται το βάρος επικάλυψης ψευδαργύρου;

Εξαρτάται κυρίως από την περιβαλλοντική έκθεση. Οι εσωτερικές εφαρμογές χρησιμοποιούν συνήθως μια τυπική επίστρωση 120–275 g/m². Παράκτια ή εξαιρετικά διαβρωτικά περιβάλλοντα απαιτούν βαρύτερες επιστρώσεις, έως και 600 g/m². Μπορούμε να βοηθήσουμε στον καθορισμό των κατάλληλων προδιαγραφών μόλις γίνουν γνωστές οι συνθήκες του έργου.

3. Ποιο ύψος νευρώσεων πρέπει να επιλέξω για δεδομένο άνοιγμα και φορτίο;

Οι υψηλότερες νευρώσεις, όπως τα 75 mm, παρέχουν μεγαλύτερη ακαμψία και ικανότητα φόρτωσης, γεγονός που επιτρέπει μεγαλύτερα ανοίγματα ή βαρύτερα φορτία. Οι κάτω νευρώσεις, περίπου 51 mm, λειτουργούν καλά για μικρότερα ανοίγματα και ελαφρύτερα φορτία. Πρέπει πάντα να εκτελείται δομικός υπολογισμός για να επιβεβαιώνεται το βέλτιστο προφίλ και πάχος.

4. Μπορούν τα πάνελ να εγκατασταθούν χωρίς προσωρινή στήριξη;

Εξαρτάται από το προφίλ του πίνακα, το πάχος, το άνοιγμα και τα φορτία κατασκευής. Ορισμένες διαμορφώσεις έχουν σχεδιαστεί για εγκατάσταση χωρίς στήριγμα μέχρι ορισμένα ανοίγματα. Θα πρέπει να συμβουλευτείτε τους πίνακες ανοιγμάτων του κατασκευαστή και ο δομικός μηχανικός πρέπει να επαληθεύσει τη σειρά κατασκευής.

5. Ποια πρότυπα ισχύουν για τα φέροντα καταστρώματα δαπέδου;

Οι κύριες αναφορές είναι GB 55004-2021 (υποχρεωτικός κωδικός για σύνθετες κατασκευές) και ο εθνικός πρότυπος άτλαντας 05SG522. Για την κόπωση και το σχεδιασμό ψυχρής διαμόρφωσης, αναφέρεται συχνά το EN1993-1-3. Πιστοποιητικά υλικού και εκθέσεις δοκιμών μπορούν να παρέχονται κατόπιν αιτήματος.
