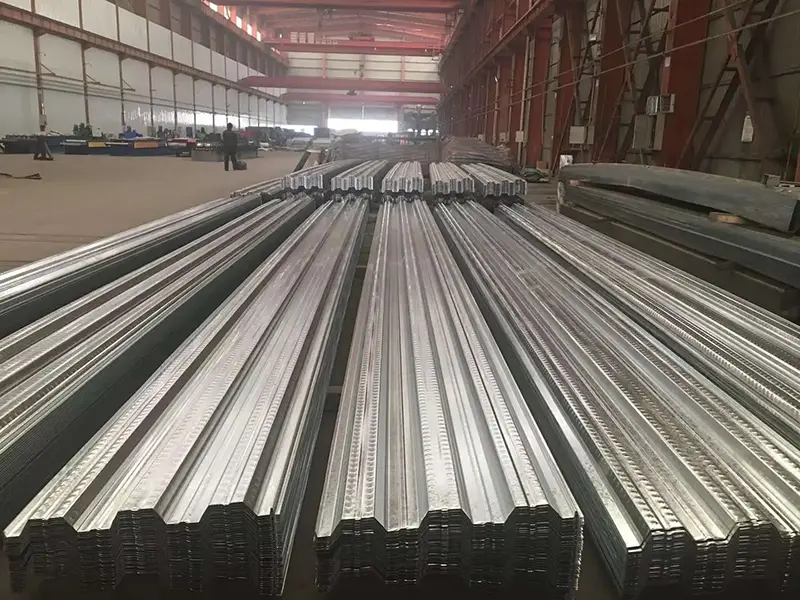

Σύνθετο δάπεδο

Οικοδομικά Υλικά SENBOπρομηθεύει σύνθετα δάπεδα ως μέρος της σειράς προϊόντων της από μεταλλικές κατασκευές. Αυτά τα προφίλ χάλυβα χρησιμεύουν ως μόνιμος ξυλότυπος κατά την κατασκευή και ως εφελκυστικός οπλισμός κατά τη φάση συντήρησης, συνεργαζόμενοι με το σκυρόδεμα για να σχηματίσουν ένα ολοκληρωμένο σύστημα δαπέδου.

Οι σύνθετες πλάκες δαπέδου, επίσης γνωστές ως καταστρώματα δαπέδου, είναι ένα σύγχρονο σύστημα δαπέδων που δημιουργείται με την τοποθέτηση χαλύβδινων φύλλων απευθείας πάνω σε χαλύβδινες δοκούς και τη σύνδεσή τους μέσω συγκόλλησης με καρφιά διαμέσου του καταστρώματος. Αυτό δημιουργεί ένα σύστημα που λειτουργεί ως ολοκληρωμένη μονάδα για τη φέρουσα και την παραμόρφωση.

Πώς λειτουργεί το σύστημα

Η τεχνική αρχή βασίζεται στους διακριτούς ρόλους που διαδραματίζουν ο χάλυβας και το σκυρόδεμα κατά τη διάρκεια των φάσεων κατασκευής και συντήρησης.

Φάση κατασκευής:Το φύλλο χάλυβα με προφίλ χρησιμεύει ως μόνιμος ξυλότυπος, υποστηρίζοντας το αυτο-βάρος του υγρού σκυροδέματος και τα ζωντανά φορτία κατασκευής. Παρέχει μια σταθερή πλατφόρμα εργασίας και διευκολύνει τις διαδοχικές εργασίες χύτευσης πολλαπλών ορόφων.

Φάση εξυπηρέτησης:Το φύλλο χάλυβα με προφίλ λειτουργεί ως εφελκυστική ενίσχυση στο κάτω μέρος της πλάκας, σε συνδυασμό με το σκυρόδεμα για την υποστήριξη των φορτίων συντήρησης. Αυτό μειώνει τον απαιτούμενο όγκο συμβατικού οπλισμού και σκυροδέματος.

Τύποι προφίλ και ταξινόμηση προϊόντων

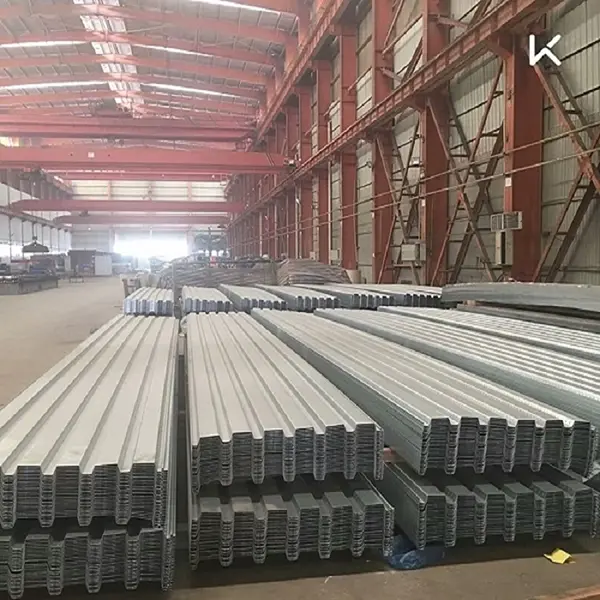

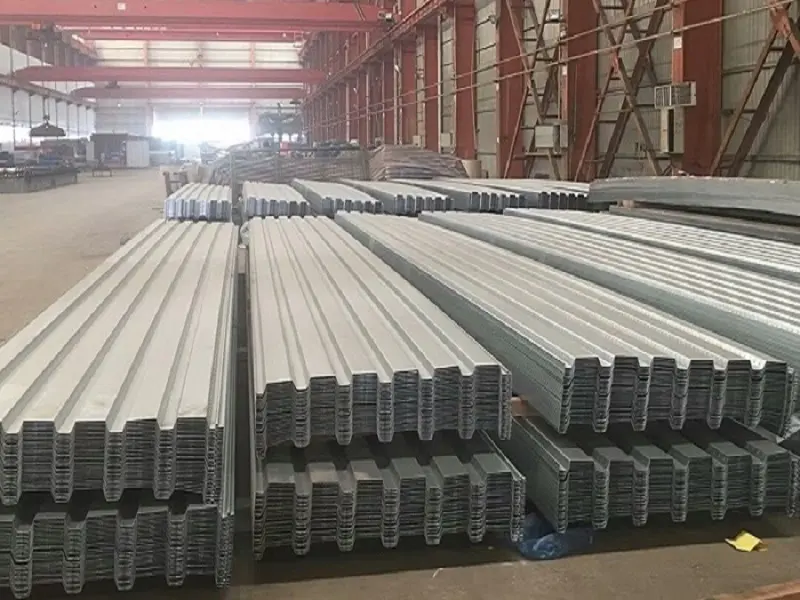

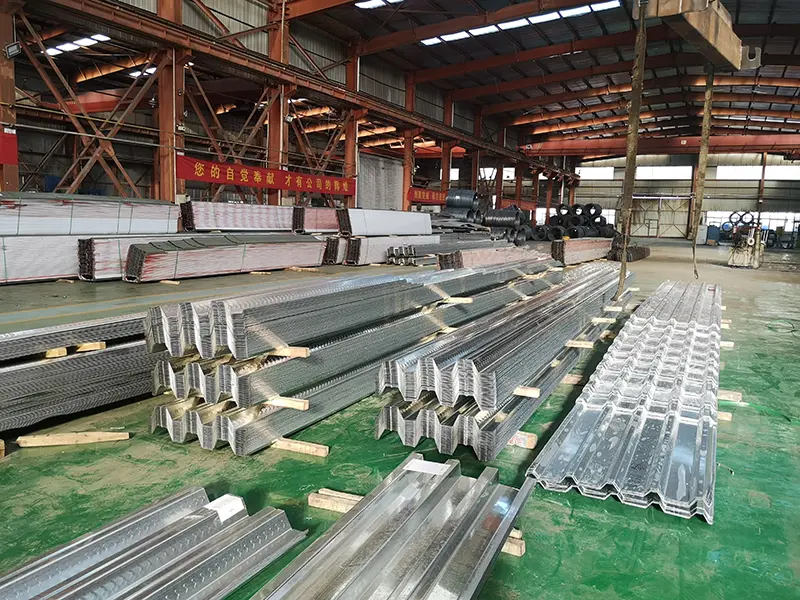

Με βάση το προφίλ διατομής της χαλύβδινης λαμαρίνας, οι σύνθετες πλάκες δαπέδου κατηγοριοποιούνται σε τρεις τύπους: προφίλ ανοιχτής ράβδου, κλειστής νεύρωσης και επανεισόδου (ή στενής νεύρωσης).

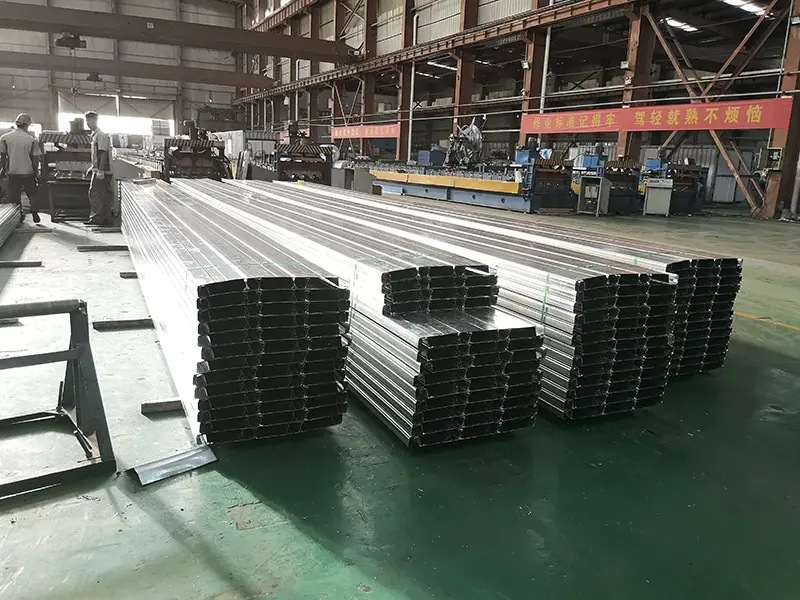

Για προϊόντα κλειστού προφίλ, όπως τα μοντέλα YXB48-200-600 και YXB65-185-555, η σχεδίαση κλειστών ραβδώσεων περικλείει πλήρως τις νευρώσεις σε σκυρόδεμα. Αυτό λειτουργεί όπως οι ράβδοι οπλισμού σε χυτές πλάκες, μεγιστοποιώντας τις αντίστοιχες δομικές ιδιότητες τόσο του χάλυβα όσο και του σκυροδέματος, ενώ προσφέρει ανώτερη αντοχή στη φωτιά.

Υλικές και Δομικές Απαιτήσεις

Η κατασκευή σύνθετων πλακών δαπέδου πρέπει να πληροί τις ακόλουθες βασικές απαιτήσεις σύμφωνα με τα εθνικά πρότυπα και τους βιομηχανικούς κώδικες.

Επικυρωμένη απόδοση στο πεδίο

1. Αποτελεσματικότητα κατασκευής: Οι διαδοχικές λειτουργίες συντομεύουν τα χρονοδιαγράμματα

Οι σύνθετες πλάκες δαπέδου ευθυγραμμίζονται με τις απαιτήσεις ταχείας κατασκευής των πρωτογενών μεταλλικών κατασκευών. Αφού τοποθετηθούν, τα προφίλ χάλυβα χρησιμεύουν ως πλατφόρμες άμεσης εργασίας, επιτρέποντας διαδοχικές ροές εργασιών κατασκευής που επιτρέπουν την ταυτόχρονη εγκατάσταση σε πολλούς ορόφους και τη σταδιακή έκχυση σκυροδέματος. Σε εφαρμογές υπερυψηλών κτιρίων, αυτό το χαρακτηριστικό υποστηρίζει τον αποτελεσματικό έλεγχο του συνολικού χρονοδιαγράμματος κατασκευής.

2. Αντοχή στη φωτιά: Ο τύπος κλειστού προφίλ ενδέχεται να μην απαιτεί πυρίμαχο σπρέι

Δοκιμασμένο από το Εθνικό Κέντρο Ποιοτικής Εποπτείας και Επιθεώρησης Σταθερών Συστημάτων Πυροσβεστικής και Πυρίανθεκτων εξαρτημάτων, το σύνθετο κατάστρωμα δαπέδου κλειστού προφίλ πληροί τις απαιτήσεις βαθμολογίας αντοχής στη φωτιά χωρίς την ανάγκη πυροπροστασίας σε ορισμένες διαμορφώσεις. Σύμφωνα με τον Τεχνικό Κώδικα Πυροπροστασίας Μεταλλικών Κατασκευών (GB 51249-2017), εάν το σύνθετο κατάστρωμα δαπέδου ικανοποιεί τις απαιτήσεις επαλήθευσης πυραντοχής λαμβάνοντας υπόψη το φαινόμενο της μεμβράνης, δεν απαιτούνται πρόσθετα μέτρα πυροπροστασίας. Το φαινόμενο της μεμβράνης κάτω από μεγάλες παραμορφώσεις επιτρέπει στο κατάστρωμα να χρησιμοποιήσει το εγγενές δυναμικό αντίστασης στη φωτιά.

3. Σύνθετη ενέργεια: Τύπος κλειστού προφίλ επιτυγχάνει πλήρη σύνθετη συμπεριφορά

Ο σχεδιασμός κλειστών ραβδώσεων διασφαλίζει ότι οι νευρώσεις του χαλύβδινου καταστρώματος είναι πλήρως εγκλωβισμένες σε σκυρόδεμα, παρόμοια με τις ράβδους οπλισμού σε μια χυτή πλάκα. Αυτό μεγιστοποιεί τις αντίστοιχες ιδιότητες τόσο του χάλυβα όσο και του σκυροδέματος σε ένα σύστημα δομικής ενίσχυσης. Οι πειραματικές δοκιμές επιβεβαιώνουν ότι τα καταστρώματα δαπέδου κλειστού προφίλ διαθέτουν ανώτερη φέρουσα ικανότητα και αντοχή στη διάτμηση σε σύγκριση με τα συστήματα ανοιχτού προφίλ.

4. Οικονομικά οφέλη: Μειωμένος ξυλότυπος και ενίσχυση

Το σύνθετο κατάστρωμα δαπέδου χρησιμοποιεί προφίλ χάλυβα ως μόνιμο ξυλότυπο, εξαλείφοντας τις διαδικασίες εγκατάστασης, απογύμνωσης και στήριξης που σχετίζονται με τον παραδοσιακό ξυλότυπο. Κατά τη φάση σέρβις, λειτουργεί ως οπλισμός εφελκυσμού πυθμένα, μειώνοντας τη συνολική ποσότητα οπλισμού που απαιτείται. Τα ανάγλυφα στην επιφάνεια του καταστρώματος δημιουργούν μια ισχυρή σύνδεση με το σκυρόδεμα και η συμπερίληψη ενισχυτικών νευρώσεων διασφαλίζει ότι το σύστημα παρέχει υψηλή φέρουσα ικανότητα.

Βασικά Χαρακτηριστικά Απόδοσης

1. Μόνιμος ξυλότυπος χωρίς απογύμνωση.Το προφίλ χάλυβα αντικαθιστά τον παραδοσιακό ξυλότυπο, εξαλείφοντας τα βήματα εγκατάστασης, απογύμνωσης και στήριξης. Αυτό συντομεύει τα χρονοδιαγράμματα κατασκευής και μειώνει το κόστος εργασίας.

2. Διπλή δομική λειτουργία.Η λαμαρίνα χρησιμεύει ως ξυλότυπος κατά την κατασκευή και ως εφελκυστικός οπλισμός κατά τη φάση συντήρησης, μειώνοντας την κατανάλωση οπλισμού και σκυροδέματος.

3. Αντίσταση στη φωτιά καταστρωμάτων κλειστού προφίλ.Τα ελεγμένα σύνθετα καταστρώματα δαπέδου κλειστού προφίλ μπορούν να ικανοποιήσουν τις απαιτήσεις βαθμολογίας πυραντίστασης χωρίς πυρίμαχο σπρέι, μειώνοντας το κόστος του έργου.

4. Αποτελεσματική διαδοχική ροή εργασίας.Το σύστημα υποστηρίζει ταυτόχρονη εγκατάσταση και σταδιακή έκχυση σκυροδέματος σε πολλούς ορόφους. Μόλις εγκατασταθεί, το κατάστρωμα χρησιμεύει ως πλατφόρμα εργασίας για επακόλουθες εργασίες, όπως η εγκατάσταση οροφής και η δρομολόγηση βοηθητικών προγραμμάτων.

5. Σεισμική Απόδοση.Το κατάστρωμα του δαπέδου συνδέεται με τις πρωτογενείς και δευτερεύουσες δοκούς χάλυβα μέσω διάτμησης, διαμορφώνοντας ένα ολοκληρωμένο δομικό σύστημα με βελτιωμένη σεισμική αντίσταση.

Οδηγίες σχεδίασης και εγκατάστασης

Για επιλογή προφίλ:Τα προφίλ κλειστών ραβδώσεων συνιστώνται για έργα που απαιτούν υψηλότερη αντοχή στη φωτιά και σύνθετη δράση χωρίς πρόσθετη πυροπροστασία. Μπορούν να χρησιμοποιηθούν προφίλ ανοιχτής ράβδου όπου προτιμάται η απλούστερη εγκατάσταση ή το μικρότερο βάρος, αλλά η αντοχή στη φωτιά και η ικανότητα φόρτωσης πρέπει να επαληθεύονται χωριστά.

Για πάχος πλάκας και ενίσχυση:Το συνολικό πάχος της πλάκας πρέπει να είναι τουλάχιστον 90 mm, με κάλυμμα σκυροδέματος τουλάχιστον 50 mm πάνω από το προφίλ χάλυβα. Η ποσότητα του πρόσθετου οπλισμού εξαρτάται από το άνοιγμα, το φορτίο και τις απαιτήσεις βαθμολογίας πυρκαγιάς.

Για ανθεκτικότητα γαλβανισμένης επίστρωσης:Το τυπικό βάρος γαλβανισμένης επίστρωσης είναι τουλάχιστον 120 g/m² και στις δύο πλευρές. Για εξαιρετικά διαβρωτικά περιβάλλοντα, μπορεί να απαιτείται βαρύτερη επίστρωση ή πρόσθετη προστασία.

Κατά την εγκατάσταση:Εξασφαλίστε τη σωστή συγκόλληση του καρφιού διάτμησης μέσω του καταστρώματος στη χαλύβδινη δοκό. Ακολουθήστε την καθορισμένη απόσταση και την απόσταση των άκρων. Βεβαιωθείτε ότι το κατάστρωμα υποστηρίζεται επαρκώς κατά τη διάρκεια της έκχυσης σκυροδέματος για να αποφευχθεί η υπερβολική παραμόρφωση.

Κατάλληλοι τύποι έργων

1.Συστήματα δαπέδου και οροφής για ψηλές και υπερυψηλές μεταλλικές κατασκευές.

2.Δημόσια κτίρια μεγάλης έκτασης, όπως στάδια, εκθεσιακά κέντρα και τερματικοί σταθμοί αεροδρομίων.

3.Δάπεδα για βιομηχανικά και εμπορικά κτίρια, συμπεριλαμβανομένων βιομηχανικών εγκαταστάσεων, αποθηκών logistics και κατασκευών στάθμευσης.

4.Έργα μεταλλικών κατασκευών που απαιτούν ταχεία κατασκευή και σταδιακές, διαδοχικές ροές εργασίας.

Συχνές Ερωτήσεις

1. Ποια είναι η διαφορά μεταξύ του σύνθετου καταστρώματος δαπέδου ανοιχτής και κλειστής πλευράς;

Τα προφίλ ανοιχτών ραβδώσεων έχουν εκτεθειμένες τραπεζοειδείς νευρώσεις που δεν είναι πλήρως ενσωματωμένες στο σκυρόδεμα, ενώ οι προφίλ κλειστών ραβδώσεων έχουν νευρώσεις που είναι πλήρως κλειστές. Τα προφίλ κλειστών νευρώσεων συνήθως παρέχουν καλύτερη σύνθετη δράση και αντοχή στη φωτιά επειδή οι νευρώσεις λειτουργούν σαν ράβδοι οπλισμού και το σκυρόδεμα περικλείει πλήρως τον χάλυβα.

2. Το σύνθετο δάπεδο απαιτεί πάντα πυρίμαχο σπρέι;

Όχι πάντα. Τα σύνθετα καταστρώματα δαπέδου κλειστού προφίλ ενδέχεται να πληρούν τις απαιτήσεις πυραντίστασης χωρίς πυρίμαχο ψεκασμό, εάν πληρούν τις προϋποθέσεις του GB 51249-2017, όπως η καταγραφή του φαινομένου της μεμβράνης. Ωστόσο, τα προφίλ ανοιχτών ραβδώσεων ή τα καταστρώματα με λεπτότερες πλάκες ενδέχεται να απαιτούν πρόσθετη πυροπροστασία. Συνιστάται αξιολόγηση πυροσβεστικού μηχανικού.

3. Πώς συνδέεται το κατάστρωμα με τις χαλύβδινες δοκούς;

Το κατάστρωμα συνδέεται με χαλύβδινες δοκούς χρησιμοποιώντας συγκόλληση με καρφιά διαμέσου του καταστρώματος. Τα καρφιά διάτμησης συγκολλούνται μέσω του καταστρώματος στη φλάντζα της δοκού, δημιουργώντας μια σύνθετη σύνδεση. Η διάμετρος, η απόσταση και η ενσωμάτωση του καρφιού πρέπει να ακολουθούν τον σχεδιασμό του έργου και τα σχετικά πρότυπα.

4. Τι πάχος πρέπει να επιλέξω για ένα δεδομένο άνοιγμα και φορτίο;

Το απαιτούμενο πάχος εξαρτάται από τον τύπο του προφίλ, το άνοιγμα, το πάχος του σκυροδέματος και τα φορτία σχεδιασμού. Για τυπικά δάπεδα γραφείων ή κατοικιών, ένα πάχος 0,8–1,2 mm είναι σύνηθες, αλλά μεγαλύτερα ανοίγματα ή βαρύτερα φορτία μπορεί να απαιτούν 1,2–1,5 mm. Θα πρέπει να γίνουν δομικοί υπολογισμοί για τον προσδιορισμό του κατάλληλου πάχους.

5. Μπορεί το σύνθετο δάπεδο να χρησιμοποιηθεί σε διαβρωτικά περιβάλλοντα;

Η τυπική γαλβανισμένη επίστρωση παρέχει καλή αντοχή στη διάβρωση για τις περισσότερες εφαρμογές σε εσωτερικούς χώρους. Για υπαίθρια ή εξαιρετικά διαβρωτικά περιβάλλοντα, μπορεί να καθοριστεί μια βαρύτερη γαλβανισμένη επίστρωση ή πρόσθετα προστατευτικά μέτρα. Συμβουλευτείτε τις προδιαγραφές του έργου για τις απαιτήσεις ανθεκτικότητας.
