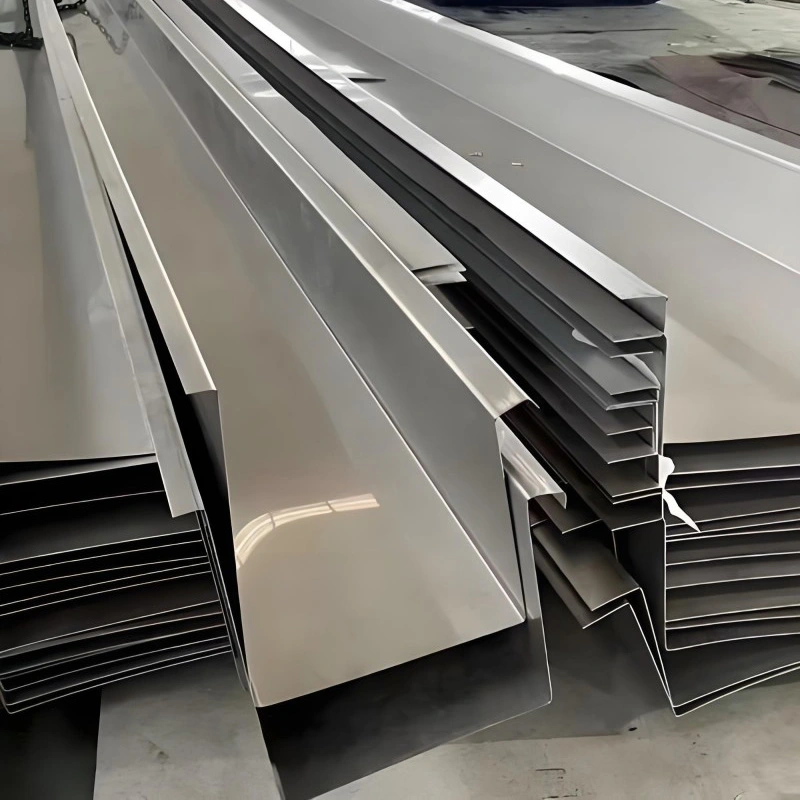

Υδρορροή από ανοξείδωτο χάλυβα

Η αποστράγγιση της στέγης εξαρτάται από υδρορροές που τοποθετούνται στα χαμηλά σημεία της οροφής για τη συλλογή του νερού της βροχής και τη μεταφορά τους στους σωλήνες. Η υδρορροή από ανοξείδωτο χάλυβα ταξινομείται ανά τοποθεσία. Οι εσωτερικές υδρορροές κάθονται μέσα στη γραμμή του εξωτερικού τοίχου και συνήθως λειτουργούν με τοίχο στηθαίο. Οι εξωτερικές υδρορροές εκτείνονται πέρα ​​από τον εξωτερικό τοίχο και χρησιμοποιούνται συνήθως σε κτίρια χωρίς στηθαίο. Αυτή η ταξινόμηση ακολουθεί το GB 51022-2015, τον τεχνικό κώδικα για κτίρια ελαφρού βάρους με αετώματα από χάλυβα. Η SENBO κατασκευάζει αυτές τις υδρορροές σε ελεγχόμενο περιβάλλον καταστήματος, με την κάμψη και τη συγκόλληση να έχουν ολοκληρωθεί πριν από την παράδοση. Κάθε κομμάτι ελέγχεται για πλάτος, ύψος, μέγεθος φλάντζας και ευθύτητα πριν από τη συσκευασία.

Το βασικό υλικό είναι από ανοξείδωτο χάλυβα 304 στάνταρ. Οι βαθμοί 201 και 316L μπορούν να καθοριστούν όταν οι συνθήκες του έργου απαιτούν διαφορετική ισορροπία κόστους και αντοχής στη διάβρωση. Το GB 51022-2015 ορίζει ελάχιστο πάχος φύλλου 1,0 mm για εσωτερικές υδρορροές από ανοξείδωτο χάλυβα 304. Εάν αντικατασταθεί άλλο υλικό, πρέπει να υποβληθεί σε αξιόπιστη αντιδιαβρωτική επεξεργασία. Οι απλές χαλύβδινες υδρορροές πρέπει να έχουν πάχος τουλάχιστον 3,0 mm. Το εθνικό πρότυπο atlas 24CS08-1 προσφέρει περαιτέρω οδηγίες για την επιλογή και την εγκατάσταση εξαρτημάτων αποχέτευσης.

Διαστάσεις και Κατασκευή

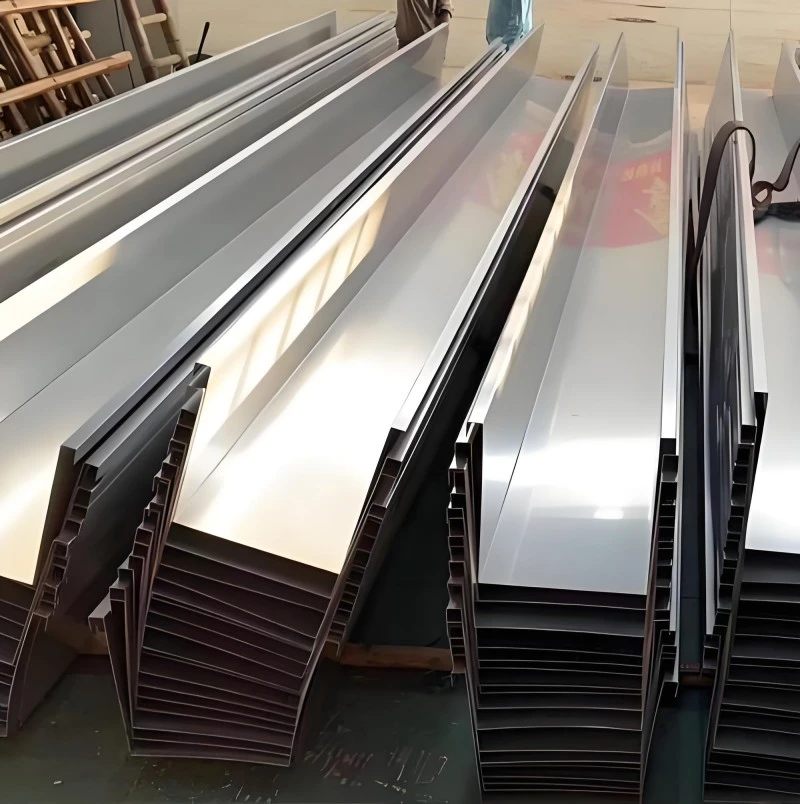

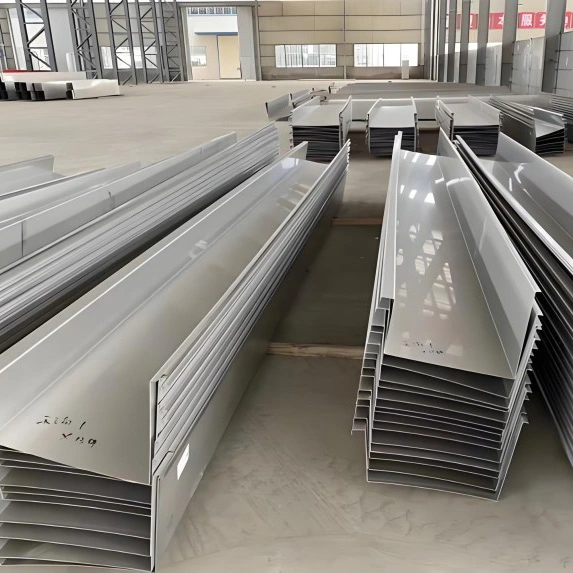

Το πάχος κυμαίνεται από 0,5 mm έως 3,0 mm ανάλογα με το φορτίο σχεδιασμού και την έκθεση στη διάβρωση. Οι διατομές είναι συνήθως ορθογώνιες ή τραπεζοειδείς, με πλάτος βάσης από 0,3 m έως 0,5 m και ύψος από 0,25 m έως 0,4 m. Οι επάνω φλάντζες παρέχουν μια ασφαλή επιφάνεια στερέωσης. Τα τμήματα υδρορροής μπορούν να κατασκευαστούν από 1 m έως 14 m μήκος. Η κάμψη CNC διατηρεί ευθύτητα έως 0,3 mm ανά 1000 mm και γωνιακή ανοχή σε ±0,5 μοίρες σε όλο το μήκος. Τα επιφανειακά φινιρίσματα περιλαμβάνουν καθρέφτη 8Κ, ματ και βουρτσισμένο.

Πίνακας παραμέτρων

Εμπειρία πεδίου και Συμμόρφωση με Κώδικα

Κανόνες σχεδίασης που βασίζονται σε κώδικα

Το GB 51022-2015 προσδιορίζει ότι η διατομή της υδρορροής μπορεί να είναι ορθογώνια ή τραπεζοειδής. Οι εσωτερικές υδρορροές πρέπει να περιλαμβάνουν εξόδους υπερχείλισης τοποθετημένες 50 mm έως 100 mm κάτω από το άνω άκρο. Όλοι οι σύνδεσμοι πρέπει να σφραγίζονται και το πάνελ οροφής πρέπει να εκτείνεται μέσα στην υδρορροή. Όπου το νερό της βροχής εισέρχεται στην υδρορροή από την επιφάνεια της οροφής, είναι υποχρεωτική η πρόσθετη στεγανοποίηση. Αυτές οι απαιτήσεις δημιουργούν μια σαφή γραμμή βάσης σχεδιασμού και εγκατάστασης.

Έργα Αντικατάστασης σε Βιομηχανικά Κτίρια

Στο συνεργείο Shantui Construction Machinery, το αρχικό σύστημα υδρορροής αντικαταστάθηκε με 304 γούρνες από ανοξείδωτο χάλυβα. Οι σωλήνες αποστράγγισης συνδέθηκαν στις εξόδους του σιφωνιού βρόχινου νερού για να διατηρηθούν καθαρές οι διαδρομές αποστράγγισης. Το έργο παρουσιάζει ένα τυπικό σενάριο μετασκευής όπου η υπάρχουσα υδρορροή είχε φτάσει στο τέλος της διάρκειας ζωής της και επιλέχθηκε αντικατάσταση από ανοξείδωτο χάλυβα για ανθεκτικότητα.

Επισκευή Αποχετεύσεων Δημόσιου Κτιρίου

Το εκθεσιακό κέντρο Agricultural and Sideline Products στην πόλη Huangtan, στην κομητεία Ninghai, χρειάστηκε αντικατάσταση υδρορροών μετά την καταστροφή του αρχικού συστήματος. Εγκαταστάθηκαν περίπου 85 μέτρα νέας υδρορροής από ανοξείδωτο χάλυβα. Το καθορισμένο υλικό ήταν από ανοξείδωτο χάλυβα 304 πάχους 1,2 mm, με ύψος 0,3 m, πλάτος βάσης 0,35 m και επάνω φλάντζα 0,05 m. Το έργο δείχνει πώς χρησιμοποιούνται οι υδρορροές από ανοξείδωτο χάλυβα για την αποκατάσταση της λειτουργίας αποχέτευσης σε υπάρχοντα κτίρια.

Απόδοση Παράκτιου Περιβάλλοντος

Στο Fangchenggang Gangchen International Hotel, η διαρροή νερού στη στοά του λόμπι εντοπίστηκε σε διαβρωμένες υδρορροές από ανθρακούχο χάλυβα. Στην επισκευή χρησιμοποιήθηκαν πλάκες από ανοξείδωτο χάλυβα 304 πάχους 1,2 mm, συγκολλημένες επί τόπου. Η παράκτια ατμόσφαιρα με υψηλή υγρασία και υψηλή αλατότητα είχε προκαλέσει τη σκουριά του αρχικού υλικού. Μετά την αντικατάσταση, το πρόβλημα της αποχέτευσης επιλύθηκε. Αυτή η θήκη υποστηρίζει τη χρήση ανοξείδωτου χάλυβα 304 σε αέρα γεμάτο με αλάτι και παρόμοιες διαβρωτικές ρυθμίσεις.

Εγκατάσταση και προστασία από παγετό

Η εγκατάσταση πρέπει να λαμβάνει υπόψη τις συνθήκες παγώματος. Σε ψυχρές περιοχές, οι εσωτερικές υδρορροές και οι σωληνώσεις χρειάζονται μόνωση ή ανίχνευση θερμότητας. Τα συστήματα εξωτερικών υδρορροών προτιμώνται σε τέτοια κλίματα επειδή είναι ευκολότερο να προστατεύονται από το μπλοκάρισμα του πάγου. Η διαμήκης κλίση πρέπει να είναι τουλάχιστον 5‰ και οι κάτω σωλήνες πρέπει να στερεώνονται σταθερά στον τοίχο ή στο δομικό πλαίσιο. Τα τμήματα με κάμψη CNC μειώνουν τις αρθρώσεις του πεδίου και συμβάλλουν στη διατήρηση της ακρίβειας διαστάσεων κατά την εγκατάσταση.

Οδηγίες κατασκευής και εγκατάστασης

• Αποφασίστε μεταξύ εσωτερικής και εξωτερικής διάταξης υδρορροών με βάση τον σχεδιασμό του κτιρίου και το τοπικό κλίμα.
• Επιλέξτε την κατηγορία ανοξείδωτου χάλυβα σύμφωνα με το επίπεδο ατμοσφαιρικής διάβρωσης. Το 316L είναι καλύτερο για σοβαρά θαλάσσια ή χημικά περιβάλλοντα.
• Διατηρήστε μια κλίση υδρορροής τουλάχιστον 5‰ κατά τη διάρκεια της πλήρους διαδρομής.
• Για τις εσωτερικές υδρορροές, βεβαιωθείτε ότι οι εξόδους υπερχείλισης έχουν τοποθετηθεί και έχουν το σωστό μέγεθος και κρατήστε τις μακριά από υπολείμματα.
• Χρησιμοποιήστε ειδικές διαδικασίες συγκόλλησης ανοξείδωτου χάλυβα. Καθαρίστε τις ζώνες που επηρεάζονται από τη θερμότητα μετά τη συγκόλληση για να αποτρέψετε την τοπική διάβρωση.
• Επιθεωρήστε τους αρμούς υδρορροών και τα σημεία εισόδου του πάνελ οροφής για στεγανοποίηση πριν ολοκληρωθεί η οροφή.

Ερωτήσεις που εγείρονται Συχνά από Ομάδες Έργου

Πότε απαιτείται εσωτερική υδρορροή αντί για εξωτερική;

Οι εσωτερικές υδρορροές είναι κοινές σε κτίρια με τοίχους στηθαίο ή όπου ο αρχιτεκτονικός σχεδιασμός κρύβει την αποχέτευση από το οπτικό πεδίο. Οι εξωτερικές υδρορροές είναι απλούστερες στην εγκατάσταση και συντήρηση. Η επιλογή γίνεται συνήθως από τον αρχιτέκτονα και τον κατασκευαστή με βάση το σχεδιασμό της πρόσοψης και το κλίμα.

Τι κάνει τον ανοξείδωτο χάλυβα 304 το πρότυπο για εσωτερικές υδρορροές;

Οι εσωτερικές υδρορροές είναι δύσκολο να προσπελαστούν μετά την κατασκευή, επομένως το υλικό πρέπει να ανθίσταται στη διάβρωση χωρίς συντήρηση. Ο κωδικός απαιτεί ανοξείδωτο χάλυβα 304 με ελάχιστο πάχος 1,0 mm, επειδή προσφέρει μια αποδεδειγμένη ισορροπία αντοχής στη διάβρωση, αντοχής και κόστους.

Πώς ενώνονται οι μακριές διαδρομές υδρορροών επί τόπου;

Τα τμήματα είναι συνήθως συγκολλημένα ή σφραγισμένα με συνδετήρες από ανοξείδωτο χάλυβα. Η συγκόλληση παρέχει μια συνεχή στεγανή ένωση όταν γίνεται σωστά. Χρησιμοποιούνται επίσης μηχανικοί σύνδεσμοι με στεγανωτικό, αλλά απαιτούν πιο προσεκτική εγκατάσταση και περιοδικό έλεγχο.

Ποιο φινίρισμα είναι πιο πρακτικό για υδρορροές από ανοξείδωτο χάλυβα;

Τα βουρτσισμένα και ματ φινιρίσματα προτιμώνται συχνά επειδή κρύβουν μικρές γρατσουνιές και επιφανειακά σημάδια καλύτερα από τα φινιρίσματα καθρέφτη. Τα φινιρίσματα καθρέφτη είναι πιο αντανακλαστικά και μπορούν να δείξουν πιο εύκολα τους λεκέδες νερού, αλλά μερικές φορές επιλέγονται για οπτικό αποτέλεσμα.

Παραλαβή και επαλήθευση

Κάθε παράδοση θα πρέπει να ελέγχεται με το πιστοποιητικό υλικού, το οποίο πρέπει να επιβεβαιώνει την ποιότητα του ανοξείδωτου χάλυβα και το πάχος του φύλλου. Η επαλήθευση διαστάσεων καλύπτει το πλάτος, το ύψος, το μέγεθος της φλάντζας και την ευθύτητα. Για συγκολλημένα τμήματα, επιβεβαιώστε ότι η διαδικασία συγκόλλησης είναι κατάλληλη και ότι οι συγκολλητές διαθέτουν έγκυρες πιστοποιήσεις. Επιθεωρήστε το φινίρισμα της επιφάνειας για γρατσουνιές, βαθουλώματα ή άλλες ζημιές που μπορεί να έχουν συμβεί κατά τη μεταφορά.

Σημεία για επιβεβαίωση πριν από την παραγγελία

• Προσδιορίστε τον τύπο διάταξης υδρορροής και επιβεβαιώστε τις διαστάσεις της διατομής με τα δομικά σχέδια.
• Επιλέξτε την κατηγορία ανοξείδωτου χάλυβα με βάση την κατηγορία διάβρωσης της τοποθεσίας.
• Βεβαιωθείτε ότι το πάχος του φύλλου πληροί το ελάχιστο που απαιτείται από τον ισχύοντα κώδικα για τις εσωτερικές υδρορροές.
• Σχεδιάστε την κλίση της υδρορροής και υποστηρίξτε τις αποστάσεις έτσι ώστε το νερό να ρέει σταθερά προς τους σωλήνες καθόδου.
• Για μεγάλες διαδρομές, εξετάστε το εύρος θερμοκρασίας και εάν χρειάζονται αρμοί διαστολής.
• Επιβεβαιώστε τις απαιτήσεις φινιρίσματος επιφάνειας και την αναμενόμενη διάρκεια παράδοσης πριν από την έναρξη της παραγωγής.
