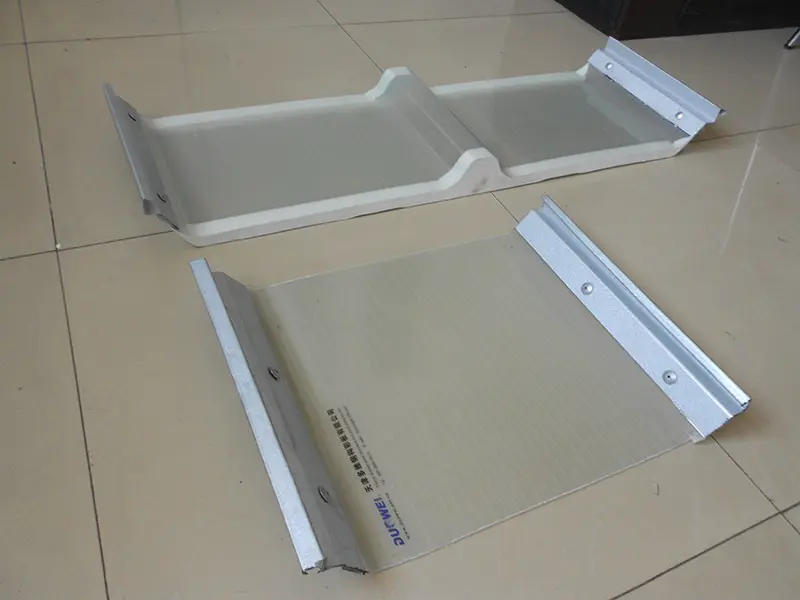

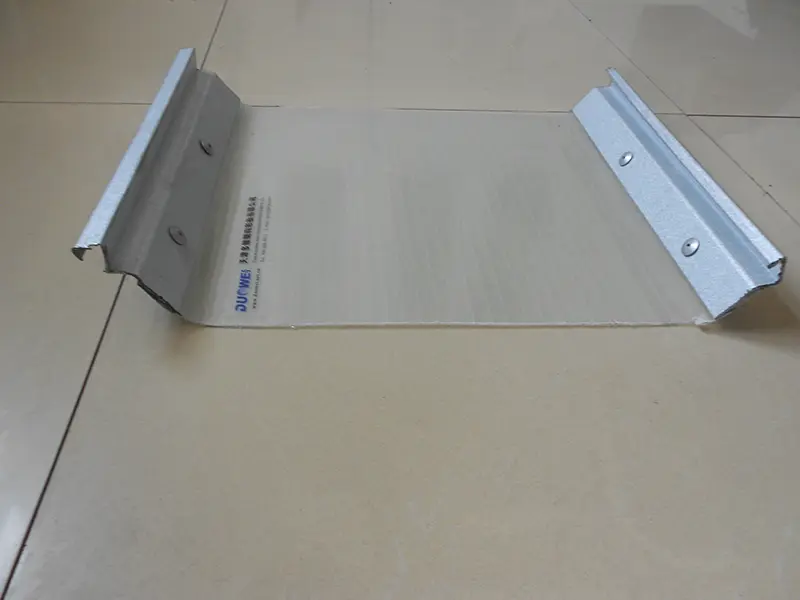

Πάνελ ημερήσιου φωτισμού FRP

Οικοδομικά Υλικά SENBOπρομηθεύει πάνελ ημερήσιου φωτισμού FRP ως μέρος της γκάμας προϊόντων φακέλων κτιρίων. Αυτά τα πάνελ χρησιμοποιούνται σε στέγες και τοίχους από χαλύβδινη κατασκευή όπου απαιτείται φυσικός φωτισμός, αντοχή στη διάβρωση και συμβατότητα με μεταλλική επένδυση.

Τα πάνελ θερινού φωτισμού, επίσης γνωστά ως πλακάκια ή φύλλα ημερήσιας φωτισμού FRP, είναι κυματοειδές ή επίπεδο εξαρτήματα φωτισμού που κατασκευάζονται μέσω μιας συνεχούς μηχανοποιημένης διαδικασίας. Χρησιμοποιούν ψάθα από υαλοβάμβακα χωρίς αλκάλια (περιεκτικότητα ≥30%) ως υλικό ενίσχυσης και ανθεκτική στις καιρικές συνθήκες ρητίνη ακόρεστου πολυεστέρα (περιεκτικότητα ≥65%) ως μήτρα. Η επιφάνεια είναι επικαλυμμένη με επίστρωση γέλης ανθεκτική στη γήρανση ή μεμβράνη ανθεκτική στην υπεριώδη ακτινοβολία για να βοηθήσει στη διατήρηση της μετάδοσης του φωτός και της αντοχής στις καιρικές συνθήκες κατά τη μακροχρόνια χρήση σε εξωτερικούς χώρους.

Σύνθεση και Προδιαγραφές Υλικού

Το ενισχυτικό υλικό είναι υαλοβάμβακα χωρίς αλκάλια, που παρέχει μετάδοση φωτός και μηχανικές ιδιότητες. Το σύστημα ρητίνης χρησιμοποιεί μια ανθεκτική στη γήρανση, αντιδραστική ρητίνη επιβραδυντική φλόγας. Κατά την παραγωγή χρησιμοποιείται μια διαδικασία θερμικής ωρίμανσης. Για να διασφαλιστεί η σταθερότητα των διαστάσεων και η μηχανική ακεραιότητα, ο βαθμός σκλήρυνσης κατά την παράδοση είναι τουλάχιστον 88% για πάνελ οροφής και τουλάχιστον 82% για πάνελ τοίχου.

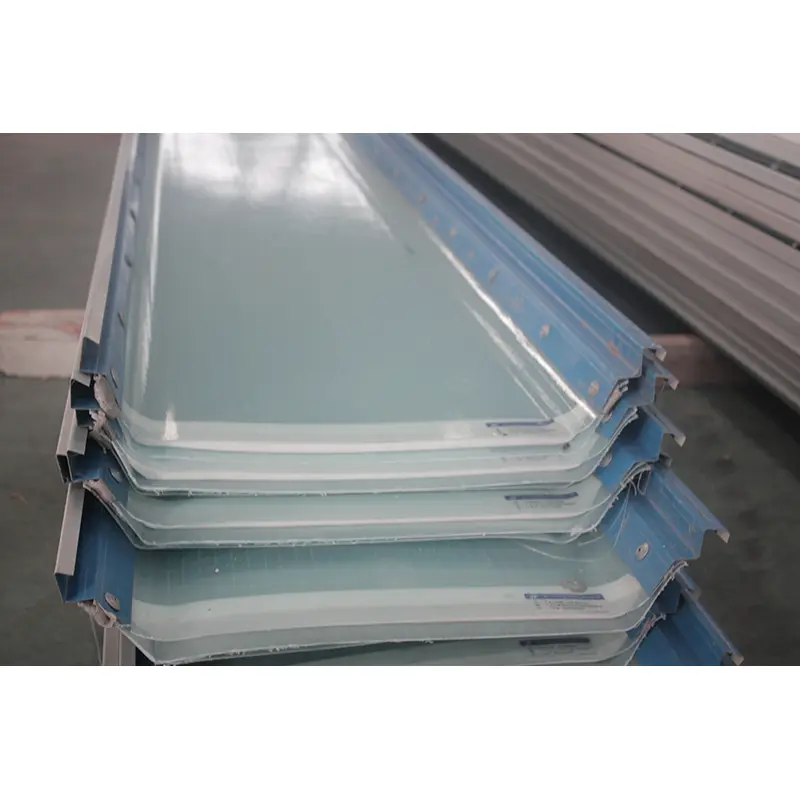

Τα κοινά πάχη για τα πάνελ ημερήσιου φωτισμού FRP περιλαμβάνουν 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm και 3,0 mm. Τα κυματοειδές προφίλ έχουν σχεδιαστεί για να ταιριάζουν με χρωματιστά χαλύβδινα φύλλα στέγης. Τα κοινά μοντέλα περιλαμβάνουν τις σειρές 750, 840, 900, 950 και 1050. Τα μήκη μπορούν να προσαρμοστούν με βάση τις απαιτήσεις του έργου, που συνήθως κυμαίνονται από 6 έως 12 μέτρα. Το τυπικό φινίρισμα είναι διαφανές. χρώματα όπως το γαλακτώδες λευκό, το μπλε και το πράσινο μπορούν να προσαρμοστούν για να προσαρμόσουν τους ρυθμούς μετάδοσης φωτός.

Τα προϊόντα συμμορφώνονται με το εθνικό πρότυπο GB/T 14206-2015, "Glass Fiber Reinforced Polyester Corrugated Sheets". Ο σχεδιασμός και η επιλογή μπορεί να παραπέμπουν στο εθνικό πρότυπο άτλαντα 21CJ103-1, "Εφαρμογή και κατασκευή φύλλων πολυεστέρα ενισχυμένου με ίνες γυαλιού (FRP) (Μέρος Ι): Λωρίδες φωτισμού ημέρας, αερισμός, φεγγίτες εξάτμισης πυρκαγιάς/καπνού και αντιδιαβρωτικά πάνελ.

Επαλήθευση απόδοσης

1. Οπτική απόδοση: Ρυθμός μετάδοσης φωτός 75%–88%

Ο ρυθμός μετάδοσης φωτός είναι ένας βασικός δείκτης της αποτελεσματικότητας του φωτισμού ημέρας. Οι προδιαγραφές του διαγωνισμού απαιτούν συχνά ρυθμό μετάδοσης όχι μικρότερο από 75%. Η πραγματική απόδοση ποικίλλει ανάλογα με το πάχος και το χρώμα. διαφανή πάνελ FRP με πάχη 1,0–1,5 mm μπορούν να επιτύχουν ρυθμούς μετάδοσης 85%–88%. Καθώς το φως περνά μέσα από το πάνελ FRP, διασκορπίζεται για να δημιουργήσει απαλό, διάχυτο φως χωρίς αντανάκλαση ή σκληρά hotspot. Αυτό το χαρακτηριστικό υποστηρίζει ομοιόμορφο φωτισμό εσωτερικών χώρων σε βιομηχανικές εγκαταστάσεις, αποφεύγοντας τα ζητήματα hotspot που μερικές φορές σχετίζονται με φύλλα PC (πολυανθρακικά).

2. Αντοχή στις καιρικές συνθήκες και στη διάβρωση: Διάρκεια ζωής 15–30 ετών

Τα πάνελ ημερήσιου φωτισμού FRP χρησιμοποιούν μια επιφανειακή μεμβράνη ανθεκτική στην υπεριώδη ακτινοβολία ή μια αντιγηραντική επίστρωση γέλης για να αντέχουν την υπεριώδη ακτινοβολία και να μειώνουν το κιτρίνισμα και την υποβάθμιση. Η ανθεκτική στην υπεριώδη ακτινοβολία μεμβράνη συνδέεται με το πάνελ FRP μέσω μιας διαδικασίας συνεξώθησης, η οποία βοηθά στην αποφυγή της αποκόλλησης κατά τη μακροχρόνια χρήση. Το υλικό FRP προσφέρει αντοχή στην όξινη και αλκαλική διάβρωση, καθιστώντας το κατάλληλο για περιβάλλοντα όπως χημικά εργοστάσια και παράκτιες περιοχές. Υπό κανονικές συνθήκες, τα πιστοποιημένα προϊόντα έχουν διάρκεια ζωής 15–30 ετών.

3. Συμβατότητα θερμικής διαστολής με φύλλα χάλυβα με έγχρωμη επίστρωση

Ο συντελεστής θερμικής διαστολής των πάνελ φωτισμού ημέρας FRP είναι κοντά σε αυτόν του χάλυβα. Όταν χρησιμοποιούνται με χρωματιστά φύλλα χάλυβα, διαστέλλονται και συστέλλονται με παρόμοιους ρυθμούς υπό διακυμάνσεις θερμοκρασίας. Αυτό μειώνει τον κίνδυνο διαρροής στα σημεία σύνδεσης που προκαλείται από διαφορική διαστολή. Αυτό το χαρακτηριστικό καθιστά τα πάνελ ημερήσιου φωτισμού FRP μια κοινή επιλογή για λωρίδες φωτισμού οροφής σε βιομηχανικά κτίρια με μεταλλική κατασκευή.

4. Επιβραδυντικότητα φλόγας και μηχανικές ιδιότητες: Δείκτης οξυγόνου ≥ 30%

Τα πάνελ ημερήσιου φωτισμού FRP μπορούν να επιτύχουν βαθμολογία επιβράδυνσης φλόγας Κλάσης Β1 και δείκτη οξυγόνου (OI) τουλάχιστον 30%. Οι μηχανικές ιδιότητες περιλαμβάνουν αντοχή σε εφελκυσμό τουλάχιστον 85 MPa, αντοχή σε κάμψη τουλάχιστον 95 MPa και σκληρότητα Barcol τουλάχιστον 47. Αυτές οι τιμές υποστηρίζουν τη φέρουσα ικανότητα οροφής και τις απαιτήσεις αντοχής στον αέρα.

5. Επικύρωση Εφαρμογής Μηχανικής: Υποστηρίζεται από Εθνικά Πρότυπα Σχέδια Αναφοράς

Το εθνικό πρότυπο σετ σχεδίων αναφοράς 21CJ103-1 παρέχει συστηματική καθοδήγηση σχετικά με την επιλογή προϊόντος και τις λεπτομέρειες εγκατάστασης για πάνελ φωτισμού ημέρας FRP που χρησιμοποιούνται σε ταινίες φωτισμού ημέρας, φεγγίτες αερισμού και φεγγίτες εξάτμισης καπνού φωτιάς. Οι εφαρμογές περιλαμβάνουν στέγες από μεταλλικό προφίλ, στέγες από οπλισμένο σκυρόδεμα και συστήματα τοίχων. Τα έγγραφα δημοπράτησης για βιομηχανικά έργα, όπως το έργο Yantai Lubao Steel Pipe, προσδιορίζουν τη συμμόρφωση με το GB/T 14206-2015, την επιβράδυνση φλόγας κλάσης F1, ποσοστό μετάδοσης φωτός τουλάχιστον 75% και εύρος θερμοκρασίας λειτουργίας από -40°C έως 120°C.

Επισκόπηση βασικών προδιαγραφών

Οι ακόλουθες παράμετροι βασίζονται στην τυπική παραγωγή και στα σχετικά εθνικά πρότυπα. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Τεχνικά Χαρακτηριστικά

1. Διάχυτο φως χωρίς λάμψη.Τα πάνελ FRP διασκορπίζουν το φως μέσω της δομής των ινών γυαλιού, παρέχοντας ομοιόμορφη κατανομή χωρίς hotspot. Αυτό μπορεί να βελτιώσει την οπτική άνεση σε σύγκριση με τα διαφανή φύλλα υπολογιστή.

2. Αντοχή στη διάβρωση.Το υλικό FRP αντιστέκεται στα οξέα, τα αλκάλια και τη γήρανση. Μπορεί να χρησιμοποιηθεί σε διαβρωτικά περιβάλλοντα όπως χημικά εργοστάσια, παράκτιες περιοχές και κτηνοτροφικές εκμεταλλεύσεις.

3. Συμβατότητα θερμικής διαστολής.Ο συντελεστής θερμικής διαστολής είναι κοντά σε αυτόν του χάλυβα. Όταν χρησιμοποιούνται με έγχρωμες οροφές από χάλυβα, τα πάνελ διαστέλλονται και συστέλλονται με παρόμοιους ρυθμούς, μειώνοντας τον κίνδυνο διαρροής στους αρμούς.

4. Επιβραδυντικότητα φλόγας.Ονομαστική κατηγορία Β1 με δείκτη οξυγόνου τουλάχιστον 30%, που πληροί τις κοινές απαιτήσεις πυρασφάλειας για βιομηχανικά κτίρια.

5. Τυποποιημένος σχεδιασμός και επιλογή.Η συμμόρφωση με το GB/T 14206-2015 και την αναφορά σχεδιασμού 21CJ103-1 παρέχει μια βάση για την επιλογή προϊόντος και τις λεπτομέρειες εγκατάστασης.

Θέματα επιλογής και εγκατάστασης

Για λωρίδες φωτισμού οροφής:Επιλέξτε το κυματοειδές προφίλ που ταιριάζει με το παρακείμενο μεταλλικό φύλλο οροφής. Βεβαιωθείτε ότι οι λεπτομέρειες επικάλυψης και στερέωσης ακολουθούν τις οδηγίες στο 21CJ103-1 για διατήρηση της στεγανότητας.

Για διαβρωτικά περιβάλλοντα:Επιβεβαιώστε ότι η σύνθεση ρητίνης και η προστασία επιφάνειας είναι κατάλληλα για τη συγκεκριμένη χημική έκθεση. Σε παράκτιες περιοχές, βεβαιωθείτε ότι οι συνδετήρες και τα σφραγιστικά είναι συμβατά με το υλικό FRP.

Για πυρασφάλεια:Όταν χρησιμοποιείτε πάνελ FRP σε συγκροτήματα οροφής ή τοίχου με διαβάθμιση φωτιάς, βεβαιωθείτε ότι η βαθμολογία επιβράδυνσης φλόγας του πίνακα και η συνολική διάταξη πληρούν τις απαιτήσεις πυραντίστασης του έργου.

Κατά την εγκατάσταση:Αποφύγετε την υπερβολική κάμψη ή συστροφή των πάνελ. Χρησιμοποιήστε κατάλληλα εργαλεία κοπής και στεγανωτικό στις αρθρώσεις. Ακολουθήστε τις συστάσεις του κατασκευαστή για την απόσταση των συνδετήρων και την απόσταση των άκρων για να αποφύγετε ρωγμές και διαρροές.

Σενάρια εφαρμογής

1.Λωρίδες φωτισμού οροφής μεγάλης επιφάνειας για βιομηχανικές εγκαταστάσεις και αποθήκες logistics, συμβατές με έγχρωμες οροφές από χάλυβα.

2.Εγκαταστάσεις που απαιτούν φυσικό φωτισμό, όπως γεωργικά θερμοκήπια, φυτώρια λουλουδιών και χώροι υδατοκαλλιέργειας.

3.Στέγες για δημόσια κτίρια, συμπεριλαμβανομένων αθλητικών χώρων, μεγάλων σούπερ μάρκετ και αγορών.

4.Συστήματα φακέλων φωτισμού ημέρας για διαβρωτικά περιβάλλοντα, όπως χημικά εργοστάσια και παράκτια κτίρια.

Συχνές Ερωτήσεις

1. Πώς συγκρίνεται το FRP με το πολυανθρακικό (PC) για πάνελ φωτισμού ημέρας;

Τα πάνελ FRP παράγουν συνήθως πιο απαλό, διάχυτο φως λόγω της ενίσχυσης με ίνες γυαλιού, ενώ τα φύλλα PC τείνουν να έχουν υψηλότερη άμεση μετάδοση φωτός και μπορεί να δημιουργήσουν hotspot. Το FRP έχει επίσης συντελεστή θερμικής διαστολής πιο κοντά στον χάλυβα, καθιστώντας το πιο συμβατό με μεταλλικές στέγες. Ο υπολογιστής μπορεί να είναι ελαφρύτερος και πιο ανθεκτικός στην κρούση, αλλά το FRP προτιμάται συχνά σε διαβρωτικά βιομηχανικά περιβάλλοντα.

2. Ποια είναι η συνιστώμενη απόσταση επικάλυψης και στερέωσης για κυματοειδείς πίνακες FRP;

Η επικάλυψη και η απόσταση των συνδετήρων πρέπει να ακολουθούν την αναφορά σχεδιασμού 21CJ103-1 και τις απαιτήσεις μεταλλικού προφίλ οροφής. Ως γενικός οδηγός, οι τελικοί γύροι πρέπει να είναι τουλάχιστον 150–200 mm και οι πλευρικοί γύροι πρέπει να ταιριάζουν με τη συνιστώμενη επικάλυψη του προφίλ. Η απόσταση των συνδετήρων είναι συνήθως 300–500 mm, αλλά θα πρέπει να χρησιμοποιούνται υπολογισμοί φορτίου ανέμου για συγκεκριμένο έργο.

3. Μπορούν τα πάνελ φωτισμού ημέρας FRP να χρησιμοποιηθούν για φεγγίτες εξάτμισης καπνού πυρκαγιάς;

Τα πάνελ FRP με κατάλληλη επιβράδυνση φλόγας (Κλάση B1, δείκτης οξυγόνου ≥30%) μπορούν να χρησιμοποιηθούν σε συστήματα φεγγίτη καυσαερίων φωτιάς/καπνού όταν σχεδιάζονται και εγκαθίστανται σύμφωνα με τα σχετικά πρότυπα και τις προδιαγραφές του έργου. Το συνολικό συγκρότημα φεγγίτη πρέπει να πληροί την απαιτούμενη απόδοση πυρκαγιάς.

4. Πώς πρέπει να αποθηκεύονται τα πάνελ FRP επί τόπου;

Αποθηκεύστε τα πάνελ επίπεδα σε ξηρό, καλυμμένο χώρο, μακριά από το άμεσο ηλιακό φως και πηγές θερμότητας. Αποφύγετε τη στοίβαξη υπερβολικού βάρους πάνω από πάνελ. Προστατέψτε την επιφάνεια από γρατζουνιές και χημικά. Εάν αποθηκεύεται προσωρινά σε εξωτερικό χώρο, καλύψτε με ένα αδιαφανές, αναπνεύσιμο υλικό.

5. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Καταχωρίστε τον τύπο προφίλ, το πάχος, το μήκος, το χρώμα, την απαίτηση μετάδοσης φωτός και εάν τα πάνελ προορίζονται για τοποθέτηση σε στέγες ή τοίχους. Προσδιορίστε επίσης την τοποθεσία του έργου και τυχόν ειδικές περιβαλλοντικές συνθήκες (π.χ. έκθεση σε χημικά, παράκτια). Αυτό βοηθά την ομάδα μας να προτείνει το κατάλληλο σύστημα ρητίνης και προστασία επιφάνειας.
