Κρυφό Κλιπ στερέωσης

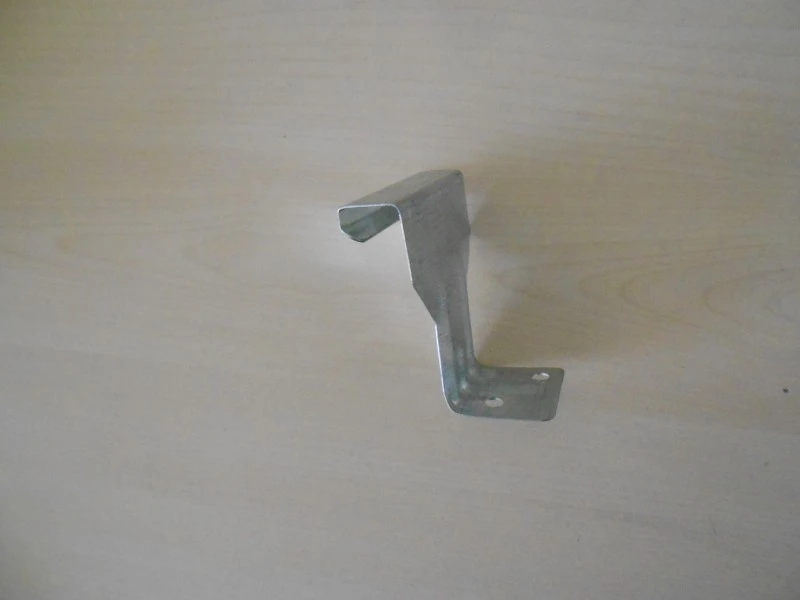

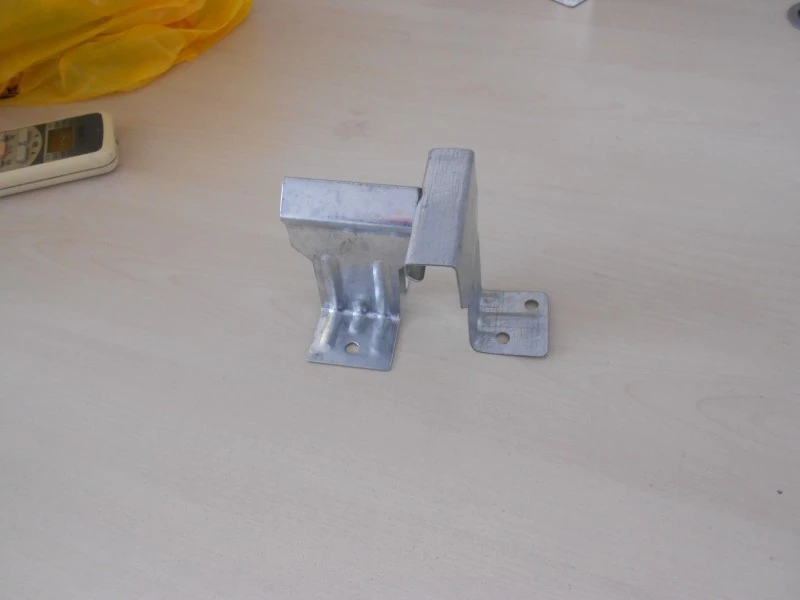

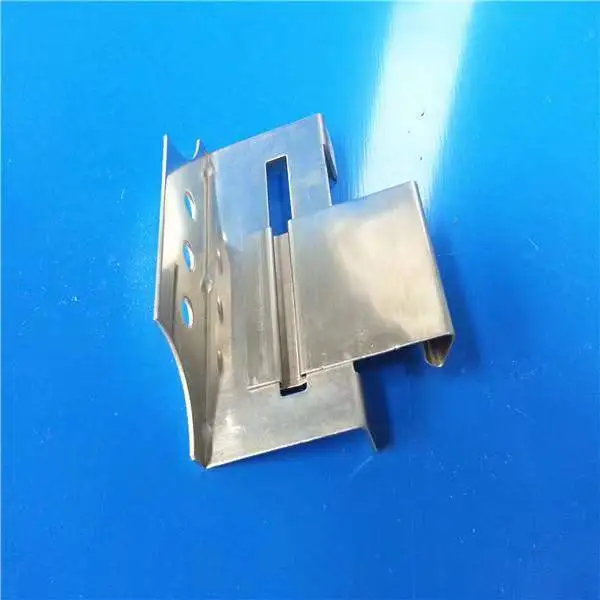

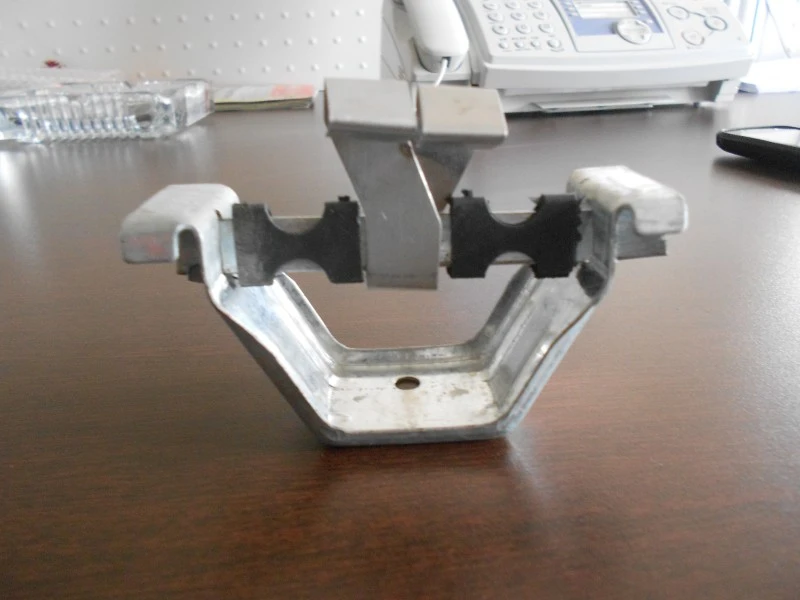

Οι κρυφοί συνδετήρες με κλιπ παρέχουν μια κρυφή σύνδεση μεταξύ των πάνελ του κτιρίου και της δομής στήριξης. Το κλιπ εμπλέκεται με μια νεύρωση βάσης στερεωμένη στην τεγίδα ή στη βάση, συγκρατώντας το πλαίσιο χωρίς βίδες στην επιφάνεια του πίνακα. Αυτή η προσέγγιση διατηρεί όλους τους συνδετήρες μέσα στις ραφές του πάνελ, δίνοντας ένα καθαρό εξωτερικό και αφαιρώντας τις διαδρομές διαρροής που σχετίζονται με εκτεθειμένες βίδες και στεγανωτικό. Η SENBO παρέχει αυτά τα κλιπ με διαστασιολογικούς ελέγχους για το βάθος της σχισμής, το μήκος των ποδιών και το πάχος του υλικού, και η διαδικασία παραγωγής περιλαμβάνει περιοδικές δοκιμές της αντοχής εμπλοκής.

Υλικά και Κατασκευή

Τα κλιπ είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304 στάνταρ, με 430 και 201 διαθέσιμα για συγκεκριμένους προϋπολογισμούς. Ο χάλυβας Q235B με γαλβανισμό εν θερμώ χρησιμοποιείται για βαρύτερα δομικά κλιπ. Τα κλιπ από ανοξείδωτο χάλυβα παράγονται με ψυχρή πίεση ή σφράγιση από υλικό ταινίας. Τα κλιπ Q235B κατασκευάζονται συνήθως από πλάκα θερμής έλασης με ελάχιστο πάχος 5 mm και σχηματίζονται με υδραυλική ψυχρή πίεση για τη διατήρηση της αντοχής και της ακρίβειας διαστάσεων.

Διαστάσεις και ταξινόμηση

Το εσωτερικό ύψος του κλιπ καθορίζεται από το βάθος της θυρίδας του πίνακα. Τα κοινά εσωτερικά ύψη κυμαίνονται από 2,6 mm έως 10 mm, με μήκος ποδιού 7,5 mm και πάχος υλικού από 0,5 mm έως 1,5 mm για ανοξείδωτο χάλυβα. Η διάμετρος του μπουλονιού είναι 12 mm με βαθμό αντοχής τουλάχιστον 8,8. Τα κλιπ ταξινομούνται ανάλογα με την εφαρμογή σε κλιπ πάνελ τοίχου, κλιπ πάνελ οροφής και κλιπ πάνελ δαπέδου. Ανά υλικό, χωρίζονται σε κλιπ από ανοξείδωτο χάλυβα και κλιπ από γαλβανισμένο εν θερμώ.

Τεχνικές Προδιαγραφές

Επαλήθευση απόδοσης

1. Μηχανική Συμπεριφορά

Οι μηχανικές απαιτήσεις για τα κρυφά κλιπ βασίζονται στο GB 15831 και στα σχετικά βιομηχανικά πρότυπα. Οι δοκιμές αντίστασης ολίσθησης απαιτούν μετατόπιση όχι μεγαλύτερη από 7,0 mm σε φορτίο 7,0 kN και όχι περισσότερο από 0,5 mm σε 10,0 kN. Το κλιπ δεν πρέπει να χαλάσει στα 25,0 kN. Η στρεπτική ακαμψία απαιτεί γωνία όχι μεγαλύτερη από 4 μοίρες κάτω από 900 N·m ροπής. Τα ατσάλινα κλιπ ψυχρής έκθλιψης που έχουν δοκιμαστεί από τη SENBO πληρούν αυτά τα όρια.

2. Αντοχή στη διάβρωση

304 κλιπ από ανοξείδωτο χάλυβα έχουν υποβληθεί σε δοκιμή ψεκασμού αλατιού και παρουσιάζουν κατάλληλη αντοχή στη διάβρωση για έκθεση σε εξωτερικούς χώρους. Τα γαλβανισμένα εν θερμώ κλιπ Q235B διαθέτουν ελάχιστη επίστρωση ψευδαργύρου 150 g/m² ανά πλευρά, η οποία παρέχει μακροχρόνια προστασία σε κανονικές ατμοσφαιρικές συνθήκες. Η επιλογή υλικού πρέπει να ταιριάζει με το περιβάλλον του έργου.

3. Εφαρμογές στέγης

Σε όρθιες οροφές ραφής, τα κρυφά κλιπ συγκρατούν τα πάνελ στα στηρίγματα στήριξης χωρίς επιφανειακές διεισδύσεις. Αυτό επιτρέπει στα πάνελ οροφής να κινούνται με θερμική διαστολή και συστολή ενώ παραμένουν στερεωμένα στα κλιπ. Το αποτέλεσμα είναι μια επιφάνεια οροφής χωρίς εκτεθειμένες τρύπες για βίδες, η οποία μειώνει την πιθανότητα εισόδου νερού και βελτιώνει τη μακροχρόνια στεγανοποίηση. Η μέθοδος κρυφού κλιπ χρησιμοποιείται σε συστήματα όρθιας ραφής 360° για βιομηχανικές στέγες μεγάλου ανοίγματος.

4. Τοποθέτηση πάνελ τοίχου

Για πάνελ τοίχου, οι κρυφοί συνδετήρες με κλιπ επιτρέπουν την εγκατάσταση χωρίς καρφιά, διατηρώντας την επιφάνεια του πάνελ καθαρή. Στα συγκροτήματα επένδυσης παραθύρων, η κρυφή σύνδεση καλύπτει τα κομμένα άκρα των πάνελ με επίστρωση χρώματος, προστατεύοντάς τα από την άμεση επαφή με τη βροχή και μειώνοντας τον κίνδυνο σκουριάς στις άκρες. Αυτή η μέθοδος εγκατάστασης πληροί τις απαιτήσεις αρχιτεκτονικής εμφάνισης.

Χαρακτηριστικά Προϊόντος

• Κρυφή σύνδεση:Οι συνδετήρες παραμένουν μέσα στη ραφή του πάνελ, δίνοντας ένα καθαρό εξωτερικό χωρίς εκτεθειμένες βίδες.
• Χωρίς διεισδύσεις πάνελ:Καθώς οι βίδες δεν περνούν μέσα από το πάνελ, μειώνεται ο κίνδυνος διαρροών και διάβρωσης στις οπές.
• Επιλογές υλικών:304 από ανοξείδωτο χάλυβα για υψηλή αντοχή στη διάβρωση. γαλβανισμένο εν θερμώ Q235B για βαριά δομική χρήση.
• Ευελιξία διαστάσεων:Τα εσωτερικά ύψη από 2,6 mm έως 10 mm επιτρέπουν την αντιστοίχιση με διαφορετικά βάθη σχισμών πάνελ.
• Δοκιμασμένη απόδοση:Η αντίσταση ολίσθησης, η δομική ακεραιότητα και η στρεπτική ακαμψία επαληθεύονται σε τυπικά όρια.

Τυπικές Εφαρμογές

• Κρυφές συνδέσεις για συστήματα μεταλλικής στέγης με όρθια ραφή.
• Κρυφοί συνδετήρες για μεταλλικά πάνελ τοίχων και ορισμένα συστήματα ξυλείας.
• Εγκατάσταση με σφιχτές ραφές για δάπεδα εξωτερικού χώρου, συμπεριλαμβανομένου επεξεργασμένου ξύλου και σύνθετου ξύλου-πλαστικού.
• Κρυφά κλιπ που αναβοσβήνουν για χρωματιστά περίβλημα από χάλυβα.

Σημειώσεις εγκατάστασης και χειρισμού

• Βεβαιωθείτε ότι το εσωτερικό ύψος του κλιπ ταιριάζει με το βάθος της υποδοχής του πίνακα πριν την παραγγελία.
• Χρησιμοποιήστε τις καθορισμένες τιμές ποιότητας μπουλονιού και ροπής κατά την εγκατάσταση. Το υπερβολικό σφίξιμο μπορεί να βλάψει το κλιπ ή το πάνελ.
• Για κλιπ από ανοξείδωτο χάλυβα, αποφύγετε την επαφή με εργαλεία από ανθρακούχο χάλυβα που μπορεί να αφήσουν υπολείμματα σιδήρου και να προκαλέσουν επιφανειακή σκουριά.
• Αποθηκεύστε τα κλιπ σε ξηρό χώρο. Τα γαλβανισμένα κλιπ πρέπει να φυλάσσονται μακριά από όξινα ή αλκαλικά υλικά που θα μπορούσαν να καταστρέψουν την επίστρωση ψευδαργύρου.
• Επιθεωρήστε την εμπλοκή του κλιπ μετά την εγκατάσταση. Το πάνελ πρέπει να κάθεται σταθερά χωρίς κίνηση κάθετη στη ραφή.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Οι προμηθευτές θα πρέπει να παρέχουν πιστοποιητικά υλικού για ανοξείδωτο ή γαλβανισμένο χάλυβα. Οι αναφορές δοκιμών για την αντίσταση ολίσθησης, τη δομική ακεραιότητα και τη στρεπτική ακαμψία θα πρέπει να είναι διαθέσιμες εάν απαιτείται από το έργο. Οι επιτόπιοι έλεγχοι παραλαβής θα πρέπει να επαληθεύουν τις διαστάσεις, την ποιότητα του υλικού και την κατάσταση της επιφάνειας. Για μεγάλες παραγγελίες, τα δείγματα κλιπ μπορούν να δοκιμαστούν για να επιβεβαιωθεί η δέσμευση με το πραγματικό προφίλ του πίνακα.

Θέματα Επιλογής

• Επιβεβαιώστε τις διαστάσεις της υποδοχής του πίνακα και επιλέξτε το αντίστοιχο εσωτερικό ύψος του κλιπ.
• Επιλέξτε το υλικό κλιπ με βάση το περιβάλλον διάβρωσης και το δομικό φορτίο.
• Για εφαρμογές στέγης, βεβαιωθείτε ότι η απόσταση των κλιπ πληροί τις σχεδιαστικές απαιτήσεις ανύψωσης ανέμου.
• Ελέγξτε ότι η ποιότητα και το μέγεθος του μπουλονιού είναι συμβατά με τη δομή στήριξης.
• Για κλιπ από ανοξείδωτο χάλυβα, ζητήστε δεδομένα δοκιμής ψεκασμού αλατιού εάν το κτίριο βρίσκεται κοντά στην ακτή ή σε βιομηχανική ζώνη.

Συχνές Ερωτήσεις

Πώς μπορώ να επιλέξω το σωστό ύψος κλιπ;

Το εσωτερικό ύψος του κλιπ πρέπει να ταιριάζει με το βάθος της σχισμής του πίνακα που χρησιμοποιείται. Μετρήστε την υποδοχή του πάνελ ή ανατρέξτε στις προδιαγραφές του κατασκευαστή του πάνελ. Ένα κλιπ που είναι πολύ ψηλό θα αποτρέψει την πλήρη εμπλοκή, ενώ ένα πολύ κοντό μπορεί να επιτρέψει την κίνηση ή την απεμπλοκή.

Μπορούν να χρησιμοποιηθούν κρυφά κλιπ με όλα τα υλικά πάνελ;

Τα κρυφά κλιπ είναι σχεδιασμένα για πάνελ με συμβατή σχισμή ή προφίλ ραφής. Τα μεταλλικά πάνελ με όρθιες ραφές ή συμπλεκόμενες άκρες λειτουργούν καλά. Ορισμένα πάνελ με βάση το ξύλο μπορούν επίσης να χρησιμοποιήσουν κρυφά κλιπ εάν η υποδοχή έχει υποστεί σωστή επεξεργασία. Πάντα να επιβεβαιώνετε τη συμβατότητα και με τους προμηθευτές του πίνακα και των κλιπ.

Ποια είναι η διαφορά μεταξύ των κλιπ από ανοξείδωτο χάλυβα και γαλβανισμένου χάλυβα;

Τα κλιπ από ανοξείδωτο χάλυβα, ιδιαίτερα ποιότητας 304, προσφέρουν καλύτερη αντοχή στη διάβρωση και προτιμώνται για παράκτια ή υγρά περιβάλλοντα. Τα κλιπ από γαλβανισμένο χάλυβα είναι ισχυρότερα και χρησιμοποιούνται συχνά για βαριές δομικές συνδέσεις, αλλά η επίστρωση ψευδαργύρου μπορεί να μην διαρκεί τόσο πολύ σε επιθετικές ατμόσφαιρες. Η επιλογή εξαρτάται από την περιβαλλοντική έκθεση και τις απαιτήσεις φορτίου του έργου.

Τα κρυφά κλιπ είναι κατάλληλα για περιοχές με δυνατό άνεμο;

Ναι, τα κρυφά κλιπ χρησιμοποιούνται σε περιοχές με ισχυρό άνεμο, ειδικά σε συστήματα οροφής όρθιας ραφής. Τα κλιπ πρέπει να είναι τοποθετημένα σύμφωνα με το σχεδιασμένο φορτίο ανέμου και το υλικό και το πάχος του κλιπ πρέπει να είναι επαρκή. Για το συγκεκριμένο έργο θα πρέπει να γίνονται υπολογισμοί ανύψωσης ανέμου.
