Επεξεργασμένη υπό πίεση Στέγη

Οι μπατονέτες στέγης με επεξεργασία με πίεση από χαλύβδινες λωρίδες χρησιμεύουν ως πλαίσιο στήριξης για πλακάκια σε επικλινείς στέγες. Σχηματίζονται με διαμόρφωση κρύου κυλίνδρου και προορίζονται για την αντικατάσταση των ξύλινων σανίδων, οι οποίες μπορεί να σαπίσουν, να προσελκύσουν έντομα ή να χάσουν τη δύναμή τους με την πάροδο του χρόνου. Η SENBO τηρεί εισερχόμενα αρχεία επιθεώρησης για το πάχος της λωρίδας και τη μάζα επικάλυψης και οι γραμμές διαμόρφωσης κυλίνδρων ελέγχονται τακτικά για την ακρίβεια του προφίλ. Οι μπάρες κόβονται στο απαιτούμενο μήκος πριν από την παράδοση.

Υλικά και Σχετικά Πρότυπα

Η κύρια πρώτη ύλη είναι η ταινία χάλυβα επικαλυμμένη με κράμα Al-Zn σε βαθμό G550 με επίστρωση AZ150. Η επίστρωση περιέχει περίπου 55% αλουμίνιο και 43,5% ψευδάργυρο κατά βάρος, γεγονός που παρέχει καλύτερη προστασία από τη διάβρωση από τη συνηθισμένη γαλβανισμένη ταινία. Ο χάλυβας πρέπει να παρουσιάζει αντοχή σε εφελκυσμό τουλάχιστον 370 MPa, αντοχή διαρροής τουλάχιστον 265 MPa και επιμήκυνση μετά από θραύση τουλάχιστον 26%. Η δοκιμή ψεκασμού αλατιού ακολουθεί το GB/T 10125-2012, ενώ η δοκιμή εφελκυσμού ακολουθεί το GB/T 228.1-2010. Ελάχιστο ονομαστικό πάχος 0,8 mm ισχύει για μεταλλικά πλακίδια σε κεκλιμένες εργασίες στέγης.

Διαθέσιμα σχήματα και μεγέθη

• Γωνιακό τμήμα, για παράδειγμα L30×4 mm, που χρησιμοποιείται σε απότομες πλαγιές ή όπου οι απαιτήσεις φορτίου είναι υψηλές.
• Επίπεδη ράβδος, συνήθως 25×5 mm.

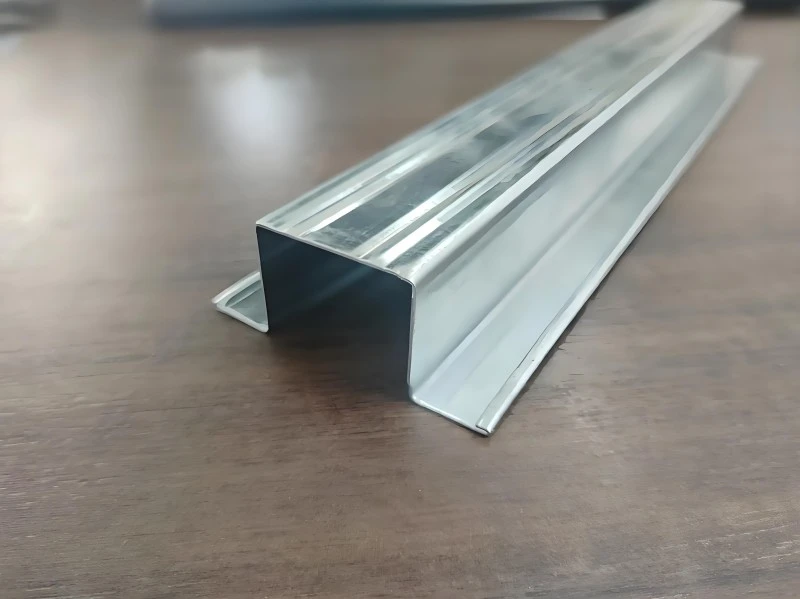

• Προφίλ ωμέγα, σχηματισμένο από λωρίδα επικαλυμμένη με Al-Zn και στερεωμένο με ειδικά κατασκευασμένα στηρίγματα και κλιπ.

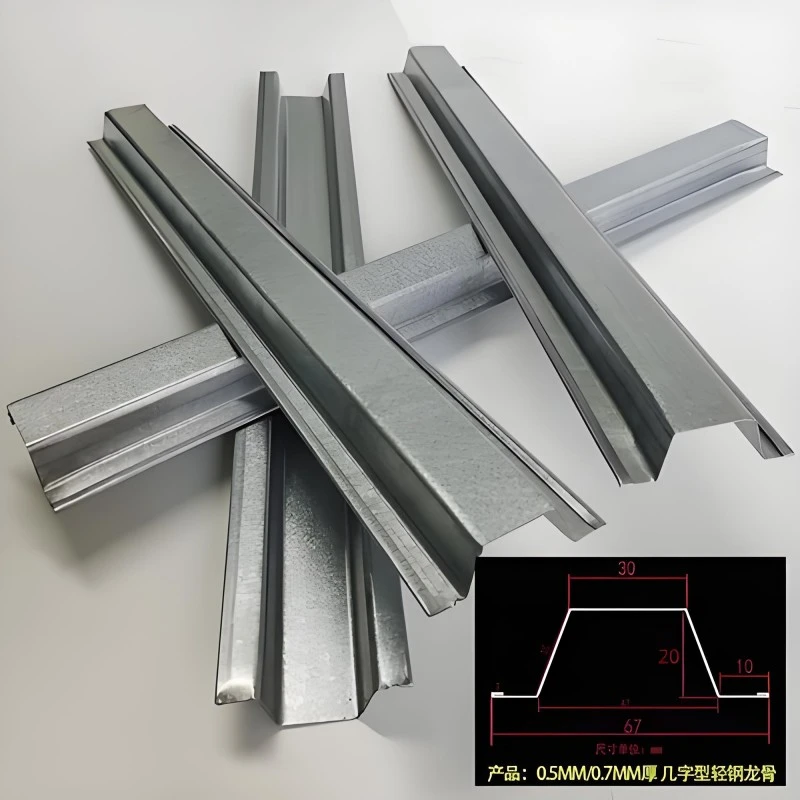

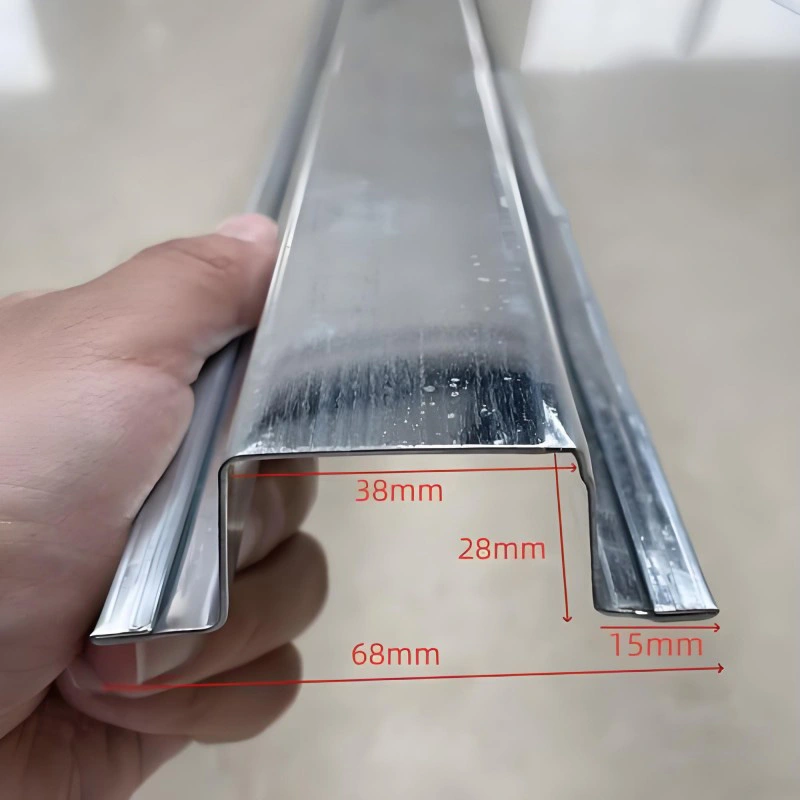

• Κανάλι καπέλου, κατάλληλο για ελαφριές επικαλύψεις όπως μεταλλικά πλακάκια με επίστρωση πέτρας.

Τα τυπικά κομμάτια έχουν μήκος 3 m έως 4 m, αλλά μπορούν να παραδοθούν μεγαλύτερα μήκη κατόπιν αιτήματος. Στέγη Επεξεργασμένη με Πίεση Η απόσταση των σανίδων ακολουθεί το αποτελεσματικό κάλυμμα του πλακιδίου και συνήθως πέφτει μεταξύ 300 mm και 370 mm. Η επίστρωση που εφαρμόζεται έχει πάχος τουλάχιστον 85 μm. Μπορούν να προστεθούν χρωματιστά φινιρίσματα από πολυεστέρα ή PVDF εάν το σχέδιο απαιτεί συγκεκριμένη εμφάνιση.

Πίνακας βασικών δεδομένων

Στοιχεία από Ολοκληρωμένες Στέγες

Συμπεριφορά φορτίου σε απότομες πλαγιές

Το σύστημα μπατονέτας δοκιμάστηκε σε ένα έργο με κλίση οροφής μεταξύ 45° και 60°. Στη νέα πανεπιστημιούπολη του ανώτερου γυμνασίου της κομητείας Minquan, γαλβανισμένες γωνιακές μπάρες L30×4 mm τοποθετήθηκαν σε κέντρα 340 mm κάτω από πυροσυσσωματωμένα πλακίδια 300×400 mm. Οι δυνάμεις του ανέμου περνούν μέσα από τα πλακίδια στις ράβδους με δεσμούς χάλκινου σύρματος και κονίαμα, στη συνέχεια στο κύριο πλαίσιο μέσω αντίθετων μπαταριών συγκολλημένων σε ενσωματωμένες πλάκες. Οι δοκιμές έλξης επιβεβαίωσαν ότι το συγκρότημα ανταποκρίθηκε στο σχεδιαστικό φορτίο ανέμου. Οι ράβδοι από χάλυβα με επίστρωση G550 Al-Zn χρησιμοποιούνται επίσης σε μεγάλες στέγες, όπως τερματικούς σταθμούς αεροδρομίων και στάδια, όπου απαιτείται μακροχρόνια ακαμψία και ανθεκτικότητα επίστρωσης.

Απόδοση διάβρωσης

Η δοκιμή ψεκασμού αλατιού σε μπατονέτες με επίστρωση AZ150 δείχνει αξιοσημείωτη βελτίωση σε σχέση με τη συνηθισμένη γαλβανισμένη ταινία. Ο συνδυασμός αλουμινίου και ψευδαργύρου στην επίστρωση παρέχει θυσιαστική προστασία και επιβραδύνει τον ερπυσμό της σκουριάς στις κομμένες άκρες. Το ελάχιστο οργανικό φινίρισμα 85 μm προσθέτει ένα επιπλέον εμπόδιο σε υγρούς χώρους στέγης.

Αντίσταση στη Βιολογική Επίθεση

Τα ξυλεία σε ζεστά, υγρά κλίματα μπορεί να καταστραφούν από τερμίτες και μυκητιακή αποσύνθεση. Οι χαλύβδινες μπάρες δεν υποστηρίζουν τη δραστηριότητα των εντόμων και δεν απορροφούν υγρασία. Αυτή η ιδιότητα τα καθιστά κατάλληλα για νότιες παράκτιες περιοχές και περιοχές με υψηλή πίεση τερμιτών. Τα αρχεία από μεγάλα δημόσια κτίρια δείχνουν ότι οι ράβδοι χάλυβα Al-Zn παραμένουν σε λειτουργία για περισσότερα από 30 χρόνια χωρίς αντικατάσταση.

Μέθοδος κατασκευής απότομης στέγης

Στο έργο Minquan, η συνολική επιφάνεια δαπέδου έφτασε τα 255.000 m² και η κλίση της οροφής κυμαινόταν από 45° έως 60°. Η ακολουθία κατασκευής ξεκίνησε με ισοπέδωση με αντίβαρα, ακολούθησε στερέωση μπατονέτας, στη συνέχεια πήξη πλακιδίων με δέσιμο σύρματος χαλκού διπλού κλώνου και συγκόλληση πολυμερούς κονιάματος. Αυτή η προσέγγιση εμπόδισε τα κεραμίδια να γλιστρούν στην απότομη επιφάνεια και διατήρησε την οροφή στεγανή. Η ίδια ακολουθία μπορεί να προσαρμοστεί και σε άλλα κτίρια με απότομη κλίση.

Αξιοσημείωτα χαρακτηριστικά

• Η αντοχή και η ακαμψία είναι συνεπείς σε όλο το μήκος, σε αντίθεση με την ξυλεία που μπορεί να ποικίλλει ανάλογα με τους κόκκους και τους κόμπους.
• Η μεταλλική επίστρωση και το προαιρετικό βαμμένο φινίρισμα προσφέρουν μακροχρόνια προστασία σε υγρό ή παράκτιο αέρα.
• Η κοπή και η στερέωση γίνονται γρήγορα. Τα προ-κομμένα μήκη μειώνουν την επιτόπια εργασία και τη σπατάλη.
• Οι χαλύβδινες μπάρες είναι πλήρως ανακυκλώσιμες και αποφεύγουν την ανάγκη για χημικά συντηρητικά ξύλου.
• Αρκετές διατομές παράγονται για να ταιριάζουν σε πηλό, σκυρόδεμα, μέταλλο και πλακίδια επικαλυμμένα με πέτρα.

Πού χρησιμοποιείται το προϊόν

• Κεκλιμένες στέγες σε σπίτια, κλαμπ και χαμηλά διαμερίσματα.
• Δημόσιες στέγες μεγάλης κλίμακας, όπως τερματικά, αθλητικές αίθουσες και εκθεσιακά κτίρια.
• Απότομες στέγες από 45° και πάνω και θέσεις με υψηλή αναρρόφηση ανέμου.
• Κτίρια σε υγρές ή ενεργές από τερμίτες περιοχές όπου η ξυλεία δεν είναι κατάλληλη.
• Στερέωση πλακιδίων σε στέγες με ατσάλι.

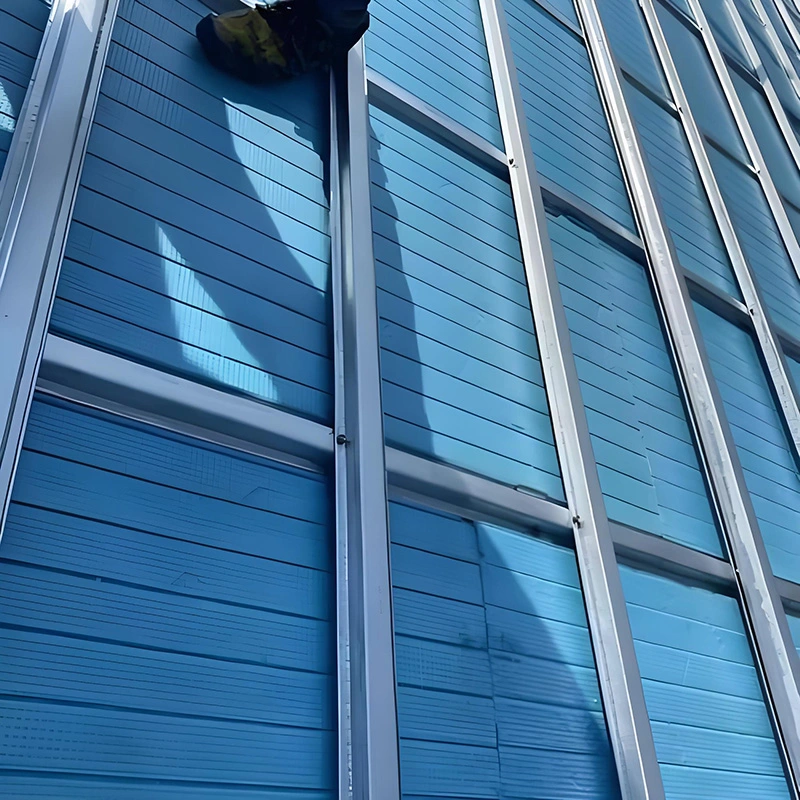

Καθοδήγηση τοποθεσίας

• Πριν στερεώσετε τις μπάρες, ελέγξτε το επίπεδο της οροφής για επίπεδο. Χρησιμοποιήστε αντίθετα για να διορθώσετε το ανώμαλο υπόστρωμα.
• Στερεώστε τις μπάρες με το στήριγμα ή το κλιπ που έχει καθοριστεί για το προφίλ. Αποφύγετε την υπερβολική σύσφιξη, η οποία μπορεί να παραμορφώσει το τμήμα.
• Ευθυγραμμίστε κάθε μάθημα με μια γραμμή συμβολοσειράς. Τα μικρά σφάλματα πολλαπλασιάζονται σε όλη την κλίση και επηρεάζουν την κάλυψη των πλακιδίων.
• Επεξεργαστείτε τα κομμένα άκρα με μια πλούσια σε ψευδάργυρο ή συμβατή βαφή επαφής για να αποκαταστήσετε την αντιδιαβρωτική προστασία.
• Για απότομες πλαγιές, στερεώστε τα πλακάκια με σύρμα ή κόλλα όπως φαίνεται στο εγκεκριμένο σχέδιο.

Ερωτήματα που τέθηκαν από εργολάβους

Πώς συγκρίνεται η διάρκεια ζωής της μεταλλικής σανίδας με την επεξεργασμένη ξυλεία;

Η επεξεργασμένη ξυλεία μπορεί να διαρκέσει πολλά χρόνια, αλλά η απόδοσή της εξαρτάται από τη διατήρηση και την έκθεση στο συντηρητικό. Οι ατσάλινες ράβδους με επίστρωση AZ150 δεν σαπίζουν ούτε χωρίζονται και δεν επηρεάζονται από τους τερμίτες. Σε παράκτιες τοποθεσίες ή περιοχές με υψηλή υγρασία, ο χάλυβας είναι συχνά η πιο προβλέψιμη επιλογή.

Ποιο σχήμα ράβδου είναι κατάλληλο για ένα συγκεκριμένο πλακίδιο;

Ο οδηγός εγκατάστασης του κατασκευαστή πλακιδίων αναφέρει κανονικά το απαιτούμενο τμήμα και την απόσταση της ράχης. Τα γωνιακά και τα επίπεδα τμήματα είναι κοινά κάτω από βαριά πηλό ή τσιμεντένια πλακάκια. Τα προφίλ ωμέγα και καπέλων είναι ελαφρύτερα και χρησιμοποιούνται συχνά με μεταλλικά ή σύνθετα πλακάκια. Επιβεβαιώστε τη συμβατότητα πριν την παραγγελία.

Μπορούν οι μπάρες να χρησιμοποιηθούν με φωτοβολταϊκά πλακάκια στέγης;

Τα φωτοβολταϊκά πλακίδια έχουν συγκεκριμένες απαιτήσεις τοποθέτησης και φορτίου. Το προφίλ της σανίδας και η απόσταση πρέπει να ελέγχονται σύμφωνα με τις οδηγίες του κατασκευαστή των φωτοβολταϊκών πλακιδίων. Μπορεί να χρειαστούν πρόσθετα στερέωση ή ενισχυμένες μπάρες για τη μεταφορά του επιπλέον βάρους και του φορτίου ανέμου.

Ποιο βάρος επίστρωσης είναι καλύτερο για ένα παραθαλάσσιο έργο;

Το AZ150 είναι συνήθως το ελάχιστο για θαλάσσια έκθεση. Σε πολύ επιθετικό αέρα γεμάτο με αλάτι, μπορεί να απαιτείται βαρύτερη επίστρωση ή ανοξείδωτος χάλυβας. Η κατηγορία ατμοσφαιρικής διαβρωτικότητας θα πρέπει να καθοριστεί πρώτα και στη συνέχεια να αντιστοιχιστεί με τις διαθέσιμες επιλογές επίστρωσης.

Ποιότητα και Τεκμηρίωση

Πριν από την έναρξη της παραγωγής, το πιστοποιητικό χαλύβδινων ταινιών αναθεωρείται για την ποιότητα, τη μάζα επίστρωσης και τις μηχανικές ιδιότητες. Έλεγχοι διαστάσεων κατά τη διαμόρφωση του πάχους του καλύμματος, του βάθους του προφίλ και της ευθύτητας. Για μεγαλύτερα συμβόλαια, τα δείγματα μπορούν να σταλούν για ανεξάρτητο ψεκασμό αλατιού ή δοκιμή εφελκυσμού. Η επιθεώρηση παράδοσης θα πρέπει να επιβεβαιώσει το μήκος, το προφίλ και την απουσία ζημιάς στην επίστρωση.

Στοιχεία προς επιβεβαίωση πριν από την παραγγελία

• Κλίση οροφής και σχεδιασμός φορτίο ανέμου, για επιλογή της σωστής διατομής και πάχους.
• Τύπος πλακιδίων και απαιτούμενη απόσταση πλάκας, όπως δίνεται από τον κατασκευαστή πλακιδίων.
• Κατηγορία διάβρωσης του χώρου, που ελέγχει την επιλογή επίστρωσης.
• Μέθοδος σύνδεσης με τη δομή της κύριας οροφής, συμπεριλαμβανομένων των λεπτομέρειας της μπάρας ή του βραχίονα.
• Όρια μήκους μεταφοράς, τα οποία μπορεί να επηρεάσουν εάν οι μπάρες παρέχονται σε μεγάλα ή τυπικά μήκη.
