Χάρτινα Πάνελ Καθαριότητας Κυψέλης

Τα Paper Honeycomb Cleanroom Panels είναι ελαφριά σύνθετα πάνελ σχεδιασμένα για περιβλήματα ελεγχόμενου περιβάλλοντος.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ για έργα καθαρού δωματίου που δίνουν προτεραιότητα σε μειωμένο δομικό φορτίο και περιβαλλοντική απόδοση.

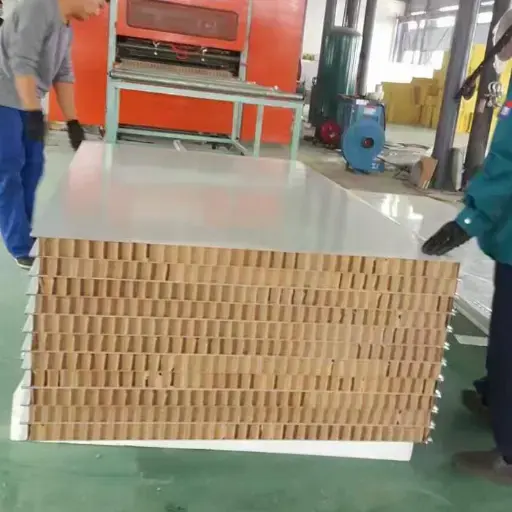

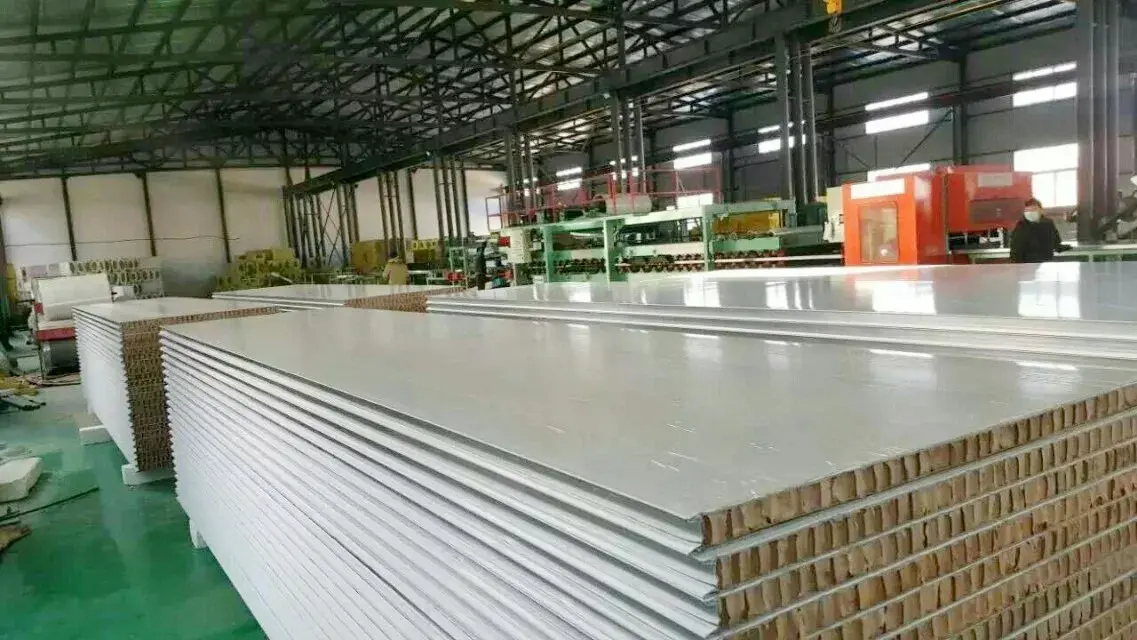

Το πάνελ χρησιμοποιεί μια σύνθετη δομή σάντουιτς. Οι επιφάνειες είναι κατασκευασμένες από χάλυβα με έγχρωμη επίστρωση, γαλβανισμένο χάλυβα ή ανοξείδωτο χάλυβα με πάχος 0,3–1,0 mm, προσαρμόσιμο στις απαιτήσεις του έργου. Ο πυρήνας είναι επιβραδυντικό της φλόγας χάρτινη κηρήθρα και οι άκρες σφραγίζονται με προφίλ ψυχρής έλξης πριν το συγκρότημα συγκολληθεί στο τελικό πλαίσιο.

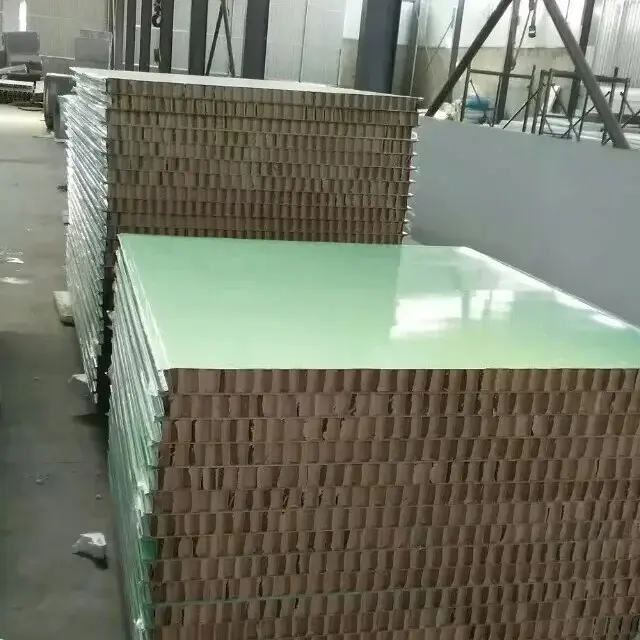

Ο πυρήνας της κηρήθρας είναι κατασκευασμένος από φυσικό πολτό ξύλου, επεξεργασμένος σε κυματοειδές σχήμα και κολλημένος με αδιάβροχη κόλλα για να σχηματίσει μια εξαγωνική δομή. Αυτός ο σχεδιασμός παρέχει δομική υποστήριξη ενώ διατηρεί το πάνελ ελαφρύ. Η πυκνότητα του πυρήνα κυμαίνεται από 20 έως 42 kg/m³ και η αντοχή σε θλίψη είναι μεταξύ 1,5 και 5,0 MPa.

Διαθέσιμες Διαστάσεις και Μέθοδοι Σύνδεσης

Τα τυπικά πάχη πάνελ είναι 50 mm, 75 mm και 100 mm, με δυνατότητα προσαρμογής από 35 mm έως 250 mm. Τα τυπικά πλάτη περιλαμβάνουν 950 mm, 980 mm, 1150 mm και 1180 mm. Το μήκος του πάνελ τοίχου μπορεί να φτάσει τα 9.000 mm, ενώ το μήκος του πάνελ οροφής περιορίζεται στα 4.000 mm.

Διάφορες μέθοδοι σύνδεσης είναι διαθέσιμες για να ταιριάζουν σε διαφορετικά σενάρια εγκατάστασης: γλωσσίδα και αυλάκωση, κεντρικό προφίλ αλουμινίου, σύνδεσμος αρσενικού-θηλυκού και διαμορφώσεις "τρία-θηλυκά-ένα-αρσενικό".

Δοκιμασμένα δεδομένα απόδοσης

1. Αντίσταση στη φωτιά: Κατηγορία Β1 και ≥60 λεπτά

Η απόδοση του επιβραδυντικού φλόγας έχει δοκιμαστεί από το Εθνικό Κέντρο Ποιότητας Εποπτείας και Δοκιμών Ανθεκτικών Δομικών Υλικών σύμφωνα με το GB 8624-1997, επιτυγχάνοντας βαθμολογία Κλάσης Β1 (επιβραδυντικό φλόγας). Ο δείκτης οξυγόνου είναι τουλάχιστον 44,2%, που υπερβαίνει την τυπική απαίτηση της Κλάσης Β1.

Σε αντίθεση με τους πυρήνες πολυστυρενίου που λιώνουν και στάζουν όταν εκτίθενται στη φωτιά, ο χάρτινος πυρήνας της κηρήθρας απανθρακώνεται χωρίς να καίγεται και δεν παράγει τοξικές ουσίες. Ένα πάνελ πάχους 100 mm προσφέρει βαθμολογία πυραντοχής τουλάχιστον 60 λεπτών.

2. Θερμομόνωση: Αγωγιμότητα ≤0,048 W/(m·K)

Η πορώδης κυψελοειδής δομή παρέχει αποτελεσματική θερμομόνωση. Με μετρημένη θερμική αγωγιμότητα όχι μεγαλύτερη από 0,048 W/(m·K), το πάνελ μειώνει τη μεταφορά θερμότητας μεταξύ εσωτερικών και εξωτερικών χώρων. Αυτή η απόδοση είναι συγκρίσιμη με πάνελ καθαρού δωματίου από πετροβάμβακα ίδιου πάχους, ωστόσο το πάνελ ζυγίζει μόνο 60%-70%.

3. Μηχανικές ιδιότητες: Αντοχή σε Θλίψη 1,5–5,0 MPa

Η εξαγωνική κυψελοειδής δομή προσφέρει καλή αντοχή σε θλίψη και εφελκυστικές ιδιότητες. Η μετρούμενη αντοχή σε θλίψη κυμαίνεται από 1,5 έως 5,0 MPa, υπερτερώντας των πυρήνων από αφρώδες πλαστικό παρόμοιας πυκνότητας. Το πλαίσιο ψυχρής έλξης των άκρων βελτιώνει περαιτέρω τη συνολική ακαμψία και την ικανότητα κάμψης να φέρει φορτίο. Αυτές οι ιδιότητες υποστηρίζουν εφαρμογές όπως ψευδοροφές σε εργοστάσια ηλεκτρονικών ειδών και διαχωριστικά τοιχώματα σε φαρμακευτικά εργαστήρια.

4. Ελαφριά κατασκευή: Μειωμένο δομικό φορτίο

Με πυκνότητα πυρήνα 20–42 kg/m³, τα χάρτινα πάνελ κηρήθρας ζυγίζουν περίπου 60%–70% λιγότερο από τα πάνελ από πετροβάμβακα του ίδιου πάχους. Αυτό είναι ιδιαίτερα χρήσιμο για συστήματα ψευδοροφής και διαχωριστικούς τοίχους σε πολυώροφα εγκαταστάσεις καθαρού δωματίου, καθώς μειώνει το φορτίο στην κύρια κατασκευή και μπορεί να μειώσει το κόστος θεμελίωσης.

5. Περιβαλλοντικό Προφίλ: Ανανεώσιμα και Ανακυκλώσιμα

Ο πυρήνας είναι κατασκευασμένος από φυσικό πολτό ξύλου και η διαδικασία κατασκευής είναι ενεργειακά αποδοτική. Τα πάνελ δεν περιέχουν τοξικά συστατικά και δεν εκπέμπουν επιβλαβείς εκπομπές κατά τη χρήση. Στο τέλος της ζωής τους, τα πάνελ είναι πλήρως ανακυκλώσιμα.

6. Εφαρμογές Μηχανικών Cleanroom

Τα Paper Honeycomb Cleanroom Panels έχουν χρησιμοποιηθεί σε διάφορες ρυθμίσεις καθαρού δωματίου:

Χειρουργικές αίθουσες νοσοκομείων:Τα συστήματα τοίχου και οροφής παρέχουν ένα καθαρό περιβάλλον, με πυκνή, λεία επιφάνεια και σφιχτές αρθρώσεις που βοηθούν στην πρόληψη της ανάπτυξης βακτηρίων.

Κατασκευή ηλεκτρονικών και τσιπ:Τα ελαφριά πάνελ χρησιμοποιούνται για οροφές και χωρίσματα, όπου το μειωμένο βάρος απλοποιεί την εναέρια εγκατάσταση.

Εργαστήρια φαρμακευτικής GMP:Τα πάνελ πληρούν τις απαιτήσεις καθαριότητας και μόνωσης και η κατηγορία πυρκαγιάς Β1 υποστηρίζει την ασφάλεια παραγωγής.

Εγκαταστάσεις επεξεργασίας τροφίμων:Οι τοίχοι και τα χωρίσματα καθαρίζονται εύκολα, είναι ανθεκτικά στην υγρασία και χωρίς μόλυνση.

Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι βασίζονται σε τυπική παραγωγή και σχετικές δοκιμές. Η προσαρμογή είναι διαθέσιμη.

Βασικά χαρακτηριστικά και πρακτικά πλεονεκτήματα

1. Πυρασφάλεια κλάσης Β1 χωρίς τοξικό καπνό.Ο πυρήνας επιτυγχάνει βαθμολογία κατηγορίας Β1 και χαρακτήρες αντί να καίει. Ο δείκτης οξυγόνου τουλάχιστον 44,2% προσφέρει σαφές περιθώριο ασφαλείας σε σύγκριση με τα υλικά πυρήνα από πολυστυρένιο.

2. Ελαφρύ με επαρκή αντοχή.Η πυκνότητα του πυρήνα είναι μόνο 20–42 kg/m³, περίπου 60%–70% ελαφρύτερη από τα πάνελ από πετροβάμβακα. Η αντοχή σε θλίψη 1,5–5,0 MPa υποστηρίζει εφαρμογές οροφής καθαρού δωματίου και διαχωριστικών.

3. Θερμομόνωση και Ακουστική.Η θερμική αγωγιμότητα 0,048 W/(m·K) ή μικρότερη παρέχει απόδοση μόνωσης, ενώ η κυψελοειδής δομή συμβάλλει επίσης στη μείωση του ήχου.

4. Ανανεώσιμα και Ανακυκλώσιμα Υλικά.Ο πυρήνας του ξυλοπολτού είναι ανανεώσιμος και τα πάνελ είναι πλήρως ανακυκλώσιμα στο τέλος της ζωής τους. Δεν απελευθερώνονται επιβλαβείς εκπομπές κατά τη χρήση.

5. Efficient Installation with Modular Design.Τα εργοστασιακά προκατασκευασμένα πάνελ διαθέτουν γρήγορες συνδέσεις και μήκη έως 9 μέτρα, μειώνοντας τον αριθμό των ραφών στο εργοτάξιο.

Σημειώσεις εγκατάστασης και χειρισμού

Για εφαρμογές οροφής:Επιβεβαιώστε το μέγιστο μήκος του πλαισίου (4.000 mm για τα πάνελ οροφής) και το υποστηρικτικό διάστημα πλέγματος πριν από την εγκατάσταση. Η ελαφριά φύση απλοποιεί την ανύψωση, αλλά η κατάλληλη στήριξη εξακολουθεί να απαιτείται για την αποφυγή παραμόρφωσης.

Για χωρίσματα τοίχου:Επιλέξτε την κατάλληλη μέθοδο σύνδεσης με βάση τη διάταξη. Τα κεντρικά προφίλ αλουμινίου παρέχουν καθαρό φινίρισμα, ενώ οι αρμοί γλωττίδας και αυλάκωσης προσφέρουν ταχύτερη συναρμολόγηση.

Για περιοχές με υψηλή υγρασία:Αν και ο πυρήνας επεξεργάζεται με αδιάβροχη κόλλα, θα πρέπει να αποφεύγεται η μακροχρόνια έκθεση σε στάσιμο νερό. Σφραγίστε σωστά όλες τις αρθρώσεις και τις άκρες κατά την εγκατάσταση.

Κατά τη μεταφορά και αποθήκευση:Αποθηκεύστε τα πάνελ επίπεδα σε στεγνό χώρο και προστατέψτε τις επιφάνειες από γρατσουνιές. Η προστατευτική μεμβράνη PVC πρέπει να παραμείνει στη θέση της μέχρι τον τελικό καθαρισμό.

Πού χρησιμοποιούνται αυτά τα πάνελ

1.Χειρουργικές αίθουσες νοσοκομείων, θάλαμοι ΜΕΘ και αίθουσες αποστειρωμένων προμηθειών.

2.Εργοστάσια ηλεκτρονικών τσιπ και αίθουσες καθαρισμού ημιαγωγών.

3.Φαρμακευτικά εργαστήρια GMP και βιολογικά εργαστήρια.

4.Εργαστήρια επεξεργασίας τροφίμων και κεντρικές κουζίνες.

5.Αποθήκες και ψυκτικές εγκαταστάσεις που απαιτούν θερμομόνωση.

Συχνές Ερωτήσεις

1. Πώς συγκρίνεται η χάρτινη κηρήθρα με τον πετροβάμβακα για πάνελ καθαρού δωματίου;

Η χάρτινη κηρήθρα είναι σημαντικά ελαφρύτερη (20–42 kg/m³ έναντι 100–120 kg/m³) ενώ προσφέρει συγκρίσιμη θερμομόνωση. Ο πετροβάμβακας είναι άκαυστος κατηγορίας Α, ενώ η χάρτινη κηρήθρα είναι κλάσης Β1 επιβραδυντικό φλόγας. Η επιλογή συχνά εξαρτάται από τις απαιτήσεις βαθμολόγησης πυρκαγιάς και τις εκτιμήσεις δομικού φορτίου.

2. Επηρεάζεται ο χάρτινος πυρήνας της κηρήθρας από την υγρασία;

Ο πυρήνας είναι συνδεδεμένος με αδιάβροχη κόλλα, η οποία παρέχει κάποια προστασία από την υγρασία. Ωστόσο, τα πάνελ έχουν σχεδιαστεί για εσωτερική χρήση σε καθαρό δωμάτιο. Θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε στάσιμο νερό ή συνθήκες συνεχούς υψηλής υγρασίας και όλοι οι σύνδεσμοι πρέπει να σφραγίζονται σωστά.

3. Μπορούν αυτά τα πάνελ να χρησιμοποιηθούν για εξωτερικούς τοίχους;

Αυτά τα πάνελ έχουν σχεδιαστεί κυρίως για εσωτερικές εφαρμογές. Για εξωτερική χρήση, το υλικό επένδυσης και ο πυρήνας θα πρέπει να επιλεγούν και να ελεγχθούν ειδικά για αντοχή στις καιρικές συνθήκες εξωτερικού χώρου. Συνιστάται να συμβουλευτείτε τον κατασκευαστή για εξωτερικές εφαρμογές.

4. Πώς υποστηρίζονται τα πάνελ οροφής;

Τα πάνελ οροφής υποστηρίζονται από σύστημα πλέγματος, με το μήκος του πλαισίου να περιορίζεται στα 4.000 mm για τον έλεγχο της παραμόρφωσης. Η συγκεκριμένη απόσταση στήριξης εξαρτάται από το πάχος του πάνελ και το αναμενόμενο φορτίο. Οι συστάσεις του κατασκευαστή θα πρέπει να ακολουθούνται για την απόσταση στο δίκτυο και τις λεπτομέρειες σύνδεσης.

5. Ποια τεκμηρίωση αξιολόγησης πυρκαγιάς είναι διαθέσιμη;

Οι εκθέσεις δοκιμών από το Εθνικό Κέντρο Ποιοτικής Εποπτείας και Δοκιμών Πυρίμαχων Δομικών Υλικών είναι διαθέσιμες κατόπιν αιτήματος. Οι αναφορές τεκμηριώνουν τη βαθμολογία Κλάσης Β1 σύμφωνα με το GB 8624-1997 και τον δείκτη οξυγόνου τουλάχιστον 44,2%.
