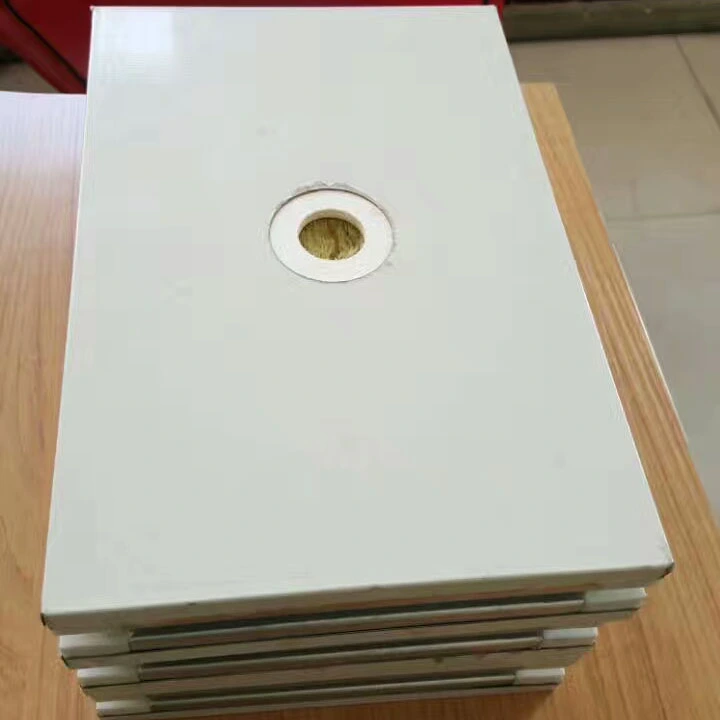

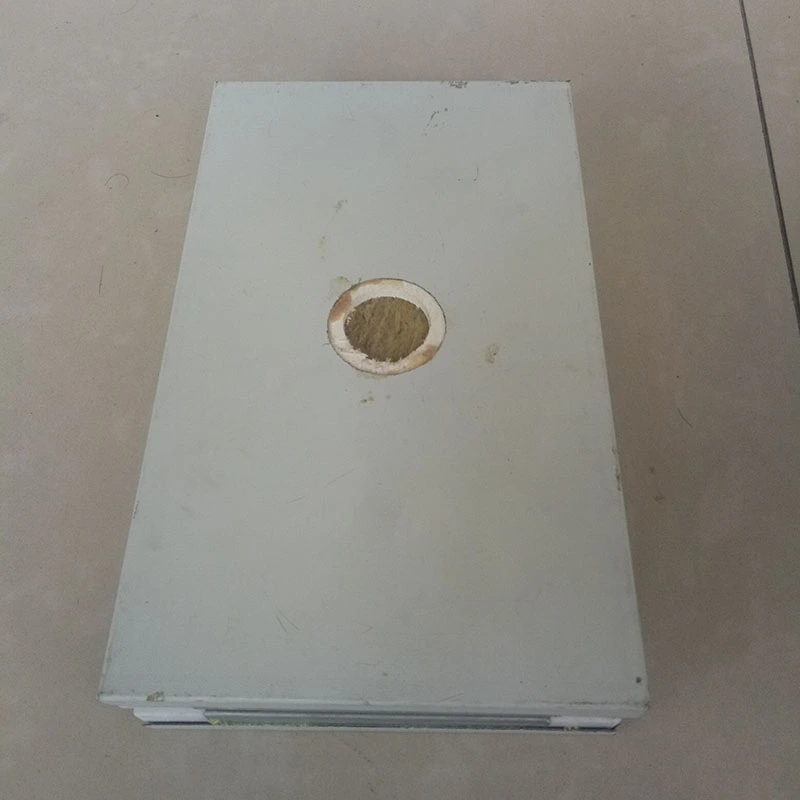

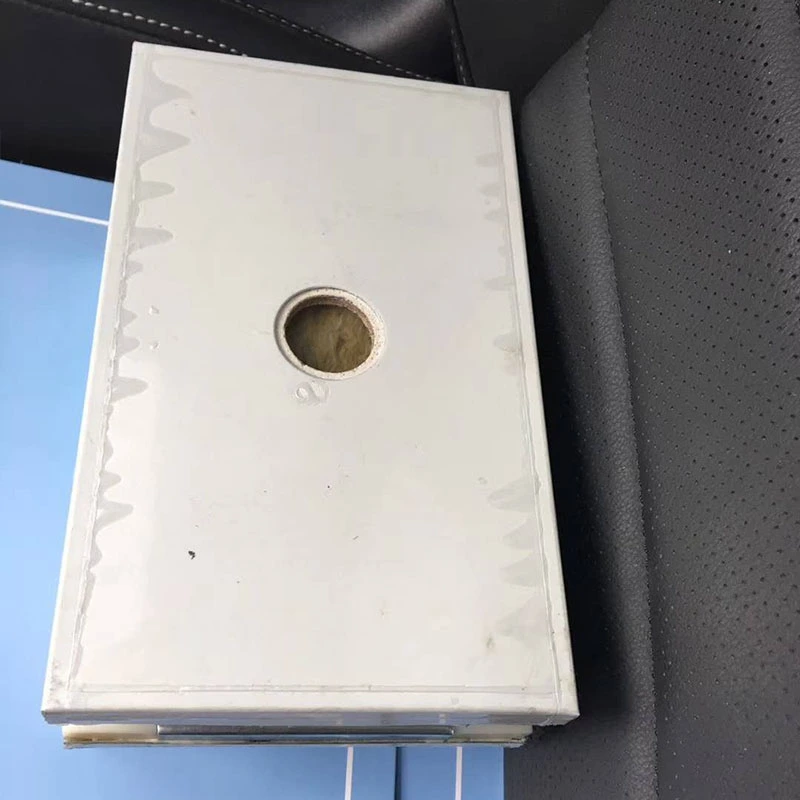

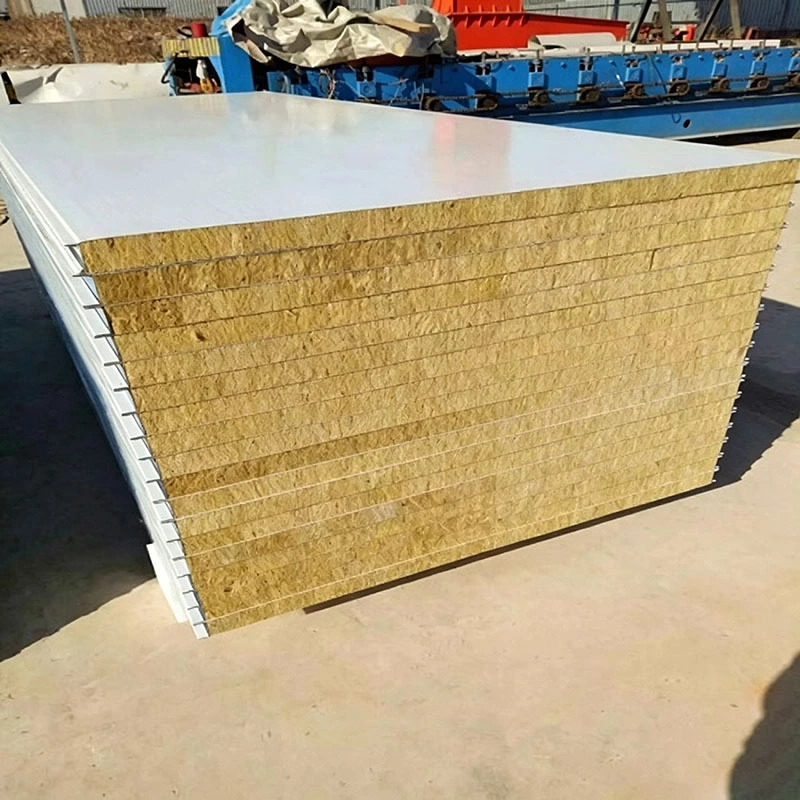

Τα Handmade Cleanroom Panels, γνωστά και ως χειροποίητα σύνθετα πάνελ, είναι υλικά περιβλήματος που παράγονται μέσω της χειροκίνητης συναρμολόγησης του εσωτερικού πλαισίου και όχι της συνεχούς επεξεργασίας της γραμμής παραγωγής.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ για έργα καθαρού δωματίου που απαιτούν υψηλή ακρίβεια διαστάσεων, επιπεδότητα επιφάνειας και σφιχτή στεγανοποίηση αρμών.

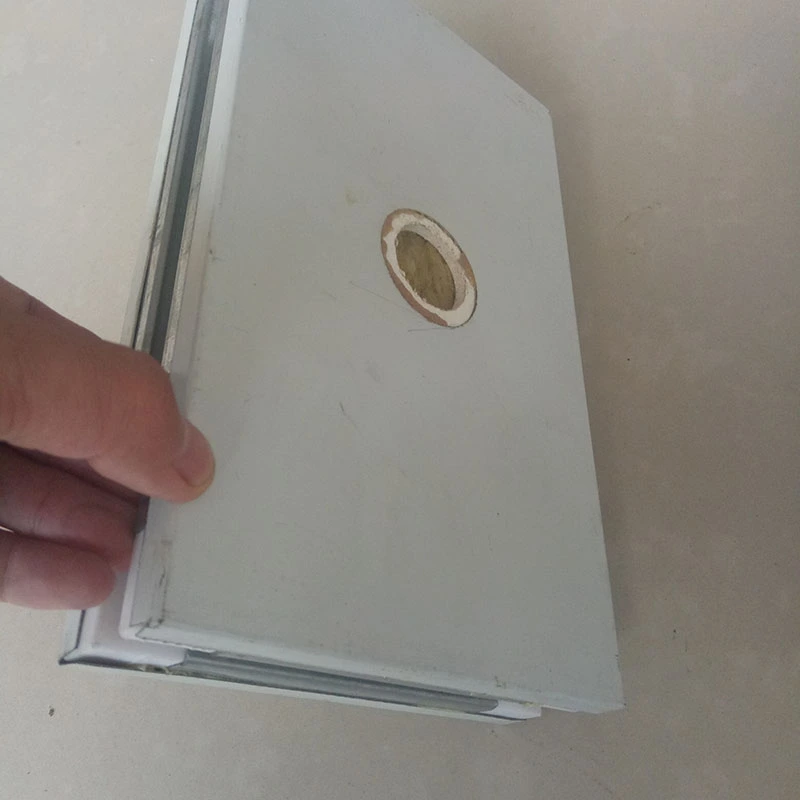

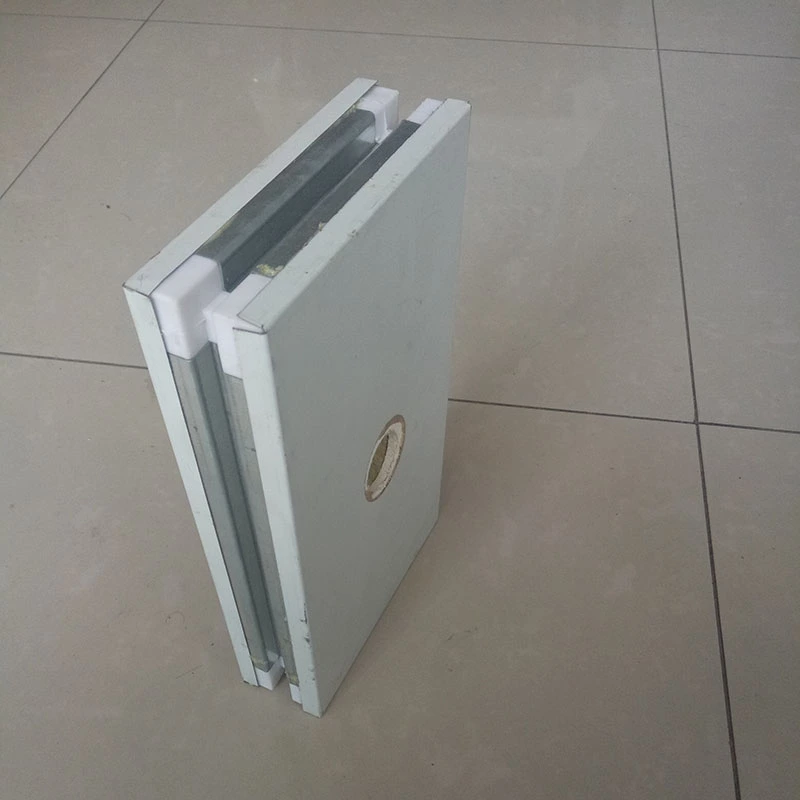

Τα πάνελ διαθέτουν μια σύνθετη δομή σάντουιτς με επιφάνειες από χάλυβα ποιότητας καθαρού δωματίου με έγχρωμη επίστρωση και στις δύο πλευρές (πάχος 0,4–0,8 mm, με ανοξείδωτο χάλυβα διαθέσιμο κατόπιν αιτήματος) και λειτουργικό υλικό πυρήνα. Η περίμετρος είναι σφραγισμένη με σκελετό από γαλβανισμένο χάλυβα. Η βασική διαφορά από τα μηχανοκίνητα πάνελ είναι η διαδικασία χειροκίνητης συναρμολόγησης, η οποία επιτρέπει τον αυστηρότερο έλεγχο της ευθυγράμμισης του πλαισίου και την εφαρμογή της άρθρωσης. Αυτό καθιστά τα πάνελ ιδιαίτερα κατάλληλα για περιβάλλοντα με αυστηρές απαιτήσεις αεροστεγανότητας και αισθητικής.
Διατίθενται πολλές βασικές επιλογές, καθεμία επιλεγμένη για διαφορετικές απαιτήσεις πυρκαγιάς, αντοχής και προϋπολογισμού.
Σύνθετος πυρήνας πετροβάμβακας/υαλομαγνήσιου (MGO):Χρησιμοποιεί υδρόφοβο πετροβάμβακα (πυκνότητα 100–140 kg/m³, θερμική αγωγιμότητα ≤0,043 W/(m·K), υδροφοβικότητα ≥98%) πλαστικοποιημένο στη μία ή και στις δύο πλευρές με σανίδες ενισχυμένες με γυαλί-μαγνήσιο. Η διαμόρφωση MGO διπλής όψης προσφέρει την υψηλότερη αντοχή στη φωτιά.
Πυρήνας οξυθειικού μαγνησίου (MOS):Διαθέτει βαθμολογία πυρκαγιάς κατηγορίας Α1, απορρόφηση νερού ≤0,8% και αντοχή σε υψηλή θερμοκρασία άνω των 1200°C. Συνδυάζει αντοχή στη φωτιά και την υγρασία με ένα ελαφρύ προφίλ.
Πυρήνας πυριτικού βράχου (τροποποιημένος πετροβάμβακας):Η πυκνότητα είναι περίπου 80 kg/m³, με βαθμό καύσης κατηγορίας Α και θερμοκρασίες αντοχής στη φωτιά που υπερβαίνουν τους 1000°C.
Κυψελοειδής πυρήνας από χαρτί ή αλουμίνιο:Ελαφρύ και υψηλής αντοχής, κατάλληλο για εφαρμογές με περιορισμούς αυτο-βάρους ή απαιτητικές απαιτήσεις επιπεδότητας επιφάνειας.
Οι επιλογές πάχους πάνελ περιλαμβάνουν 50 mm, 75 mm και 100 mm, με δυνατότητα προσαρμογής από 30 mm έως 200 mm. Τα τυπικά πλάτη είναι 980 mm και 1180 mm και μπορούν να παραχθούν μη τυπικά πλάτη κατόπιν αιτήματος. Τα μήκη πάνελ τοίχου φτάνουν τα 6000 mm, ενώ τα μήκη πάνελ οροφής περιορίζονται στα 3000 mm.

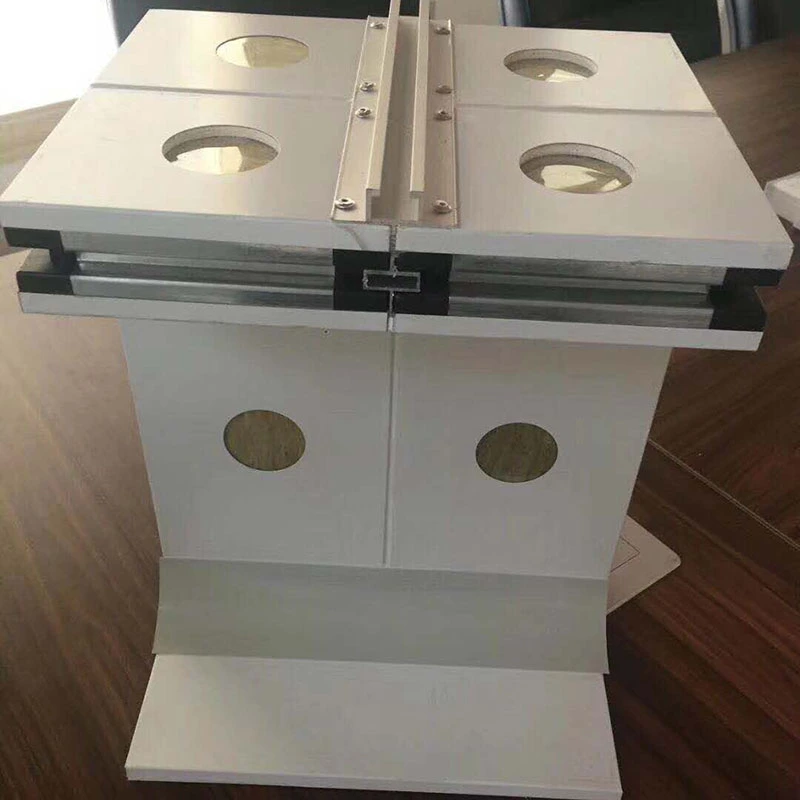

Οι μέθοδοι σύνδεσης περιλαμβάνουν διαμορφώσεις αρθρώσεων προφίλ H, γλωσσίδας και αυλάκωσης, σύμπλεξης και "τρία-θηλυκά-ένα αρσενικό". Η επιλογή εξαρτάται από τη σειρά εγκατάστασης, τις απαιτήσεις στεγανοποίησης και αν αναμένεται μελλοντική αποσυναρμολόγηση.
Το προϊόν συμμορφώνεται με το GB/T 23932-2009 (θερμομονωτικά πάνελ σάντουιτς με μεταλλική όψη για κτίρια) και το JC/T 2761-2023 (τεχνικές απαιτήσεις για την απόδοση καθαρισμού διακοσμητικών πάνελ με λειτουργίες καθαρισμού).
Η πυρασφάλεια αποτελεί βασικό στοιχείο στη μηχανική καθαρών χώρων. Ανάλογα με το υλικό του πυρήνα, η βαθμολογία απόδοσης καύσης μπορεί να φτάσει την κατηγορία Α ή την κατηγορία Α1. Τα όρια αντοχής στη φωτιά ποικίλλουν ανάλογα με τη διαμόρφωση: πάνελ 50 mm με ένα μόνο στρώμα MGO και πετροβάμβακα επιτυγχάνουν τουλάχιστον 1 ώρα. Τα πάνελ 50 mm με διπλά στρώματα MGO επιτυγχάνουν τουλάχιστον 2 ώρες. και πάνελ 100 mm με διπλά στρώματα MGO φτάνουν σε τουλάχιστον 4 ώρες. Τα πάνελ οξυθειικού μαγνησίου αντέχουν σε υψηλές θερμοκρασίες που υπερβαίνουν τους 1200°C χωρίς να εκπέμπουν τοξικό καπνό.
Για το έργο Yantai New Era Health Industry New Park (συνολική επένδυση 2 δισεκατομμυρίων RMB, που καλύπτει 278.300 m²), επιλέχθηκαν χειροποίητα πάνελ από πετροβάμβακα διπλής MGO για το εργαστήριο παραγωγής συμπληρωμάτων υγείας, το καθημερινό εργαστήριο παραγωγής χημικών και το κέντρο Ε&Α/δοκιμών. Η συνολική επιφάνεια εφαρμογής ήταν περίπου 26.000 m². Το έργο χρησιμοποίησε σκελετό σε σχήμα τόξου από γαλβανισμένο χάλυβα 0,8 mm και εξειδικευμένα γωνιακά συστήματα. Η τεκμηρίωση του έργου και οι φωτογραφίες διατίθενται κατόπιν αιτήματος.
Το σύνθετο στρώμα ενίσχυσης MGO και το περιμετρικό πλαίσιο από γαλβανισμένο χάλυβα προσδίδουν σε αυτά τα πάνελ μεγαλύτερη αντοχή σε κάμψη και αντοχή σε κρούση από τα πάνελ που κατασκευάζονται από μηχανή. Οι δοκιμές δείχνουν ικανότητα κάμψης τουλάχιστον 0,5 kN/m² για πάνελ τοίχου και 1,2 kN/m² για πάνελ οροφής, μετρούμενη σε κάμψη L₀/250.
Η επιπεδότητα της επιφάνειας διατηρείται στα 0,5 mm ή καλύτερα, γεγονός που υποστηρίζει τις αυστηρές απαιτήσεις φινιρίσματος της μηχανικής καθαρού χώρου και βοηθά τα πάνελ να παραμένουν επίπεδα κατά τη μακροχρόνια χρήση.
Η πυκνή μεταλλική επένδυση και ο υδρόφοβος πυρήνας από πετροβάμβακα (υδατοαπωθητικότητα ≥98%) κρατούν τα πάνελ απαλλαγμένα από απορρόφηση υγρασίας και ανάπτυξη μούχλας σε περιβάλλοντα καθαρού δωματίου με υψηλή υγρασία. Ο πυρήνας του οξυθειικού μαγνησίου έχει ρυθμό απορρόφησης νερού 0,8% ή λιγότερο και δεν παρουσιάζει παραμόρφωση μετά από οκτώ ώρες βύθισης στο νερό. Το σύνθετο στρώμα MGO προσθέτει περαιτέρω αντοχή στην υγρασία και έχει φυσικές αντιμικροβιακές ιδιότητες.
Η θερμική αγωγιμότητα του πυρήνα του πετροβάμβακα κυμαίνεται από 0,035 έως 0,043 W/(m·K), ανάλογα με τον συγκεκριμένο τύπο πυρήνα. Η υδρόφοβη επεξεργασία βοηθά στη διατήρηση σταθερής απόδοσης μόνωσης σε σταθερές συνθήκες θερμοκρασίας και υγρασίας, μειώνοντας την κατανάλωση ενέργειας HVAC.
Η χειροκίνητη δομή επιτρέπει την αφαίρεση και την επανεγκατάσταση μεμονωμένων πάνελ χωρίς ζημιά. Αυτό είναι χρήσιμο όταν ο εξοπλισμός χρειάζεται μετεγκατάσταση, οι διαδικασίες προσαρμόζονται ή απαιτείται χωρική αναδιάρθρωση μετά την αρχική κατασκευή. Τα πάνελ μπορούν επίσης να προσαρμοστούν με καμπύλες γωνίες, ενσωματωμένους αγωγούς, προκομμένα ανοίγματα και ενσωματωμένα παράθυρα, γεγονός που μειώνει την επιτόπια δευτερεύουσα επεξεργασία και βοηθά στη διατήρηση της συνολικής εμφάνισης του συστήματος καθαρού δωματίου.
Οι ακόλουθες παράμετροι βασίζονται σε τυπική παραγωγή και σε σχετικά πρότυπα δοκιμών. Οι αναφορές δοκιμών είναι διαθέσιμες κατόπιν αιτήματος.
| Δείκτης απόδοσης | Παράμετρος/Προδιαγραφή | Σημειώσεις / Τυπική βάση |
|---|---|---|
| Υλικό πάνελ | Χάλυβας με έγχρωμη επίστρωση ποιότητας Cleanroom / Ανοξείδωτο / Γαλβανισμένο ατσάλι | Πάχος: 0,3–0,8 mm; προσαρμογή διπλής όψης |
| Τύπος υλικού πυρήνα | Βραχοβάμβακας, μονός/διπλός πετροβάμβακας MGO, MOS, πυριτική πέτρα, κηρήθρα | Επιλέγεται με βάση τις απαιτήσεις πυρκαγιάς και αντοχής |
| Πυκνότητα πυρήνα (πετροβάμβακας) | 80–140 kg/m³ | Υδροφοβία: ≥98% |
| Θερμική αγωγιμότητα | 0,035–0,043 W/(m·K) | Εξαρτάται από τον τύπο του πυρήνα |
| Πάχος πάνελ | 50 / 75 / 100 mm (προσαρμόσιμο: 30–200 mm) | |
| Πλάτος πίνακα | 980 mm, 1180 mm (τυπικό) | Διαθέσιμα μη τυποποιημένα μεγέθη |
| Μήκος πάνελ τοίχου | ≤6000 mm | |
| Μήκος πάνελ οροφής | ≤3000 χλστ | |
| Απόδοση Καύσης | Κατηγορία A / A1 (μη εύφλεκτο) | Δοκιμασμένο ανά GB 8624-2012 |
| Όριο αντίστασης στη φωτιά | Single MGO 50 mm: ≥1 h; διπλό MGO 50 mm: ≥2 h; διπλό MGO 100 mm: ≥4 h | Με βάση τις τυπικές δοκιμές πυρκαγιάς |
| Χωρητικότητα κάμψης πάνελ τοίχου | ≥0,5 kN/m² | Στην εκτροπή L0/250 |
| Χωρητικότητα κάμψης πάνελ οροφής | ≥1,2 kN/m² | Στην εκτροπή L0/250 |
| Απορρόφηση νερού (πυρήνας MOS) | ≤0,8% | Καμία παραμόρφωση μετά από 8 ώρες βύθισης |
| Εκτελεστικά Πρότυπα | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Διατίθεται τεκμηρίωση συμμόρφωσης |
Για εργαστήρια φαρμακευτικής GMP και γραμμές παραγωγής εμβολίων:Τα πάνελ πετροβάμβακα διπλού MGO με πάχος 100 mm συχνά καθορίζονται για ζώνες πυρκαγιάς όπου απαιτείται αξιολόγηση 4 ωρών. Επιβεβαιώστε ότι το υλικό του πυρήνα και η πρόσοψη πληρούν τις απαιτήσεις συμβατότητας καθαρισμού και απολύμανσης του έργου.
Για ηλεκτρονικά και καθαρά δωμάτια ημιαγωγών:Ελαφρύς πυρήνες όπως η κηρήθρα αλουμινίου μπορεί να ληφθούν υπόψη όταν το βάρος του εαυτού σας προκαλεί ανησυχία. Βεβαιωθείτε ότι η επιπεδότητα του πίνακα πληροί τις απαιτήσεις για ομοιομορφία στρωτής ροής αέρα.
Για χώρους επεξεργασίας τροφίμων με υψηλή υγρασία:Οι πυρήνες MOS προσφέρουν χαμηλή απορρόφηση νερού και φυσικές αντιμικροβιακές ιδιότητες. Συνδυάστε με επιφάνειες από ανοξείδωτο χάλυβα σε περιοχές με συχνές πλύσεις.
Για χώρους που ενδέχεται να διαμορφωθούν εκ νέου:Επιλέξτε μια μέθοδο σύνδεσης που υποστηρίζει δυνατότητα αποσυναρμολόγησης, όπως το προφίλ H ή οι ενώσεις μεταξύ τους. Αυτό μειώνει το μελλοντικό κόστος ανακαίνισης και ελαχιστοποιεί το χρόνο διακοπής λειτουργίας κατά τις αλλαγές της διάταξης.
1.Υψηλής πυρασφάλειας θαλάμους καθαρισμού για εργαστήρια βιοφαρμακευτικής GMP, γραμμές παραγωγής εμβολίων και βιολογικά εργαστήρια.
2.Χειρουργεία νοσοκομείων, θαλάμους ΜΕΘ και φαρμακευτικά εργαστήρια Ε&Α.
3.Cleanrooms για ηλεκτρονικά και ημιαγωγούς, εργοστάσια κατασκευής τσιπ και εργαστήρια οργάνων ακριβείας.
4.Περιβλήματα για καθαρούς χώρους επεξεργασίας τροφίμων, εγκαταστάσεις παραγωγής γαλακτοκομικών προϊόντων και κεντρικές κουζίνες.
5.Cleanrooms για παραγωγή μπαταριών λιθίου νέας ενέργειας και κατασκευή φωτοβολταϊκών μονάδων.
Τα χειροποίητα πάνελ προσφέρουν αυστηρότερο έλεγχο στην ευθυγράμμιση του εσωτερικού πλαισίου και στην εφαρμογή της άρθρωσης, γεγονός που οδηγεί σε καλύτερη επιπεδότητα επιφάνειας και συνολική ακαμψία. Συχνά καθορίζονται για καθαρούς χώρους υψηλής ποιότητας όπου η αεροστεγανότητα και η φέρουσα ικανότητα είναι κρίσιμες. Τα μηχανικά πάνελ είναι πιο οικονομικά και μπορεί να επαρκούν για τυπικές εφαρμογές.
Για αξιολόγηση πυρκαγιάς 4 ωρών, η συνιστώμενη διαμόρφωση είναι ένα πάνελ πάχους 100 mm με σανίδες από οξείδιο του μαγνησίου διπλής όψεως και πυρήνα από πετροβάμβακα. Αυτό έχει δοκιμαστεί στο όριο των 4 ωρών. Επιβεβαιώστε με τον μηχανικό πυρασφάλειας του έργου ότι το καθορισμένο συγκρότημα πληροί τις απαιτήσεις του τοπικού κώδικα.
Ναί. Ο αποσυναρμολογούμενος σχεδιασμός επιτρέπει την αφαίρεση και την επανεγκατάσταση μεμονωμένων πάνελ χωρίς ζημιά. Αυτό είναι ιδιαίτερα χρήσιμο σε καθαρούς χώρους όπου αλλάζουν οι διατάξεις του εξοπλισμού ή όπου σχεδιάζεται μελλοντική επέκταση. Η επιλογή της μεθόδου σύνδεσης επηρεάζει την ευκολία αποσυναρμολόγησης.
Και οι δύο πυρήνες είναι ανθεκτικοί στην υγρασία. Οι πυρήνες MOS έχουν ποσοστό απορρόφησης νερού 0,8% ή λιγότερο και δεν παραμορφώνονται μετά από παρατεταμένη βύθιση. Οι πυρήνες του πετροβάμβακα βασίζονται σε υδρόφοβη επεξεργασία για να επιτύχουν ποσοστό υδατοαπωθητικότητας τουλάχιστον 98%. Για εξαιρετικά υγρά περιβάλλοντα, το MOS μπορεί να είναι η καλύτερη επιλογή. για τις περισσότερες εφαρμογές καθαρού δωματίου, οποιοσδήποτε πυρήνας έχει καλή απόδοση όταν σφραγίζεται σωστά.
Η προσαρμογή περιλαμβάνει μη τυπικά πάχη (30–200 mm), ειδικά πλάτη, καμπύλες γωνίες, ενσωματωμένους αγωγούς, προκομμένα ανοίγματα και ενσωματωμένα παράθυρα. Αυτές οι επιλογές συμβάλλουν στη μείωση της επιτόπιας δευτερεύουσας επεξεργασίας και στη διατήρηση της οπτικής συνέπειας του καθαρού δωματίου. Οι προσαρμοσμένες παραγγελίες υπόκεινται σε ελάχιστες ποσότητες και εκτεταμένους χρόνους παράδοσης.
