Τα πάνελ καθαρισμού από ανοξείδωτο χάλυβα, γνωστά και ως πάνελ καθαρισμού, είναι πάνελ με δομή σάντουιτς που παράγονται μέσω μιας σύνθετης διαδικασίας.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ για ελεγχόμενα περιβάλλοντα σε βιομηχανίες φαρμακευτικών, ιατρικών, ηλεκτρονικών και τροφίμων, με έμφαση στη συμβατότητα υλικών και τη μακροπρόθεσμη απόδοση.
Τα πάνελ αποτελούνται από μεταλλικά υλικά επένδυσης και έναν λειτουργικό πυρήνα. Οι επιλογές επένδυσης περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση, ανοξείδωτο χάλυβα, κράμα αλουμινίου και κράμα τιτανίου-ψευδαργύρου, με τυπικό πάχος 0,4–0,8 mm. Οι επικαλύψεις επιφανειών περιλαμβάνουν PE (πολυεστέρας), PVDF (φθοράνθρακα) και HDP (πολυεστέρας υψηλής αντοχής). Τα υλικά επένδυσης έχουν σχεδιαστεί για να επιτυγχάνουν συντελεστή ανάκλασης φωτός 0,6–0,8, ο οποίος βοηθά στη διατήρηση σταθερών συνθηκών φωτισμού στο εσωτερικό του καθαρού δωματίου.

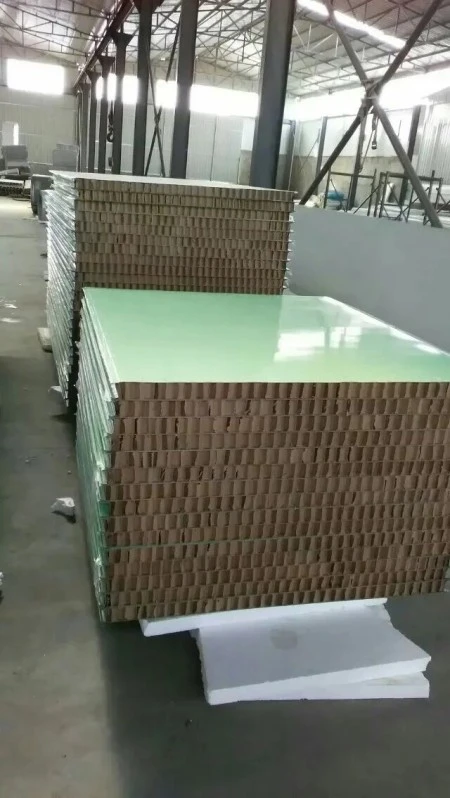

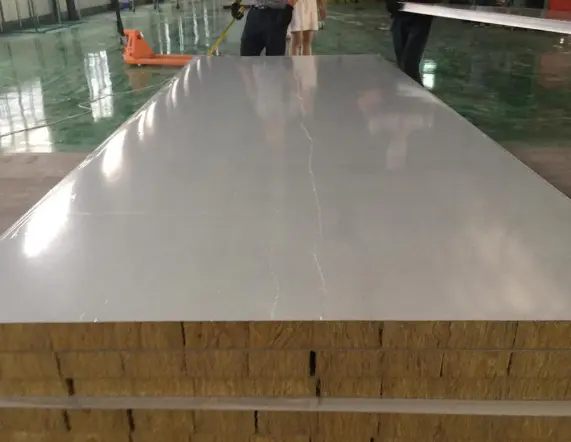

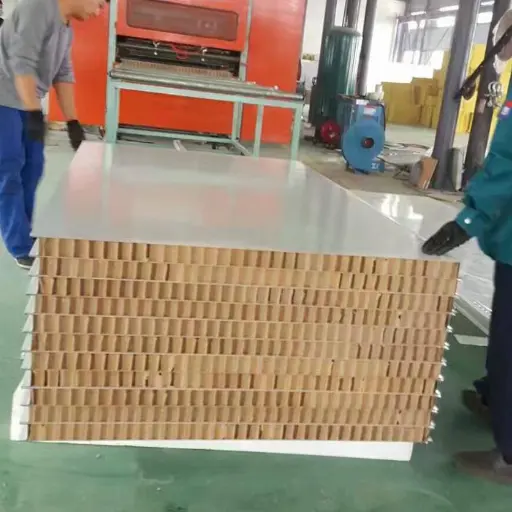

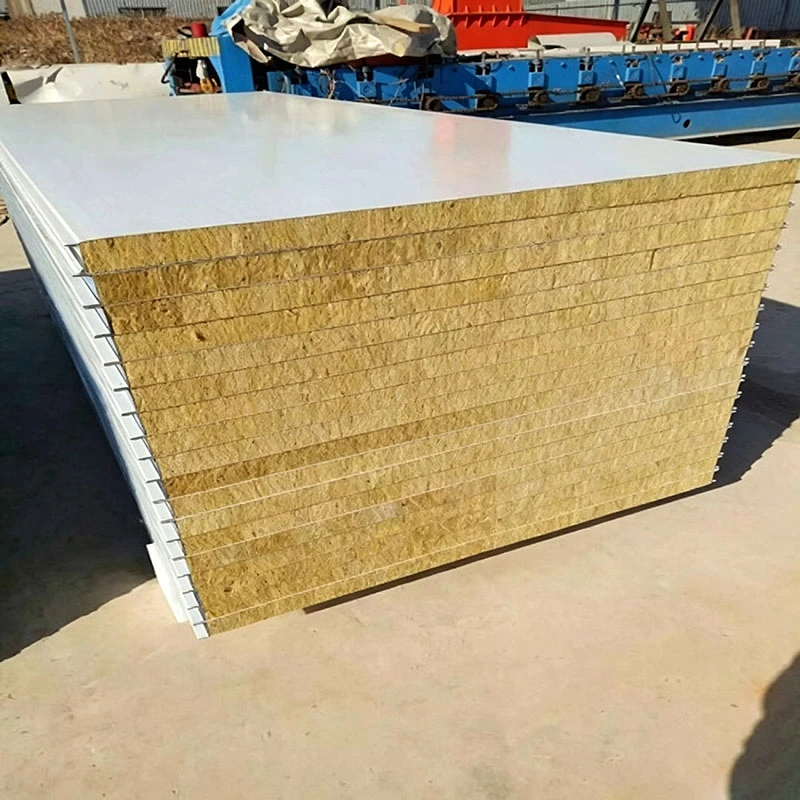

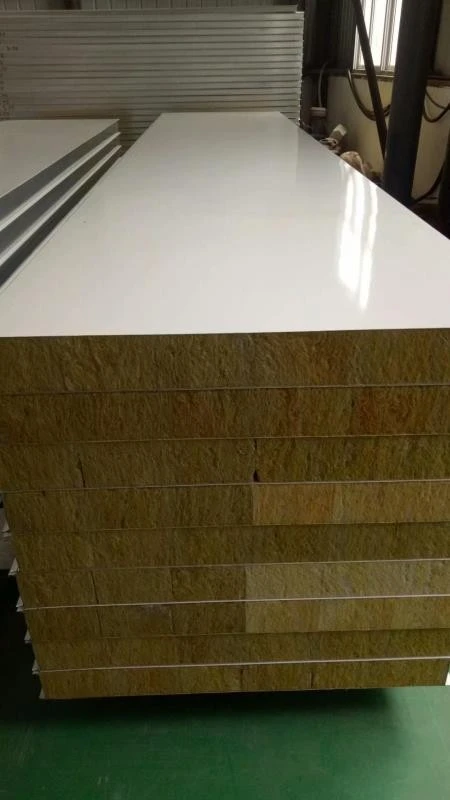

Για προϊόντα με αντιμικροβιακή λειτουργία, ενσωματώνονται αντιμικροβιακά μέσα στην επικάλυψη. Αυτοί οι παράγοντες προορίζονται για την αναστολή της ανάπτυξης κοινών παθογόνων βακτηρίων όπως ο Staphylococcus aureus, η Escherichia coli και η Pseudomonas aeruginosa. Το υλικό πυρήνα επιλέγεται με βάση τη βαθμολογία πυρκαγιάς, τις απαιτήσεις αντοχής και τις λειτουργικές ανάγκες, με επιλογές όπως πετροβάμβακας, υαλοβάμβακας μαγνησίου, κηρήθρα αλουμινίου, κηρήθρα χαρτιού, οξυθειικό μαγνήσιο, πετροβάμβακας τροποποιημένος με πυρίτιο και γύψος.
Ο παρακάτω πίνακας συγκρίνει τις βασικές ιδιότητες τριών υλικών πυρήνα που χρησιμοποιούνται συνήθως για πάνελ πάχους 50 mm. Όλες οι τιμές βασίζονται σε τυπικές διαμορφώσεις εργαστηριακών δοκιμών. Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με την κατασκευή και τις συνθήκες εγκατάστασης του πίνακα.
| Τύπος υλικού πυρήνα | Πυκνότητα πυρήνα | Βάρος πάνελ (50 mm) | Χωρητικότητα σε κάμψη (50 mm) | Αξιολόγηση αντοχής στη φωτιά | Υδροφοβία |
|---|---|---|---|---|---|
| Ινώδης μονωτική ύλη | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 λεπτά | ≥98% |
| Ροκ μαλλί από γυαλί-μαγνήσιο | — | 17–23 kg/m² | 1,25 kN/m² | 60 λεπτά | — |
| Κηρήθρα αλουμινίου | — | 10–15 kg/m² | 1,0 kN/m² | 41 λεπτά | — |
Οι τιμές πυραντίστασης αναφέρονται σε πάνελ 50 mm σε τυπική διαμόρφωση τοίχου που έχει δοκιμαστεί σύμφωνα με τη σχετική μέθοδο δοκιμής πυρκαγιάς. Οι αναφορές δοκιμών είναι διαθέσιμες κατόπιν αιτήματος.
Τα τυπικά πλάτη πάνελ είναι 980 mm και 1180 mm για τύπους κεντρικής σύνδεσης και 950 mm και 1150 mm για τύπους γλωσσίδας και αυλάκωσης. Οι επιλογές πάχους είναι 50 mm, 75 mm, 100 mm και 150 mm, με δυνατότητα προσαρμογής. Τα μήκη πάνελ τοίχου κυμαίνονται από 100 mm έως 9000 mm, ενώ τα μήκη πάνελ οροφής κυμαίνονται από 100 mm έως 3500 mm.
Χρησιμοποιούνται δύο κύριες δομικές μορφές. Τα πάνελ "κουτί" κεντρικής σύνδεσης έχουν προενσωματωμένες καρίνες από γαλβανισμένο χάλυβα σχήματος Ζ και στις τέσσερις πλευρές και συνδέονται με προφίλ αλουμινίου σχήματος Η. Τα πάνελ γλώσσας και αυλάκωσης χρησιμοποιούν μια σύνδεση αρσενικού-θηλυκού αλληλομανδαλώσεως που παρέχει πιο σφιχτό σφράγισμα αρμών. Η επιλογή μεταξύ αυτών των μορφών εξαρτάται από την απαιτούμενη εμφάνιση αρμού, την απόδοση στεγανοποίησης και τη σειρά εγκατάστασης.
Σύμφωνα με τον Κώδικα Σχεδιασμού Φαρμακευτικών Καθαριστηρίων (GB 50457-2019), τα συστήματα διαχωρισμού πρέπει να αντέχουν διαφορά πίεσης 100 Pa και τα συστήματα οροφής πρέπει να έχουν φέρουσα ικανότητα τουλάχιστον 120 kg/m². Στα εργαστήρια GMP και τις γραμμές παραγωγής εμβολίων, οι επιφάνειες των πάνελ θα πρέπει επίσης να ανθίστανται σε οξέα, αλκάλια, ψεκασμό αλατιού και αποστειρωτικά όπως το υπεροξείδιο του υδρογόνου (VHP). Αυτό εξασφαλίζει μακροχρόνια ανθεκτικότητα κάτω από τα συχνά πρωτόκολλα απολύμανσης.
Οι ιατρικοί καθαροί χώροι όπως οι χειρουργικές αίθουσες και οι ΜΕΘ απαιτούν πυκνές, λείες επιφάνειες πάνελ με ερμητικά σφραγισμένους αρμούς για την πρόληψη της συσσώρευσης σκόνης και της ανάπτυξης βακτηρίων. Για παράδειγμα, σε ορισμένα έργα χειρουργείου, τα αντιμικροβιακά πάνελ καθαρού δωματίου καθορίζονται για να υποστηρίζουν περιβάλλον χαμηλής περιεκτικότητας σε μικροβιακά στοιχεία. Τα ανόργανα προεπικαλυμμένα πάνελ με υποστρώματα πυριτικού ασβεστίου και επιφανειακές επιστρώσεις από πολυεστέρα είναι μια επιλογή για αυτές τις απαιτητικές ρυθμίσεις, που συνήθως διατίθενται σε φύλλα 1220×2440×6 mm.
Οι εγκαταστάσεις επεξεργασίας τροφίμων και οι κεντρικές κουζίνες πρέπει να πληρούν τις απαιτήσεις για αντιμικροβιακά και κατά της μούχλας σύμφωνα με το GB 50687-2011. Τα πάνελ Cleanroom σε αυτά τα περιβάλλοντα θα πρέπει να αντέχουν στον συχνό καθαρισμό και να βοηθούν στη διατήρηση ενός υγιεινού χώρου παραγωγής. Οι λείες, μη πορώδεις επιφάνειες απλοποιούν την υγιεινή και μειώνουν τον κίνδυνο μόλυνσης.
Οι εγκαταστάσεις κατασκευής τσιπ και πάνελ απεικόνισης έχουν συγκεκριμένες αντιστατικές απαιτήσεις σύμφωνα με το GB 50472-2008. Σε περιοχές παραγωγής πυρήνα, συνιστώνται συστήματα διαχωρισμού χωρίς σιλικόνη, αποσυναρμολογούμενα για να επιτρέπεται η πρόσβαση στον εξοπλισμό και οι προσαρμογές της διαδικασίας χωρίς να δημιουργούνται σωματιδιακή μόλυνση.
Οι καθαρές ζώνες εργαστηρίου απαιτούν επιφάνειες τοίχων που αντέχουν στα χημικά αντιδραστήρια και παραμένουν σταθερές με την πάροδο του χρόνου. Τα πάνελ που συνδέονται με προφίλ αλουμινίου και η σχεδίαση απρόσκοπτης αλληλοσύνδεσης συμβάλλουν στη διατήρηση της ακεραιότητας των αρμών και αποτρέπουν τη συσσώρευση σκόνης. Ορισμένα μεγάλα εργαστηριακά έργα έχουν χρησιμοποιήσει αυτόν τον τύπο πάνελ για εξωτερική επένδυση τοίχων, όπου η χημική αντοχή είναι απαραίτητη.
Οι ακόλουθες παράμετροι βασίζονται σε τυπική παραγωγή και σε σχετικά πρότυπα δοκιμών. Εκθέσεις δοκιμών και πιστοποιητικά είναι διαθέσιμα κατόπιν αιτήματος. Ανατρέξτε στην πραγματική αναφορά δοκιμής για τη συγκεκριμένη τυπική έκδοση και τη διαμόρφωση δοκιμής.
| Δείκτης απόδοσης | Παράμετρος/Προδιαγραφή | Σημειώσεις / Τυπική βάση |
|---|---|---|
| Υλικό πρόσοψης | Χάλυβας με έγχρωμη επίστρωση / Ανοξείδωτο ατσάλι / Κράμα αλουμινίου / Τιτάνιο-ψευδάργυρος | Πάχος: 0,4–0,8 mm |
| Επιφανειακή Επίστρωση | PE / PVDF / HDP | Ανάκλαση φωτός: 0,6–0,8 |
| Τύπος υλικού πυρήνα | Πετροβάμβακας / Γυαλί-μαγνήσιο πετροβάμβακας / Αλουμίνιο κηρήθρα / Χάρτινη κηρήθρα / MOS κ.λπ. | Επιλέγεται με βάση τις απαιτήσεις πυρκαγιάς και αντοχής |
| Πάχος πάνελ | 50 / 75 / 100 / 150 mm | Προσαρμόσιμο |
| Πλάτος πίνακα | Κεντρική άρθρωση: 980 / 1180 mm; Γλώσσα και αυλάκωση: 950 / 1150 mm | Προσαρμόσιμο |
| Χωρητικότητα κάμψης πάνελ πετροβάμβακα | ≥1,1 kN/m² (50 mm) | Διατίθεται μέθοδος δοκιμής κατόπιν αιτήματος |
| Υδροφοβία πάνελ πετροβάμβακα | ≥98% | |
| Απόδοση Καύσης | Κατηγορία Α (A1) για πυρήνα από πετροβάμβακα | Ανά GB 8624 (τρέχουσα έκδοση) |
| Αξιολόγηση πυραντίστασης (50 mm) | Ροκ μαλλί: 30 λεπτά; Γυαλί-μαγνήσιο πετροβάμβακας: 60 λεπτά; Κηρήθρα αλουμινίου: 41 λεπτά | Με βάση τις τυπικές δοκιμές πυρκαγιάς. λεπτομέρειες διαμόρφωσης στην αναφορά |
| Ηχομόνωση (50 mm) | Βραχοβάμβακας: 25 dB; Υαλοβάμβακας-μαγνήσιο πετροβάμβακας: 30 dB | |
| Ικανότητα φορτίου οροφής | ≥120 kg/m² | Απαιτήσεις για φαρμακευτική καθαριότητα |
| Συντελεστής Μεταφοράς Θερμότητας | 50 mm: ≤0,95 W/(m²·K); 75 mm: ≤0,6; 100 mm: ≤0,5 | |
| Απόκλιση επιπεδότητας | ≤2 mm | |
| Διαφορά χρώματος | ≤0,8 NBS (ίδιο δωμάτιο) |

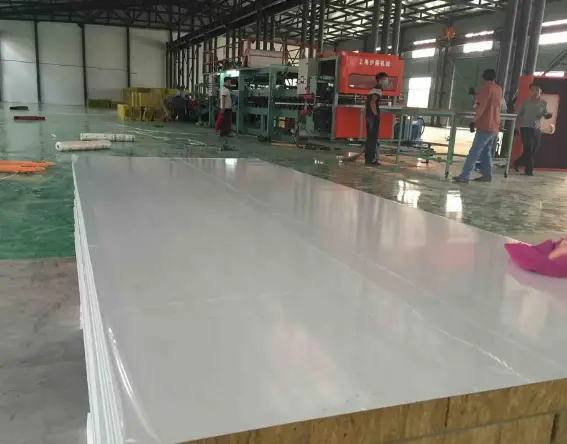

Η SENBO Building Materials παράγει πάνελ καθαρού δωματίου σε αυτοματοποιημένες γραμμές παραγωγής. Η διαδικασία κατασκευής περιλαμβάνει προετοιμασία με μέταλλο, κοπή και τοποθέτηση πυρήνα, εφαρμογή κόλλας, συμπίεση εν θερμώ, σφράγιση άκρων και τελική κοπή. Κάθε παρτίδα ελέγχεται για ακρίβεια διαστάσεων, επιπεδότητα επιφάνειας, αντοχή συγκόλλησης και ποιότητα επίστρωσης πριν από την αποστολή.
Η ομάδα ποιοτικού ελέγχου μας εκτελεί επιθεώρηση εισερχόμενου υλικού σε χαλύβδινα πηνία και υλικά πυρήνα, ελέγχους κατά τη διαδικασία κατά την πλαστικοποίηση και τελική επιθεώρηση τελικών πάνελ. Οι αναφορές δοκιμών για την απόδοση της καύσης, τη θερμική αγωγιμότητα και άλλες βασικές παραμέτρους μπορούν να παρέχονται με τις αποστολές.
Για να προετοιμάσετε μια ακριβή προσφορά, παρέχετε τις ακόλουθες πληροφορίες με το ερώτημά σας:
1.Εφαρμογή πάνελ: σύστημα τοίχου ή οροφής.
2.Απαιτούμενο πάχος και πλάτος πάνελ.
3.Υλικό επένδυσης και πάχος.
4.Προτίμηση υλικού πυρήνα (πετροβάμβακας, υαλοβάμβακας-μαγνήσιο, κηρήθρα αλουμινίου κ.λπ.).
5.Απαίτηση βαθμολογίας πυρκαγιάς (Κλάση Α, Β1 ή ειδική διάρκεια πυραντίστασης).
6.Ταξινόμηση Cleanroom ή βιομηχανικό πρότυπο (φαρμακευτικά, ηλεκτρονικά, τρόφιμα, κ.λπ.).
7.Απαίτηση αντιστατικού (εάν υπάρχει).
8.Πρωτόκολλα έκθεσης σε χημικά ή απολύμανσης (π.χ. VHP, με βάση το χλώριο).
9.Απαίτηση φορτίου οροφής (εάν υπάρχει).
10.Προτίμηση τύπου σύνδεσης: κεντρική σύνδεση ή γλωσσίδα και αυλάκωση.
11.Απαιτήσεις πόρτας, παραθύρου ή ανοίγματος.
12.Θέση του έργου και εκτιμώμενη ποσότητα.
1.Καθαρά συστήματα χωρισμάτων και οροφής για εργαστήρια βιοφαρμακευτικής GMP και γραμμές παραγωγής εμβολίων.
2.Κατασκευές περιβλήματος για χειρουργεία νοσοκομείων, ΜΕΘ και θαλάμους απομόνωσης αρνητικής πίεσης.
3.Cleanrooms για ηλεκτρονικά, ημιαγωγούς και κατασκευή τσιπ.
4.Συστήματα περιβλημάτων για καθαρούς χώρους επεξεργασίας τροφίμων, γαλακτοκομικές εγκαταστάσεις και κεντρικές κουζίνες.
5.Καθαρές ζώνες εργαστηρίου, κατασκευή οργάνων ακριβείας και καθαρά περιβάλλοντα αεροδιαστημικής.
Τα πάνελ κεντρικής σύνδεσης χρησιμοποιούν προφίλ αλουμινίου σχήματος Η και προσφέρουν επίπεδη, συνεχή εμφάνιση επιφάνειας. Τα πάνελ γλώσσας και αυλάκωσης χρησιμοποιούν αλληλένδετες άκρες που παρέχουν πιο σφιχτή σφράγιση και συχνά προτιμώνται όπου η ακεραιότητα της άρθρωσης είναι κρίσιμη. Η απόφαση εξαρτάται από τις απαιτήσεις σφράγισης, τη σειρά εγκατάστασης και τις αισθητικές προτιμήσεις.
Καταχωρίστε την εφαρμογή πάνελ (τοίχος ή οροφή), το πάχος, το πλάτος, το υλικό πρόσοψης, το υλικό πυρήνα, την απαίτηση αξιολόγησης πυρκαγιάς, την ταξινόμηση του καθαρού δωματίου, τυχόν ανάγκες αντιστατικής ή χημικής αντοχής, τον τύπο σύνδεσης και τη θέση του έργου. Μια λεπτομερής λίστα ελέγχου παρέχεται παραπάνω.
Το υψηλότερο πάχος πάνελ και η πυκνότητα του πυρήνα γενικά αυξάνουν την ακαμψία της κάμψης και την ικανότητα φόρτωσης. Για φαρμακευτικές οροφές, απαιτείται συχνά χωρητικότητα φορτίου τουλάχιστον 120 kg/m². Η ομάδα μηχανικών μας μπορεί να σας βοηθήσει να επιλέξετε μια διαμόρφωση που πληροί τις συγκεκριμένες συνθήκες ανοίγματος και φορτίου σας.
Μπορούμε να παρέχουμε αναφορές δοκιμών για απόδοση καύσης (GB 8624), αντοχή στη φωτιά, θερμική αγωγιμότητα, ικανότητα κάμψης και αντιμικροβιακή αποτελεσματικότητα (εάν υπάρχει). Διατίθενται επίσης πιστοποιητικά υλικών για επενδύσεις χάλυβα και υλικά πυρήνα. Προσδιορίστε τις απαιτήσεις τεκμηρίωσης κατά την παραγγελία.
Σε πολλές περιπτώσεις, ο ίδιος τύπος πάνελ μπορεί να χρησιμοποιηθεί για τοίχους και οροφές, αλλά το μέγιστο μήκος για τα πάνελ οροφής είναι συνήθως μικρότερο (3500 mm) για τον έλεγχο της παραμόρφωσης. Τα πάνελ οροφής μπορεί επίσης να απαιτούν μεγαλύτερη ικανότητα κάμψης. Η τεχνική ομάδα μας μπορεί να επιβεβαιώσει εάν μια μεμονωμένη διαμόρφωση πληροί και τις δύο εφαρμογές.
Η Tianjin SENBO Building Materials Technology Co., Ltd. κατασκευάζει πάνελ καθαρού δωματίου, χειροποίητα πάνελ καθαρισμού δωματίου, πάνελ καθαρισμού από πετροβάμβακα, πόρτες καθαρού δωματίου και άλλα προϊόντα μεταλλικών φακέλων. Η παραγωγική μας βάση βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης Jinghai, Tianjin, Κίνα, εξοπλισμένη με αυτοματοποιημένες γραμμές παραγωγής και μια διαδικασία ποιοτικού ελέγχου τεσσάρων σταδίων. Για περισσότερες πληροφορίες σχετικά με το εργοστάσιό μας, τις πιστοποιήσεις, τις δυνατότητες δοκιμών και τις αναφορές έργων, επισκεφθείτε τοΣχετικά με εμάςσελίδα ήεπικοινωνήστε με την ομάδα μηχανικών μας.
