Αξεσουάρ αλουμινίου Cleanroom

Τα αξεσουάρ αλουμινίου Cleanroom, γνωστά και ως προφίλ αλουμινίου καθαρού δωματίου, είναι εξειδικευμένα εξαρτήματα που έχουν σχεδιαστεί για συστήματα περιβλήματος ελεγχόμενου περιβάλλοντος.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα προφίλ ως μέρος της σειράς πάνελ και αξεσουάρ του καθαρού δωματίου, με έμφαση στην ακρίβεια διαστάσεων, την καθαρότητα της επιφάνειας και τη συμβατότητα με αρθρωτά.

Τα προφίλ κατασκευάζονται από κράμα αλουμινίου-μαγνήσιου-πυριτίου 6063-T5 με χρήση εξώθησης υψηλής θερμοκρασίας. Τα επιφανειακά φινιρίσματα περιλαμβάνουν ανοδίωση, ηλεκτροφορητική επίστρωση και βαφή πούδρας, το καθένα επιλεγμένο για αντοχή στη διάβρωση και λείο φινίρισμα που δεν δημιουργεί σκόνη. Το τυπικό μήκος προφίλ είναι 6 μέτρα ανά τεμάχιο, με προσαρμοσμένη κοπή και μη τυποποιημένες προδιαγραφές διαθέσιμες.

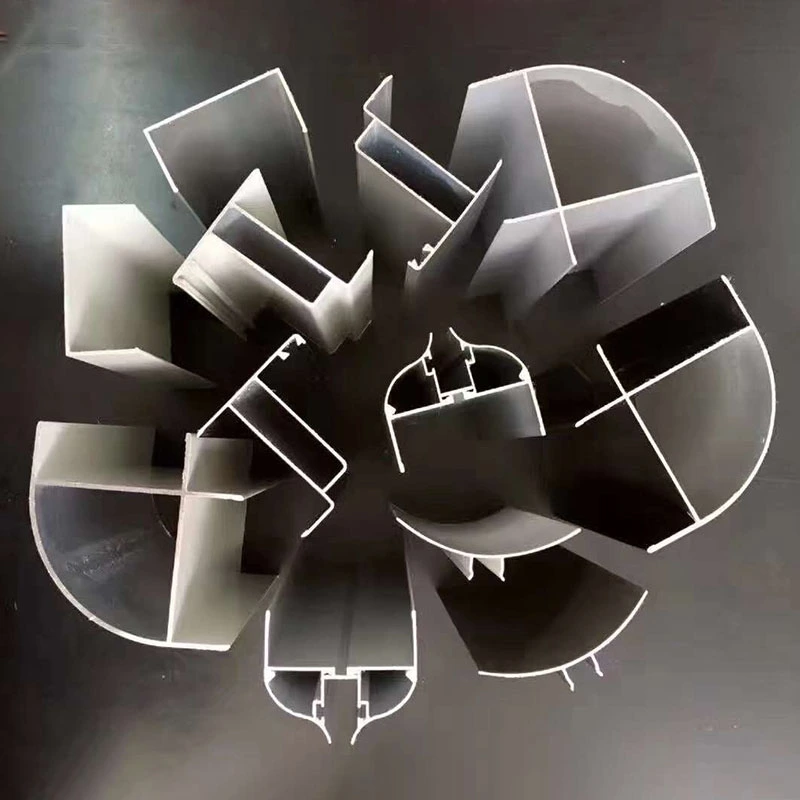

Λειτουργικά, η σειρά προϊόντων καλύπτει τέσσερις κύριες κατηγορίες: προφίλ σύνδεσης πλαισίου (I-profiles, H-profiles, T-profiles), προφίλ στεγανοποίησης και φινιρίσματος (κανάλια U, γωνιακά προφίλ, εσωτερικά και εξωτερικά προφίλ ακτίνας), προφίλ θυρών και παραθύρων (κουφώματα πόρτας, τμήματα φύλλων πόρτας, πλαίσια παραθύρων) και προφίλ ανάρτησης οροφής (FF-U) δοκάρια ανάρτησης).

Επεξεργασία Υλικών και Επιφανειών

Το βασικό υλικό είναι κράμα αλουμινίου 6063-T5, το οποίο προσφέρει καλή ισορροπία αντοχής, σκληρότητας και αντοχής στη διάβρωση. Η αντοχή σε εφελκυσμό κυμαίνεται από 150 έως 350 MPa. Η ανοδίωση δημιουργεί μια σκληρή, ανθεκτική στη φθορά επιφάνεια που καθαρίζεται εύκολα και δεν αποβάλλει σωματίδια. Η επίστρωση πούδρας παρέχει ανθεκτικό φινίρισμα διαθέσιμο σε μεγάλη γκάμα χρωμάτων, ενώ η ηλεκτροφορητική επίστρωση προσφέρει ομοιόμορφη κάλυψη ακόμη και σε πολύπλοκα προφίλ.

Όλες οι επιφανειακές επεξεργασίες έχουν σχεδιαστεί για να πληρούν τις απαιτήσεις καθαρού χώρου για χαμηλή παραγωγή σωματιδίων και αντοχή σε κοινά απολυμαντικά. Το ίδιο το κράμα αλουμινίου είναι μη τοξικό, άοσμο και ανθεκτικό στην υγρασία και την ανάπτυξη μούχλας, κάτι που έχει αποδειχθεί μέσω της μακροχρόνιας χρήσης σε καθαρούς χώρους ηλεκτρονικών, φαρμακευτικών και τροφίμων.

Πρότυπα διαστάσεων και σειρά προϊόντων

Με βάση τα πρότυπα του κλάδου και τα δεδομένα προϊόντων προμηθευτών, ο παρακάτω πίνακας παραθέτει αντιπροσωπευτικές προδιαγραφές για κοινές κατηγορίες προφίλ.

Απόδοση σε πραγματικές εγκαταστάσεις

1. Αρθρωτή συμβατότητα και ανοχή διαστάσεων

Τα αξεσουάρ αλουμινίου Cleanroom έχουν σχεδιαστεί γύρω από μια σπονδυλωτή ιδέα, με καθολικές προδιαγραφές όπως οι σειρές 40, 50 και 75. Τα πλάτη των σχισμών σύνδεσης και οι αποστάσεις των οπών ακολουθούν τις βιομηχανικές τυποποιημένες διαστάσεις και οι ανοχές πλάτους σχισμών συνήθως ελέγχονται εντός ±0,2 mm. Αυτό εξασφαλίζει γρήγορη και σφιχτή συναρμολόγηση μεταξύ διαφορετικών εξαρτημάτων. Η επαλήθευση της εργοστασιακής συναρμολόγησης περιλαμβάνει ελέγχους για τη στεγανότητα των συνδέσεων, τον συντονισμό των διαστάσεων και τη συμβατότητα των δομών στεγανοποίησης, έτσι ώστε τα προφίλ να μην παρεμβάλλονται ή να μην ευθυγραμμίζονται σωστά μετά την εγκατάσταση.

2. Σχεδιασμός γωνίας ακτίνας για δυνατότητα καθαρισμού

Σε περιβάλλοντα με αυστηρές απαιτήσεις καθαριότητας, όπως χώρους καθαριότητας ημιαγωγών και εργαστήρια φαρμακευτικής GMP, οι διασταυρώσεις τοίχου και τοίχου με οροφή ολοκληρώνονται με επένδυση από κράμα αλουμινίου με ακτίνα 50 mm (R50). Το καμπύλο προφίλ εξαλείφει τις γωνίες 90 μοιρών, γεγονός που μειώνει τη συσσώρευση σκόνης και απλοποιεί τον καθαρισμό και την απολύμανση. Η ομαλή μετάβαση ελαχιστοποιεί επίσης τον στροβιλισμό της ροής αέρα, συμβάλλοντας στη διατήρηση της μονής κατεύθυνσης στρωτής ροής αέρα σε κρίσιμες ζώνες. Τα γωνιακά εξαρτήματα στερεώνονται σε πάνελ τοίχου χρησιμοποιώντας τυφλά πριτσίνια, γεγονός που επιτρέπει την ταχεία εγκατάσταση χωρίς τη μόλυνση από σωματίδια που σχετίζεται με τη συγκόλληση.

3. Σύστημα οροφής πλέγματος για υποστήριξη FFU

Το πλαίσιο πλέγματος FFU (Fan Filter Unit) είναι η κύρια δομική υποστήριξη για το σύστημα οροφής καθαρού δωματίου. Χρησιμοποιεί προφίλ κράματος αλουμινίου σε σχήμα Τ υψηλής αντοχής συναρμολογημένα με τυποποιημένους συνδέσμους (αμφίδρομη, τριπλή, τετραπλή κ.λπ.). Το κράμα 6063-T5 διατηρεί το σύστημα ελαφρύ αλλά ισχυρό και η διατομή του προφίλ περιλαμβάνει ειδικά κανάλια για δρομολόγηση βοηθητικών προγραμμάτων. Οι σύνδεσμοι είναι γαλβανισμένοι για αντοχή στη διάβρωση. Οι τυπικές μονάδες πλέγματος έχουν εσωτερικό άνοιγμα 1180×580 mm, το οποίο ταιριάζει με τις απαιτήσεις εγκατάστασης FFU.

Το σύστημα ανάρτησης περιλαμβάνει περιθώριο ασφαλείας 30% για τη φέρουσα ικανότητα. Η απόσταση της κρεμάστρας διατηρείται εντός 1200 mm και η ισοπέδωση του πλαισίου διατηρείται σε ανοχή μικρότερη από 1 mm ανά μέτρο. Σε σύγκριση με τα παραδοσιακά συγκολλημένα κουφώματα, αυτή η προσυναρμολογημένη προσέγγιση μειώνει τον χρόνο κατασκευής πάνω από 30% και βελτιώνει την επακόλουθη απόδοση συντήρησης κατά 50%.

4. Καθαριότητα Επιφανειών και Απόδοση Σφράγισης

Μετά την ανοδίωση ή την επίστρωση σε σκόνη, οι επιφάνειες αυτών των προφίλ είναι λείες, χωρίς γρέζια και ανθεκτικές στην πρόσφυση της σκόνης. Οι προσχεδιασμένες αυλακώσεις επιτρέπουν την εγκατάσταση μη μεταλλικών εξαρτημάτων, όπως λωρίδες σφράγισης, καπάκια PVC και πλαστικά προστατευτικά γωνιών, τα οποία ενισχύουν την προστασία από τη σκόνη και την αεροστεγανότητα. Το ίδιο το υλικό από κράμα αλουμινίου είναι μη τοξικό, άοσμο, ανθεκτικό στη διάβρωση και ανθεκτικό στην υγρασία, με αποδεδειγμένη μακροπρόθεσμη απόδοση σε περιβάλλοντα καθαρού δωματίου σε πολλές βιομηχανίες.

Λειτουργικά Χαρακτηριστικά

1. Αξιόπιστες ιδιότητες υλικού.Το κράμα αλουμινίου 6063-T5 παρέχει ομοιόμορφη υφή και αντοχή σε εφελκυσμό 150–350 MPa. Η διάρκεια ζωής σχεδιασμού είναι τουλάχιστον 15 χρόνια υπό κανονικές συνθήκες καθαρού δωματίου.

2. Ακριβείς ανοχές για σφιχτή συναρμολόγηση.Η ανοχή πλάτους σχισμής διατηρείται εντός ±0,2 mm. Ο αρθρωτός σχεδιασμός και οι τυποποιημένες διεπαφές εξασφαλίζουν σφιχτή εφαρμογή με συμπληρωματικά υλικά όπως πάνελ καθαρισμού και λωρίδες στεγανοποίησης.

3. Ομαλή επιφάνεια που δεν δημιουργεί σκόνη.Οι επιφανειακές επεξεργασίες, όπως η ανοδίωση, η ηλεκτροφόρηση και η βαφή πούδρας παράγουν ένα λείο, μη πορώδες φινίρισμα που είναι ανθεκτικό στη διάβρωση και καθαρίζεται εύκολα. Αυτό πληροί τις απαιτήσεις καθαρού δωματίου για χαμηλή απελευθέρωση σωματιδίων.

4. Ολοκληρωμένη γκάμα προϊόντων.Η σειρά περιλαμβάνει προφίλ καναλιών, προφίλ γωνίας, προφίλ γωνίας με ακτίνα, κουφώματα θυρών και παραθύρων και συστήματα πλέγματος FFU. Προσαρμοσμένες διαστάσεις και ειδικά σχήματα μπορούν να παραχθούν κατόπιν παραγγελίας.

5. Αρθρωτή συναρμολόγηση και δυνατότητα επαναχρησιμοποίησης.Τα προφίλ συναρμολογούνται χρησιμοποιώντας βιδωτές συνδέσεις και πριτσίνια, εξαλείφοντας την ανάγκη συγκόλλησης. Αυτό επιτρέπει τη γρήγορη εγκατάσταση, αποσυναρμολόγηση και επαναχρησιμοποίηση όταν απαιτούνται αλλαγές διάταξης.

Σημειώσεις εγκατάστασης και συμβατότητας

Για συνδέσεις πάνελ τοίχου:Τα προφίλ I-beam και H-beam χρησιμοποιούνται ως ενδιάμεσοι σύνδεσμοι μεταξύ των πάνελ. Βεβαιωθείτε ότι το πλάτος της υποδοχής προφίλ ταιριάζει με το πάχος της άκρης του πίνακα πριν από την εγκατάσταση. Σφίξτε τους συνδετήρες ομοιόμορφα για να αποφύγετε κενά.

Για φινίρισμα γωνίας:Χρησιμοποιήστε προφίλ ακτίνας R50 ή μεγαλύτερης σε διασταυρώσεις τοίχου και τοίχου με οροφή για να εξαλείψετε τις παγίδες σκόνης. Συνιστώνται τα τυφλά πριτσίνια πάνω από τις βίδες για καθαρότερη εμφάνιση και μειωμένη μόλυνση από σωματίδια.

Για οροφές πλέγματος FFU:Βεβαιωθείτε ότι η απόσταση της κρεμάστρας δεν υπερβαίνει τα 1200 mm και ότι το πλαίσιο είναι ευθυγραμμισμένο εντός 1 mm ανά μέτρο. Το άνοιγμα πλέγματος 1180×580 mm είναι στάνταρ για τις μονάδες FFU, αλλά μπορούν να προσαρμοστούν προσαρμοσμένα μεγέθη.

Για κουφώματα πορτών και παραθύρων:Επιλέξτε προφίλ που ταιριάζουν με το πάχος του πίνακα καθαρού δωματίου. Βεβαιωθείτε ότι το αυλάκι στεγανοποίησης είναι συμβατό με το προβλεπόμενο παρέμβυσμα ή στεγανοποιητικό. Μετά την εγκατάσταση, ελέγξτε ότι η πόρτα ή το παράθυρο λειτουργεί ομαλά χωρίς δέσιμο.

Πού χρησιμοποιούνται αυτά τα προφίλ

1.Ηλεκτρονικά και καθαρά δωμάτια ημιαγωγών: σύνδεση και στερέωση για πάνελ τοίχου και οροφές, καθώς και συστήματα οροφής με πλέγμα FFU.

2.Βιοφαρμακευτικές εγκαταστάσεις GMP: Προφίλ γωνίας με ακτίνα R50 για σφράγιση εσωτερικών και εξωτερικών γωνιών, εξαλείφοντας τις νεκρές ζώνες που παγιδεύουν τη σκόνη.

3.Χειρουργεία νοσοκομείων και θάλαμοι ΜΕΘ: τοποθέτηση κουφωμάτων θυρών και παραθύρων και εφαρμογές αεροστεγούς σφράγισης.

4.Καθαροί χώροι επεξεργασίας τροφίμων: συνδέσεις πάνελ καθαρού δωματίου, στεγανοποίηση καναλιών δαπέδου και εγκατάσταση πλέγματος οροφής.

5.Εργαστηριακές καθαρές ζώνες: συναρμολόγηση πλαισίου, ενσωμάτωση γραμμής κοινής ωφέλειας και σφράγιση.

Συχνές Ερωτήσεις

1. Ποια επιφανειακή επεξεργασία συνιστάται για φαρμακευτικούς χώρους καθαρισμού;

Για φαρμακευτικές εγκαταστάσεις GMP, ανοδιωμένα ή επικαλυμμένα με σκόνη φινιρίσματα χρησιμοποιούνται συνήθως επειδή είναι μη πορώδη, καθαρίζονται εύκολα και ανθεκτικά στα κοινά απολυμαντικά. Η ηλεκτροφορητική επίστρωση μπορεί να καθοριστεί για προφίλ με πολύπλοκα σχήματα όπου η ομοιόμορφη κάλυψη είναι απαραίτητη.

2. Πώς τοποθετούνται γωνιακά προφίλ ακτίνας χωρίς συγκόλληση;

Τα ακτινωτά γωνιακά προφίλ ασφαλίζονται συνήθως με τυφλά πριτσίνια. Αυτή η μέθοδος παρέχει μια ασφαλή σύνδεση αποφεύγοντας τη θερμότητα, τους καπνούς και τη μόλυνση από σωματίδια που σχετίζονται με τη συγκόλληση. Τα πριτσίνια τοποθετούνται από το εσωτερικό, αφήνοντας μια λεία εξωτερική επιφάνεια που καθαρίζεται εύκολα.

3. Μπορούν να παρέχονται προσαρμοσμένα μήκη προφίλ;

Ναί. Το τυπικό μήκος είναι 6 μέτρα, αλλά τα προφίλ μπορούν να κοπούν σε καθορισμένα μήκη στο εργοστάσιο. Οι μη τυποποιημένες διατομές μπορούν επίσης να παραχθούν χρησιμοποιώντας προσαρμοσμένες μήτρες διέλασης, με την επιφύλαξη των ελάχιστων ποσοτήτων παραγγελίας και του χρόνου παράδοσης.

4. Πώς μπορώ να διασφαλίσω τη συμβατότητα μεταξύ των προφίλ αλουμινίου και των πάνελ καθαρού δωματίου;

Οι περισσότεροι κατασκευαστές πάνελ cleanroom σχεδιάζουν τα πάνελ τους ώστε να ταιριάζουν με τα βιομηχανικά πρότυπα πλάτη θυρίδων προφίλ. Πριν παραγγείλετε, βεβαιωθείτε ότι το πάχος της άκρης του πίνακα και το πλάτος της υποδοχής προφίλ είναι συμβατά. Η τεχνική ομάδα μας μπορεί να παράσχει σχέδια διαστάσεων και δείγματα για επαλήθευση.

5. Ποια είναι η φέρουσα ικανότητα του συστήματος πλέγματος οροφής FFU;

Το σύστημα πλέγματος FFU έχει σχεδιαστεί με περιθώριο ασφαλείας 30% πέρα ​​από το αναμενόμενο φορτίο, το οποίο περιλαμβάνει το βάρος των μονάδων FFU, τα πάνελ οροφής και τυχόν φορτία συντήρησης. Η απόσταση της κρεμάστρας διατηρείται εντός 1200 mm για ομοιόμορφη κατανομή των φορτίων. Για συγκεκριμένους υπολογισμούς φορτίου, δώστε τη διαμόρφωση βάρους και οροφής FFU στην ομάδα μηχανικών μας.
