Χειροποίητα ηχοαπορροφητικά πάνελ καθαρισμού δωματίου

Τα χειροποίητα ηχοαπορροφητικά πάνελ καθαρού δωματίου εξυπηρετούν διπλό σκοπό. Διατηρούν τις λειτουργίες καθαρού περιβλήματος των τυπικών πάνελ καθαρού δωματίου, ενώ παρέχουν επίσης ακουστικό έλεγχο μέσω μιας διάτρητης πρόσοψης και ενός πυρήνα απορρόφησης ήχου.Οικοδομικά Υλικά SENBOπαρέχει αυτά τα πάνελ για έργα που απαιτούν ελεγχόμενα περιβάλλοντα και μείωση θορύβου.

Κατασκευή πάνελ και επιλογές υλικών

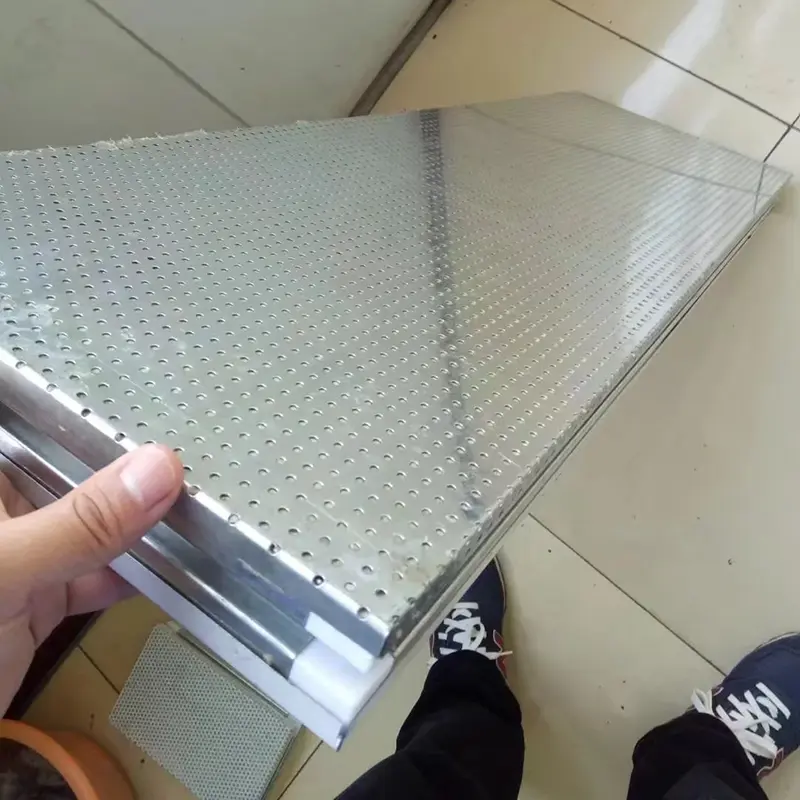

Τα χειροποίητα ηχοαπορροφητικά πάνελ Cleanroom χρησιμοποιούν μια σύνθετη δομή σάντουιτς. Το εξωτερικό στρώμα είναι ένα πορώδες μεταλλικό πάνελ κατασκευασμένο από χάλυβα με έγχρωμη επίστρωση, γαλβανισμένο χάλυβα ή ανοξείδωτο χάλυβα. Επεξεργάζεται με εξοπλισμό διάτρησης ακριβείας και οι διάμετροι και η απόσταση των οπών μπορούν να προσαρμοστούν ώστε να πληρούν τις απαιτήσεις ακουστικού σχεδιασμού.

Το μεσαίο στρώμα είναι ένας ηχοαπορροφητικός πυρήνας, συνήθως πετροβάμβακας ή υαλοβάμβακας. Η επιφάνειά του καλύπτεται με επιβραδυντικό φλόγας μη υφαντό ύφασμα ή πυρίμαχο ύφασμα από υαλοβάμβακα για να αποφευχθεί η αποβολή ινών. Το πίσω στρώμα είναι ένα συμπαγές, σφραγισμένο μεταλλικό φύλλο. Οι άκρες σφραγίζονται με προφίλ από κράμα αλουμινίου ψυχρής έλξης και συγκολλούνται σε ένα τελειωμένο πάνελ.

Τα σχέδια διάτρησης περιλαμβάνουν διάτρηση με σχισμή ή διάτρηση πλήρους επιφάνειας, ανάλογα με τις ακουστικές απαιτήσεις. Μια τυπική προδιαγραφή χρησιμοποιεί διάμετρο οπών 3 mm και απόσταση οπών 6 mm. Τα τυπικά πλάτη πάνελ κυμαίνονται από 980 mm έως 1.180 mm, με δυνατότητα προσαρμογής για μη τυποποιημένα μεγέθη. Οι επιλογές πάχους υλικού πυρήνα κυμαίνονται από 50 mm έως 200 mm και το πάχος του φύλλου χάλυβα είναι ρυθμιζόμενο μεταξύ 0,4 mm και 1,5 mm.

Οι επιλογές επένδυσης περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση (με επιστρώσεις όπως πολυεστέρας, PVDF, SMP ή HDP), γαλβανισμένο χάλυβα και ανοξείδωτο χάλυβα. Τα χρώματα μπορούν να προσαρμοστούν σύμφωνα με τα πρότυπα RAL για να πληρούν τις αρχιτεκτονικές και διακοσμητικές απαιτήσεις.

Δοκιμασμένα Χαρακτηριστικά Απόδοσης

1. Ακουστική Απόδοση: Ηχομόνωση 35 dB

Η ακουστική απόδοση αυτών των πάνελ καθορίζεται από τη σύνθετη δομή της διάτρητης πρόσοψης και του ηχοαπορροφητικού πυρήνα. Τα ηχητικά κύματα περνούν μέσα από τις διατρήσεις στον πορώδες ινώδη πυρήνα, όπου η τριβή και τα ιξώδη αποτελέσματα μεταξύ των ινών μετατρέπουν την ηχητική ενέργεια σε θερμότητα, επιτυγχάνοντας ηχοαπορρόφηση και μείωση του θορύβου.

Οι δοκιμές δείχνουν ότι ένα πάνελ πάχους 100 mm με ατσάλινες επιφάνειες 1,0 mm και πυκνότητα πετροβάμβακα 120 kg/m³ επιτυγχάνει τιμή ηχομόνωσης 35 dB. Η ακουστική απόδοση ελέγχεται σύμφωνα με το GB/T 20247, "Acoustics: Measurement of sound absorption in a reverberation room." Ο Συντελεστής Μείωσης Θορύβου (NRC) υπολογίζεται ως ο αριθμητικός μέσος όρος των συντελεστών απορρόφησης ήχου στις ζώνες οκτάβας 250 Hz, 500 Hz, 1000 Hz και 2000 Hz. Ένα NRC 0,5 ή υψηλότερο υποδηλώνει κατάλληλο ηχοαπορροφητικό υλικό.

2. Απόδοση πυρκαγιάς: Κλάση Α Μη εύφλεκτο

Ο πυρήνας του πετροβάμβακα είναι ένα ανόργανο ινώδες υλικό που ταξινομείται ως άκαυστο κατηγορίας Α. Με πυκνότητα πυρήνα τουλάχιστον 120 kg/m³ για πετροβάμβακα ή 64 kg/m³ για υαλοβάμβακα, το υλικό δεν καίγεται, δεν λιώνει ή στάζει όταν εκτίθεται στη φωτιά και δεν παράγει τοξικό καπνό. Αυτό πληροί τις υποχρεωτικές απαιτήσεις πυρασφάλειας για υλικά καθαρού χώρου και δημόσιων κτιρίων στον Κώδικα Σχεδιασμού Κτιρίων Πυροπροστασίας.

3. Θερμομόνωση: Θερμική αγωγιμότητα ≤0,043 W/(m·K)

Με θερμική αγωγιμότητα όχι μεγαλύτερη από 0,043 W/(m·K), ο πυρήνας από πετροβάμβακα παρέχει θερμική μόνωση παράλληλα με την ηχοαπορρόφηση. Αυτό βοηθά στη μείωση της μεταφοράς θερμότητας μεταξύ εσωτερικού και εξωτερικού περιβάλλοντος και μειώνει την κατανάλωση ενέργειας.

4. Καθαριότητα: Πυκνή επιφάνεια χωρίς αποβολή ινών

Η επιφάνεια του πάνελ είναι λεία και επίπεδη, με σφιχτές, χωρίς ραφές αρμούς που δεν προσελκύουν σκόνη ή μικροοργανισμούς. Ο ηχοαπορροφητικός πυρήνας καλύπτεται με επιβραδυντικό φλόγας μη υφαντό ύφασμα ή πυρίμαχο ύφασμα από υαλοβάμβακα. Αυτό αποτρέπει αποτελεσματικά την απόρριψη ινών πετροβάμβακα ή υαλοβάμβακα και διατηρεί τα πρότυπα υγιεινής για περιβάλλοντα καθαρού δωματίου.

5. Δομική ακαμψία: Πλεονεκτήματα της χειροποίητης κατασκευής

Το περιμετρικό πλαίσιο χρησιμοποιεί προφίλ από κράμα αλουμινίου ψυχρής έλξης, γεγονός που δίνει σε αυτά τα χειροποίητα πάνελ ανώτερη συνολική ακαμψία και φέρουσα ικανότητα κάμψης σε σύγκριση με τα μηχανοκίνητα πάνελ. Οι αρμοί γλωττίδας και αυλάκωσης γεμίζονται με αφρό πολυουρεθάνης, ενισχύοντας τη δομική ακεραιότητα ενώ αποτρέπεται η παραμόρφωση των αρμών και η διαρροή νερού.

Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι βασίζονται σε τυπική παραγωγή και σχετικές δοκιμές. Η προσαρμογή είναι διαθέσιμη.

Βασικά χαρακτηριστικά και πρακτικά πλεονεκτήματα

1. Επαληθευμένη ακουστική απόδοση.Η σύνθετη δομή μιας διάτρητης πρόσοψης και ενός πορώδους πυρήνα παρέχει ηχοαπορρόφηση και μείωση του θορύβου. Ένα πάνελ 100 mm επιτυγχάνει ηχομόνωση 35 dB, δοκιμασμένο σύμφωνα με το GB/T 20247.

2. Πυρασφάλεια κατηγορίας Α.Ο πυρήνας του πετροβάμβακα είναι άκαυστος και δεν παράγει τοξικούς ατμούς όταν εκτίθεται στη φωτιά, πληρώντας τις απαιτήσεις πυρασφάλειας για καθαρούς χώρους και δημόσια κτίρια.

3. Χειροποίητη στεγανοποίηση άκρων για δομική αξιοπιστία.Το περιμετρικό πλαίσιο από κράμα αλουμινίου ψυχρής έλξης και οι αρμοί γλωττίδας και αυλάκωσης με πλήρωση πολυουρεθάνης αποτρέπουν την παραμόρφωση και τη διαρροή νερού, προσφέροντας ανώτερη ακαμψία σε σύγκριση με τα πάνελ που κατασκευάζονται από μηχανή.

4. Περιοχή ινών για καθαριότητα.Η επιβραδυντική φλόγα μη υφαντό ύφασμα ή το ανθεκτικό στη φωτιά ύφασμα από υαλοβάμβακα αποτρέπει την απόρριψη των ινών, εξισορροπώντας την απορρόφηση του ήχου με τις απαιτήσεις υγιεινής.

5. Προσαρμογή υλικού και χρώματος.Οι επιλογές περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση, γαλβανισμένο χάλυβα και ανοξείδωτο χάλυβα, με επιστρώσεις PE, PVDF, SMP ή HDP και χρώματα προτύπου RAL.

Θέματα σχεδίασης και εγκατάστασης

Για ακουστικό σχεδιασμό:Ο ρυθμός διάτρησης και η πυκνότητα του πυρήνα επηρεάζουν άμεσα τον Συντελεστή Μείωσης Θορύβου. Συνεργαστείτε με τον σύμβουλο ακουστικής για να επιλέξετε το κατάλληλο σχέδιο διάτρησης και το κατάλληλο υλικό πυρήνα για το εύρος συχνοτήτων στόχου.

Για εφαρμογές καθαρού δωματίου:Επιβεβαιώστε ότι το υλικό επένδυσης και η στεγανοποίηση αρμών πληρούν την απαιτούμενη κατηγορία καθαριότητας. Οι επιφάνειες από ανοξείδωτο χάλυβα συνιστώνται για περιοχές με συχνές πλύσεις ή έκθεση σε χημικά.

Για συγκροτήματα πυρόσβεσης:Βεβαιωθείτε ότι το πάχος του πάνελ και η πυκνότητα του πυρήνα πληρούν την απαιτούμενη βαθμολογία πυραντίστασης. Η βαθμολογία Κλάσης Α ισχύει για τον πυρήνα από πετροβάμβακα. η συνολική απόδοση της συναρμολόγησης εξαρτάται από τις λεπτομέρειες εγκατάστασης.

Κατά την εγκατάσταση:Χρησιμοποιήστε τον κατάλληλο εξοπλισμό ανύψωσης για να αποφύγετε ζημιά στη διάτρητη επιφάνεια. Βεβαιωθείτε ότι οι αρμοί της γλώσσας και της αυλάκωσης είναι σωστά ευθυγραμμισμένοι και γεμάτες με αφρό πολυουρεθάνης. Προστατέψτε το φιλμ PVC μέχρι τον τελικό καθαρισμό.

Πού χρησιμοποιούνται αυτά τα πάνελ

1.Χώροι με συγκεκριμένες απαιτήσεις ακουστικής, όπως ανηχοϊκοί θάλαμοι, ηχομονωτικοί χώροι και στούντιο ηχογράφησης.

2.Ηχοφράγματα για τον μετριασμό του θορύβου της κυκλοφορίας κατά μήκος αυτοκινητοδρόμων, σιδηροδρόμων και μετρό.

3.Έλεγχος περιβαλλοντικού θορύβου για δημόσια κτίρια όπως στάδια, θέατρα και συγκοινωνιακούς κόμβους.

4.Έλεγχος θορύβου για εξοπλισμό βιομηχανικής παραγωγής και γενικά περιβάλλοντα εγκαταστάσεων.

5.Περιοχές μέσα σε καθαρούς χώρους ή εγκαταστάσεις καθαρισμού που απαιτούν συγκεκριμένη ακουστική απόδοση.

Συχνές Ερωτήσεις

1. Πώς συνδυάζουν αυτά τα πάνελ τον ακουστικό έλεγχο με τη λειτουργικότητα του καθαρού δωματίου;

Τα πάνελ χρησιμοποιούν μια διάτρητη μεταλλική πρόσοψη που επιτρέπει στα ηχητικά κύματα να εισέλθουν στον ηχοαπορροφητικό πυρήνα, ενώ το σφραγισμένο πίσω στρώμα και η λεία επιφάνεια διατηρούν την καθαριότητα και τη στεγανότητα που απαιτούνται για περιβάλλοντα καθαρού δωματίου. Ο πυρήνας καλύπτεται με μη υφαντό ύφασμα για να αποφευχθεί η απόρριψη ινών, η οποία διαφορετικά θα μόλυνε τον καθαρό χώρο.

2. Ποια είναι η διαφορά μεταξύ πυρήνων πετροβάμβακα και υαλοβάμβακα για ακουστική απόδοση;

Και τα δύο υλικά είναι πορώδη και απορροφούν αποτελεσματικά τον ήχο. Ο πετροβάμβακας έχει συνήθως μεγαλύτερη πυκνότητα (≥120 kg/m³) και παρέχει καλύτερη αντοχή στη φωτιά και ηχομόνωση σε χαμηλές συχνότητες. Ο υαλοβάμβακας είναι ελαφρύτερος και μπορεί να χρησιμοποιηθεί όπου το βάρος είναι ανησυχητικό, αλλά συνήθως έχει ελαφρώς χαμηλότερη πυκνότητα (≥64 kg/m³). Η επιλογή εξαρτάται από τις συγκεκριμένες απαιτήσεις ακουστικής και πυρκαγιάς.

3. Μπορεί το σχέδιο διάτρησης να προσαρμοστεί για συγκεκριμένες συχνότητες;

Ναί. Η διάμετρος της οπής, η απόσταση και το σχέδιο διάτρησης (σχισμή ή πλήρης επιφάνεια) μπορούν να ρυθμιστούν ώστε να στοχεύουν συγκεκριμένες περιοχές συχνοτήτων. Ένα μικρότερο διάφραγμα και πιο κοντινή απόσταση γενικά βελτιώνουν την απορρόφηση υψηλής συχνότητας, ενώ μπορεί να χρειαστούν μεγαλύτερα ανοίγματα για χαμηλές συχνότητες. Οι σύμβουλοι ακουστικής μπορούν να βοηθήσουν στον καθορισμό της βέλτιστης διαμόρφωσης.

4. Είναι αυτά τα πάνελ κατάλληλα για εξωτερικά φράγματα θορύβου;

Ναι, αλλά για εξωτερικές εφαρμογές, το υλικό επένδυσης και η επίστρωση θα πρέπει να επιλέγονται για ανθεκτικότητα σε εξωτερικούς χώρους. Συνιστάται έγχρωμος χάλυβας με επίστρωση PVDF ή ανοξείδωτος χάλυβας. Οι άκρες και οι αρμοί του πίνακα πρέπει να σφραγίζονται για να αποτρέπεται η είσοδος νερού και η δομή στήριξης πρέπει να είναι σχεδιασμένη για φορτία ανέμου.

5. Πώς καθαρίζονται τα πάνελ χωρίς να καταστρέφεται η ακουστική απόδοση;

Η λεία, μη πορώδης επιφάνεια μπορεί να καθαριστεί με ήπια απορρυπαντικά και ένα μαλακό πανί. Αποφύγετε τα λειαντικά καθαριστικά που θα μπορούσαν να χαράξουν την επιφάνεια ή να προκαλέσουν ζημιά στις διατρήσεις. Εάν η προστατευτική μεμβράνη PVC είναι ακόμα στη θέση της, θα πρέπει να αφαιρεθεί μετά την εγκατάσταση και τον τελικό καθαρισμό.
