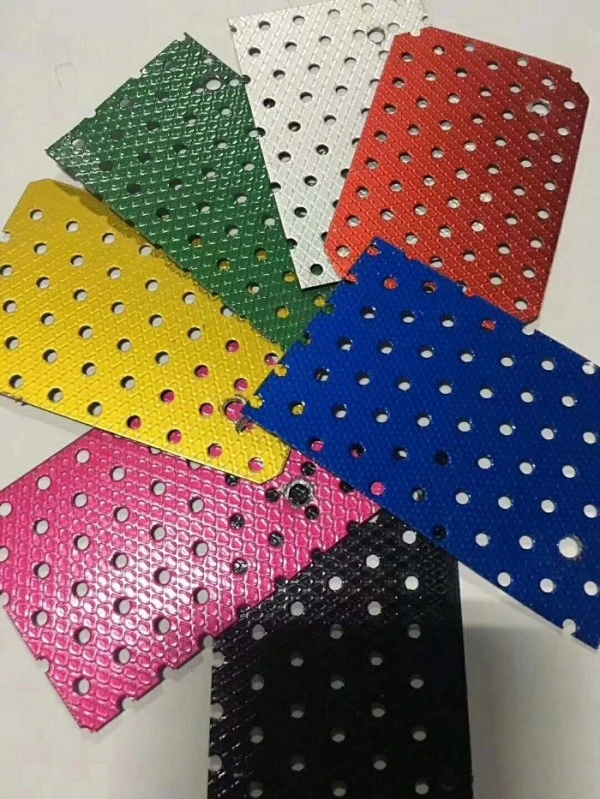

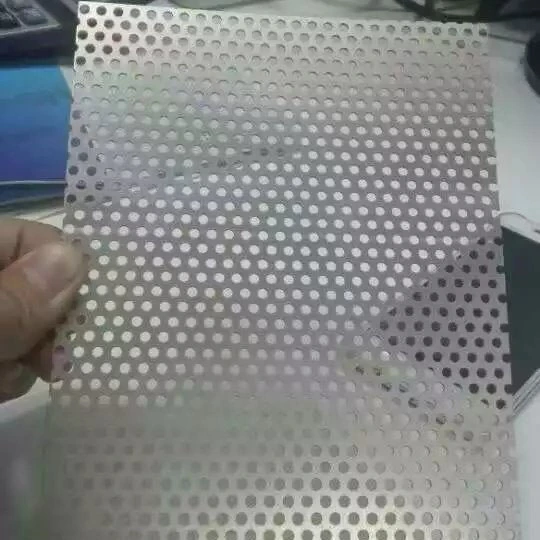

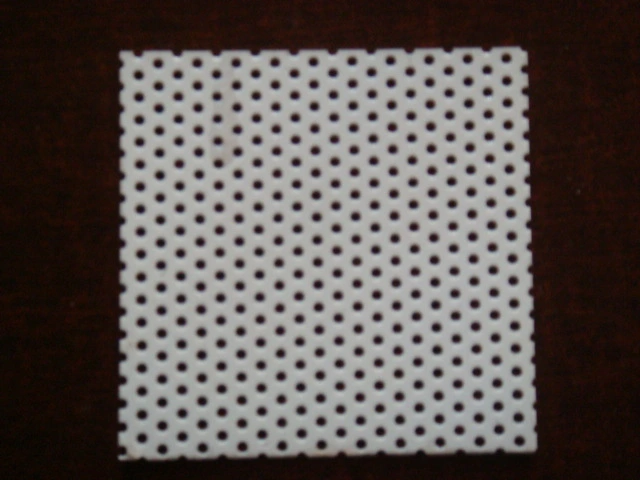

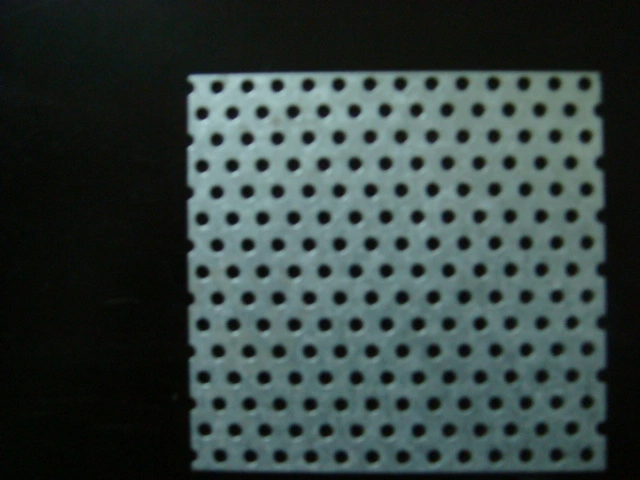

Έγχρωμο διάτρητο φύλλο χάλυβα

Τα διάτρητα μεταλλικά φύλλα, γνωστά και ως διάτρητα πάνελ ή διάτρητα πλέγματα, παράγονται με διάτρηση σχεδίων οπών σε μεταλλικά φύλλα.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα προϊόντα για αρχιτεκτονικές, ακουστικές και βιομηχανικές εφαρμογές, με έμφαση στην ακρίβεια διαστάσεων και την ιχνηλασιμότητα των υλικών.

Η επιλογή του βασικού υλικού εξαρτάται από το περιβάλλον λειτουργίας και τις απαιτήσεις απόδοσης. Τρεις ομάδες υλικών χρησιμοποιούνται συνήθως:

304 από ανοξείδωτο χάλυβα:Παρέχει αντοχή στη διάβρωση κατάλληλη για υπαίθρια και χημικά επιθετικά περιβάλλοντα. Ένα αντιπροσωπευτικό δείγμα δεν έδειξε σκουριά μετά από 1000 ώρες δοκιμής ψεκασμού αλατιού υπό συνθήκες ASTM B117. Η πραγματική απόδοση εξαρτάται από το φινίρισμα της επιφάνειας και την προετοιμασία των άκρων.

Κράμα αλουμινίου (π.χ., 6061):Προσφέρει χαμηλή πυκνότητα (περίπου 2,7 g/cm³) σε συνδυασμό με καλή αντοχή. Το υλικό μπορεί να είναι ανοδιωμένο ή με βαφή πούδρας για βελτιωμένη ανθεκτικότητα και εμφάνιση της επιφάνειας.

Q235 γαλβανισμένος ή έγχρωμος χάλυβας:Μια οικονομική επιλογή για γενική αρχιτεκτονική και βιομηχανική χρήση. Η προστασία της επιφάνειας συνήθως επιτυγχάνεται μέσω γαλβανισμού εν θερμώ που ακολουθείται από ηλεκτροστατική βαφή πούδρας.

Διαδικασία Κατασκευής και Εύρος Διαστάσεων

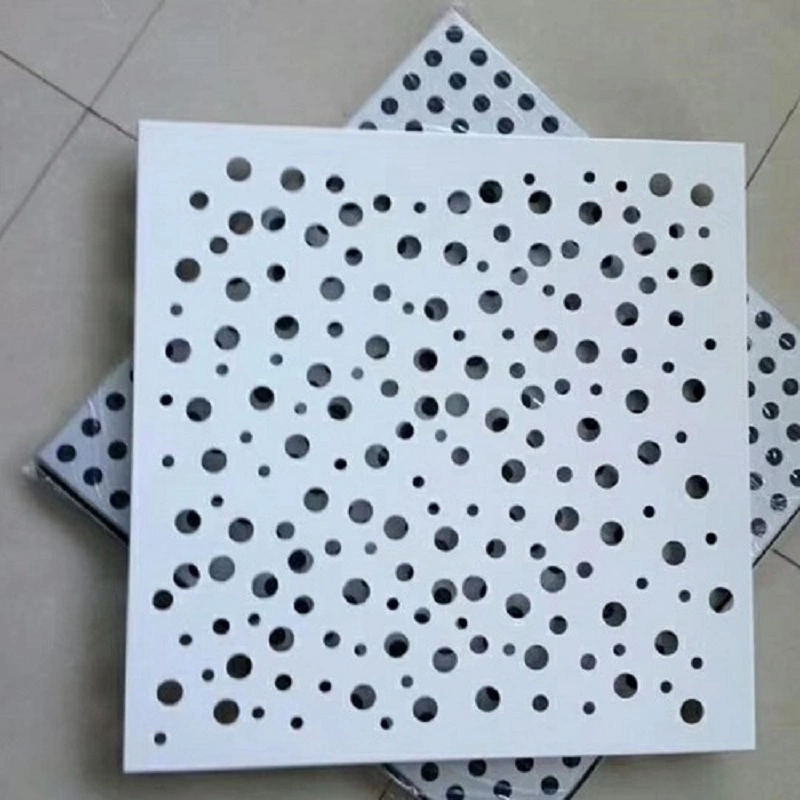

Ο εξοπλισμός διάτρησης υψηλής ταχύτητας CNC παράγει πάνω από 20 μοτίβα διάτρησης, συμπεριλαμβανομένων στρογγυλών, τετράγωνων, σχισμών, εξαγωνικών, σταυρωτών, σε κλίμακα ψαριών και ανθών δαμασκηνιάς. Η διαδικασία επιτρέπει τον ακριβή έλεγχο της διαμέτρου της οπής, της απόστασης και της αναλογίας ανοιχτής επιφάνειας.

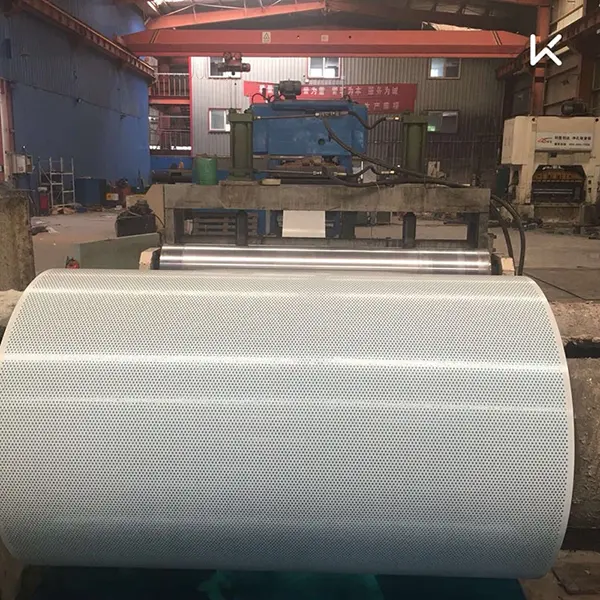

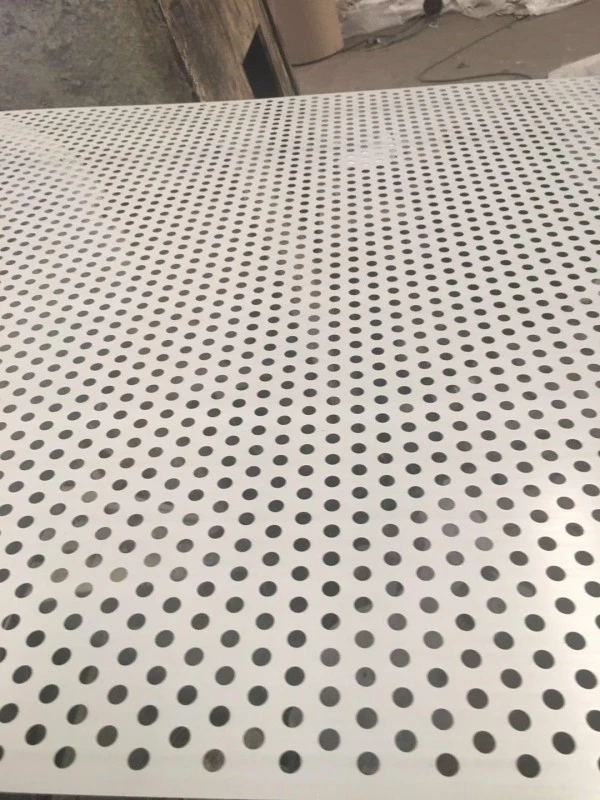

Τα επίπεδα φύλλα μπορούν να παραχθούν σε πάχη από 0,1 mm έως 15 mm, με διάμετρο οπών από 0,1 mm έως 200 mm. Τα ελασματοποιημένα φύλλα διατίθενται σε πάχη από 0,2 mm έως 1,5 mm, με μέγιστο πλάτος 1250 mm και διάμετρο οπών από 0,5 mm έως 10 mm. Για αρχιτεκτονικές εφαρμογές, τα κοινά πάχη κυμαίνονται από 0,5 mm έως 2,0 mm, με διάμετρο οπών μεταξύ 3 mm και 20 mm. Οι λόγοι ανοιχτής επιφάνειας από 15% έως 60% είναι τυπικοί και η ανοχή διαμέτρου οπής ελέγχεται εντός ±0,1 mm.

Επιλογές επιφανειακής επεξεργασίας

Τα φύλλα κράματος αλουμινίου μπορούν να ανοδιωθούν για να δημιουργήσουν ένα σκληρό, πυκνό στρώμα οξειδίου που βελτιώνει την αντοχή στη διάβρωση και τη σκληρότητα της επιφάνειας. Η επίστρωση πούδρας προσφέρει ένα φιλικό προς το περιβάλλον φινίρισμα με καλές καιρικές συνθήκες και χημική αντοχή. Η ηλεκτροφορητική επίστρωση παρέχει ομοιόμορφη κάλυψη με ισχυρή πρόσφυση.

Τα φύλλα χάλυβα προστατεύονται συνήθως με γαλβανισμό εν θερμώ που ακολουθείται από ηλεκτροστατική βαφή πούδρας, με τυπικό πάχος επίστρωσης τουλάχιστον 60 μm.

Μετρημένα χαρακτηριστικά απόδοσης

1. Ακουστική Απόδοση: Τιμές NRC από Εργαστηριακές Δοκιμές

Τα διάτρητα φύλλα συμβάλλουν στην απορρόφηση του ήχου όταν τοποθετούνται με διάκενο αέρα ή πορώδες υλικό υποστήριξης. Τα ηχητικά κύματα που εισέρχονται στις οπές χάνουν ενέργεια μέσω της τριβής και των ιξωδών επιφανειών στις επιφάνειες ανοίγματος.

Οι συντελεστές ηχοαπορρόφησης μετρήθηκαν σε καθορισμένες συχνότητες ζώνης οκτάβας σύμφωνα με το ASTM C423 για ένα αντιπροσωπευτικό συγκρότημα που αποτελείται από ένα πλαίσιο αλουμινίου εξαγωνικής οπής με ένα πορώδες στρώμα υποστήριξης και μια κοιλότητα αέρα. Ο συντελεστής μείωσης θορύβου (NRC) που προέκυψε ήταν 0,8 ή υψηλότερος για αυτήν τη δοκιμασμένη διαμόρφωση. Το πραγματικό NRC για μια συγκεκριμένη εγκατάσταση εξαρτάται από το πάχος του πάνελ, το μέγεθος της οπής, τον ρυθμό διάτρησης, το υλικό υποστήριξης, το βάθος της κοιλότητας αέρα και τη μέθοδο τοποθέτησης. Οι αναφορές δοκιμών είναι διαθέσιμες κατόπιν αιτήματος.

2. Μηχανικές Ιδιότητες και Ικανότητα Φορτίου

Η μηχανική απόδοση εξαρτάται από το υλικό βάσης, το πάχος και το σχέδιο διάτρησης. Η δομική χωρητικότητα φορτίου θα πρέπει να υπολογίζεται σύμφωνα με το ισχύον πρότυπο σχεδιασμού με βάση το πάχος του πάνελ, τη γεωμετρία διάτρησης, την απόσταση στήριξης, το άνοιγμα και τη μέθοδο στερέωσης. Για αναφορά, ένα χαλύβδινο πάνελ πάχους 3 mm με τετράγωνες διατρήσεις (άνοιγμα 10 mm) και ένα καθορισμένο άνοιγμα στήριξης έχει επαληθευτεί ότι αντέχει σε ομοιόμορφα κατανεμημένο φορτίο 5 kN/m² μέσω μηχανικών υπολογισμών. Λεπτομερείς σημειώσεις υπολογισμού μπορούν να παρέχονται κατόπιν αιτήματος.

Τα πάνελ με κυκλικές διατρήσεις (άνοιγμα 20 mm, 50% ανοιχτή επιφάνεια) εμφανίζουν αντίσταση ροής αέρα 50 Pa ή μικρότερη όταν δοκιμάζονται σύμφωνα με το ISO 5801.

Η αντοχή στη διάβρωση επαληθεύεται μέσω δοκιμής ψεκασμού αλατιού: ένα δείγμα ανοξείδωτου χάλυβα 304 δεν έδειξε σκουριά μετά από 1000 ώρες ανά ASTM B117. Ο γαλβανισμένος χάλυβας με γαλβανισμό εν θερμώ και επίστρωση πούδρας δεν παρουσίασε ξεφλούδισμα ή σκουριά μετά από 500 ώρες κάτω από το ίδιο πρότυπο. Οι αναφορές δοκιμών είναι διαθέσιμες.

3. Ανθεκτικότητα επιφάνειας και αντοχή στις καιρικές συνθήκες

Τα ανοδιωμένα ή επικαλυμμένα με σκόνη πάνελ αλουμινίου παρουσιάζουν βελτιωμένη αντοχή στη διάβρωση, τη φθορά και την έκθεση στην υπεριώδη ακτινοβολία. Η απόδοση κάθε επεξεργασίας επιφάνειας μπορεί να επιβεβαιωθεί από τις σχετικές εκθέσεις δοκιμών που παρέχονται με την παραγγελία.

4. Εμπειρία Εφαρμογής σε Κατασκευές και Μεταφορές

Τα διάτρητα πάνελ χρησιμοποιούνται σε φράγματα θορύβου μεταφοράς, συχνά σε συνδυασμό με ηχοαπορροφητικό υλικό πίσω από τη διάτρητη επιφάνεια. Σε δημόσια κτίρια όπως τερματικούς σταθμούς αεροδρομίων, σιδηροδρομικούς σταθμούς, στάδια και εκθεσιακά κέντρα, τα πάνελ παρέχουν ακουστικό έλεγχο ενώ επιτρέπουν οπτική ευελιξία σχεδιασμού.

Οι αρχιτεκτονικές προσόψεις χρησιμοποιούν μοτίβα διάτρησης για να δημιουργήσουν ημιδιαφανή εφέ και παραλλαγές φωτός και σκιάς. Τεκμηριωμένα παραδείγματα περιλαμβάνουν τη μεταλλική πρόσοψη των διαμερισμάτων Skylight στη Γαλλία και τη βιβλιοθήκη της Κεντρικής Ακαδημίας Καλών Τεχνών. Για αναφορές και τεκμηρίωση σχετικά με το έργο, επικοινωνήστε με την ομάδα μας.

Τεχνικές Προδιαγραφές και Αποδεικτικά Σημειώσεις

Οι ακόλουθες παράμετροι βασίζονται σε τυπική παραγωγή και σε σχετικά πρότυπα δοκιμών. Όπου ισχύει, η τεκμηρίωση αποδεικτικών στοιχείων είναι διαθέσιμη κατόπιν αιτήματος.

Βασικά χαρακτηριστικά και πρακτικά πλεονεκτήματα

1. Επαληθευμένη ακουστική απόδοση.Το NRC άνω του 0,8 έχει επιβεβαιωθεί για ένα συγκεκριμένο δοκιμασμένο συγκρότημα. Όταν συνδυάζονται με κατάλληλη βάση και κοιλότητα αέρα, τα πάνελ συμβάλλουν στη μείωση των επιπέδων θορύβου στα εμπόδια κυκλοφορίας και στα αρχιτεκτονικά ακουστικά συστήματα.

2. Ευελιξία υλικού.Οι επιλογές περιλαμβάνουν ανοξείδωτο χάλυβα 304 για αντοχή στη διάβρωση, κράμα αλουμινίου για ελαφριές διακοσμητικές εφαρμογές και γαλβανισμένο χάλυβα για οικονομική γενική χρήση.

3. Ποικιλία σχεδίων διάτρησης.Διατίθενται περισσότερα από 20 μοτίβα, με προσαρμόσιμη διάμετρο οπής και αναλογία ανοιχτής περιοχής για την επίτευξη της επιθυμητής οπτικής διαφάνειας, ακουστικής απόδοσης και αερισμού.

4. Ανθεκτικά στις καιρικές συνθήκες φινιρίσματα.Τα πάνελ αλουμινίου μπορούν να είναι ανοδιωμένα ή επικαλυμμένα με σκόνη. Τα χαλύβδινα πάνελ χρησιμοποιούν γαλβανισμό εν θερμώ και επίστρωση πούδρας. Μπορούν να παρέχονται αναφορές δοκιμών για αντοχή σε ψεκασμό αλατιού.

5. Ευρύ φάσμα εφαρμογής.Κατάλληλο για διακοσμητική ακουστική επεξεργασία σε δημόσια κτίρια, φράγματα θορύβου κυκλοφορίας, προφυλακτήρες βιομηχανικού εξοπλισμού και εξαρτήματα φιλτραρίσματος.

Οδηγίες επιλογής και εγκατάστασης

Για ακουστικές εφαρμογές:Επιλέξτε το σχέδιο διάτρησης και την ανοιχτή περιοχή με βάση το εύρος συχνοτήτων στόχου. Ένα πορώδες υλικό υποστήριξης και ένα διάκενο αέρα βελτιώνουν σημαντικά την απορρόφηση. Χρησιμοποιήστε δεδομένα δοκιμής ASTM C423 για καθοδήγηση, αλλά επαληθεύστε την απόδοση για τη συγκεκριμένη συναρμολόγηση σας.

Για προσόψεις εξωτερικού χώρου:Επιλέξτε ανοξείδωτο ατσάλι 304 ή αλουμίνιο με βαφή πούδρας για μακροχρόνια αντοχή στη διάβρωση. Επιβεβαιώστε ότι το πάχος και το προφίλ του πίνακα πληρούν τις απαιτήσεις φορτίου ανέμου της τοποθεσίας του έργου.

Για βιομηχανικό φιλτράρισμα:Προσδιορίστε με ακρίβεια την απαιτούμενη διάμετρο, απόσταση και ανοιχτή περιοχή οπών. Ο έλεγχος ανοχής διαστάσεων είναι κρίσιμος για τη σταθερή απόδοση φιλτραρίσματος.

Κατά την εγκατάσταση:Χειριστείτε τα πάνελ προσεκτικά για να αποφύγετε την κάμψη ή την καταστροφή των διάτρητων άκρων. Χρησιμοποιήστε κατάλληλους συνδετήρες και πλαίσιο στήριξης. Για ακουστικά συγκροτήματα, βεβαιωθείτε ότι το υλικό υποστήριξης έχει τοποθετηθεί χωρίς κενά ή συμπίεση που θα μπορούσαν να μειώσουν την απόδοση.

Υποστήριξη προσαρμοσμένης κατασκευής

Δεχόμαστε σχέδια που παρέχονται από τον πελάτη σε κοινές μορφές CAD (DXF, DWG) για προσαρμοσμένες διατάξεις διάτρησης. Η ομάδα μηχανικών μας εξετάζει τη γεωμετρία των οπών, την απόσταση των άκρων, την ανοιχτή περιοχή και τις απαιτήσεις διαμόρφωσης πριν από την παραγωγή. Επιθεώρηση πρώτου προϊόντος και πιστοποιητικά υλικού είναι διαθέσιμα κατόπιν αιτήματος.

Τυπικές περιοχές εφαρμογής

1.Συστήματα ηχητικού φραγμού για τον έλεγχο του θορύβου της κυκλοφορίας κατά μήκος αυτοκινητοδρόμων, σιδηροδρόμων και μετρό.

2.Εσωτερική ηχοαπορροφητική διακόσμηση για μεγάλα δημόσια κτίρια, συμπεριλαμβανομένων των τερματικών αεροδρομίων, των σιδηροδρομικών σταθμών υψηλής ταχύτητας, των σταδίων και των εκθεσιακών κέντρων.

3.Αρχιτεκτονικές προσόψεις, οροφές και χωρίσματα που δημιουργούν εφέ φωτός και σκιάς και ημιδιαφανή οπτικά σχέδια.

4.Προστατευτικά καλύμματα για βιομηχανικό εξοπλισμό, πάνελ απαγωγής θερμότητας και γρίλιες ηχείων.

5.Βιομηχανική διήθηση και έλεγχος για χημικά μηχανήματα, φαρμακευτικό εξοπλισμό και μηχανήματα επεξεργασίας τροφίμων.

Συχνές Ερωτήσεις

1. Πώς πρέπει να επιλέγεται το μέγεθος διάτρησης και η ανοιχτή περιοχή για μια ακουστική οροφή;

Η επιλογή εξαρτάται από το εύρος συχνοτήτων στόχου και το υλικό υποστήριξης. Για γενική απορρόφηση εύρους ομιλίας, μια ανοιχτή περιοχή 20–30% με διάμετρο οπών 3–6 mm είναι κοινή. Ένα παχύτερο πορώδες υπόστρωμα και μια βαθύτερη κοιλότητα αέρα βελτιώνουν την απορρόφηση χαμηλής συχνότητας. Συνιστούμε να δοκιμάσετε ένα αντιπροσωπευτικό συγκρότημα ή να συμβουλευτείτε έναν ειδικό ακουστικής για κρίσιμους χώρους.

2. Ποια είναι η διαφορά μεταξύ των διάτρητων μεταλλικών φύλλων και των διογκωμένων μεταλλικών φύλλων;

Τα διάτρητα φύλλα είναι τρυπημένα από συμπαγές μέταλλο, αφήνοντας ένα καθαρό, ομοιόμορφο σχέδιο οπών με υψηλό βαθμό ακρίβειας. Το διογκωμένο μέταλλο είναι σχισμένο και τεντωμένο, δημιουργώντας ένα πλέγμα με ανοίγματα σε σχήμα ρόμβου και μια ανάγλυφη επιφάνεια. Τα διάτρητα φύλλα συνήθως προσφέρουν καλύτερη επιπεδότητα και ευρύτερο φάσμα διακοσμητικών σχεδίων, ενώ το διογκωμένο μέταλλο είναι συχνά ελαφρύτερο και λιγότερο ακριβό για ορισμένες βιομηχανικές εφαρμογές.

3. Μπορούν τα διάτρητα μεταλλικά φύλλα να λυγίσουν ή να σχηματιστούν μετά από διάτρηση;

Ναι, αλλά η έκταση εξαρτάται από το υλικό, το πάχος και το σχέδιο διάτρησης. Τα πολύ ανοιχτά μοτίβα μειώνουν τη μορφοποίηση. Εάν απαιτείται διαμόρφωση, η διάταξη διάτρησης θα πρέπει να είναι σχεδιασμένη έτσι ώστε να αποφεύγεται η υπερβολική πίεση στα άκρα των οπών. Συζητήστε τις απαιτήσεις διαμόρφωσης με την ομάδα μηχανικών μας κατά τη φάση σχεδιασμού.

4. Ποιο υλικό να επιλέξω για μια εφαρμογή παραθαλάσσιας πρόσοψης;

Για παράκτια περιβάλλοντα, συνιστάται συνήθως ανοξείδωτος χάλυβας 304 ή κράμα αλουμινίου με κατάλληλο φινίρισμα ανοδιωμένου ή με επίστρωση πούδρας. Ο ανοξείδωτος χάλυβας προσφέρει την υψηλότερη αντοχή στη διάβρωση, ενώ το αλουμίνιο είναι ελαφρύτερο. Αποφύγετε τον τυπικό γαλβανισμένο χάλυβα, εκτός εάν έχει πρόσθετες προστατευτικές επιστρώσεις κατάλληλες για τις συγκεκριμένες συνθήκες.

5. Μια υψηλότερη ανοιχτή περιοχή παρέχει πάντα καλύτερη απορρόφηση ήχου;

Όχι απαραίτητα. Ενώ μια υψηλότερη ανοιχτή περιοχή επιτρέπει περισσότερο ήχο να φτάσει στο υλικό υποστήριξης, υπάρχει ένα βέλτιστο εύρος. Πάνω από ένα ορισμένο όριο, η μάζα και η ακαμψία του πίνακα μειώνονται, γεγονός που μπορεί να μειώσει την απόδοση χαμηλής συχνότητας. Η αλληλεπίδραση μεταξύ της ανοιχτής περιοχής, της διαμέτρου της οπής, του υλικού υποστήριξης και του βάθους της κοιλότητας καθορίζει τη συνολική απορρόφηση. Συνιστάται δοκιμή ή προσομοίωση για ακριβή αποτελέσματα.
