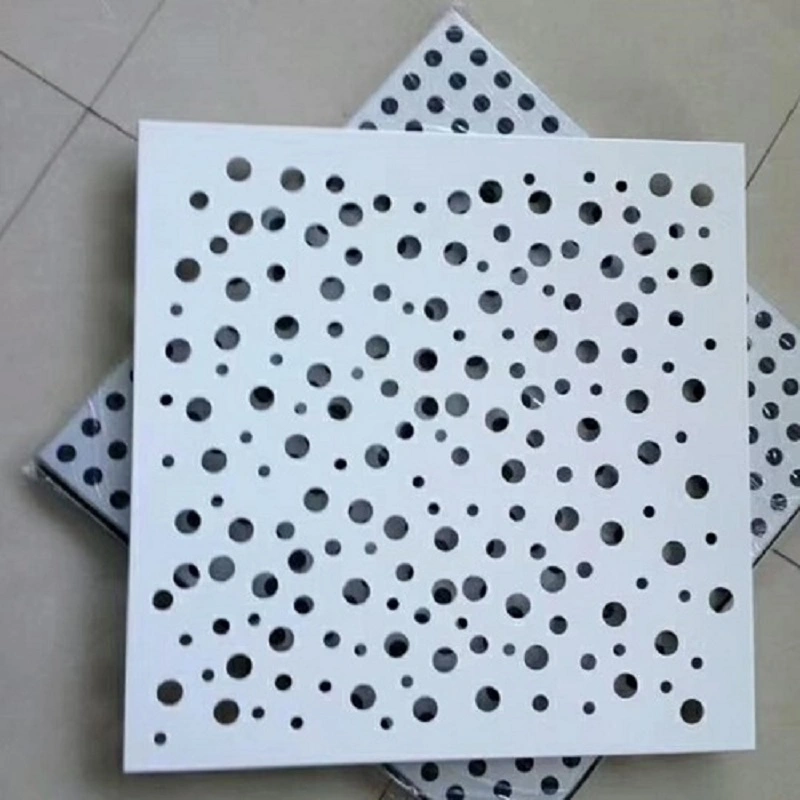

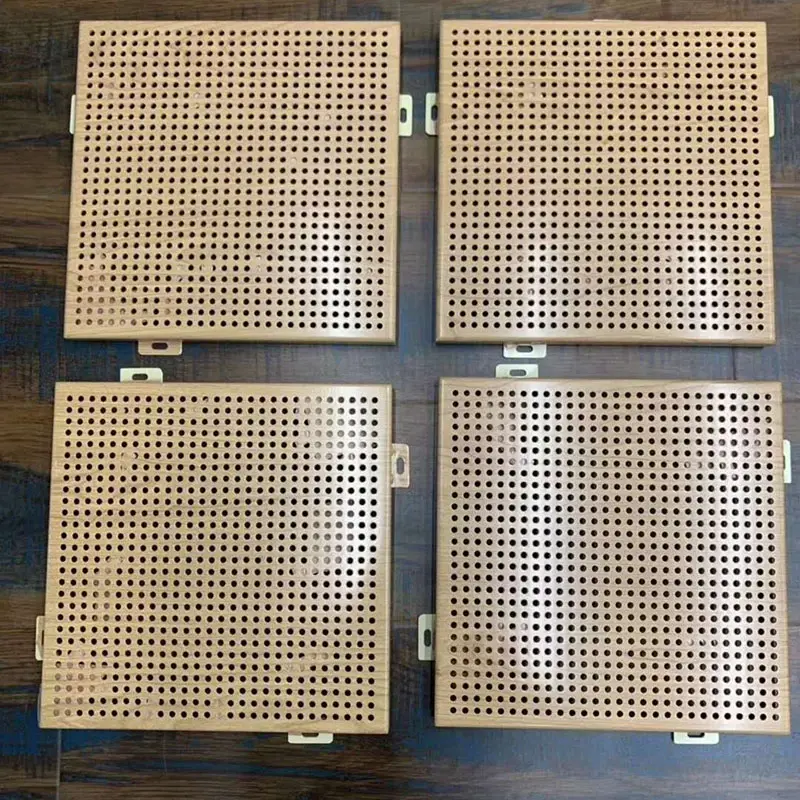

Διάτρητα πάνελ Alu-Mg-Mn

Τα διάτρητα πάνελ Alu-Mg-Mn παράγονται από κράμα αλουμινίου-μαγνήσιου-μαγγανίου της σειράς AA3004 (AlMg1Mn1) χρησιμοποιώντας εξοπλισμό διάτρησης ακριβείας υψηλής ταχύτητας.Οικοδομικά Υλικά SENBOπρομηθεύει αυτά τα πάνελ για αρχιτεκτονικές εφαρμογές που απαιτούν τόσο ακουστική απόδοση όσο και οπτική έλξη, όπως τερματικά αεροδρομίων, σιδηροδρομικούς σταθμούς υψηλής ταχύτητας, αθλητικούς χώρους και εκθεσιακά κέντρα.

Το κράμα περιέχει περίπου 1,0%-1,5% μαγγάνιο και 0,8%-1,3% μαγνήσιο, με το υπόλοιπο να είναι αλουμίνιο. Αυτή η σύνθεση παρέχει ένα συνδυασμό χαμηλής πυκνότητας και καλής μηχανικής αντοχής. Το βασικό μέταλλο είναι άκαυστο και τα διαμορφωμένα πάνελ προσφέρουν σχεδιαστική ευελιξία για καμπύλες ή επίπεδες επιφάνειες.

Ακουστική Απόδοση και Εμπειρία Έργου

Οι μεγάλοι χώροι με σκληρές επιφάνειες συχνά υποφέρουν από υπερβολική αντήχηση και ηχώ. Τα διάτρητα πάνελ Al-Mg-Mn μπορούν να συνδυαστούν με υλικά απορρόφησης ήχου, όπως ακουστικό ύφασμα ή υαλοβάμβακας για να σχηματίσουν ένα συγκρότημα που βελτιώνει την απορρόφηση του ήχου. Σε βελτιστοποιημένες διαμορφώσεις, το συνδυασμένο σύστημα μπορεί να επιτύχει συντελεστή ηχοαπορρόφησης άνω του 0,9 κάτω από συγκεκριμένες εργαστηριακές συνθήκες.

Η πραγματική ακουστική απόδοση εξαρτάται από τον ρυθμό διάτρησης του πάνελ, τη διάμετρο της οπής, τον τύπο και το πάχος του υλικού υποστήριξης, το βάθος της κοιλότητας αέρα και τη μέθοδο τοποθέτησης. Οι αναφορές δοκιμών για αντιπροσωπευτικές διαμορφώσεις είναι διαθέσιμες κατόπιν αιτήματος.

Για παράδειγμα, ένα ακουστικό σύστημα που χρησιμοποιεί διάτρητα πάνελ Al-Mg-Mn με ηχοαπορροφητικό βαμβάκι και ακουστικό ύφασμα εγκαταστάθηκε στο στάδιο Zongyang County για την αντιμετώπιση προβλημάτων ηχούς. Στο Linyi Olympic Sports Park Stadium, τα διάτρητα πάνελ συνδυάστηκαν με μόνωση από υαλοβάμβακα στην οροφή για μείωση του θορύβου. Αυτά τα έργα επιδεικνύουν τυπικές εφαρμογές, αλλά η συγκεκριμένη απόδοση θα πρέπει να επαληθεύεται για κάθε σχέδιο.

Μηχανική αντοχή και ελαφρύς σχεδιασμός

Η πυκνότητα του κράματος αλουμινίου-μαγνήσιου-μαγγανίου είναι περίπου 2,75 g/cm³, περίπου το ένα τρίτο αυτής του χάλυβα. Αυτό μειώνει το δομικό φορτίο όταν χρησιμοποιείται σε στέγες μεγάλου ανοίγματος ή ψευδοροφές. Το AA3004 σε θερμοκρασία H36/H46 επιτυγχάνει αντοχή εφελκυσμού 240–285 MPa, αντοχή διαρροής τουλάχιστον 190 MPa και επιμήκυνση τουλάχιστον 3%, εξισορροπώντας την αντοχή με τη μορφοποίηση.

Αντοχή στη φωτιά και αντοχή στη διάβρωση

Το ίδιο το μεταλλικό υπόστρωμα είναι άκαυστο. Η ταξινόμηση πυρκαγιάς του πλήρους συγκροτήματος πάνελ εξαρτάται από τη δομή του πίνακα, την επίστρωση, τη διαμόρφωση διάτρησης και τυχόν υλικά υποστήριξης και θα πρέπει να επιβεβαιώνεται από την ισχύουσα αναφορά δοκιμής. Για έργα που απαιτούν καθορισμένο βαθμό πυρκαγιάς, μπορούμε να παρέχουμε τεκμηρίωση από διαπιστευμένα εργαστήρια.

Η επιφάνεια αλουμινίου σχηματίζει φυσικά ένα πυκνό στρώμα οξειδίου που παρέχει αυτοπροστατευτική αντοχή στη διάβρωση έναντι ήπιων οξέων και αλκαλίων. Η αναμενόμενη διάρκεια ζωής εξαρτάται από την ποιότητα του κράματος, το σύστημα επίστρωσης, την ποιότητα εγκατάστασης και την περιβαλλοντική έκθεση. Για έργα με καθορισμένους στόχους ανθεκτικότητας, η επιλογή υλικού και επίστρωσης θα πρέπει να βασίζεται στο συγκεκριμένο περιβάλλον.

Διαστάσεις και Επιλογές Προδιαγραφών

Ο παρακάτω πίνακας παραθέτει τυπικές προδιαγραφές. Η προσαρμογή είναι διαθέσιμη για διάμετρο οπής, σχέδιο, ρυθμό διάτρησης, σχήμα προφίλ και χρώμα επίστρωσης.

Βασικά χαρακτηριστικά και πρακτικά πλεονεκτήματα

1. Αποτελεσματικός ακουστικός έλεγχος σε μεγάλους χώρους.Όταν χρησιμοποιούνται ως μέρος ενός συγκροτήματος απορρόφησης ήχου, τα πάνελ συμβάλλουν στη μείωση της ηχούς και της αντήχησης. Η απόδοση εξαρτάται από το υλικό υποστήριξης και τις λεπτομέρειες εγκατάστασης.

2. Ελαφρύ με επαρκή αντοχή.Η χαμηλή πυκνότητα μειώνει το δομικό φορτίο, ενώ η αντοχή σε εφελκυσμό πάνω από 240 MPa υποστηρίζει εφαρμογές μεγάλου ανοίγματος χωρίς υπερβολική παραμόρφωση.

3. Αντοχή στη διάβρωση και μακροζωία.Το φυσικό στρώμα οξειδίου και η προαιρετική επίστρωση PVDF παρέχουν αντοχή στις καιρικές συνθήκες και την ήπια έκθεση σε χημικά. Η πραγματική διάρκεια ζωής εξαρτάται από τις περιβαλλοντικές συνθήκες και τη συντήρηση.

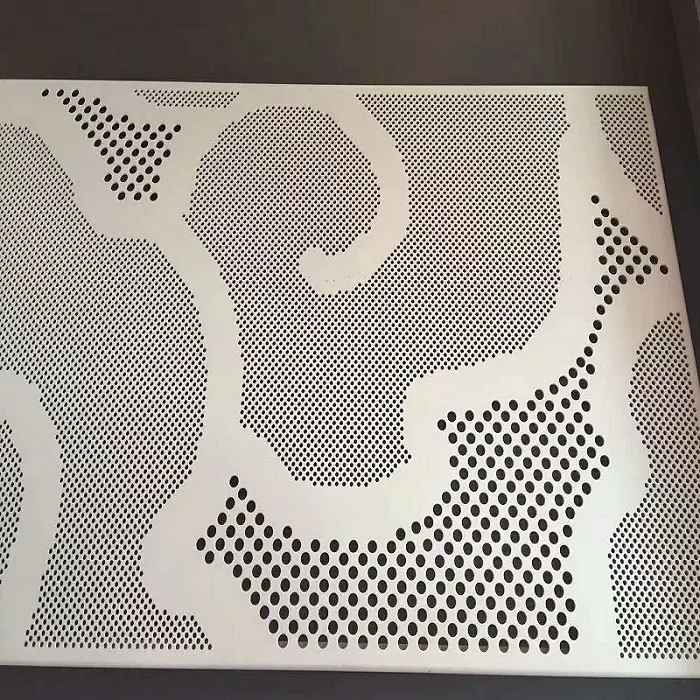

4. Ευελιξία σχεδιασμού.Το σχέδιο διάτρησης, η διάμετρος οπής, η ανοιχτή περιοχή, το σχήμα προφίλ και το χρώμα μπορούν να προσαρμοστούν για να ανταποκρίνονται στις αρχιτεκτονικές και ακουστικές απαιτήσεις.

5. Ανακυκλώσιμο υλικό.Το κράμα αλουμινίου είναι πλήρως ανακυκλώσιμο στο τέλος της ζωής του, ευθυγραμμιζόμενο με τις βιώσιμες πρακτικές κατασκευής.

Οδηγίες επιλογής και εγκατάστασης

For acoustic design:Προσδιορίστε τον στοχευόμενο χρόνο αντήχησης και την απαιτούμενη απορρόφηση. Επιλέξτε τον κατάλληλο ρυθμό διάτρησης και συνδυάστε με ακουστικό ύφασμα ή βαμβάκι που απορροφά τον ήχο. Μια κοιλότητα αέρα πίσω από το πάνελ μπορεί να βελτιώσει την απόδοση χαμηλών συχνοτήτων.

Για περιοχές που χαρακτηρίζονται από πυρκαγιά:Επιβεβαιώστε την απαιτούμενη βαθμολογία πυρκαγιάς και βεβαιωθείτε ότι η πλήρης συναρμολόγηση, συμπεριλαμβανομένων τυχόν υλικών υποστήριξης, πληροί τους τοπικούς κώδικες. Το ίδιο το μεταλλικό πάνελ είναι άκαυστο, αλλά τα πρόσθετα υλικά μπορεί να επηρεάσουν τη συνολική βαθμολογία.

Για εξωτερικούς χώρους ή περιβάλλοντα με υψηλή υγρασία:Επιλέξτε ένα κατάλληλο σύστημα επίστρωσης, όπως το PVDF, για βελτιωμένη αντοχή στις καιρικές συνθήκες. Στεγανοποιήστε σωστά τους αρμούς και τις άκρες κατά την εγκατάσταση για να αποτρέψετε την είσοδο υγρασίας.

Κατά την εγκατάσταση:Χρησιμοποιήστε κατάλληλες μεθόδους ανύψωσης για να αποφύγετε την κάμψη ή το ξύσιμο της διάτρητης επιφάνειας. Ακολουθήστε το καθορισμένο σχέδιο στερέωσης και εξασφαλίστε τη σωστή ευθυγράμμιση για καθαρή εμφάνιση.

Τυπικές περιοχές εφαρμογής

1.Ηχοαπορροφητικά συστήματα οροφής και τοίχων για αθλητικούς χώρους, όπως στάδια και natatorium.

2.Ακουστικές διακοσμητικές εγκαταστάσεις για συγκοινωνιακούς κόμβους, συμπεριλαμβανομένων τερματικών αεροδρομίων, σιδηροδρομικών σταθμών υψηλής ταχύτητας και σταθμών μετρό.

3.Δημόσια κτίρια με συγκεκριμένες απαιτήσεις ακουστικής, όπως συνεδριακά κέντρα, εκθεσιακά κέντρα και θέατρα.

4.Λύσεις μείωσης θορύβου για βιομηχανικές εγκαταστάσεις και χώρους εξοπλισμού.

Συχνές Ερωτήσεις

1. Ποια είναι η διαφορά μεταξύ των διάτρητων πάνελ Al-Mg-Mn και των τυπικών διάτρητων πάνελ χάλυβα;

Τα πάνελ Al-Mg-Mn είναι ελαφρύτερα από τα χαλύβδινα πάνελ του ίδιου πάχους, μειώνοντας το δομικό φορτίο και απλοποιώντας την εγκατάσταση. Προσφέρουν επίσης φυσική αντοχή στη διάβρωση από το στρώμα οξειδίου, ενώ τα πάνελ χάλυβα απαιτούν γαλβανισμό ή επίστρωση. Η ικανότητα σχηματισμού του κράματος το καθιστά κατάλληλο για καμπύλα ή πολύπλοκα σχήματα.

2. Τι ποσοστό διάτρησης πρέπει να καθορίσω για ακουστική οροφή γηπέδου;

Για μεγάλους χώρους, ένα ποσοστό διάτρησης μεταξύ 15% και 30% είναι συνηθισμένο, αλλά η βέλτιστη τιμή εξαρτάται από το εύρος συχνοτήτων στόχου και το υλικό υποστήριξης. Ένας σύμβουλος ακουστικής μπορεί να παρέχει συγκεκριμένες συστάσεις με βάση τον όγκο του δωματίου και την προβλεπόμενη χρήση.

3. Ο αναφερόμενος συντελεστής ηχοαπορρόφησης ισχύει μόνο για το διάτρητο πάνελ;

Όχι. Η αναφερόμενη τιμή 0,9 ή μεγαλύτερη αναφέρεται στο πλήρες συγκρότημα, συμπεριλαμβανομένου του διάτρητου πλαισίου, του πορώδους απορροφητή (π.χ. υαλοβάμβακα) και οποιασδήποτε κοιλότητας αέρα. Το πάνελ από μόνο του έχει περιορισμένη απορρόφηση. Συνιστούμε να δοκιμάσετε ένα αντιπροσωπευτικό συγκρότημα για κρίσιμα έργα.

4. Ποια κατηγορία κράματος πρέπει να ορίσω για εφαρμογές εξωτερικών στεγών;

Το AA3004 καθορίζεται συνήθως για εφαρμογές εξωτερικών στεγών και προσόψεων λόγω της υψηλότερης αντοχής και της καλής αντοχής στη διάβρωση. Το AA3003 μπορεί να χρησιμοποιηθεί για λιγότερο απαιτητικές εσωτερικές εφαρμογές. Επιβεβαιώστε με τον μηχανικό του έργου ποιος βαθμός πληροί τις δομικές απαιτήσεις και τις απαιτήσεις αντοχής.

5. Πώς πρέπει να επιλέγεται το πάχος του πάνελ για τα ανοίγματα ψευδοροφής;

Το πάχος του πάνελ επηρεάζει τόσο τη δομική ακαμψία όσο και το βάρος. Για ψευδοροφές, ένα πάχος 0,8–1,0 mm χρησιμοποιείται συχνά για μέτρια ανοίγματα, ενώ μεγαλύτερα ανοίγματα ή μεγαλύτερα φορτία μπορεί να απαιτούν 1,2 mm. Οι πίνακες ανοιγμάτων του κατασκευαστή και οι απαιτήσεις φορτίου του έργου θα πρέπει να καθοδηγούν την επιλογή.
