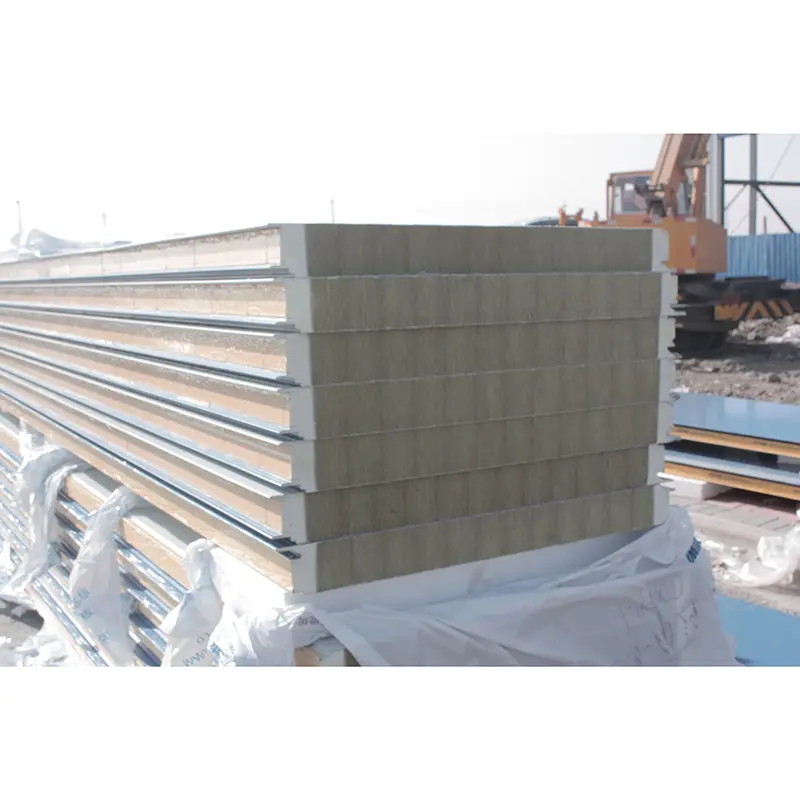

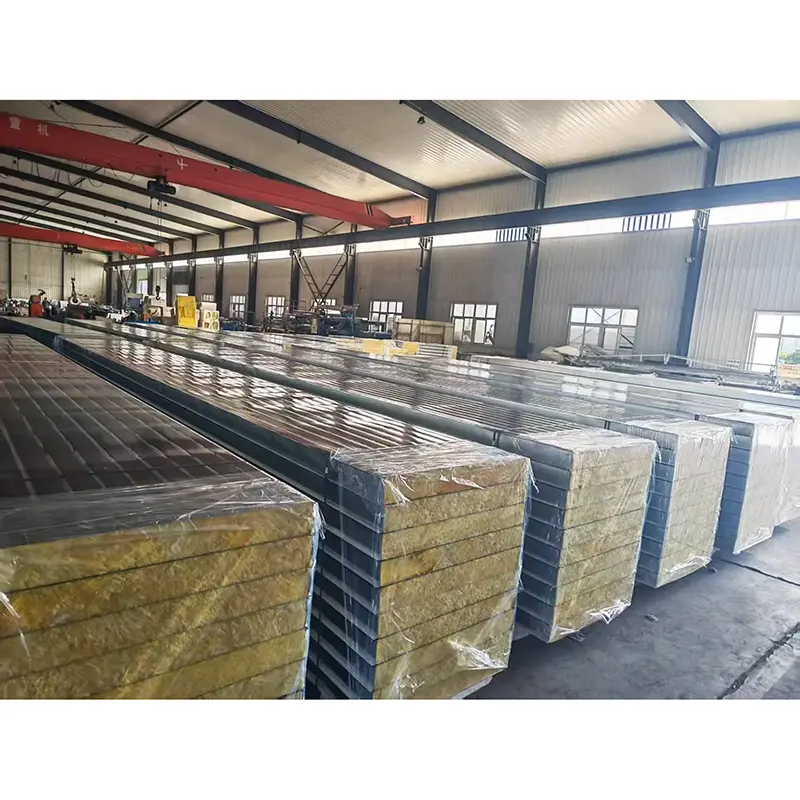

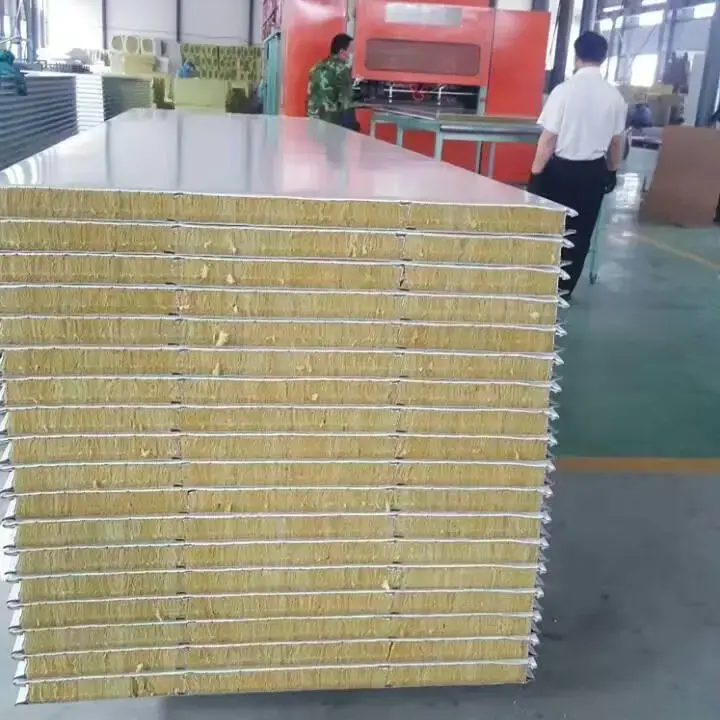

Τα πάνελ σάντουιτς από πετροβάμβακα είναι σύνθετα πάνελ που αποτελούνται από μεταλλικές επιφάνειες και έναν πυρήνα από πετροβάμβακα. Ο πυρήνας παράγεται από φυσικά μεταλλεύματα όπως ο βασάλτης και ο δολομίτης, τα οποία τήκονται σε υψηλές θερμοκρασίες, ινοποιούνται με φυγόκεντρη διαδικασία τεσσάρων κυλίνδρων, επεξεργάζονται με συνδετικά και υδατοαπωθητικά και στη συνέχεια ωριμάζονται σε λωρίδες. Πριν από την πλαστικοποίηση, οι λωρίδες του πυρήνα κόβονται και περιστρέφονται κατά 90 μοίρες έτσι ώστε ο προσανατολισμός της ίνας να είναι κάθετος στην επιφάνεια του πίνακα. Αυτό βελτιώνει τη θλιπτική αντοχή και την ακαμψία στην κάμψη.
Τα υλικά επένδυσης περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση, γαλβανισμένο χάλυβα ή χάλυβα επικαλυμμένο με κράμα Al-Zn με πάχος από 0,4 mm έως 0,8 mm. Οι διαθέσιμες επικαλύψεις επιφανειών είναι πολυεστέρας (PE), πολυεστέρας τροποποιημένος με σιλικόνη (SMP), πολυεστέρας υψηλής αντοχής (HDP) ή PVDF fluorocarbon. Η πυκνότητα του πυρήνα του πετροβάμβακα κυμαίνεται από 100 kg/m³ έως 150 kg/m³, με 120 kg/m³ ως στάνταρ επιλογή. Ο πυρήνας συνδέεται με τις μεταλλικές επιφάνειες με μια κόλλα υψηλής αντοχής για να σχηματίσει ένα ενσωματωμένο πάνελ.
Το πάχος του πάνελ μπορεί να προσαρμοστεί από 50 mm έως 150 mm σύμφωνα με τις απαιτήσεις του έργου. Το ενεργό πλάτος είναι συνήθως 900 mm ή 1000 mm, ενώ τα 1000 mm χρησιμοποιούνται για κυματοειδές προφίλ. Το μήκος του πάνελ μπορεί να φτάσει έως και τα 15.000 mm, ανάλογα με τις συνθήκες μεταφοράς.
| Δείκτης απόδοσης | Παράμετρος / Προδιαγραφή | Βάση ή Παρατηρήσεις |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Θερμομονωτικά πάνελ σάντουιτς με μεταλλική όψη για κτιριακή χρήση |
| Υλικό πρόσοψης | Χρωματικά επικαλυμμένος χάλυβας / Γαλβανισμένος χάλυβας / Χάλυβας με επίστρωση Al-Zn | Πάχος 0,4–0,8 mm |
| Υλικό πυρήνα | Πετροβάμβακας (ίνες βασάλτη) | Ίνες κάθετες στην επιφάνεια του πίνακα. εξαιρείται η περιεκτικότητα σε μαλλί σκωρίας |
| Πυκνότητα πυρήνα | 100–150 kg/m³ | Στάνταρ 120 kg/m³ |
| Θερμική αγωγιμότητα | ≤0,043 W/(m·K) | Μετρήθηκε σε θερμοκρασία περιβάλλοντος |
| Δύναμη Δεσμού | >0,06 MPa | Μεταξύ όψης και πυρήνα |
| Περιοχή δεσμού απολέπισης | ≥85% | Ανά αποφλοιωμένη επιφάνεια |
| Χωρητικότητα κάμψης φορτίου | ≥0,5 kN/m² σε εκτροπή L0/250 | Τυπική ελάχιστη απαίτηση |
| Απόδοση Καύσης | Κατηγορία Α (Μη εύφλεκτο) | GB 8624 Κατηγορία A (A1) |
| Αξιολόγηση αντοχής στη φωτιά | 50 mm ≥ 60 λεπτά; 100 mm ≥ 120 λεπτά; 150 mm ≥ 180 λεπτά | Επαληθεύεται με δοκιμές πυραντίστασης |
| Κοινό Πάχος | 50–150 mm | Προσαρμόσιμο |
| Αποτελεσματικό πλάτος | 900–1000 mm | Γλώσσα και αυλάκωση 900–1000 mm. κυματοειδές 1000 χλστ |
Ο πυρήνας του πετροβάμβακα είναι ένα ανόργανο ινώδες υλικό που πληροί το άκαυστο πρότυπο GB 8624 Class A (A1). Οι δοκιμές πυραντίστασης έχουν επαληθεύσει ότι ένα πάνελ σάντουιτς από πετροβάμβακα πάχους 50 mm παρέχει διάρκεια πυραντοχής τουλάχιστον 60 λεπτών, ένα πάνελ 100 mm τουλάχιστον 120 λεπτά και ένα πάνελ 150 mm τουλάχιστον 180 λεπτά. Ο πυρήνας μπορεί να αντέξει θερμοκρασίες πάνω από 1000°C. Δεν καίγεται, λιώνει ή παράγει λιωμένα σταγονίδια όταν εκτίθεται στη φωτιά και δεν απελευθερώνει τοξικούς ατμούς. Αυτή η απόδοση πληροί τις υποχρεωτικές απαιτήσεις πυρασφάλειας για υλικά κελύφους κτιρίων, συμπεριλαμβανομένων εκείνων που καθορίζονται στον Κώδικα Σχεδιασμού Καθαρών Δωματίων. Ένα έργο δημόσιας προμήθειας από την Huainan Mining Group απαιτούσε ρητά βαθμολογία πυρκαγιάς κατηγορίας Α για πάνελ σάντουιτς από πετροβάμβακα, που αντικατοπτρίζει την κρίσιμη ζήτηση για πυρασφάλεια σε βιομηχανικές εφαρμογές.
Η θερμική αγωγιμότητα του πυρήνα του πετροβάμβακα κυμαίνεται από 0,040 W/(m·K) έως 0,048 W/(m·K), με τιμή που δεν υπερβαίνει τα 0,043 W/(m·K) σε θερμοκρασία περιβάλλοντος. Ένα πάνελ σάντουιτς από πετροβάμβακα πάχους 100 mm έχει συντελεστή μεταφοράς θερμότητας όχι μεγαλύτερο από 0,404 W/(m²·K), που πληροί άμεσα το εθνικό πρότυπο για μείωση 75% στην κατανάλωση ενέργειας του κτιρίου. Πυρήνες από πετροβάμβακα χρησιμοποιήθηκαν στα συστήματα τοίχων και στέγης του έργου BASF Zhanjiang Verbund Site, μειώνοντας αποτελεσματικά τη μεταφορά θερμότητας μεταξύ εσωτερικών και εξωτερικών χώρων και μειώνοντας την κατανάλωση ενέργειας σε χώρους εργοστασίων και γραφείων.
Η αντοχή συγκόλλησης μεταξύ των μεταλλικών επιφανειών και του πυρήνα από πετροβάμβακα απαιτείται να είναι μεγαλύτερη από 0,06 MPa. Στις δοκιμές αποφλοίωσης, το υλικό του πυρήνα που παραμένει στις μεταλλικές επιφάνειες πρέπει να είναι ομοιόμορφα κατανεμημένο και να καλύπτει τουλάχιστον το 85% της επιφάνειας που έχει συγκολληθεί. Όταν η απόκλιση του μεσαίου ανοίγματος φτάσει τα L0/250, η ικανότητα φόρτισης σε κάμψη δεν πρέπει να είναι μικρότερη από 0,5 kN/m². Για ένα πυρίμαχο πάνελ σάντουιτς από πετροβάμβακα πάχους 100 mm, η μετρούμενη ικανότητα κάμψης έφτασε τα 2,68 kN/m², υπερβαίνοντας σημαντικά την ελάχιστη απαίτηση. Η πυκνότητα πυρήνα των 120 kg/m³ και ο προσανατολισμός της ίνας κάθετος στην επιφάνεια του πάνελ παρέχουν δομική ακαμψία και απόδοση κάμψης κατά τη μακροχρόνια χρήση.
Η δομή πορωδών ινών του πυρήνα από πετροβάμβακα παρέχει μετρήσιμη ηχοαπορρόφηση. Ένα πάνελ πάχους 50 mm επιτυγχάνει σταθμισμένη τιμή ηχομόνωσης 29 dB, μειώνοντας αποτελεσματικά τον εσωτερικό θόρυβο που προκαλείται από τη βροχή ή το χαλάζι στην οροφή. Σύμφωνα με τη δοκιμή ISO 354, η απόδοση ηχοαπορρόφησης φτάνει τα DELTA LA = 15,7 dB(A).
Τα πάνελ σάντουιτς από πετροβάμβακα έχουν επικυρωθεί σε πολλά έργα πραγματικού κόσμου. Η τοποθεσία BASF Zhanjiang Verbund, η τρίτη μεγαλύτερη ολοκληρωμένη παραγωγική βάση του Ομίλου BASF παγκοσμίως, χρησιμοποίησε συστήματα πάνελ σάντουιτς από πετροβάμβακα εκτενώς για τοίχους και στέγες. Το προϊόν επέδειξε αντοχή στις καιρικές συνθήκες και δομική σταθερότητα σε παράκτιες συνθήκες υψηλής υγρασίας, υψηλής αλατότητας και έκθεσης σε τυφώνα.
Άλλα έργα, όπως ένα μεγάλο θεματικό πάρκο στη Σαγκάη, ένα πολυώροφο κτίριο στο Πεκίνο και βιομηχανικές εγκαταστάσεις στο Guangzhou και το Luoyang, χρησιμοποίησαν το υλικό για τη βελτίωση της θερμομόνωσης, της ηχομόνωσης και της πυρασφάλειας.
Τα έργα ανακαίνισης στέγης στο εμπορικό κτίριο Yixing Yunxi και στην αποθήκη Jingtang περιελάμβαναν πλήρη αντικατάσταση των υφιστάμενων στεγών με πάνελ σάντουιτς από πετροβάμβακα και προσθήκη μεταλλικών συστημάτων στήριξης για την ενίσχυση της δομής, βελτιώνοντας τη συνολική φέρουσα ικανότητα και την αντίσταση στην ανεμοπίεση.
Ο πυρήνας του πετροβάμβακα είναι άκαυστος και επιτυγχάνει βαθμολογία πυρκαγιάς κατηγορίας Α. Οι πυρήνες πολυουρεθάνης χαρακτηρίζονται συνήθως Β1 ή Β2. Για κτίρια με υψηλές απαιτήσεις πυρασφάλειας, όπως βιομηχανικές εγκαταστάσεις, δημόσια κτίρια και αίθουσες καθαριότητας, τα πάνελ σάντουιτς από πετροβάμβακα είναι η πιο αξιόπιστη επιλογή.
Ζητήστε αναφορές δοκιμών τρίτων από τον προμηθευτή και ελέγξτε βασικούς δείκτες όπως θερμική αγωγιμότητα, αντοχή δεσμού, περιοχή αποκόλλησης, βαθμολογία αντοχής στη φωτιά και απόδοση καύσης σε σχέση με τις απαιτήσεις GB/T 23932-2009. Η επιτόπια επιθεώρηση θα πρέπει να περιλαμβάνει την επιπεδότητα της επιφάνειας, την ομοιομορφία του πυρήνα στα κομμένα άκρα και την απουσία γρατσουνιών.
Τα πάνελ με επιστρώσεις PVDF ή HDP μπορούν να διαρκέσουν περισσότερα από 20 χρόνια υπό κανονικές συνθήκες χρήσης και συντήρησης. Η πραγματική διάρκεια ζωής εξαρτάται από την περιβαλλοντική διάβρωση, την έκθεση στην υπεριώδη ακτινοβολία, τη μηχανική βλάβη και άλλους παράγοντες. Η τακτική επιθεώρηση και συντήρηση μπορεί να παρατείνει την περίοδο σέρβις.
Ναί. Το πάχος του πάνελ, το μήκος, το χρώμα πρόσοψης και ο τύπος επίστρωσης μπορούν να προσαρμοστούν. Συνιστάται να επιβεβαιώσετε τις ανοχές παραγωγής, τις ελάχιστες ποσότητες παραγγελίας και τους χρόνους παράδοσης με τον κατασκευαστή κατά τη φάση σχεδιασμού.

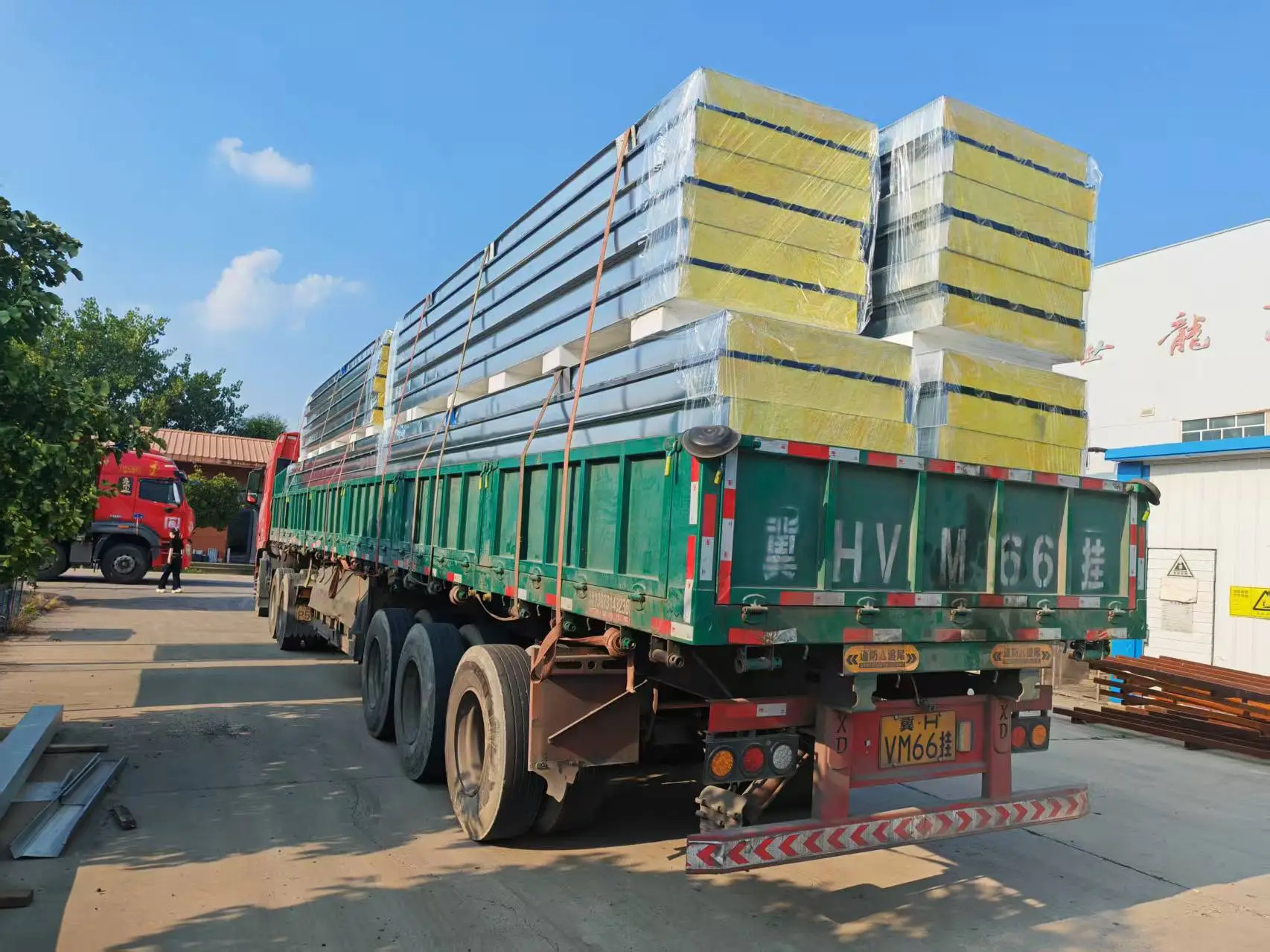

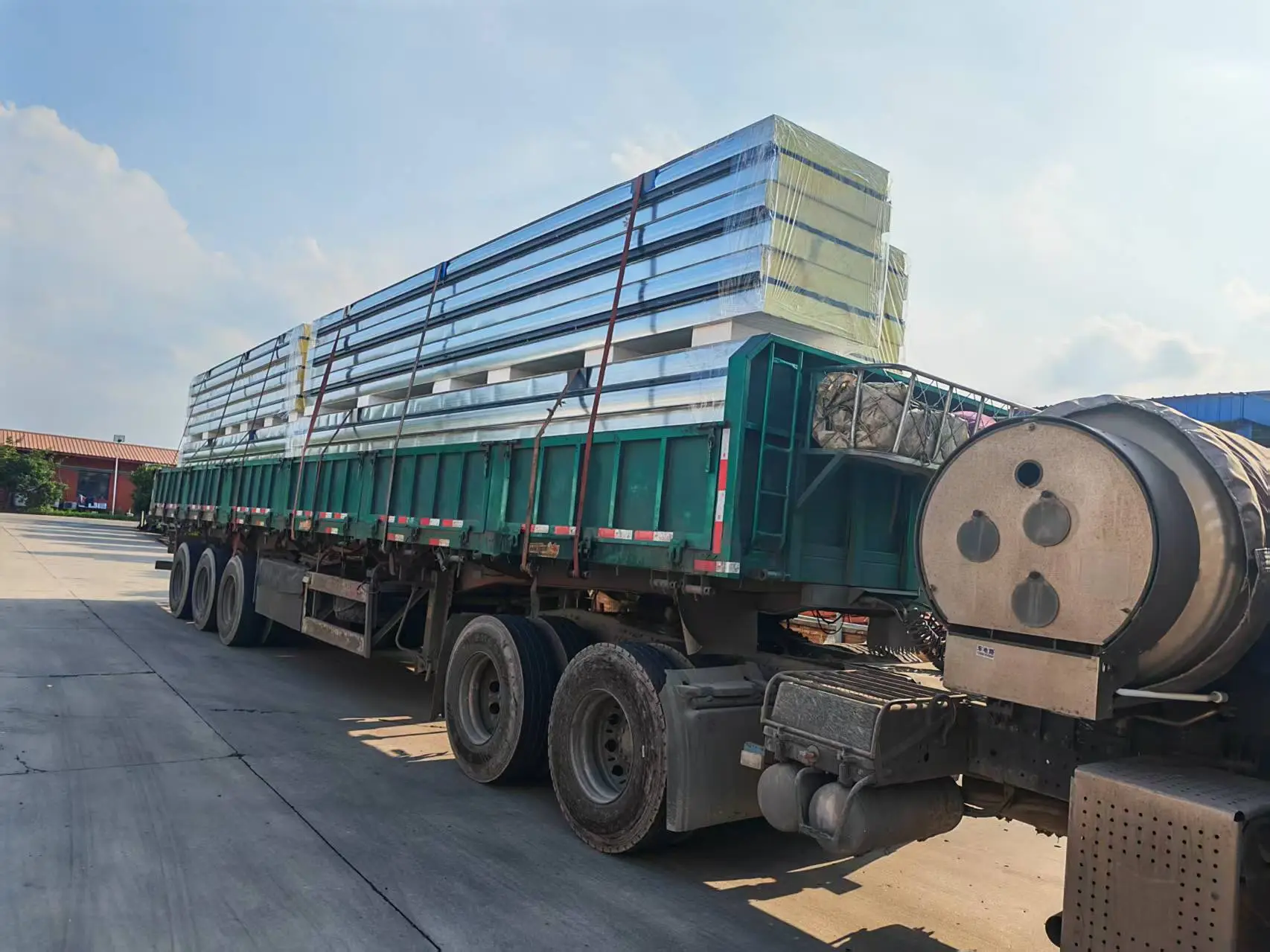

Οι εισερχόμενες πρώτες ύλες ελέγχονται για κάθε παρτίδα, συμπεριλαμβανομένου του πάχους όψης, της πρόσφυσης επίστρωσης, της πυκνότητας του πυρήνα και του προσανατολισμού των ινών. Οι επιθεωρήσεις κατά τη διαδικασία καλύπτουν διαστάσεις, συγκόλληση και ποιότητα επιφάνειας. Τα τελικά προϊόντα ελέγχονται για συσκευασία και στοίβαξη πριν από την αποστολή. Όλα τα προϊόντα μπορούν να παρέχονται με αναφορές εργοστασιακών επιθεωρήσεων σύμφωνα με το GB/T 23932-2009. Οι εκθέσεις δοκιμών τύπου τρίτων είναι επίσης διαθέσιμες κατόπιν αιτήματος του έργου.
