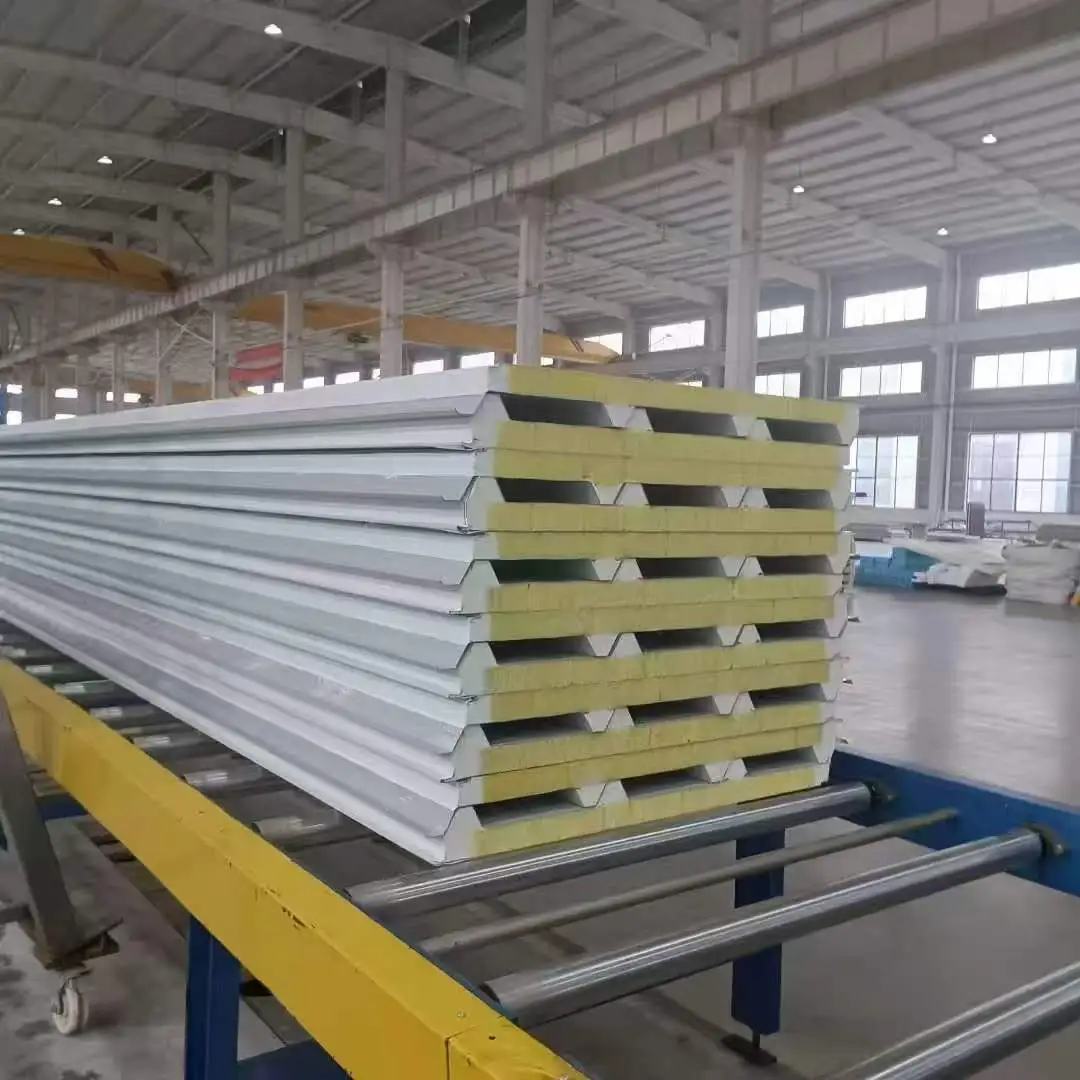

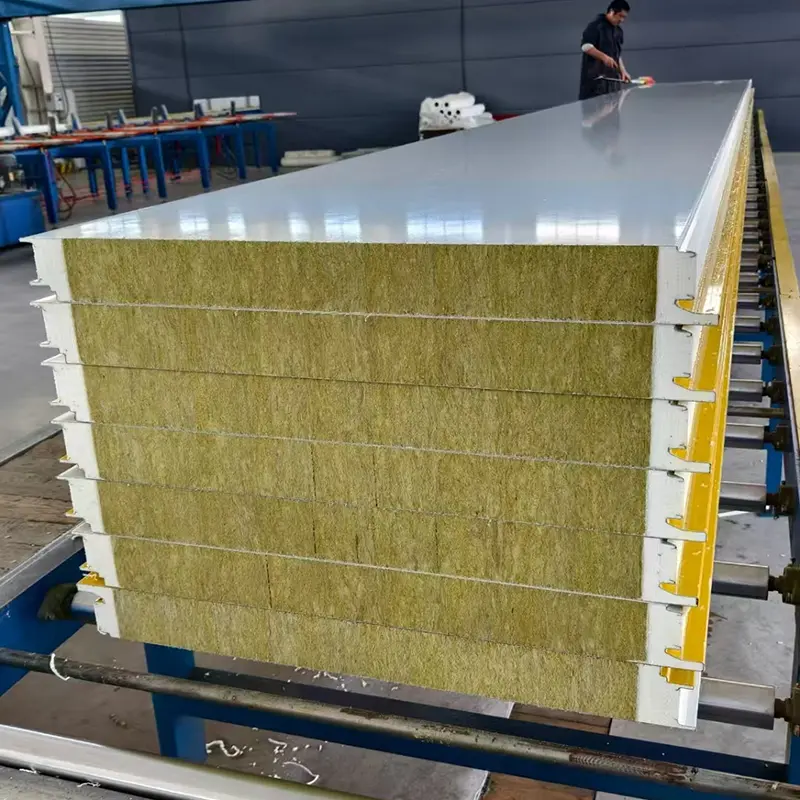

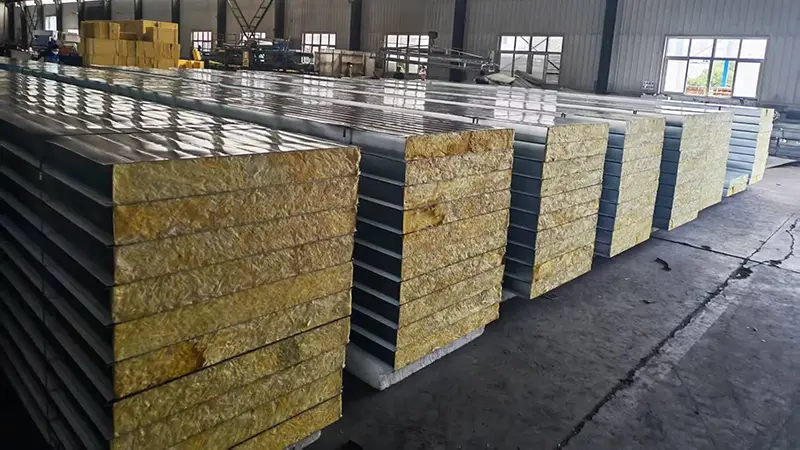

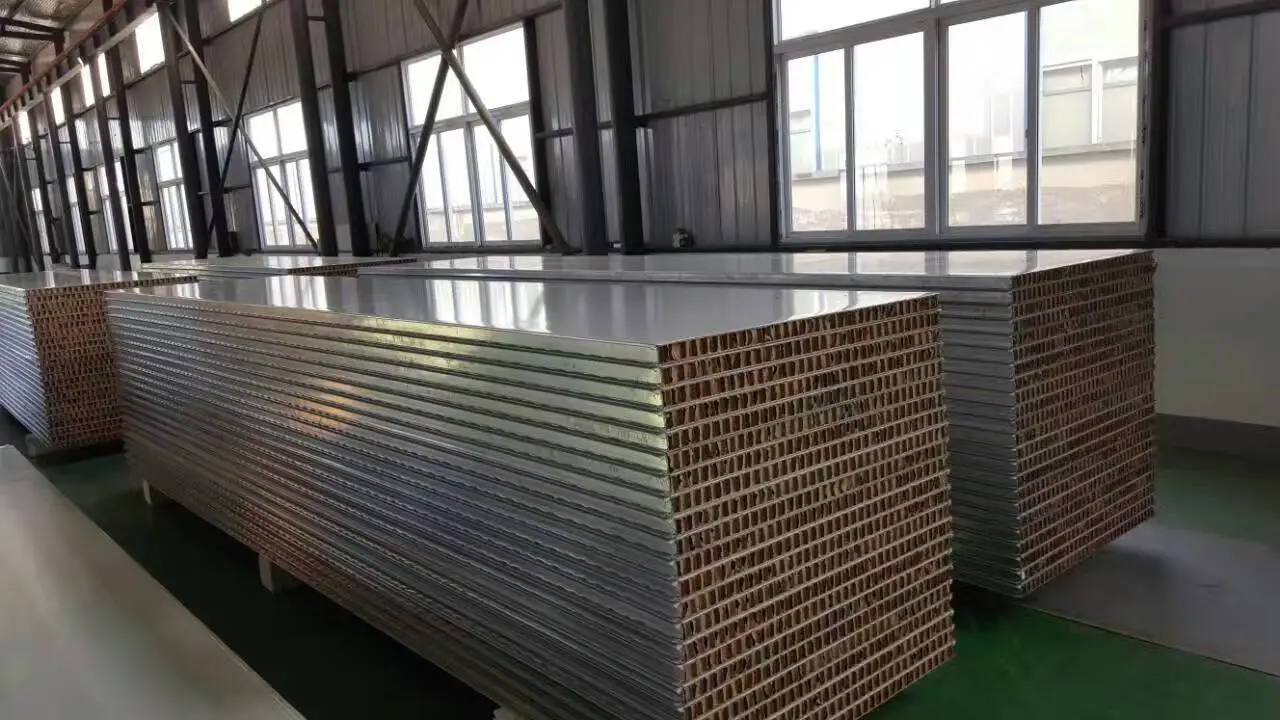

Τα πάνελ σάντουιτς από βράχο μαλλί οροφής, που ονομάζονται επίσης σύνθετα πάνελ με μεταλλική όψη, αποτελούνται από δύο λεπτά φύλλα με όψη μετάλλου κολλημένα σε ένα ελαφρύ υλικό πυρήνα. Τα φύλλα επένδυσης έχουν τυπικά πάχος 0,4 mm έως 0,8 mm και μπορεί να είναι γαλβανισμένος χάλυβας, χάλυβας με έγχρωμη επίστρωση, χάλυβας με επίστρωση Al-Zn ή κράμα αλουμινίου. Το υλικό πυρήνα επιλέγεται με βάση την πυρασφάλεια, τη θερμομόνωση και τις απαιτήσεις προϋπολογισμού. Κοινές επιλογές πυρήνα είναι ο πετροβάμβακας, η άκαμπτη πολυουρεθάνη (PU) και το πολυστυρένιο (EPS). Οι επιφάνειες και ο πυρήνας συνδέονται με κόλλα, σχηματίζοντας μια δομή τεντωμένου δέρματος. Οι μεταλλικές επιφάνειες φέρουν δυνάμεις εφελκυσμού και συμπίεσης, ενώ ο πυρήνας μεταφέρει διατμητική τάση και διατηρεί τις επιφάνειες διαχωρισμένες, με αποτέλεσμα υψηλή ακαμψία σε κάμψη σε σχέση με το βάρος του πάνελ.
Τα πάνελ σάντουιτς από πετροβάμβακα οροφής έχουν συνήθως πάχος 50 mm έως 200 mm με αποτελεσματικά πλάτη από 900 mm έως 1000 mm. Τα πάνελ σάντουιτς PU κυμαίνονται από 30 mm έως 100 mm πάχος με πραγματικό πλάτος 1000 mm. Τα πάνελ σάντουιτς EPS είναι διαθέσιμα από 50 mm έως 250 mm πάχος με ενεργά πλάτη 1150 mm ή 1200 mm. Το μήκος του πάνελ είναι γενικά έως 12.000 mm και μπορούν να παραχθούν προσαρμοσμένα μήκη σύμφωνα με τις απαιτήσεις του έργου.
| Δείκτης απόδοσης | Πυρήνας πολυουρεθάνης (PU). | Πυρήνας από βράχο μαλλί | Πυρήνας από πολυστυρένιο (EPS). | Τυπική αναφορά |
|---|---|---|---|---|
| Πυκνότητα πυρήνα | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Θερμική αγωγιμότητα | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Μετρήθηκε σε θερμοκρασία περιβάλλοντος |
| Δύναμη Δεσμού | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Μεταξύ όψης και πυρήνα |
| Απόδοση Καύσης | Τάξη Β1 | Κατηγορία Α (Μη εύφλεκτο) | Τάξη Β2 | GB 8624 |
| Αξιολόγηση αντοχής στη φωτιά | Δεν διευκρινίζεται | ≥60 min για πάχος ≥80 mm | Δεν διευκρινίζεται | Επαληθεύεται με δοκιμές πυρκαγιάς |
| Χωρητικότητα κάμψης φορτίου | ≥0,5 kN/m σε L0/200 | ≥0,5 kN/m σε L0/250 | ≥0,5 kN/m σε L0/250 | Deflection limit |
| Κοινό Πάχος | 30–100 mm | 50–200 mm | 50–250 mm | Προσαρμόσιμο |
| Αποτελεσματικό πλάτος | 1000 χλστ | 900–1000 mm | 1150–1200 χλστ | Standard widths |
Το πάνελ συμπεριφέρεται σαν ακτίνα I. Οι μεταλλικές επιφάνειες λειτουργούν ως φλάντζες, μεταφέροντας εφελκυστικές και θλιπτικές τάσεις. Ο πυρήνας λειτουργεί ως ιστός, μεταφέροντας δυνάμεις διάτμησης. Η αύξηση του πάχους του πυρήνα αυξάνει την ακαμψία της κάμψης χωρίς να προσθέτει σημαντικό βάρος επειδή η πυκνότητα του πυρήνα είναι χαμηλή. Και οι τρεις τύποι πυρήνων απαιτείται να πληρούν ελάχιστη ικανότητα κάμψης 0,5 kN/m κάτω από το καθορισμένο όριο παραμόρφωσης. Τα πάνελ πετροβάμβακα και EPS δοκιμάζονται σε L₀/250, ενώ τα πάνελ PU δοκιμάζονται σε L₀/200.
Οι απαιτήσεις αντοχής δεσμού ποικίλλουν ανάλογα με τον τύπο του πυρήνα. Τα πάνελ EPS απαιτούν αντοχή συγκόλλησης πάνω από 0,1 MPa, τα πάνελ PU τουλάχιστον 0,09 MPa και τα πάνελ από πετροβάμβακα πάνω από 0,06 MPa. Κατά τη δοκιμή αποφλοίωσης, το υλικό του πυρήνα που παραμένει στην πρόσοψη πρέπει να κατανέμεται ομοιόμορφα και να καλύπτει τουλάχιστον το 85% της συγκολλημένης περιοχής. Αυτή η απαίτηση βοηθά να επιβεβαιωθεί ότι οι επιφάνειες και ο πυρήνας συνεχίζουν να λειτουργούν ως ενιαία μονάδα.
Η συμπεριφορά της φωτιάς καθορίζεται κυρίως από τον πυρήνα. Οι πυρήνες από πετροβάμβακα είναι άκαυστοι και παρέχουν βαθμολογία πυραντοχής τουλάχιστον 60 λεπτών όταν το πάχος είναι 80 mm ή περισσότερο. Οι πυρήνες PU μπορούν να φτάσουν σε βαθμό επιβράδυνσης φλόγας κατηγορίας Β1. Οι πυρήνες EPS χαρακτηρίζονται κατηγορίας B2 και περιορίζονται σε περιοχές με χαμηλές απαιτήσεις πυρασφάλειας. Οι κώδικες πυρκαγιάς έργου θα πρέπει να καθοδηγούν την επιλογή πυρήνα.
Οι πυρήνες PU προσφέρουν τη χαμηλότερη θερμική αγωγιμότητα στα 0,027 W/(m·K) ή λιγότερο, ακολουθούμενοι από το EPS στα 0,041 W/(m·K) και τον πετροβάμβακα στα 0,045 W/(m·K). Η επιλογή πρέπει να εξισορροπεί τους στόχους μόνωσης, τη βαθμολογία πυρκαγιάς και τον προϋπολογισμό. Για μια δεδομένη απαίτηση μόνωσης, τα πάνελ PU μπορεί να είναι πιο λεπτά από τα πάνελ EPS ή πετροβάμβακα.
Τα πάνελ πυρήνα από πετροβάμβακα είναι κατάλληλα για κτίρια που απαιτούν άκαυστα υλικά περιβλήματος, όπως βιομηχανικές εγκαταστάσεις με υψηλό κίνδυνο πυρκαγιάς, δημόσια κτίρια, αίθουσες καθαριότητας και περιοχές όπου οι κωδικοί πυρκαγιάς επιβάλλουν υλικά Κατηγορίας Α. Παρέχουν επίσης καλή απορρόφηση ήχου, η οποία είναι χρήσιμη σε θορυβώδη περιβάλλοντα.
Τα πάνελ πυρήνα PU είναι κατάλληλα για έργα όπου απαιτείται μέγιστη θερμομόνωση σε περιορισμένο πάχος, όπως ψυκτικές αποθήκες, αποθήκες ελεγχόμενης θερμοκρασίας και ενεργειακά αποδοτικά κτίρια. Η βαθμολογία πυρκαγιάς Β1 τα καθιστά αποδεκτά σε πολλές εφαρμογές, αλλά θα πρέπει να επιβεβαιωθούν οι τοπικοί κανονισμοί πυρκαγιάς.
Τα πάνελ πυρήνα EPS είναι μια οικονομική επιλογή για κτίρια με χαμηλές απαιτήσεις πυρασφάλειας, όπως προσωρινές κατασκευές, γεωργικά κτίρια και ορισμένες αποθήκες. Παρέχουν καλή μόνωση με χαμηλότερο κόστος, αλλά η βαθμολογία Β2 περιορίζει τη χρήση σε κατειλημμένες περιοχές ή περιοχές υψηλού κινδύνου.
Ο πετροβάμβακας είναι η μόνη άκαυστη επιλογή μεταξύ των τριών και παρέχει την υψηλότερη αντοχή στη φωτιά. Το PU μπορεί να επιτύχει το B1, ενώ το EPS είναι το B2. Για κτίρια με αυστηρούς κωδικούς πυρασφάλειας απαιτείται συνήθως πετροβάμβακας.
Ναι, τα πάνελ σάντουιτς μπορούν να χρησιμοποιηθούν τόσο για τοίχους όσο και για στέγες, αλλά τα πάνελ οροφής ενδέχεται να απαιτούν πρόσθετα χαρακτηριστικά, όπως ισχυρότερα προφίλ, καλύτερο σχεδιασμό αποστράγγισης και υψηλότερη αντίσταση στην ανύψωση του ανέμου. Επιβεβαιώστε με τον κατασκευαστή ότι το επιλεγμένο πλαίσιο πληροί τις απαιτήσεις φορτίου οροφής.
Το PU προσφέρει καλύτερη θερμομόνωση ανά μονάδα πάχους και υψηλότερη αντοχή συγκόλλησης, αλλά κοστίζει περισσότερο. Το EPS είναι ελαφρύτερο και φθηνότερο. Εάν οι στόχοι μόνωσης μπορούν να επιτευχθούν με ένα παχύτερο πάνελ EPS, μπορεί να είναι η πιο οικονομική επιλογή. Οι θερμικοί υπολογισμοί θα πρέπει να καθοδηγούν την απόφαση.
Τα σχετικά πρότυπα περιλαμβάνουν το JC/T 868 για πάνελ σάντουιτς πολυουρεθάνης με μεταλλική όψη, το JC/T 869 για πάνελ σάντουιτς από πετροβάμβακα με μεταλλική όψη και το JC/T 689 για πάνελ σάντουιτς από πολυστερίνη με μεταλλική όψη. Οι προδιαγραφές του έργου και τα κριτήρια αποδοχής πρέπει να αναφέρονται σε αυτά τα έγγραφα.
