Πάνελ σάντουιτς πολυουρεθάνης

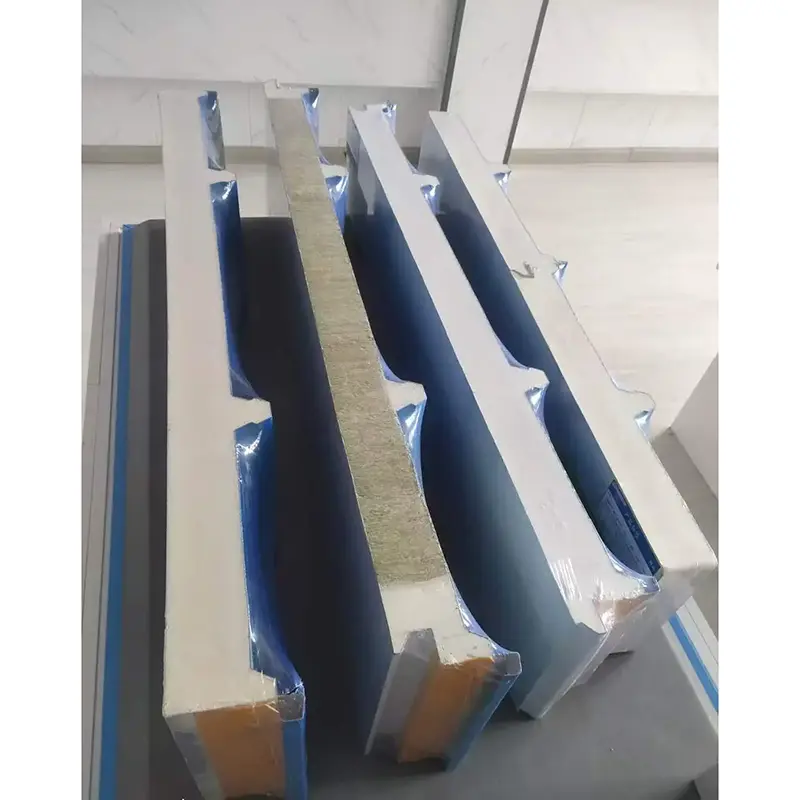

Τα πάνελ σάντουιτς πολυουρεθάνης είναι σύνθετα πάνελ που παράγονται σε συνεχή διαδικασία. Το πάνελ αποτελείται από έναν άκαμπτο πυρήνα αφρού πολυουρεθάνης που συνδέεται μεταξύ δύο μεταλλικών επιφανειών. Τα υλικά επένδυσης περιλαμβάνουν χάλυβα με έγχρωμη επίστρωση, γαλβανισμένο χάλυβα, χάλυβα με επίστρωση Al-Zn ή ανοξείδωτο χάλυβα. Αφού τα μεταλλικά φύλλα σχηματιστούν σε ρολό, εγχύεται μεταξύ τους ένας παράγοντας αφρού πολυουρεθάνης. Ο αφρισμός και η σκλήρυνση σε υψηλή θερμοκρασία δημιουργούν έναν ισχυρό δεσμό μεταξύ του πυρήνα και των επιφανειών. Η παραγωγή πραγματοποιείται σε συνεχείς γραμμές πλήρως ελεγχόμενες από υπολογιστή, οι οποίες συμβάλλουν στη διατήρηση της ομοιόμορφης πυκνότητας του πυρήνα και της σταθερής πρόσφυσης.

Οι επιφάνειες από χάλυβα με έγχρωμη επίστρωση κυμαίνονται συνήθως από 0,4 mm έως 0,8 mm σε πάχος. Οι διαθέσιμες επικαλύψεις επιφανειών περιλαμβάνουν πολυεστέρα (PE) και PVDF fluorocarbon. Ο άκαμπτος πυρήνας πολυουρεθάνης έχει πυκνότητα 30 kg/m³ έως 80 kg/m³ και περιεκτικότητα κλειστών κυψελών πάνω από 95% έως 97%. Ο πυρήνας περιέχει έναν μεγάλο αριθμό ανεξάρτητων σφραγισμένων κυψελών που περιορίζουν την κίνηση του αέρα και μειώνουν τη μεταφορά θερμότητας με συναγωγή. Η θερμική αγωγιμότητα του πυρήνα κυμαίνεται από 0,017 W/(m·K) έως 0,024 W/(m·K). Κάτω από τις ίδιες απαιτήσεις εξοικονόμησης ενέργειας, ένα πάνελ σάντουιτς πολυουρεθάνης πάχους 20 mm παρέχει θερμική μόνωση συγκρίσιμη με ένα πάνελ πολυστυρενίου πάχους 50 mm.

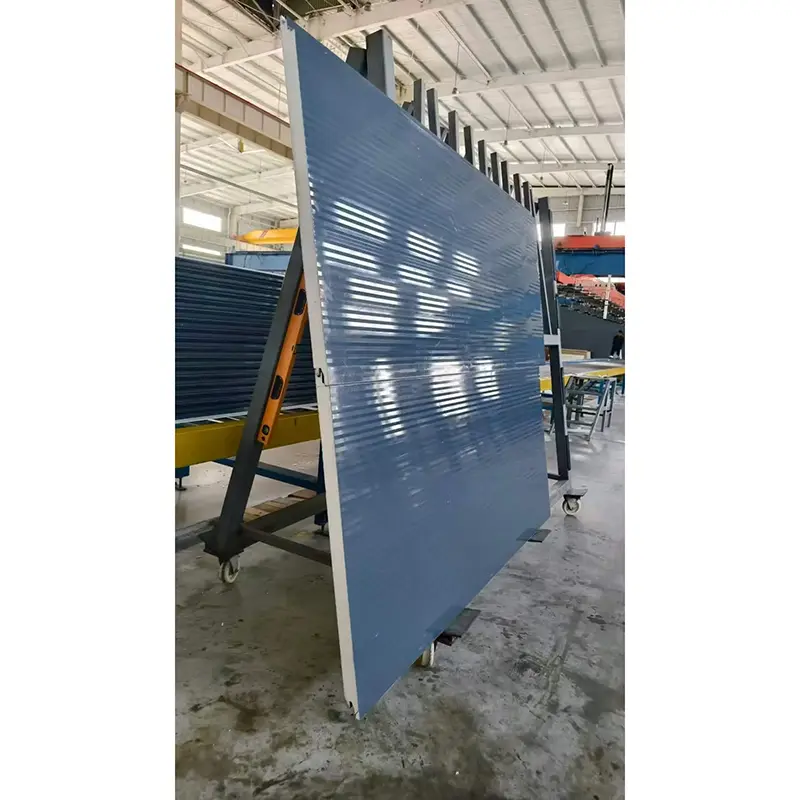

Το τυπικό ενεργό πλάτος πάνελ είναι 1.000 mm. Τα κοινά πάχη είναι 50 mm, 75 mm, 100 mm, 150 mm και 200 ​​mm, με δυνατότητα προσαρμογής. Τα προφίλ πάνελ περιλαμβάνουν επίπεδα, με μικροραβδώσεις, υδατοκύμα και τριγωνικά μοτίβα, επιτρέποντας στους αρχιτέκτονες να ταιριάζουν με διαφορετικές απαιτήσεις σχεδίασης πρόσοψης.

Τεχνικές Προδιαγραφές

Δεδομένα απόδοσης και επαλήθευση

1. Απόδοση Θερμομόνωσης

Τα πάνελ σάντουιτς πολυουρεθάνης προσφέρουν χαμηλές τιμές θερμικής αγωγιμότητας σε σύγκριση με πολλά άλλα μονωτικά υλικά. Τα συστήματα πολυουρεθάνης χαμηλής αγωγιμότητας επόμενης γενιάς μπορούν να επιτύχουν τιμές θερμικής αγωγιμότητας από 0,017 W/(m·K) έως 0,019 W/(m·K), το οποίο είναι περίπου 20% καλύτερο από τα παραδοσιακά σκευάσματα πολυουρεθάνης. Για δεδομένη επιφάνεια κτιρίου και πάχος πάνελ, η χρήση πάνελ χαμηλής αγωγιμότητας μπορεί να μειώσει την ετήσια κατανάλωση ενέργειας κατά περίπου 13,6%. Τα πάνελ σάντουιτς πολυουρεθάνης που παράγονται από την Xinjiang Gangzhisheng έχουν δείξει μετρημένη θερμική αγωγιμότητα έως και 0,024 W/(m·K). Αυτά τα πάνελ έχουν χρησιμοποιηθεί σε περισσότερα από εκατό έργα, συμπεριλαμβανομένου του εργοστασίου ηλεκτροπαραγωγής Korla Guoxin και του αλουμινίου Xinjiang Tianshan.

2. Επιβράδυνση φλόγας

Η απόδοση καύσης αυτών των πάνελ σάντουιτς πολυουρεθάνης πληροί το πρότυπο επιβραδυντικής φλόγας κατηγορίας Β1, με δείκτη οξυγόνου 30% ή υψηλότερο. Η πολυουρεθάνη είναι ένα θερμοσκληρυνόμενο υλικό. Όταν εκτίθεται στη φωτιά, η επιφάνεια σχηματίζει ένα ανθρακούχο στρώμα και δεν λιώνει ούτε παράγει σταγονίδια που καίγονται, γεγονός που βοηθά στην καθυστέρηση της εξάπλωσης της φλόγας. Το έργο ψυκτικής αποθήκευσης τροφίμων Shanxi Xinhui, με έκταση σχεδόν 30.000 m², χρησιμοποιεί πάνελ σάντουιτς πολυουρεθάνης με υλικό πυρήνα BASF Elastopir® SBI B1. Αυτό το υλικό παρέχει υψηλή επιβράδυνση φλόγας και πληροί τις απαιτήσεις πυρασφάλειας για εγκαταστάσεις ψυκτικής αποθήκευσης μεγάλης κλίμακας.

3. Αντοχή δεσμού και απόδοση κάμψης

Η αντοχή συγκόλλησης μεταξύ των όψεων και του πυρήνα πολυουρεθάνης δεν είναι μικρότερη από 0,09 MPa. Η ικανότητα κάμψης φορτίου είναι τουλάχιστον 0,5 kN/m² σε απόκλιση L0/200. Η συνεχής διαδικασία παραγωγής βοηθά στη διασφάλιση μιας ασφαλούς σύνδεσης, η οποία μειώνει τον κίνδυνο αποκόλλησης ή δημιουργίας φουσκαλών κατά τη μακροχρόνια χρήση.

4. Αντοχή στο νερό και σταθερότητα διαστάσεων

Η περιεκτικότητα σε κλειστές κυψέλες του άκαμπτου αφρού πολυουρεθάνης υπερβαίνει το 95% και μπορεί να φτάσει το 100% σε περιοχές που αφαιρούνται από το δέρμα. Αυτό έχει ως αποτέλεσμα πολύ χαμηλή απορρόφηση νερού και αποτρέπει τη διείσδυση του νερού της βροχής και της συμπύκνωσης στο πάνελ. Το υλικό παρουσιάζει σταθερότητα διαστάσεων με διακύμανση κάτω από 1% σε διακυμάνσεις θερμοκρασίας ±30°C, μειώνοντας τον κίνδυνο ρωγμών που προκαλείται από θερμική διαστολή ή συστολή. Είναι κατάλληλο για περιβάλλοντα με θερμοκρασίες λειτουργίας από -170°C έως +100°C.

5. Επικύρωση Έργου Ψυχρής Αλυσίδας

Το 2025, το έργο Shanxi Xinhui Food έγινε το πρώτο στην Κίνα που χρησιμοποίησε πάνελ σάντουιτς πολυουρεθάνης χαμηλής θερμικής αγωγιμότητας σε μια εγκατάσταση ψύξης. Το έργο ήταν μια συνεργασία μεταξύ της BASF και της Master Cold Chain. Περιλαμβάνει περισσότερους από 50 μεμονωμένους χώρους, όπως μια πλήρως αυτοματοποιημένη αποθήκη υψηλών προδιαγραφών μήκους 22,7 μέτρων, θαλάμους κατάψυξης και τυπικής κατάψυξης και εργαστήρια επεξεργασίας. Χρησιμοποιήθηκαν σχεδόν 30.000 m² πάνελ, με επιλογές πρόσοψης όπως ανοξείδωτο ατσάλι μονής όψης, ανοξείδωτο χάλυβα διπλής όψης και χάλυβα με έγχρωμη επίστρωση διπλής όψης. Αυτό το έργο παρέχει πρακτική επικύρωση της απόδοσης θερμομόνωσης και πυρασφάλειας των πάνελ σάντουιτς πολυουρεθάνης σε περιβάλλοντα ψυχρής αλυσίδας εξαιρετικά χαμηλής θερμοκρασίας.

Σημειώσεις εγκατάστασης και κατασκευής

• Χρησιμοποιήστε εξοπλισμό ανύψωσης με μαλακούς ιμάντες για να αποφύγετε το βαθούλωμα των μεταλλικών επιφανειών κατά τον χειρισμό.
• Κόψτε τα πάνελ με ένα πριόνι με λεπτά δόντια ή ειδικό εργαλείο κοπής πάνελ και καθαρίστε τις κομμένες άκρες για να αφαιρέσετε τα υπολείμματα αφρού.
• Στεγανοποιήστε τις αρθρώσεις του πάνελ με συμβατό στεγανωτικό ή παρεμβύσματα για τη διατήρηση της στεγανότητας του αέρα και του νερού.
• Αποθηκεύστε τα πάνελ σε εσωτερικούς χώρους ή κάτω από κάλυψη, ψηλά από το έδαφος και κρατήστε τα στεγνά πριν την εγκατάσταση.
• Για εφαρμογές ψυχρής αποθήκευσης, βεβαιωθείτε ότι όλες οι αρθρώσεις και οι διεισδύσεις είναι σφραγισμένες για να αποτρέψετε τη θερμική γεφύρωση και την είσοδο υγρασίας.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ των πυρήνων PU και PIR στα πάνελ σάντουιτς πολυουρεθάνης;

Τόσο το PU (πολυουρεθάνη) όσο και το PIR (πολυισοκυανουρικό) είναι πυρήνες άκαμπτου αφρού. Το PIR έχει τροποποιημένη χημική δομή που παρέχει βελτιωμένη απόδοση στη φωτιά και υψηλότερη αντίσταση θερμοκρασίας σε σύγκριση με το τυπικό PU. Για εφαρμογές με αυστηρότερες απαιτήσεις πυρασφάλειας, συχνά συνιστώνται πυρήνες PIR.

Μπορούν να χρησιμοποιηθούν πάνελ σάντουιτς πολυουρεθάνης για εξωτερικούς τοίχους σε πολυώροφα κτίρια;

Τα πάνελ σάντουιτς πολυουρεθάνης με βαθμό πυρκαγιάς Β1 μπορούν να χρησιμοποιηθούν σε πολλούς τύπους κτιρίων, αλλά πρέπει πρώτα να ελεγχθούν οι τοπικοί οικοδομικοί κώδικες και οι κανονισμοί πυρκαγιάς. Για πολυώροφα κτίρια ή περιοχές με ειδικές απαιτήσεις πυρασφάλειας, απαιτείται αξιολόγηση για το συγκεκριμένο έργο.

Πώς μπορώ να επιλέξω το σωστό πάχος πάνελ για ένα έργο ψυχρής αποθήκευσης;

Το πάχος του πάνελ εξαρτάται από την απαιτούμενη εσωτερική θερμοκρασία, τις συνθήκες περιβάλλοντος και τους στόχους ενεργειακής απόδοσης. Για το συγκεκριμένο έργο θα πρέπει να γίνει θερμικός υπολογισμός. Τα κοινά πάχη για την αποθήκευση ψύξης κυμαίνονται από 100 mm έως 200 mm.

Τι συντήρηση απαιτείται για πάνελ σάντουιτς πολυουρεθάνης;

Συνιστάται η τακτική οπτική επιθεώρηση για τον έλεγχο για ζημιά στην επιφάνεια, αστοχία στεγανοποιητικού αρμού ή διάβρωση του συνδετήρα. Μικρές γρατσουνιές σε επικαλυμμένες ατσάλινες επιφάνειες θα πρέπει να καλύπτονται με συμβατή βαφή για την αποφυγή διάβρωσης. Διατηρήστε τις διαδρομές αποστράγγισης καθαρές για να αποφύγετε τη συσσώρευση νερού.

Διασφάλιση Ποιότητας και Επιθεώρηση

Οι εισερχόμενες πρώτες ύλες ελέγχονται για κάθε παρτίδα, συμπεριλαμβανομένου του πάχους της επένδυσης μετάλλου, του τύπου επίστρωσης και της ποιότητας της πρώτης ύλης πολυουρεθάνης. Κατά την παραγωγή, παρακολουθείται η πυκνότητα του πυρήνα, το πάχος του πάνελ και η αντοχή του δεσμού. Τα τελειωμένα πάνελ ελέγχονται για ακρίβεια διαστάσεων, ποιότητα επιφάνειας και συσκευασία πριν από την αποστολή. Υπάρχουν διαθέσιμες εκθέσεις εργοστασιακής επιθεώρησης σύμφωνα με το GB/T 23932-2009 και οι εκθέσεις δοκιμών τύπου τρίτων μπορούν να παρέχονται κατόπιν αιτήματος του έργου.

Θέματα για το περιβάλλον και την αειφορία

Ορισμένα πάνελ σάντουιτς πολυουρεθάνης είναι διαθέσιμα με πρώτες ύλες ισορροπημένης βιομάζας. Για παράδειγμα, η BASF και η Master έχουν συνεργαστεί σε πάνελ σάντουιτς πολυουρεθάνης Biomass Balance (BMB) που έχουν λάβει πιστοποίηση ISCC PLUS. Αυτή η προσέγγιση βοηθά στη μείωση του αποτυπώματος άνθρακα της διαδικασίας παραγωγής πάνελ, διατηρώντας παράλληλα την ίδια απόδοση του προϊόντος. Τα πάνελ μπορούν επίσης να σχεδιαστούν για αποσυναρμολόγηση και ανακύκλωση στο τέλος της ζωής τους, ανάλογα με τον συνδυασμό υλικών επένδυσης και πυρήνα.
